Włącznik schodowy pojedynczy to kluczowy element instalacji elektrycznej, który pozwala sterować oświetleniem z dwóch różnych miejsc. Najczęściej stosuje się go na klatkach schodowych, w długich korytarzach czy dużych pomieszczeniach z wieloma wejściami. System składa się z dwóch włączników i jednego źródła światła, połączonych odpowiednim układem przewodów.
Najważniejsze informacje:- Umożliwia kontrolę światła z dwóch różnych lokalizacji
- Wymaga użycia specjalnych włączników oznaczonych jako P1 i P2
- Instalacja składa się z przewodu fazowego, neutralnego i przewodów łączących
- Montaż powinien być wykonany przez osobę z odpowiednimi kwalifikacjami
- System jest szczególnie przydatny w domach wielopoziomowych
- Dostępne są wersje pojedyncze, podwójne i potrójne
Zasada działania włącznika schodowego pojedynczego
Podłączenie włącznika schodowego pojedynczego pozwala na kontrolowanie oświetlenia z dwóch różnych miejsc. System składa się z dwóch przełączników, które współpracują ze sobą poprzez układ przewodów elektrycznych. Za każdym razem, gdy użyjemy któregokolwiek z włączników, stan oświetlenia zmieni się na przeciwny.
Montaż włącznika schodowego opiera się na zasadzie przełączania obwodu elektrycznego. Ten przemyślany układ wykorzystuje specjalne włączniki krzyżowe, które zmieniają bieg prądu. Dzięki takiemu rozwiązaniu, możemy sterować oświetleniem z dowolnego miejsca, niezależnie od aktualnego stanu światła.
Niezbędne elementy do montażu włącznika schodowego
Przed rozpoczęciem instalacji włącznika schodowego należy zgromadzić wszystkie potrzebne komponenty. Prawidłowe przygotowanie elementów znacząco ułatwi proces montażu.
- Dwa włączniki schodowe - specjalne przełączniki z trzema zaciskami
- Przewód elektryczny - minimum 1.5mm² do instalacji oświetleniowej
- Puszki instalacyjne - głębokie, minimum 60mm
- Kostki połączeniowe - do bezpiecznego łączenia przewodów
- Wkrętaki - płaski i krzyżakowy do montażu
- Miernik napięcia - do testowania instalacji

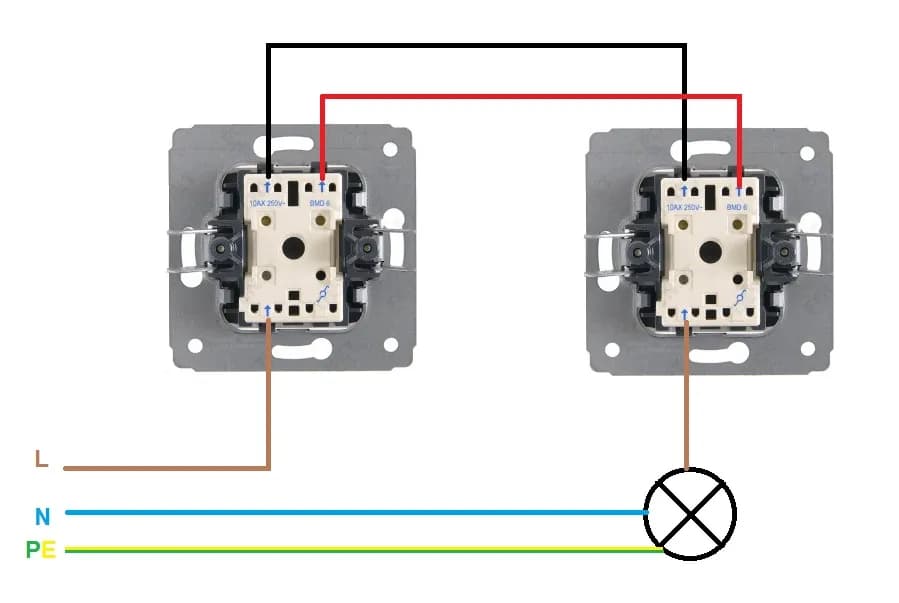

Schemat podłączenia przewodów
Schemat włącznika schodowego zakłada połączenie dwóch przełączników za pomocą trzech przewodów. Przewód fazowy doprowadzamy do pierwszego włącznika, a przewód neutralny do oprawy oświetleniowej. W tym układzie kluczowe jest właściwe połączenie zacisków między włącznikami.
| Kolor przewodu | Oznaczenie | Zastosowanie |
| Brązowy | L | Przewód fazowy |
| Niebieski | N | Przewód neutralny |
| Czarny/Szary | P1, P2, P3 | Przewody łączące włączniki |
Przy instalacji włącznika schodowego warto oznaczyć przewody dodatkowymi znacznikami. Ułatwi to późniejszą identyfikację połączeń w przypadku konieczności serwisowania.
Rozmieszczenie przewodów w puszkach instalacyjnych
Prawidłowe ułożenie przewodów w puszce instalacyjnej jest kluczowe dla bezpiecznego działania systemu. Przewody powinny być odpowiednio odizolowane i pewnie zamocowane w zaciskach.
Włącznik światła na schody montaż wymaga precyzyjnego rozmieszczenia przewodów. Każdy zacisk musi być dokręcony z odpowiednią siłą, aby zapewnić stabilne połączenie elektryczne.
- Sprawdzenie oznaczenia przewodów przed podłączeniem
- Odizolowanie końcówek na odpowiednią długość (ok. 8-10mm)
- Podłączenie przewodów zgodnie ze schematem
- Dokręcenie wszystkich zacisków
Przygotowanie do instalacji
Przed rozpoczęciem montażu włącznika schodowego należy wyłączyć zasilanie w obwodzie. Wykorzystaj miernik napięcia do potwierdzenia braku napięcia w instalacji.
Przygotuj komplet narzędzi potrzebnych do wykonania instalacji. Upewnij się, że masz dostęp do wszystkich puszek instalacyjnych.
Instalacja włącznika schodowego wymaga szczególnej uwagi przy zabezpieczeniu miejsca pracy. Oznacz wyłączony obwód w rozdzielnicy. Zabezpiecz miejsce pracy przed przypadkowym włączeniem zasilania. Upewnij się, że masz dobry dostęp do obu punktów montażu.
Optymalne miejsca montażu
Pierwszy włącznik najlepiej zamontować na wysokości 1,4 metra od podłogi. Lokalizacja powinna zapewniać wygodny dostęp przy wchodzeniu na schody.
Drugi punkt montażu włącznika schodowego powinien znajdować się na analogicznej wysokości na przeciwległym końcu klatki schodowej. Zwróć uwagę na ergonomię użytkowania.
Włącznik bistabilny instalacja wymaga dobrego oświetlenia miejsca montażu. Zaplanuj instalację tak, aby włączniki były widoczne po zmroku.
Instrukcja montażu krok po kroku
Jak podłączyć włącznik schodowy w sposób prawidłowy i bezpieczny? Poniższa instrukcja przeprowadzi Cię przez cały proces.
- Wyłącz zasilanie i sprawdź brak napięcia w obwodzie
- Przygotuj puszki instalacyjne, usuń stare włączniki jeśli są zamontowane
- Zidentyfikuj i oznacz przewody zgodnie ze schematem
- Zamontuj pierwszy włącznik, podłączając przewód fazowy
- Połącz przewody komunikacyjne między włącznikami
- Zainstaluj drugi włącznik, podłączając przewód do lampy
- Sprawdź poprawność wszystkich połączeń przed włączeniem zasilania
Sprawdzenie poprawności instalacji
Po zakończeniu montażu włącznika schodowego należy przeprowadzić dokładne testy działania. Włącz zasilanie i sprawdź, czy oświetlenie reaguje prawidłowo na przełączanie z obu lokalizacji. Użyj miernika do sprawdzenia ciągłości obwodu.
Podłączenie włącznika schodowego pojedynczego wymaga weryfikacji poprawności działania w różnych konfiguracjach. Przetestuj działanie włączników w różnej kolejności przełączania. Sprawdź, czy nie występują przypadkowe migotania oświetlenia.
Przeprowadź końcową regulację mechanizmów włączników. Upewnij się, że przyciski działają płynnie i nie zacinają się podczas użytkowania.
Typowe błędy przy instalacji włącznika schodowego
Najczęstszym błędem przy instalacji włącznika schodowego jest nieprawidłowe połączenie przewodów komunikacyjnych. Może to skutkować brakiem możliwości sterowania oświetleniem z obu miejsc.
Kolejnym częstym problemem jest niedokładne dokręcenie przewodów w zaciskach. Luźne połączenia mogą prowadzić do przegrzewania się instalacji.
Włącznik światła na schody montaż wymaga precyzyjnego odizolowania przewodów. Zbyt długie odizolowanie może powodować zwarcia, a zbyt krótkie - słaby kontakt elektryczny.
| Problem | Rozwiązanie |
| Oświetlenie nie działa z żadnej lokalizacji | Sprawdź zasilanie i połączenie przewodu fazowego |
| Włączniki działają niedokładnie | Zweryfikuj połączenia przewodów komunikacyjnych |
| Przegrzewanie się włączników | Dokręć wszystkie zaciski i sprawdź przekroje przewodów |
| Migotanie oświetlenia | Sprawdź stabilność połączeń w puszkach instalacyjnych |
| Brak reakcji z jednej lokalizacji | Zweryfikuj podłączenie przewodów w problematycznym włączniku |
Co trzeba wiedzieć o instalacji włącznika schodowego?
Montaż włącznika schodowego to zadanie wymagające podstawowej wiedzy z zakresu elektryki i odpowiedniego przygotowania. Kluczem do sukcesu jest prawidłowe połączenie przewodów między dwoma włącznikami oraz precyzyjne wykonanie wszystkich połączeń w puszkach instalacyjnych.
Bezpieczeństwo podczas instalacji włącznika schodowego jest priorytetem - zawsze rozpoczynaj pracę od wyłączenia zasilania i sprawdzenia braku napięcia w obwodzie. Pamiętaj o właściwym doborze przewodów i dokładnym dokręceniu wszystkich połączeń, co zapobiegnie przegrzewaniu się instalacji i zapewni jej długotrwałe, bezawaryjne działanie.
Jeśli nie masz pewności co do swoich umiejętności lub doświadczenia, warto rozważyć skorzystanie z usług wykwalifikowanego elektryka. Podłączenie włącznika schodowego pojedynczego musi być wykonane zgodnie z zasadami sztuki, by zapewnić bezpieczeństwo użytkowania i prawidłowe funkcjonowanie całego systemu oświetlenia.
