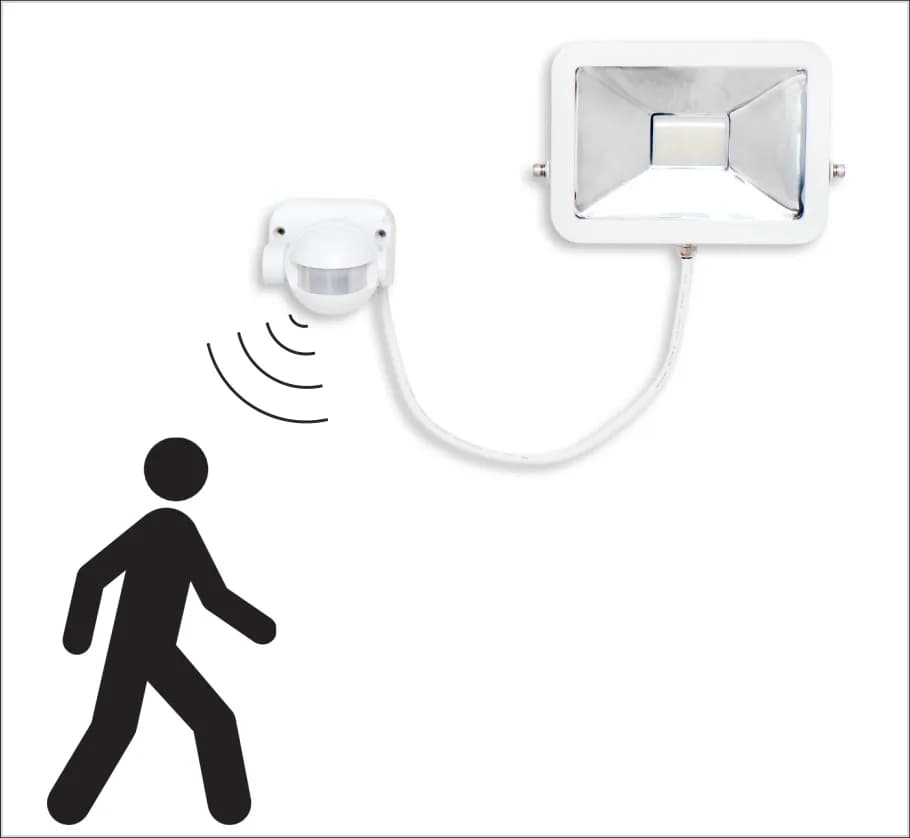

Czujniki ruchu to praktyczne urządzenia stosowane w instalacjach elektrycznych do automatycznego sterowania oświetleniem. Ich głównym zadaniem jest wykrywanie ruchu w otoczeniu i włączanie podłączonych odbiorników, najczęściej lamp. Czujniki ruchu działają na podstawie detekcji zmian w polu widzenia, wykorzystując różne technologie, takie jak PIR (pasywna podczerwień) czy mikrofale.
Prawidłowe podłączenie czujnika ruchu wymaga przestrzegania kilku podstawowych zasad. Należy go umieścić między źródłem zasilania a odbiornikiem, wykorzystując trzy przewody: fazowy, neutralny i uziemiający. Istotne jest zachowanie ciągłego zasilania czujnika, niezależnie od stanu oświetlenia.
Najważniejsze informacje:- Czujniki ruchu automatycznie sterują oświetleniem
- Wykorzystują różne technologie detekcji ruchu (PIR, mikrofale)
- Wymagają podłączenia trzech przewodów: L, N i uziemienia
- Muszą być zasilane niezależnie od stanu oświetlenia
- Podstawowe elementy to detektor ruchu, obwód elektryczny i zasilanie
- Czujniki PIR wykorzystują dodatkowo soczewki Fresnela i sensor podczerwieni
Zasada działania czujnika ruchu
Czujnik ruchu to urządzenie, które automatycznie wykrywa zmiany w otoczeniu i reaguje na nie, najczęściej włączając oświetlenie. Jego działanie opiera się na detekcji zmian w polu widzenia, co pozwala na efektywne zarządzanie energią.
Istnieją trzy główne typy czujników ruchu: PIR (pasywna podczerwień), mikrofalowe i ultradźwiękowe. Czujniki PIR są najpopularniejsze ze względu na niski koszt i wysoką skuteczność. Czujniki mikrofalowe wykorzystują fale radiowe, a ultradźwiękowe - dźwięki o wysokiej częstotliwości.
Czujnik ruchu PIR działa na zasadzie wykrywania zmian promieniowania podczerwonego emitowanego przez obiekty w jego polu widzenia. Gdy człowiek lub zwierzę wejdzie w obszar detekcji, czujnik rejestruje zmianę temperatury i aktywuje podłączone urządzenie. Serce systemu stanowi pyroelektryczny sensor, który przekształca zmiany promieniowania cieplnego na sygnał elektryczny.
Rola soczewki Fresnela i sensora PIR
Soczewka Fresnela to kluczowy element czujnika ruchu. Skupia ona promieniowanie podczerwone na sensorze PIR, zwiększając jego czułość i zasięg detekcji. Dzięki swojej płaskiej konstrukcji pozwala na miniaturyzację urządzenia.
Sensor PIR jest wrażliwy na zmiany promieniowania podczerwonego. Gdy wykryje różnicę temperatury między poruszającym się obiektem a tłem, generuje sygnał elektryczny. Ten mały impuls jest następnie wzmacniany i przetwarzany przez układ elektroniczny czujnika.
Współpraca soczewki Fresnela i sensora PIR tworzy efektywny system detekcji ruchu. Soczewka zbiera i kieruje promieniowanie na sensor, który z kolei przekształca je w sygnał elektryczny, uruchamiający podłączone urządzenie.
Elementy schematu czujnika ruchu
Schemat czujnika ruchu składa się z kilku kluczowych elementów, które współpracują ze sobą, zapewniając jego prawidłowe działanie.
- Detektor ruchu
- Obwód elektryczny
- Zasilanie
- Wyjścia
Detektor ruchu to "oczy" systemu, odpowiedzialne za wykrywanie zmian w otoczeniu. W przypadku czujników PIR jest to sensor podczerwieni wraz z soczewką Fresnela.
Obwód elektryczny przetwarza sygnały z detektora i kontroluje działanie urządzenia. Zawiera on mikrokontroler oraz komponenty odpowiedzialne za wzmacnianie i filtrowanie sygnałów.
Zasilanie zapewnia energię niezbędną do pracy czujnika ruchu. Może być realizowane przez baterie lub bezpośrednie podłączenie do sieci elektrycznej.
Wyjścia umożliwiają komunikację czujnika z innymi urządzeniami. Mogą to być przekaźniki do włączania oświetlenia lub interfejsy do systemów alarmowych.
Czytaj więcej: Schemat instalacji schodowej: jak działa i jak ją zamontować
Przygotowanie do instalacji czujnika ruchu
Bezpieczeństwo podczas instalacji czujnika ruchu jest kluczowe. Praca z elektrycznością zawsze niesie ze sobą ryzyko porażenia, dlatego należy zachować szczególną ostrożność i stosować się do zasad BHP.
Niezbędne narzędzia i materiały
- Śrubokręt płaski i krzyżakowy
- Szczypce do ściągania izolacji
- Miernik napięcia
- Taśma izolacyjna
- Wiertarka (w przypadku montażu naściennego)
- Kołki rozporowe i wkręty
- Czujnik ruchu
Schemat podłączenia czujnika ruchu - krok po kroku
Schemat podłączenia czujnika ruchu jest zazwyczaj uniwersalny dla większości modeli dostępnych na rynku. Znajomość podstawowych zasad pozwoli na prawidłową instalację czujnika ruchu niezależnie od konkretnego producenta.
Identyfikacja przewodów
Prawidłowa identyfikacja przewodów jest kluczowa dla bezpiecznej i skutecznej instalacji. W schemacie czujnika ruchu występują trzy główne przewody: fazowy (L), neutralny (N) i uziemiający. Ich funkcje i typowe oznaczenia kolorystyczne przedstawia poniższa tabela:
| Przewód | Funkcja | Typowy kolor |
|---|---|---|
| Fazowy (L) | Dostarcza napięcie | Brązowy lub czarny |
| Neutralny (N) | Zamyka obwód | Niebieski |
| Uziemiający | Zapewnia bezpieczeństwo | Żółto-zielony |
Proces podłączania
- Odłącz zasilanie w całym obwodzie elektrycznym. To kluczowy krok dla bezpieczeństwa instalacji.
- Zdejmij osłonę puszki elektrycznej. Użyj śrubokręta, aby ostrożnie zdemontować pokrywę.
- Zidentyfikuj przewody zgodnie z tabelą powyżej. Upewnij się, że rozpoznajesz każdy z nich.
- Podłącz przewód fazowy (L) do odpowiedniego zacisku w czujniku. Zwykle jest on oznaczony jako "L" lub czerwonym kolorem.
- Połącz przewód neutralny (N) z zaciskiem oznaczonym "N" lub niebieskim kolorem na czujniku.
- Jeśli czujnik ma zacisk uziemiający, podłącz do niego żółto-zielony przewód. Zapewni to dodatkowe bezpieczeństwo instalacji.
Najczęstsze błędy przy instalacji czujnika ruchu
Podczas montażu czujnika ruchu łatwo o pomyłki, które mogą wpłynąć na jego działanie lub bezpieczeństwo instalacji.
- Nieprawidłowe podłączenie przewodów - może prowadzić do uszkodzenia czujnika lub zagrożenia pożarowego.
- Zignorowanie uziemienia - zmniejsza bezpieczeństwo instalacji elektrycznej.
- Niewłaściwe umiejscowienie czujnika - ogranicza jego skuteczność w wykrywaniu ruchu.
- Brak testowania po instalacji - może skutkować nieoczekiwanym działaniem czujnika.
- Zła regulacja czułości - prowadzi do fałszywych alarmów lub braku reakcji na ruch.
Optymalne umiejscowienie czujnika ruchu
Prawidłowe umiejscowienie czujnika ruchu ma kluczowe znaczenie dla jego efektywności. Dobrze dobrана lokalizacja zapewni skuteczne wykrywanie ruchu i zminimalizuje ryzyko fałszywych alarmów.
Najlepsze lokalizacje to zazwyczaj narożniki pomieszczeń, na wysokości około 2-2,5 metra. Unikaj miejsc narażonych na bezpośrednie światło słoneczne lub strumienie ciepłego powietrza. W przypadku instalacji zewnętrznej, umieść czujnik pod okapem dachu, chroniąc go przed deszczem i śniegiem.
Czynniki wpływające na skuteczność czujnika
Skuteczność czujnika ruchu zależy od kilku kluczowych czynników. Temperatura otoczenia może wpływać na czułość czujnika PIR - w bardzo ciepłe dni może być mniej efektywny. Przeszkody w polu widzenia, takie jak meble czy rośliny, mogą ograniczać zasięg detekcji. Źródła ciepła, jak grzejniki czy klimatyzatory, mogą powodować fałszywe alarmy. Warto również pamiętać, że większość czujników jest bardziej czuła na ruch poprzeczny niż na ruch w kierunku czujnika.
Testowanie i regulacja czujnika ruchu
Testowanie czujnika ruchu po instalacji jest niezbędne dla zapewnienia jego prawidłowego działania. Pozwala to wykryć ewentualne problemy i dostosować ustawienia do specyfiki otoczenia.
Aby przetestować czujnik, włącz zasilanie i poczekaj kilka minut na jego stabilizację. Następnie przejdź przez obszar detekcji, obserwując reakcję czujnika. Powtórz test, poruszając się w różnych kierunkach i z różną prędkością.
Regulacja czułości i czasu działania to kluczowe parametry. Zacznij od niższych ustawień czułości i stopniowo zwiększaj, aż osiągniesz optymalny poziom detekcji. Czas działania ustaw zgodnie z potrzebami - krótszy dla korytarzy, dłuższy dla pomieszczeń, w których spędza się więcej czasu.
Konserwacja i rozwiązywanie problemów
Regularna konserwacja czujnika ruchu zapewni jego długotrwałe i niezawodne działanie. Proste czynności mogą znacząco przedłużyć żywotność urządzenia.
- Regularnie czyść soczewkę czujnika miękką, suchą szmatką
- Sprawdzaj połączenia elektryczne pod kątem poluzowania lub korozji
- Testuj czujnik co kilka miesięcy, aby upewnić się, że działa prawidłowo
- Aktualizuj oprogramowanie, jeśli czujnik jest częścią inteligentnego systemu domowego
Najczęstsze problemy z czujnikami ruchu to fałszywe alarmy i brak reakcji na ruch. Fałszywe alarmy często wynikają z niewłaściwego umiejscowienia lub zbyt wysokiej czułości - spróbuj zmienić lokalizację lub zmniejszyć czułość. Brak reakcji może być spowodowany rozładowanymi bateriami (w przypadku czujników bezprzewodowych) lub zabrudzeniem soczewki. Jeśli te rozwiązania nie pomogą, może być konieczna wymiana czujnika na nowy.
Klucz do bezpiecznej i efektywnej instalacji czujnika ruchu
Montaż czujnika ruchu to proces, który wymaga uwagi i zrozumienia podstawowych zasad działania urządzenia. Od wyboru odpowiedniego typu czujnika, przez prawidłowe podłączenie przewodów, aż po optymalne umiejscowienie - każdy krok ma znaczenie dla skuteczności całego systemu.
Pamiętaj, że bezpieczeństwo podczas instalacji jest priorytetem. Zawsze odłączaj zasilanie przed rozpoczęciem prac i korzystaj z odpowiednich narzędzi. Prawidłowa identyfikacja przewodów i ich podłączenie zgodnie ze schematem czujnika ruchu to klucz do uniknięcia potencjalnych zagrożeń i zapewnienia niezawodnego działania urządzenia.
Po instalacji nie zapomnij o regulacji i testowaniu czujnika. Dostosowanie czułości i czasu działania do specyfiki otoczenia znacząco wpłynie na komfort użytkowania. Regularna konserwacja i szybkie rozwiązywanie ewentualnych problemów pozwolą cieszyć się efektywnym działaniem czujnika ruchu przez długi czas, zapewniając bezpieczeństwo i oszczędność energii w Twoim domu lub biurze.
