Siła elektrodynamiczna pojawia się wtedy, gdy przewodnik z prądem znajdzie się w polu magnetycznym, a skutkiem może być ruch, obrót albo wyraźne odchylenie elementu układu. W praktyce to właśnie ten mechanizm stoi za działaniem silników, głośników i wielu prostych układów, z którymi spotykam się przy naprawach oraz montażu. W tym tekście pokazuję, kiedy to oddziaływanie powstaje, od czego zależy jego wartość, jak ustalić kierunek i gdzie najczęściej widać je w realnych urządzeniach.
Najkrótsza droga do zrozumienia tego zjawiska
- Działa tylko wtedy, gdy przez przewodnik płynie prąd i przewodnik znajduje się w polu magnetycznym.
- Najprostszy wzór dla prostego odcinka to F = B · I · l · sin α.
- Siła rośnie wraz z indukcją pola, natężeniem prądu i długością czynnego odcinka przewodu.
- Jest największa przy ustawieniu prostopadłym, a znika, gdy przewodnik leży równolegle do linii pola.
- Kierunek najłatwiej wyznaczyć regułą lewej dłoni, pamiętając o prądzie umownym.
- Ten efekt napędza m.in. silniki, głośniki i cewki pomiarowe.
Kiedy przewodnik zaczyna się poruszać pod wpływem pola
Najprościej rzecz ujmując, pole magnetyczne oddziałuje na poruszające się ładunki elektryczne, a prąd w przewodniku jest właśnie uporządkowanym ruchem takich ładunków. Jeśli więc przewodnik jest w polu, a prąd płynie, pojawia się siła działająca na cały odcinek przewodu. Jeśli brakuje jednego z tych warunków, efekt zanika albo staje się pomijalny.
Ja lubię tłumaczyć to tak: magnes nie „ciągnie” samego metalu w abstrakcyjny sposób, tylko wpływa na ruch ładunków wewnątrz przewodnika. Dlatego przy tym zjawisku liczy się nie tylko obecność magnesu, ale też kierunek prądu, ustawienie przewodu i to, czy odcinek rzeczywiście znajduje się w obszarze pola. W praktyce właśnie z tego powodu ramka w silniku obraca się, a pojedynczy prosty przewód może zostać odchylony w bok. Żeby policzyć, jak duży będzie ten efekt, trzeba przejść do wzoru i dobrze odczytać jego składniki.
Od czego zależy wartość i jak liczyć ją bez zgadywania

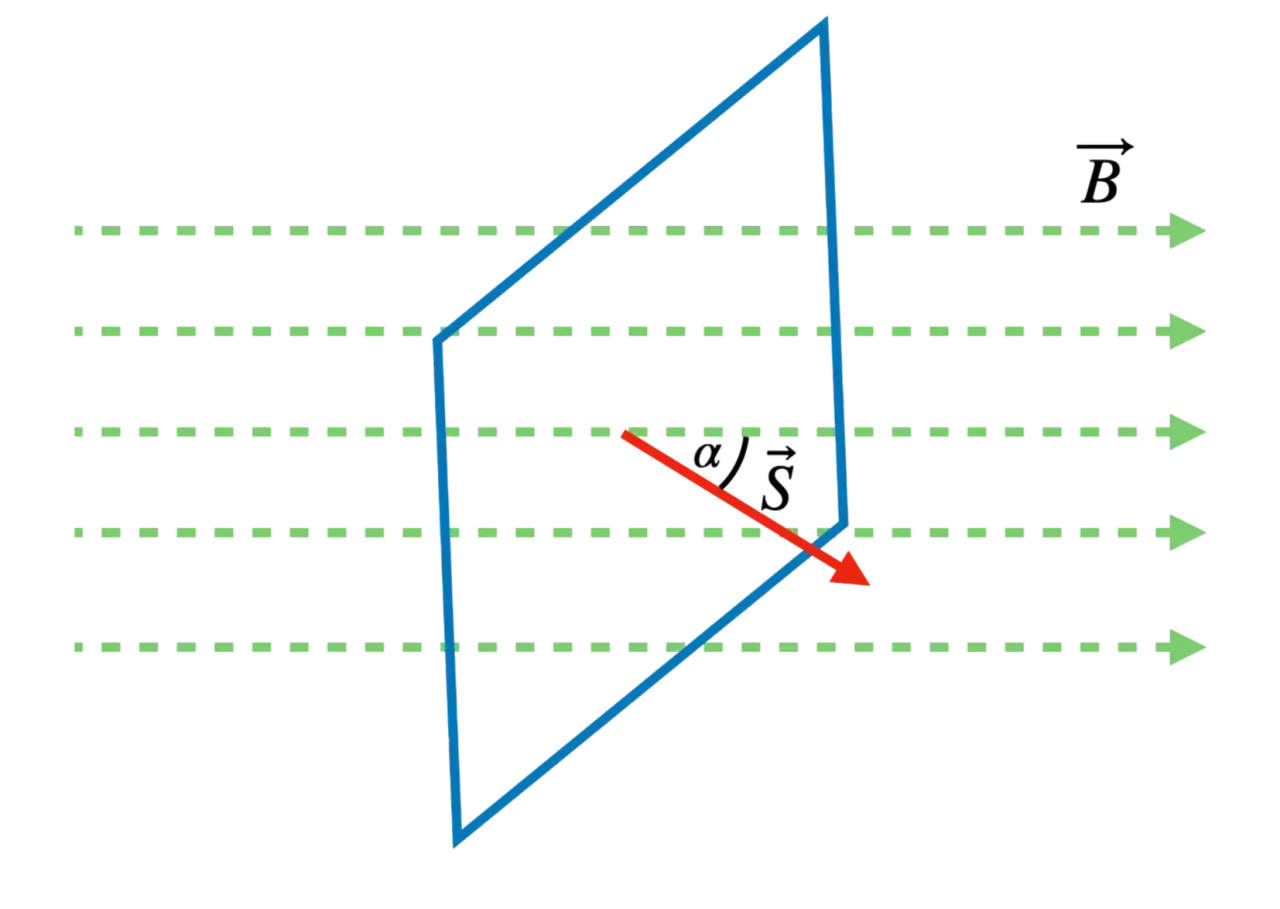

W szkolnych i podstawowych obliczeniach korzysta się z zależności F = B · I · l · sin α. To wzór dla prostego odcinka przewodnika w jednorodnym polu magnetycznym, czyli takim, w którym w danym obszarze wektory pola mają tę samą wartość i ten sam kierunek. Dla mnie ważne jest to, żeby nie traktować tego jako suchej formułki, tylko jako opis trzech realnych wpływów: pola, prądu i geometrii układu.
| Wielkość | Symbol | Co robi z siłą |
|---|---|---|
| Indukcja magnetyczna | B | Im większa, tym większa siła. |
| Natężenie prądu | I | Im większy prąd, tym silniejsze oddziaływanie. |
| Długość czynna przewodnika | l | Liczy się tylko ten fragment, który znajduje się w polu. |
| Kąt między przewodnikiem a liniami pola | α | Przy 90° siła jest największa, przy 0° spada do zera. |
Warto pamiętać o jednostkach: B podaje się w teslach, I w amperach, l w metrach, a wynik dostaje się w niutonach. Najczęstszy skrót myślowy, który polecam sobie od razu wyrobić, brzmi tak: jeśli przewodnik jest ustawiony równolegle do linii pola, sin α = 0, więc siła znika; jeśli jest prostopadły, otrzymujesz maksimum, czyli F = B · I · l. Dopiero po takim rozpisaniu sensownie przechodzi się do kierunku działania tej siły.
Jak ustalić kierunek regułą lewej dłoni bez pomyłki
Kierunek tej siły wyznacza się regułą lewej dłoni i to jest moment, w którym wiele osób zaczyna się mylić. Ja zawsze polecam zacząć od trzech rzeczy naraz: kierunku pola magnetycznego, kierunku prądu umownego i tego, że szukana siła ma być do obu tych wektorów prostopadła. Jeśli układ w głowie nie daje prostopadłego wyniku, to znak, że któryś element jest ustawiony odwrotnie.
- Ustaw lewą dłoń tak, aby linie pola magnetycznego wchodziły w jej wnętrze.
- Wyprostowane palce skieruj zgodnie z kierunkiem prądu umownego w przewodniku.
- Odchylony kciuk pokaże zwrot siły działającej na przewodnik.
- Jeśli rysunek jest odwrócony, nie zgaduj, tylko „obróć” dłoń razem z układem wektorów.
W praktyce warto też zapamiętać, że prąd umowny płynie od plusa do minusa, a nie zgodnie z ruchem elektronów. To jedna z tych rzeczy, które potrafią wywrócić całe zadanie, jeśli ktoś patrzy tylko na intuicję, a nie na definicję. Gdy ta reguła jest opanowana, łatwiej zrozumieć, czemu w silniku ramka nie jest po prostu przyciągana, tylko zaczyna się obracać. I właśnie stąd już bardzo blisko do zastosowań.
Gdzie ten efekt naprawdę pracuje w urządzeniach domowych
Najlepsze przykłady widać tam, gdzie energia elektryczna ma zostać zamieniona na ruch. W warsztacie, w domu i w elektronice użytkowej ten mechanizm nie jest ciekawostką, tylko codziennym narzędziem działania urządzeń.
- Silnik elektryczny - ramka lub uzwojenie w polu magnetycznym doświadcza pary sił, które wywołują obrót. To jeden z najbardziej klasycznych przykładów i dokładnie tak tłumaczy się zasadę pracy wielu małych napędów.
- Głośnik dynamiczny - cewka porusza membraną, a ruch powstaje dlatego, że na przewodnik z prądem działa siła w polu magnesu. Dzięki temu sygnał elektryczny staje się dźwiękiem.
- Mierniki analogowe - w starszych przyrządach ten sam efekt powoduje wychylenie wskazówki. To nadal świetny przykład, bo pokazuje, jak z małego prądu można uzyskać zauważalny ruch.
- Układy z cewką - w prostych aktuatorach i elementach automatyki ruch cewki służy do sterowania mechanizmem. Tu szczególnie ważna jest geometria i precyzyjne zasilanie.
Wszystkie te przykłady łączy jedno: jeśli pole, prąd i ustawienie przewodnika są dobrze dobrane, dostajesz ruch; jeśli coś się rozjedzie, efekt słabnie albo znika. To dobry punkt odniesienia również przy naprawach, bo czasem problemem nie jest sam silnik czy głośnik, tylko zbyt mały prąd, zła pozycja elementu albo uszkodzona część obwodu. Kiedy znamy praktyczne zastosowania, łatwiej wyłapać błędy w obliczeniach i w rysunkach zadań.
Najczęstsze błędy, które zaniżają albo psują wynik
W podstawowych zadaniach pomyłki powtarzają się zaskakująco często. Z mojego doświadczenia najwięcej problemów daje nie sam wzór, tylko jego odczytanie i właściwe podstawienie danych.
- Branie całej długości przewodu zamiast długości czynnej - liczy się tylko fragment znajdujący się w polu magnetycznym.
- Pomijanie sin α - to najkrótsza droga do błędu, zwłaszcza gdy przewodnik nie jest ustawiony prostopadle do linii pola.
- Mylenie centymetrów z metrami - przy długości 12 cm trzeba wstawić 0,12 m, a nie 12.
- Odwracanie kierunku prądu - reguła lewej dłoni działa dla prądu umownego, nie dla ruchu elektronów.
- Zakładanie, że siła działa wzdłuż przewodnika - w rzeczywistości jest prostopadła do przewodnika i do linii pola.
- Stosowanie prostego wzoru bez sprawdzenia geometrii - wzór jest wygodny, ale nadal obowiązuje tylko wtedy, gdy układ pasuje do założeń.
Jeśli chcesz uniknąć większości pomyłek, zadaj sobie jedno pytanie przed każdym rachunkiem: czy mam prawidłowo określone B, I, l i α? To prosta kontrola, ale w praktyce oszczędza najwięcej czasu. Gdy ta checklista działa, zostaje już tylko szybkie rozpoznanie, czy wynik ma sens fizyczny.
Na co patrzeć, żeby szybko rozpoznać poprawny wynik
Jeśli miałbym sprowadzić cały temat do krótkiej zasady, powiedziałbym tak: najpierw sprawdzasz, czy prąd płynie, potem czy przewodnik faktycznie jest w polu, a dopiero na końcu liczysz wartość i zwrot siły. Taki porządek myślenia pozwala odróżnić przypadek, w którym układ powinien się poruszyć, od sytuacji, w której geometria wszystko wyłącza.
To zjawisko dobrze pokazuje, jak łączy się elektryczność z ruchem. Gdy rozumiesz, co robi pole magnetyczne z przewodnikiem z prądem, łatwiej czytasz schematy, lepiej rozumiesz działanie silników i głośników, a przy prostych zadaniach nie gubisz się już na etapie oznaczeń. Dla mnie to jedna z tych podstaw, które naprawdę warto opanować porządnie, bo wracają później w wielu miejscach techniki.
