Dobór przewodu ma większe znaczenie niż sama lista produktów na półce. Inny sprawdzi się w ścianie, inny w rozdzielnicy, a jeszcze inny w ogrodzie czy przy urządzeniu przenośnym. Ten tekst porządkuje rodzaje przewodów elektrycznych, pokazuje najczęstsze zastosowania i wyjaśnia, na co patrzeć przed zakupem, żeby instalacja była po prostu sensowna.
Najpierw sprawdź miejsce pracy, liczbę żył i przekrój
- Do stałej instalacji w domu zwykle wybiera się przewody instalacyjne, a do ziemi i na zewnątrz kable z mocniejszą powłoką.
- Najczęściej spotkasz przewody sztywne do montażu na stałe i giętkie do urządzeń albo rozdzielnic.
- Popularne przekroje to 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, ale długość trasy i moc odbiornika też mają znaczenie.
- Liczba żył musi pasować do obwodu, osobno liczy się faza, neutralny i ochronny.
- Kolor izolacji pomaga w montażu, ale nie zastępuje schematu ani opisu na opakowaniu.
- Jeśli przewód ma pracować w trudnych warunkach, sprawdź napięcie znamionowe, odporność mechaniczną i zalecane miejsce ułożenia.
Czym przewód różni się od kabla i dlaczego to ma znaczenie
W sklepie te nazwy bywają używane zamiennie, ale przy wyborze nie traktuję ich jak synonimów. Przewód to zwykle jedna żyła lub kilka żył z izolacją, a kabel ma dodatkową powłokę ochronną, dzięki czemu lepiej znosi wilgoć, uszkodzenia i pracę poza ścianą. To rozróżnienie od razu podpowiada, czy element ma trafić do wnętrza instalacji, do rozdzielnicy, czy do ziemi.
| Cecha | Przewód | Kabel |
|---|---|---|
| Budowa | Izolowana żyła lub żyły, często bez dodatkowej osłony zewnętrznej | Izolacja plus zewnętrzna powłoka ochronna |
| Typowe miejsce użycia | Instalacje wewnętrzne, rozdzielnice, rurki instalacyjne | Zewnątrz, grunt, miejsca narażone na uszkodzenia |
| Odporność | Zależna od konstrukcji, zwykle mniejsza niż w kablu | Wyższa odporność mechaniczna i środowiskowa |
| Praktyczny sens wyboru | Gdy liczy się elastyczność lub prosty montaż w instalacji wewnętrznej | Gdy przewód ma pracować w trudniejszych warunkach |
Ja zawsze zaczynam od pytania, czy element będzie układany na stałe, czy ma znosić ruch i warunki zewnętrzne. Od tego zależy więcej niż od marketingowej nazwy. Gdy to ustalę, patrzę już na konkretne typy używane w domach i wokół budynków.
Najczęściej spotykane przewody w domu i wokół budynku
W praktyce domowej wracają w kółko te same oznaczenia i dobrze, bo właśnie one pokrywają większość potrzeb remontowych. Poniżej zestawiam te, które najczęściej widuję przy instalacjach mieszkalnych i prostych pracach wokół domu.
| Typ | Jak go rozumiem w praktyce | Gdzie się sprawdza | Kiedy go nie wybierać |
|---|---|---|---|
| DY / H07V-U | Sztywny, jednożyłowy przewód do stałego prowadzenia | Rurki instalacyjne, puszki, rozdzielnice | Nie do miejsc z częstym zginaniem |
| LY / H07V-K | Giętki, jednożyłowy przewód z linki | Rozdzielnice, podłączenia aparatury, ciasne prowadzenie | Nie jako luźno prowadzony zamiennik przewodu instalacyjnego |
| YDY / YDYp | Przewód instalacyjny do stałych połączeń wewnętrznych, w wersji okrągłej albo płaskiej | Instalacje podtynkowe, natynkowe, bruzdy ścienne | Nie do ziemi bez właściwej ochrony i odpowiedniego projektu |
| OWY | Przewód giętki do urządzeń i pracy ruchomej | Sprzęt przenośny, warsztat, przedłużacze, narzędzia | Nie jako zamiennik kabla ziemnego |
| YKY | Kabel o mocniejszej powłoce, przygotowany do trudniejszych warunków | Zasilanie ogrodu, garażu, budynku, trasy w gruncie | Nie do podłączania ruchomych urządzeń zamiast przewodu elastycznego |
W jednym domu można spotkać wszystkie te rozwiązania i to jest normalne. Ich zadania nie dublują się jeden do jednego. YDYp ułatwia prowadzenie w bruzdach, YKY lepiej znosi zewnętrzne warunki, a OWY ma sens tam, gdzie przewód ma się zginać i pracować razem z urządzeniem. Kiedy to rozumiem, dobór pod konkretny obwód robi się znacznie prostszy.
Jak czytać oznaczenia na przewodzie bez zgadywania
Na etykiecie najważniejsze nie są litery same w sobie, tylko to, co mówią o budowie i warunkach pracy. Ja patrzę przede wszystkim na napięcie znamionowe, przekrój, liczbę żył i zalecane miejsce ułożenia.
- Napięcie znamionowe pokazuje, do jakiego poziomu pracy przewód został przewidziany, na przykład 450/750 V albo 0,6/1 kV.
- Przekrój żyły, zapisany zwykle w mm², wpływa na to, ile prądu przewód może bezpiecznie przenieść.
- Liczba żył mówi, ile torów znajduje się w jednym przewodzie, na przykład 3x1,5 mm² albo 5x2,5 mm².
- Rodzaj żyły podpowiada, czy przewód jest sztywny, czy giętki.
- Miejsce ułożenia rozstrzyga, czy przewód nadaje się do wnętrza, na zewnątrz, do rurki, do rozdzielnicy albo do ziemi.

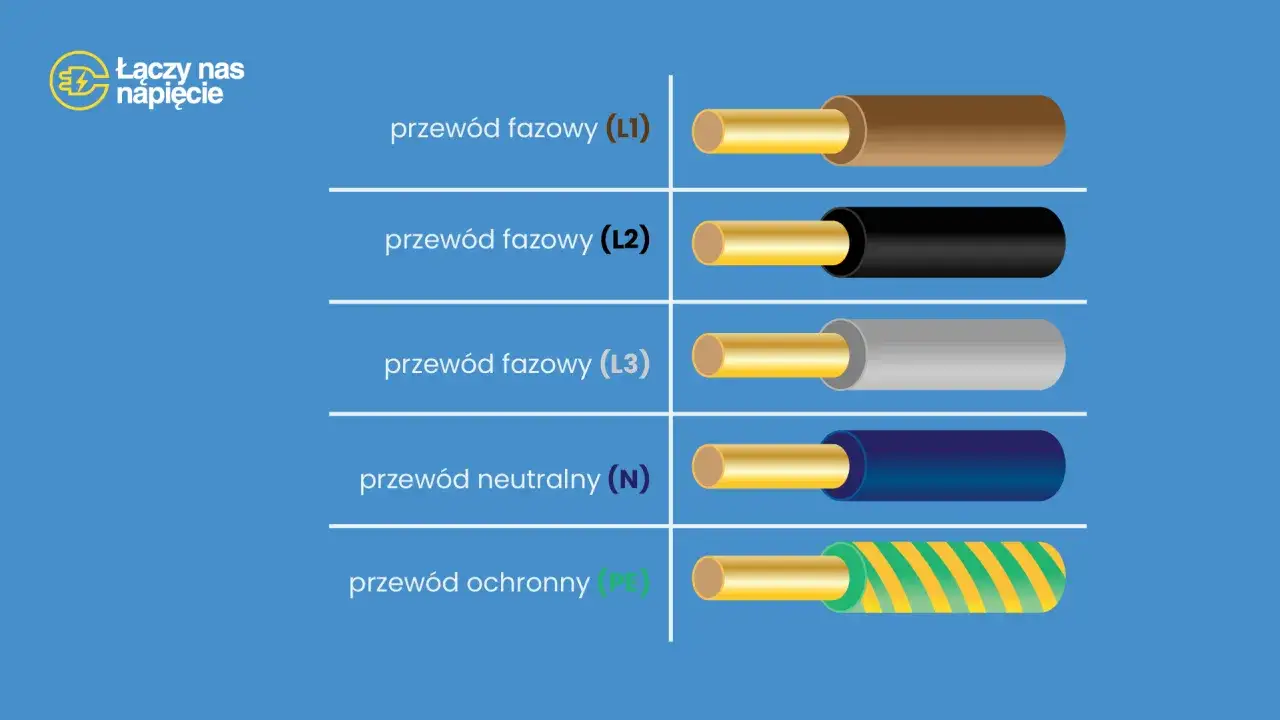

Kolory też są ważne, ale nie traktuję ich jako jedynego drogowskazu. Brązowy, czarny i szary to zwykle żyły fazowe, niebieski oznacza neutralny, a zielono-żółty ochronny PE. W praktyce kolory pomagają przy montażu, ale nie zastępują schematu i opisu producenta. Gdy te informacje mam już poukładane, następny krok to dobór przekroju i liczby żył do konkretnego zadania.
Jak dobrać przekrój i liczbę żył do zadania
Tu najłatwiej o błąd, bo kuszą uproszczenia w stylu „grubszy znaczy lepszy”. To nie zawsze prawda: za duży przekrój podnosi koszt, usztywnia przewód i czasem utrudnia montaż, a za mały zwiększa spadki napięcia i może się bardziej nagrzewać. Ja dobieram przekrój od mocy odbiornika, długości trasy i sposobu prowadzenia, nie od samej ceny za metr.
| Zastosowanie | Najczęściej spotykany układ | Praktyczny komentarz |
|---|---|---|
| Oświetlenie wewnętrzne | 3x1,5 mm² | Często wystarcza, jeśli obwód jest dobrze zaprojektowany i nie jest nadmiernie długi |
| Gniazda wtykowe | 3x2,5 mm² | To bardzo typowy wybór w mieszkaniu, ale długość trasy nadal ma znaczenie |
| Płyta indukcyjna lub obwód kuchenny | 5x2,5 mm² do 5x6 mm² | Zależy od mocy urządzenia, zabezpieczenia i projektu instalacji, tu nie zgaduję |
| Garaż, ogród, zasilanie zewnętrzne | YKY o dobranym przekroju | Ważne są warunki w gruncie, odległość i odporność mechaniczna |
| Urządzenia przenośne | Przewód giętki o odpowiedniej liczbie żył | Tu liczy się elastyczność i odporność na częste zginanie |
Jeśli trasa jest długa, patrzę nie tylko na obciążalność, ale też na spadek napięcia. To właśnie on potrafi wyjść bokiem przy końcach budynku, garażu albo ogrodzie. W obwodzie jednofazowym zwykle potrzebujesz trzech żył, czyli fazy, neutralnego i ochronnego, a w trójfazowym często pięciu. Sam przekrój nie wystarczy jednak, jeśli po drodze popełnisz klasyczny błąd montażowy.
Najczęstsze błędy, które widzę przy remontach
- Wybór przewodu tylko po nazwie handlowej, bez sprawdzenia napięcia znamionowego i miejsca ułożenia.
- Montaż przewodu instalacyjnego tam, gdzie potrzebny jest przewód giętki do pracy ruchomej.
- Pomijanie liczby żył i kupowanie przewodu „prawie pasującego” do obwodu.
- Ignorowanie żyły ochronnej, bo „jakoś to będzie”. To zły skrót myślowy.
- Dobieranie przekroju wyłącznie po cenie, bez uwzględnienia długości trasy i obciążenia.
- Układanie przewodu w warunkach, do których nie został zaprojektowany, na przykład w miejscu narażonym na wilgoć, nacisk albo częste ruchy.
- Mieszanie kolorów i torów bez sprawdzenia schematu, co później utrudnia serwis i diagnostykę.
Najwięcej poprawiania widzę po decyzjach podjętych w pośpiechu. Ktoś kupuje „byle pasowało”, a potem okazuje się, że przewód jest za sztywny, za cienki albo po prostu nie do tej aplikacji. Dlatego przed zakupem robię ostatni, bardzo prosty przegląd kilku rzeczy.
Co sprawdzić przed zakupem, żeby nie poprawiać instalacji
Ten etap oszczędza najwięcej nerwów. Zamiast zaczynać od półki w sklepie, wolę przejść przez krótki checklist i dopiero wtedy sięgać po konkretny model.
- Gdzie przewód będzie prowadzony, czyli w ścianie, w rurce, w rozdzielnicy, w ziemi czy przy urządzeniu ruchomym.
- Ile żył naprawdę potrzebujesz, żeby obwód był kompletny i czytelny w przyszłym serwisie.
- Jaki przekrój wynika z obciążenia, długości trasy i sposobu prowadzenia.
- Czy przewód musi być sztywny, czy lepiej sprawdzi się wersja giętka.
- Czy warunki środowiskowe wymagają lepszej powłoki, większej odporności mechanicznej albo pracy w ziemi.
- Czy kolorystyka żył będzie pasować do schematu i nie wprowadzi chaosu przy montażu.
- Czy masz zapas długości i plan połączeń, żeby nie kończyć pracy na sztukowaniu i prowizorce.
Jeśli instalacja ma być stała i pracować latami, traktuję konsultację z elektrykiem jako oszczędność, nie koszt. Jedna dobra decyzja na starcie zwykle wychodzi taniej niż kucie ścian, wymiana źle dobranego przewodu i poprawianie pośpiechu. To właśnie taki porządek myślenia najbardziej pomaga przy wyborze osprzętu elektrycznego.
