To zjawisko pojawia się wszędzie tam, gdzie fala odbija się od przeszkody i wraca w przeciwnym kierunku: na strunie gitary, w rurze, w pomieszczeniu z basem albo w układzie elektronicznym pracującym na wyższych częstotliwościach. Poniżej wyjaśniam, skąd bierze się taki układ drgań, jak rozpoznać jego charakterystyczne miejsca, jak policzyć podstawowe zależności i dlaczego ma znaczenie nie tylko na lekcji fizyki, ale też przy domowym audio, remontach i prostych naprawach.
Najważniejsze rzeczy do zapamiętania od razu
- Układ powstaje wtedy, gdy dwie fale o tej samej częstotliwości biegną w przeciwnych kierunkach i nakładają się na siebie.
- Węzły to punkty, w których amplituda spada do zera, a strzałki to miejsca największego wychylenia.
- Odstęp między sąsiednimi węzłami albo strzałkami wynosi połowę długości fali.
- Na strunie zamocowanej z obu stron podstawowa zależność to f1 = v / 2L; kolejne tony są jej wielokrotnościami.
- To zjawisko łatwo pomylić z rezonansiem, ale nie są to pojęcia tożsame.
- W domu najczęściej widać je w strunach, rurach, głośnikach i w zachowaniu basu w pomieszczeniu.
Jak powstaje taki układ drgań

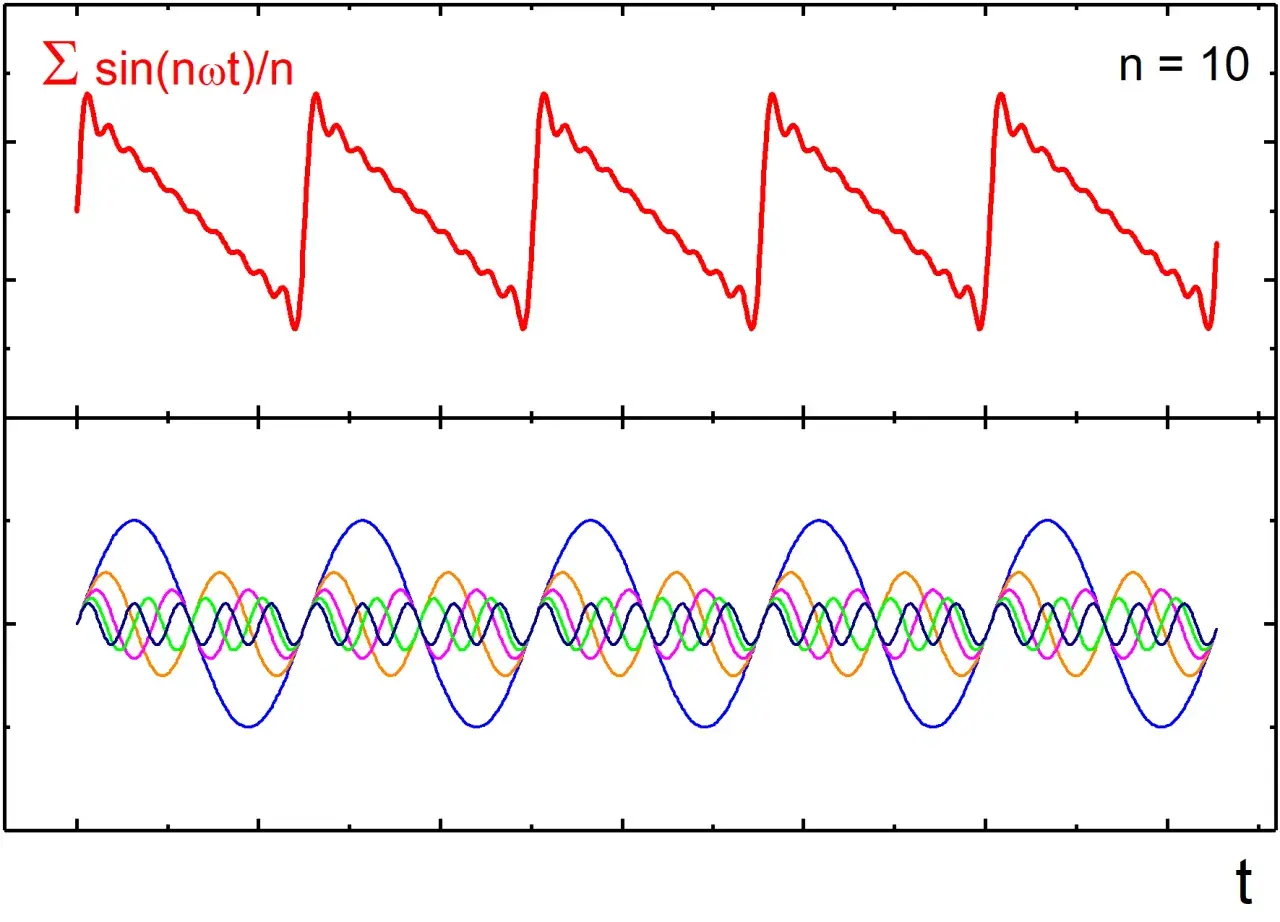

Najprościej rzecz ujmując, zaczyna się od interferencji, czyli nakładania się fal. Jedna fala biegnie w jedną stronę, druga wraca po odbiciu od końca struny, ściany, zamknięcia rury albo innej granicy i porusza się w przeciwnym kierunku. Gdy mają tę samą częstotliwość i podobną amplitudę, ich suma nie wędruje już przez ośrodek jak zwykła fala biegnąca, tylko układa się w przestrzeni w stały wzór drgań.
To właśnie dlatego mówi się o stojącym układzie: nie dlatego, że materiał przestaje drgać, ale dlatego, że obraz węzłów i strzałek pozostaje w tych samych miejscach. W praktyce każdy punkt ośrodka nadal wykonuje ruch tam i z powrotem, tylko nie wszystkie punkty poruszają się równie mocno. Gdy tłumaczę to na przykładzie struny, zwykle wystarczy jedno zdanie: fala odbita nie znika, tylko dokłada się do fali pierwotnej i razem tworzą trwały wzór.
W dalszej części najłatwiej będzie zobaczyć, co dzieje się w poszczególnych punktach takiego układu i dlaczego jedne miejsca są niemal nieruchome, a inne poruszają się najmocniej.
Węzły i strzałki mówią o wszystkim
Jeśli mam wskazać dwa pojęcia, które trzeba zapamiętać od razu, to są to węzeł i strzałka. Węzeł jest miejscem, w którym wychylenie zawsze wynosi zero. Strzałka to punkt o największej amplitudzie, czyli tam drgania są najbardziej widoczne. Pomiędzy nimi układ powtarza się regularnie.
Na zamocowanym końcu struny zwykle tworzy się węzeł, bo końcówka nie może swobodnie się przesuwać. Na końcu wolnym sytuacja wygląda inaczej, dlatego rozkład węzłów i strzałek zależy od warunków brzegowych, czyli od tego, jak układ jest podparty, zamknięty albo odbija falę. To ważne, bo właśnie warunki brzegowe decydują o tym, jakie długości fal w ogóle mogą się utrzymać.
| Element | Co oznacza | Jak wygląda w praktyce |
|---|---|---|
| Węzeł | Punkt zerowej amplitudy | Miejsce, które pozostaje niemal nieruchome |
| Strzałka | Punkt największej amplitudy | Miejsce najsilniejszych drgań |
| Odległość między węzłami | Połowa długości fali | Układ powtarza się co λ/2 |
| Odległość węzeł-strzałka | Jedna czwarta długości fali | Odcinek λ/4 |
Jeśli spojrzeć na to bez wzorów, obraz jest prosty: niektóre fragmenty ośrodka „stoią” prawie w miejscu, a inne poruszają się mocno, ale cały wzór pozostaje nieruchomy w przestrzeni. To prowadzi prosto do pytań o przykłady z życia, bo w domu i warsztacie taki układ pojawia się częściej, niż zwykle się wydaje.
Gdzie spotykam to zjawisko na co dzień
W praktyce najłatwiej zobaczyć je tam, gdzie medium ma wyraźne granice i może odbijać drgania. Właśnie dlatego struny, rury, komory zamknięte i pomieszczenia akustyczne są tak dobrymi przykładami. Poniżej zebrałem te, które najczęściej mają sens z perspektywy domu, remontu i prostych zastosowań technicznych.
| Gdzie | Co sprzyja powstaniu układu | Co widać lub słychać |
|---|---|---|
| Struna gitary, skrzypiec lub pianina | Sztywne zamocowanie końców i odbicia na krańcach | Podstawowy ton oraz harmoniczne, które budują barwę dźwięku |
| Rura otwarta lub zamknięta | Odbicia fali dźwiękowej od końców | Zmiana wysokości i barwy dźwięku, czasem dudnienie |
| Pokój z głośnikami | Odbicia od ścian, sufitu i podłogi | Miejsca z przesadzonym albo słabym basem |
| Piekarnik mikrofalowy | Odbicia mikrofal od metalowej komory | Strefy mocniejszego i słabszego nagrzewania |
| Długi przewód RF lub antena | Niedopasowanie i odbicia sygnału | Stojące fale napięcia i prądu, spadki jakości sygnału |
W domu najczęściej nie zauważamy samego zjawiska wzrokiem, tylko jego skutki: bas brzmi zbyt mocno w jednym miejscu pokoju, w innym znika, rura potrafi „śpiewać”, a struna po uderzeniu oddaje nie tylko jeden dźwięk, lecz cały zestaw harmonicznych. To dobry moment, żeby przejść do liczb, bo bez nich trudno sensownie stroić, projektować albo diagnozować problem.
Jak policzyć podstawowe zależności
Na poziomie podstawowym wystarczy pamiętać, że nie każda długość fali pasuje do danego układu. Warunki brzegowe wybierają tylko takie układy drgań, w których węzły albo strzałki trafiają w końce ośrodka. W strunie zamocowanej z obu stron albo w rurze otwartej z obu stron najprostszy układ ma długość połowy długości fali.
| Układ | Warunki brzegowe | Podstawowa częstotliwość |
|---|---|---|
| Struna zamocowana na obu końcach | Węzły na końcach | f1 = v / 2L |
| Rura otwarta z obu stron | Strzałki na końcach | f1 = v / 2L |
| Rura zamknięta z jednej strony | Węzeł przy zamknięciu i strzałka przy końcu otwartym | f1 = v / 4L |
W strunie prędkość fali zależy od napięcia i gęstości liniowej: v = √(T/μ). Im mocniej naciągnięta struna, tym wyższe częstotliwości; im cięższa na metr, tym niższe. W powietrzu zamiast napięcia liczy się temperatura i skład gazu, a przy 20°C można przyjąć około 343 m/s. Dla porządku: gdy temperatura rośnie o 1°C, prędkość dźwięku zwiększa się mniej więcej o 0,6 m/s.
To dobrze tłumaczy, dlaczego długość układu ma tak duże znaczenie. Rura o długości 0,5 m otwarta z obu stron da w przybliżeniu 343 Hz dla pierwszego tonu, a ten sam odcinek zamknięty z jednej strony około 171,5 Hz. Gdy już to widać, łatwiej odróżnić sam wzór drgań od zjawiska, które często bywa z nim mylone.
Czym to różni się od rezonansu
To jedno z najczęstszych nieporozumień i warto je rozdzielić bez sztucznego komplikowania. Rezonans opisuje sytuację, w której układ reaguje wyjątkowo silnie, bo został pobudzony częstotliwością bliską swojej częstotliwości własnej. Układ drga wtedy z dużą amplitudą. Z kolei stojący układ drgań to przestrzenny wzór, który powstaje w wyniku nakładania się fal i odbić.
| Pojęcie | Co opisuje | Na czym skupia się efekt |
|---|---|---|
| Stojący układ drgań | Rozkład węzłów i strzałek w przestrzeni | Geometria ośrodka, odbicia i warunki brzegowe |
| Rezonans | Wzrost amplitudy przy odpowiednim pobudzeniu | Dopasowanie częstotliwości wymuszenia do układu |
| Współwystępowanie | Częste, ale nieobowiązkowe | Rezonans często pomaga ujawnić stojący wzór |
Można mieć rezonans bez bardzo wyraźnego wzoru, jeśli układ jest silnie tłumiony albo odbicia są słabe. Można też zauważyć stojący wzór przy niewielkiej amplitudzie, jeśli pobudzenie jest zbyt słabe. W praktyce jedno pojęcie mówi więc o odpowiedzi układu, a drugie o układzie przestrzennym tej odpowiedzi. To rozróżnienie porządkuje temat i od razu prowadzi do pytania, co z tą wiedzą można zrobić w domu.
Jak wykorzystać tę wiedzę przy strojeniu, akustyce i diagnozowaniu usterek
Tu właśnie widać, że fizyka nie kończy się na definicji. Jeśli układ drga zbyt mocno albo zbyt słabo, zwykle da się coś zmienić: długość, napięcie, tłumienie albo warunki brzegowe. W praktyce najszybciej działają proste korekty, a nie szukanie „magicznego” rozwiązania.
- Jeśli stroisz strunę, zmiana napięcia wyraźnie podnosi częstotliwość, a zmiana masy struny ją obniża.
- Jeśli walczysz z dudnieniem w pokoju, przestawienie głośników lub miejsca odsłuchu o 20-50 cm często daje większą poprawę niż wymiana sprzętu.
- Jeśli problemem jest rura albo kanał, sprawdź, czy długość nie „łapie” jednej z częstotliwości własnych układu.
- Jeśli chcesz osłabić efekt, dodaj tłumienie materiałem pochłaniającym drgania lub dźwięk, ale pamiętaj, że tłumienie częściej zmniejsza amplitudę niż całkowicie usuwa przyczynę.
- Jeśli pracujesz z sygnałami wysokiej częstotliwości, unikaj niedopasowania impedancji, bo odbicia potrafią wywołać stojące fale napięcia i prądu.
Najważniejsza praktyczna myśl jest prosta: to zjawisko samo w sobie nie jest błędem, tylko naturalnym skutkiem odbić i geometrii układu. W domu, warsztacie i prostych instalacjach najlepiej działa nie walka z objawem, lecz zmiana tego, co go wywołuje: długości, napięcia, tłumienia albo sposobu zakończenia układu. Dzięki temu łatwiej stroić, lepiej słyszeć różnice i szybciej znaleźć źródło problemu, gdy coś zaczyna buczeć, dudnić albo drgać inaczej, niż powinno.
