Podłączenie czujnika ruchu do lampy to prosty sposób na zwiększenie komfortu i bezpieczeństwa w domu. Proces ten polega na zamontowaniu specjalnego urządzenia, które automatycznie włącza światło, gdy wykryje ruch. Instalacja wymaga kilku kroków, ale może ją wykonać każdy, kto ma podstawową wiedzę o elektryce. Najważniejsze to pamiętać o bezpieczeństwie i dokładnie przestrzegać instrukcji.
Najważniejsze informacje:- Przed rozpoczęciem prac należy wyłączyć zasilanie
- Czujnik montuje się między źródłem zasilania a lampą
- Ważne jest prawidłowe podłączenie przewodów (fazowego i neutralnego)
- Można regulować czułość i czas działania czujnika
- Właściwe umiejscowienie czujnika jest kluczowe dla jego skuteczności
- Po instalacji należy przetestować działanie całego układu
Potrzebne narzędzia i materiały
- Śrubokręt płaski i krzyżakowy
- Szczypce do ściągania izolacji
- Miernik napięcia
- Czujnik ruchu odpowiedni do lampy
- Taśma izolacyjna
- Koszulki termokurczliwe
- Drabina lub stabilny stołek
Wybór odpowiedniego czujnika ruchu
Czujniki pasywnej podczerwieni (PIR) są najczęściej stosowane w instalacji sensora ruchu do oświetlenia zewnętrznego. Wykrywają one zmiany temperatury w otoczeniu, co czyni je idealnymi do wykrywania ruchu ludzi i zwierząt. Czujniki mikrofalowe emitują fale radiowe i są skuteczne w wykrywaniu ruchu przez ściany czy drzwi. Są często stosowane w pomieszczeniach zamkniętych, gdzie potrzebna jest większa czułość. Czujniki dualne łączą technologię PIR i mikrofalową, oferując najwyższą dokładność i minimalizując fałszywe alarmy. Są idealne do automatyzacji oświetlenia zewnętrznego w miejscach o zmiennych warunkach.| Model czujnika | Typ | Zasięg | Kąt detekcji |
|---|---|---|---|
| Steinel IS 140-2 | PIR | 14m | 140° |
| Orno OR-CR-216 | PIR | 12m | 180° |
| Brennenstuhl PIR 240 | PIR | 12m | 240° |
| Philips Outdoor Sensor | Dualny | 16m | 160° |
Czytaj więcej: Jak bezpiecznie podłączyć lampę sufitową z 3 kablami - poradnik
Zasady bezpieczeństwa przy instalacji
- Zawsze wyłączaj główne zasilanie przed rozpoczęciem prac elektrycznych
- Używaj izolowanych narzędzi do pracy z przewodami elektrycznymi
- Sprawdź brak napięcia miernikiem przed dotknięciem przewodów
- Nie wykonuj instalacji w wilgotnym otoczeniu
Ostrzeżenie: Nieprawidłowe podłączenie czujnika ruchu do lampy może skutkować porażeniem prądem lub pożarem. W razie wątpliwości, skonsultuj się z wykwalifikowanym elektrykiem.
Krok 1: Wyłączenie zasilania
Przed przystąpieniem do montażu czujnika ruchu, należy bezwzględnie wyłączyć zasilanie w całym domu. Zlokalizuj główną skrzynkę elektryczną i wyłącz odpowiedni bezpiecznik lub główny wyłącznik. Dla pewności, sprawdź miernikiem napięcia, czy w obwodzie lampy nie ma prądu. To kluczowy krok dla bezpieczeństwa podczas instalacji sensora ruchu.Krok 2: Demontaż istniejącej lampy
Zacznij od odkręcenia klosza lampy, aby uzyskać dostęp do przewodów. Zwróć uwagę na sposób podłączenia przewodów - może się to przydać później. Odłącz przewody, zazwyczaj odkręcając kostki zaciskowe lub rozłączając złączki. Jeśli przewody są połączone taśmą izolacyjną, ostrożnie ją usuń. Odkręć podstawę lampy od ściany lub sufitu. Zachowaj wszystkie śruby i elementy montażowe, gdyż mogą być potrzebne przy podłączeniu lampy z czujnikiem.Krok 3: Podłączenie przewodów czujnika ruchu

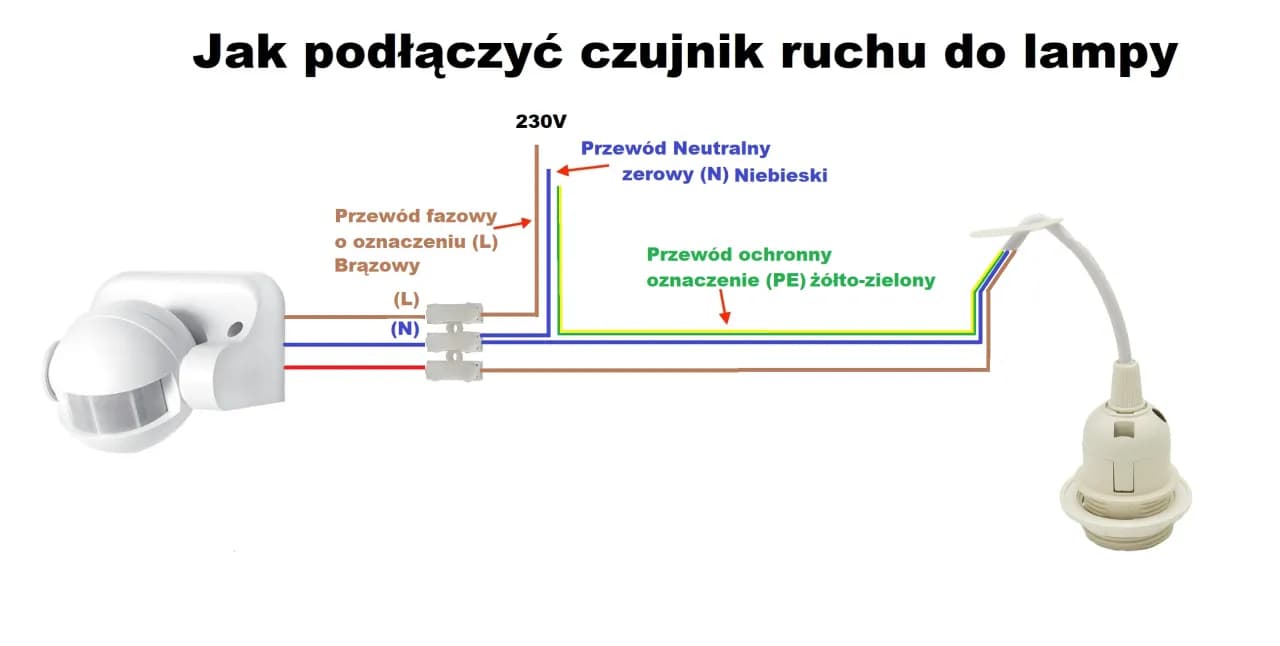

Schemat podłączenia: - Przewód fazowy (brązowy) → zacisk L czujnika - Przewód neutralny (niebieski) → zacisk N czujnika - Przewód wyjściowy czujnika → zacisk L lampy Zacznij od identyfikacji przewodów wychodzących ze ściany. Użyj miernika, aby upewnić się, które przewody to faza i neutralny. Podłącz przewód fazowy do zacisku oznaczonego "L" na czujniku ruchu. Następnie, połącz przewód neutralny z zaciskiem "N" na czujniku. Przewód wyjściowy z czujnika (zazwyczaj czerwony lub brązowy) podłącz do zacisku "L" w lampie. Przewód neutralny z lampy połącz z przewodem neutralnym ze ściany. Wszystkie połączenia zabezpiecz za pomocą kostek zaciskowych lub złączek elektrycznych. Upewnij się, że połączenia są solidne i dobrze zaizolowane.Krok 4: Montaż czujnika ruchu
Wybierz optymalne miejsce dla czujnika, biorąc pod uwagę jego zasięg i kąt detekcji. Unikaj montażu w pobliżu źródeł ciepła lub ruchomych obiektów, które mogłyby powodować fałszywe alarmy. Przymocuj podstawę czujnika do ściany lub sufitu, używając odpowiednich śrub i kołków rozporowych. Upewnij się, że czujnik jest stabilnie zamontowany i nie będzie się poruszał pod wpływem wiatru. Podłącz przewody zgodnie ze schematem, który przygotowałeś w poprzednim kroku. Sprawdź, czy wszystkie połączenia są dobrze zabezpieczone i zaizolowane.- Montuj czujnik na wysokości 2-3 metrów dla optymalnej detekcji
- Unikaj bezpośredniego nasłonecznienia czujnika
- Skieruj czujnik w stronę obszaru, który ma być monitorowany
- Uwzględnij potencjalne przeszkody w polu widzenia czujnika
- W przypadku montażu czujnika ruchu na zewnątrz, wybierz model odporny na warunki atmosferyczne
Krok 5: Konfiguracja i testowanie
Po zakończeniu instalacji sensora ruchu, przystąp do jego konfiguracji. Większość czujników posiada regulację czułości, czasu świecenia i poziomu oświetlenia, przy którym się aktywują. Ustaw czułość tak, aby czujnik reagował na ruch człowieka, ale ignorował małe zwierzęta. Czas świecenia dobrać w zależności od potrzeb - zazwyczaj od 30 sekund do kilku minut. Poziom oświetlenia (LUX) ustaw tak, aby czujnik aktywował się tylko po zmroku. To kluczowe dla oszczędności energii. Przeprowadź test, przechodząc przed czujnikiem w różnych odległościach i kierunkach. Sprawdź, czy lampa włącza się płynnie i pozostaje włączona przez ustawiony czas. Obserwuj działanie systemu przez kilka dni, aby upewnić się, że konfiguracja czujnika ruchu do oświetlenia jest optymalna. W razie potrzeby dokonaj drobnych korekt ustawień.Typowe problemy i ich rozwiązania
- Czujnik nie reaguje: sprawdź zasilanie i połączenia
- Zbyt częste włączanie: zmniejsz czułość lub zmień położenie czujnika
- Lampa nie gaśnie: wydłuż czas świecenia lub sprawdź ustawienie LUX
- Fałszywe alarmy: usuń potencjalne źródła zakłóceń z pola widzenia czujnika
- Mały zasięg detekcji: wyczyść soczewkę czujnika lub zwiększ czułość
- Problemy w deszczu: użyj wodoodpornej obudowy lub zmień lokalizację czujnika
Korzyści z instalacji czujnika ruchu
Podłączenie czujnika ruchu do lampy znacząco zwiększa komfort użytkowania oświetlenia. Nie musisz pamiętać o włączaniu i wyłączaniu światła - czujnik zrobi to za ciebie automatycznie. Instalacja czujnika ruchu to także krok w kierunku inteligentnego domu. Możesz łatwo zintegrować go z innymi systemami automatyki domowej, tworząc kompleksowe rozwiązanie. Czujniki ruchu są szczególnie przydatne w miejscach, gdzie często przechodzimy z zajętymi rękami, jak garaż czy wejście do domu. Automatyczne włączanie światła zwiększa wtedy bezpieczeństwo i wygodę.Oszczędność energii
Badania pokazują, że instalacja sensora ruchu może zmniejszyć zużycie energii na oświetlenie nawet o 35-45%. To przekłada się na wymierne oszczędności w rachunkach za prąd. W przypadku oświetlenia zewnętrznego, czujniki ruchu mogą zredukować czas świecenia lamp o 50-75% w porównaniu do stałego oświetlenia, co znacząco wpływa na efektywność energetyczną domu.Zwiększone bezpieczeństwo
Automatyczne włączanie świateł po wykryciu ruchu skutecznie odstrasza potencjalnych włamywaczy. Badania wskazują, że domy wyposażone w czujniki ruchu do oświetlenia są o 39% rzadziej celem włamań. Czujniki ruchu zwiększają również bezpieczeństwo domowników, automatycznie oświetlając ciemne obszary, takie jak schody czy podjazd. Redukuje to ryzyko potknięć i upadków, szczególnie istotne dla osób starszych lub podczas nocnych wyjść z domu.Zwiększ komfort i bezpieczeństwo swojego domu dzięki czujnikom ruchu
Podłączenie czujnika ruchu do lampy to prosty, ale efektywny sposób na modernizację oświetlenia w domu. Proces ten, choć wymaga pewnej ostrożności i podstawowej wiedzy o elektryce, jest możliwy do wykonania samodzielnie, krok po kroku.
Kluczowe elementy udanej instalacji to wybór odpowiedniego czujnika, przestrzeganie zasad bezpieczeństwa oraz prawidłowa konfiguracja urządzenia. Pamiętaj, że montaż czujnika ruchu nie tylko zwiększa wygodę, ale także przyczynia się do oszczędności energii i poprawy bezpieczeństwa twojego domu.
Jeśli napotkasz problemy podczas instalacji, nie zniechęcaj się - większość typowych trudności ma proste rozwiązania. W razie wątpliwości, zawsze warto skonsultować się z profesjonalnym elektrykiem. Ostatecznie, korzyści płynące z automatyzacji oświetlenia zewnętrznego znacznie przewyższają wysiłek włożony w instalację.
