W transformatorze nie liczy się tylko to, ile ma uzwojeń, ale przede wszystkim jak są one ze sobą zestawione. To właśnie przekładnia transformatora decyduje, czy na wyjściu dostaniesz niższe napięcie, wyższe napięcie czy po prostu separację galwaniczną bez zmiany wartości. Poniżej wyjaśniam to od podstaw, pokazuję prosty sposób liczenia i podpowiadam, gdzie początkujący najczęściej wpadają w pułapki.
Najważniejsze rzeczy o stosunku zwojów w transformatorze
- Stosunek zwojów łączy liczbę zwojów uzwojenia pierwotnego i wtórnego z napięciem po obu stronach.
- W idealnym modelu
Up/Us = Np/Ns, a prąd zachowuje się odwrotnie. - Przełożenie 10:1 zwykle oznacza obniżenie napięcia około dziesięć razy, a 1:5 jego podwyższenie.
- Rzeczywisty pomiar może się różnić od teorii, bo w grę wchodzą straty i obciążenie.
- Do doboru transformatora nie wystarczy sama przekładnia, trzeba jeszcze sprawdzić moc w VA, częstotliwość i warunki pracy.
Co oznacza stosunek zwojów i dlaczego ma znaczenie
Ja patrzę na ten temat bardzo prosto: jeśli uzwojenie pierwotne ma więcej zwojów niż wtórne, transformator obniża napięcie. Jeśli jest odwrotnie, napięcie rośnie. W praktyce chodzi więc o przeliczenie między liczbą zwojów a napięciem, a nie o samą "moc" urządzenia.
Najważniejsze jest to, że transformator działa z prądem przemiennym. Zmiana napięcia wynika z indukcji elektromagnetycznej, więc przy zasilaniu stałym zwykły transformator nie spełni swojej roli. W domowych zastosowaniach spotyka się go najczęściej przy zasilaniu 230 V AC oraz w układach 12 V i 24 V AC.
Jeśli chcesz zapamiętać jedną rzecz, niech to będzie ta: przełożenie mówi, jak bardzo napięcie po stronie wtórnej będzie różnić się od napięcia wejściowego. Z tego wynika już wszystko, od doboru zasilania po ocenę, czy dany model nada się do konkretnego projektu.
Skoro wiemy, co to oznacza, można przejść do prostego liczenia i sprawdzić, jak ten sam pomysł działa na konkretnych liczbach.
Jak policzyć przełożenie w praktyce

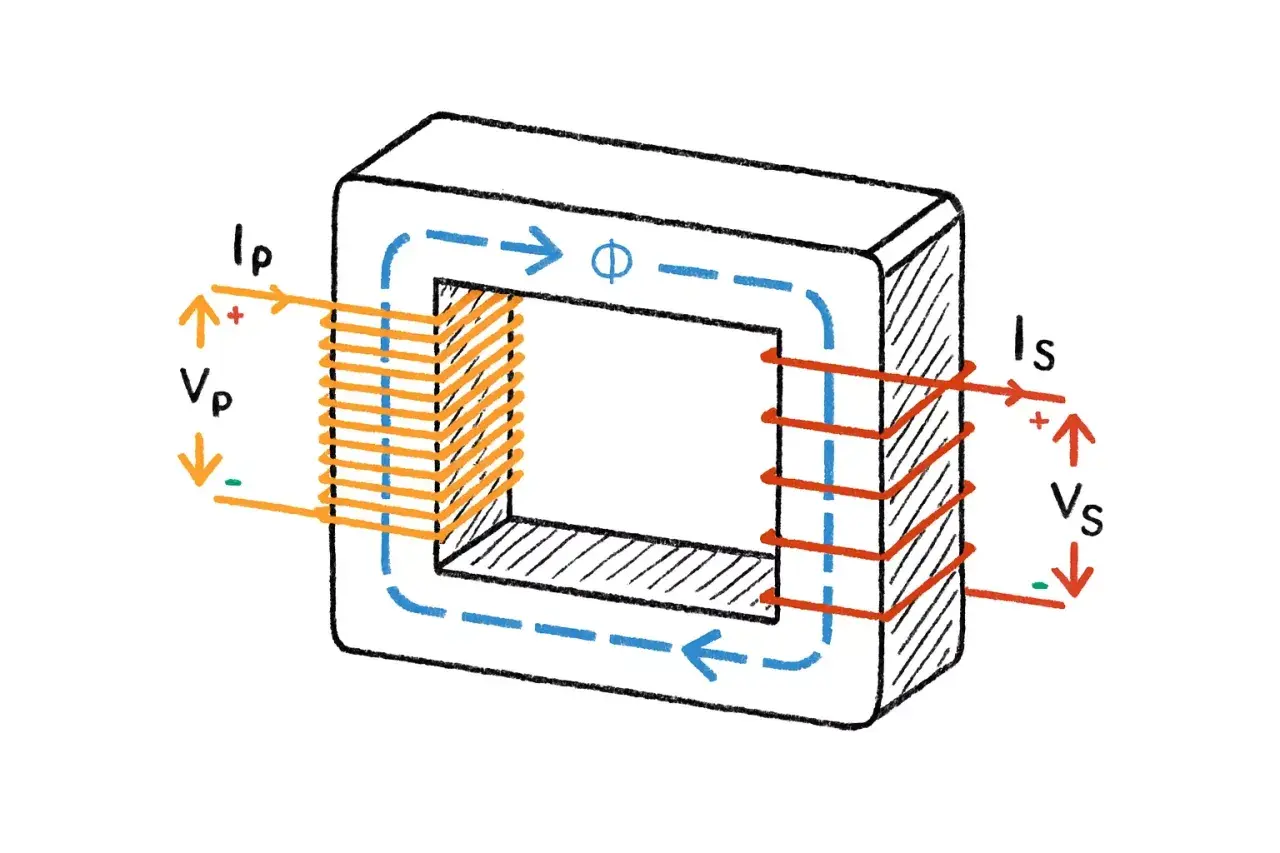

W idealnym transformatorze zależność jest bardzo wygodna: Up/Us = Np/Ns, gdzie Up i Us to napięcia, a Np i Ns to liczba zwojów w uzwojeniu pierwotnym i wtórnym. To samo można zapisać jako stosunek 10:1, 1:1, 1:5 i tak dalej.
Przykład z życia wygląda tak: jeśli pierwotne ma 1000 zwojów, a wtórne 100, to przełożenie wynosi 10:1. Przy zasilaniu 230 V AC na wyjściu dostaniesz w przybliżeniu 23 V AC, oczywiście pod warunkiem, że mówimy o transformatorze pracującym zgodnie z założeniami producenta.
Warto też pamiętać o prądzie, bo on zmienia się odwrotnie do napięcia. Gdy napięcie spada dziesięć razy, dostępny prąd po stronie wtórnej może wzrosnąć mniej więcej dziesięć razy, o ile transformator ma odpowiednią moc. To właśnie dlatego mały transformator 12 V nie zastąpi dużego modelu 230 V, nawet jeśli napięcie "na papierze" wygląda dobrze.
| Uzwojenie pierwotne | Uzwojenie wtórne | Przełożenie | Co z tego wynika |
|---|---|---|---|
| 1000 zwojów | 1000 zwojów | 1:1 | Napięcie bez zmiany, często separacja galwaniczna |
| 1000 zwojów | 100 zwojów | 10:1 | Obniżenie napięcia około 10 razy |
| 100 zwojów | 500 zwojów | 1:5 | Podwyższenie napięcia około 5 razy |
Jeżeli po tej sekcji coś jeszcze budzi wątpliwości, najczęściej chodzi już nie o sam wzór, ale o to, dlaczego wynik z pomiaru nie zgadza się idealnie z obliczeniami.
Dlaczego wynik z tabliczki nie zawsze zgadza się z pomiarem
Tu zaczyna się praktyka, a nie szkolna wersja teorii. W rzeczywistym transformatorze są straty w uzwojeniach, straty w rdzeniu i spadki napięcia pod obciążeniem, więc napięcie wtórne rzadko jest identyczne z tym, co wychodzi z czystego wzoru. Najczęściej różnica jest niewielka, ale przy mniejszych lub mocno obciążonych urządzeniach potrafi być już wyraźna.
Ja zwykle rozróżniam dwa stany. Pierwszy to praca bez obciążenia, kiedy napięcie wtórne bywa nieco wyższe od wartości znamionowej. Drugi to praca pod obciążeniem, gdy napięcie spada, zwykle o kilka procent, a w słabszych konstrukcjach jeszcze mocniej. To normalne i nie oznacza od razu awarii.
W praktyce najwięcej zamieszania robią trzy rzeczy: zbyt mała moc transformatora, zły pomiar oraz oczekiwanie, że każda sztuka będzie zachowywać się identycznie. Jeśli ktoś mierzy zwykłym multimetrem bez obciążenia i oczekuje idealnych 12,00 V, zwykle sam sobie komplikuje obraz sytuacji.
To dobry moment, żeby przejść od teorii do wyboru urządzenia do konkretnego zadania, bo właśnie tam te różnice mają największe znaczenie.
Jak dobrać przekładnię do domowego projektu
W zastosowaniach domowych najczęściej patrzę na trzy scenariusze. Pierwszy to obniżanie napięcia, na przykład 230 V AC na 24 V AC albo 12 V AC, gdy potrzebujesz bezpieczniejszego poziomu napięcia do dzwonka, automatyki czy prostego układu sterowania. Drugi to transformator 1:1, który daje izolację galwaniczną, przydatną przy testach i serwisie. Trzeci to rozwiązania podwyższające napięcie, używane już raczej w specjalnych układach niż w typowym majsterkowaniu.
Jeśli tworzysz zasilanie do elektroniki, nie myl dwóch spraw: sam transformator zmienia napięcie AC, ale do uzyskania napięcia stałego potrzebujesz jeszcze prostownika i zwykle kondensatora filtrującego. To częsty błąd osób, które kupują transformator 12 V z myślą, że od razu zasili nim układ wymagający DC.
W praktyce do prostych projektów domowych dobrze sprawdza się taki dobór:
- 12 V AC, gdy zależy ci na małym napięciu i krótszych odcinkach przewodów.
- 24 V AC, gdy potrzebujesz trochę większego zapasu i niższego prądu dla tej samej mocy.
- 1:1, gdy ważniejsza jest separacja niż zmiana napięcia.
Im większa moc układu, tym mniej sensu ma dobieranie elementu "na oko". Wtedy liczy się już nie tylko przełożenie, ale też realny pobór mocy i temperatura pracy.
Najczęstsze błędy, które psują wynik
Najczęstszy błąd brzmi banalnie, ale widzę go bardzo często: mylenie przekładni z mocą. Więcej zwojów nie oznacza automatycznie większej mocy, tylko inną relację napięć. Moc zależy od przekroju przewodów, rdzenia, chłodzenia i konstrukcji całego urządzenia.
Drugi problem to ignorowanie częstotliwości. W Polsce sieć pracuje przy 50 Hz, więc transformator projektowany na inne warunki może mieć gorsze parametry albo się przegrzewać. Trzeci błąd to użycie transformatora zasilanego prądem stałym. Bez zmiennego strumienia magnetycznego takie urządzenie po prostu nie zadziała tak, jak powinno.
Do tego dochodzi jeszcze kwestia obciążenia. Niektórzy mierzą napięcie bez odbiornika i uznają wynik za jedyny właściwy, a potem dziwią się, że po podłączeniu układu napięcie spada. To nie jest wada samej idei, tylko normalna cecha rzeczywistego transformatora.
Jeżeli chcesz kupić lub wykorzystać transformator rozsądnie, nie zatrzymuj się na jednym parametrze. Sam stosunek zwojów to dopiero początek.
Na co patrzeć oprócz samej przekładni
W praktyce zawsze sprawdzam jeszcze kilka rzeczy. Najważniejsza jest moc w VA, bo to ona mówi, ile urządzenie może realnie oddać bez przegrzewania. Druga sprawa to izolacja i dopuszczalna temperatura pracy, szczególnie jeśli transformator ma pracować w zamkniętej obudowie albo w cieplejszym miejscu.

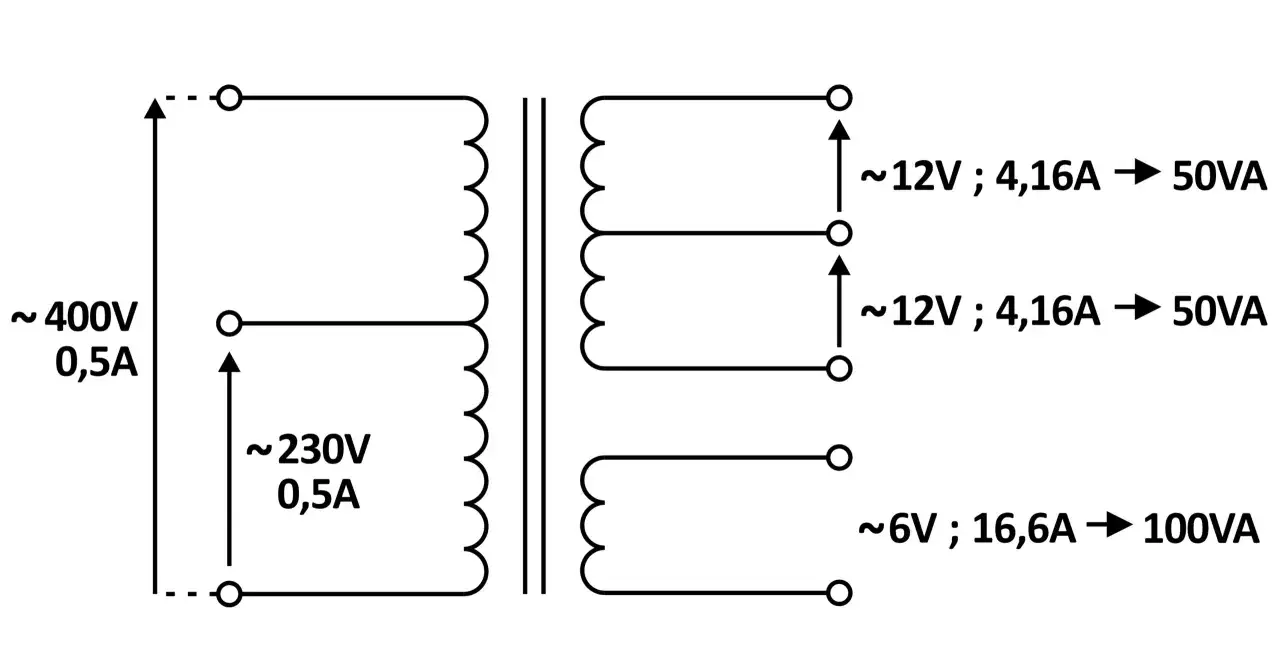

Przydatne są też odczepy, czyli dodatkowe wyprowadzenia uzwojenia. Dzięki nim jeden transformator może pracować w kilku wariantach napięcia wejściowego lub wyjściowego, co ułatwia dopasowanie do instalacji. W prostych projektach bywa to wygodniejsze niż kupowanie kilku osobnych modeli.
Warto zapamiętać prostą zasadę: dobry wybór transformatora zaczyna się od przekładni, ale kończy na mocy, obciążeniu i warunkach pracy. Jeśli któryś z tych elementów jest pominięty, całość może działać tylko pozornie poprawnie.
To właśnie dlatego przy zakupie nie skupiam się wyłącznie na jednym napisie na obudowie, tylko patrzę na cały zestaw parametrów i dopasowuję go do zadania, które ma wykonać.
Co zostaje najważniejsze, gdy liczysz i dobierasz transformator
Jeśli mam zamknąć ten temat w kilku praktycznych wnioskach, powiedziałbym tak: liczba zwojów wyznacza napięcie, obciążenie wyznacza spadek napięcia, a moc wyznacza, czy układ przetrwa dłuższą pracę bez problemów. Tyle wystarczy, żeby dobrze czytać tabliczkę znamionową i nie kupować urządzenia tylko dlatego, że "pasuje z grubsza".
W codziennej pracy najlepiej działa podejście spokojne i techniczne. Najpierw sprawdzasz wymagane napięcie, potem moc, na końcu warunki pracy i sposób prostowania lub stabilizacji, jeśli potrzebujesz napięcia stałego. Dzięki temu transformator nie jest przypadkowym elementem instalacji, tylko świadomie dobranym podzespołem, który robi dokładnie to, czego oczekujesz.
