W układach elektronicznych masa jest jednocześnie punktem odniesienia, drogą powrotu prądu i elementem, który potrafi uratować albo zrujnować projekt. Wyjaśniam tu, czym naprawdę jest GND, kiedy różni się od uziemienia, jak prowadzić połączenia masy na płytce i jak rozpoznawać błędy, które później objawiają się brumem, resetami albo niestabilnym pomiarem. To są podstawy, ale właśnie na nich najczęściej wygrywa albo przegrywa cały układ.
Najważniejsze zasady pracy z masą w układach elektronicznych
- Masa w schemacie to przede wszystkim punkt odniesienia i droga powrotu prądu, nie zawsze „ziemia”.
- AGND, DGND, PGND i PE pełnią różne role, więc nie należy ich łączyć przypadkiem.
- Najlepsza ścieżka dla zakłóceń to zwykle najkrótsza i najniżej impedancyjna, a nie tylko „najbliższa na rysunku”.
- Płaszczyzna masy, krótkie połączenia i poprawne odsprzęganie robią większą różnicę niż sztuczne dzielenie pola miedzi.
- Multimetr sprawdza ciągłość, ale o jakości masy przy wyższych częstotliwościach więcej powie oscyloskop.
Masa w układzie to punkt odniesienia, a nie zawsze ziemia
Najpierw rozdzielam dwa pojęcia: masa układu i uziemienie ochronne. W schemacie masa to umowny poziom 0 V, czyli punkt odniesienia dla pozostałych napięć; w praktyce może być związana z obudową, przewodem PE albo wcale nie mieć żadnego fizycznego kontaktu z ziemią. W układzie bateryjnym masa „pływa” względem otoczenia i to jest normalne.
Problem zaczyna się wtedy, gdy traktuje się każdy symbol masy tak, jakby oznaczał to samo. W zasilaczu, w mikrokontrolerze i w torze audio te pojęcia często się przenikają, ale ich rola bywa zupełnie inna. Ja zwykle zaczynam od jednego pytania: którędy wraca prąd? Jeśli nie ma na to prostej odpowiedzi, układ bardzo często zaczyna zachowywać się gorzej, niż wynikałoby to ze schematu.
W instalacjach 230 V w Polsce przewód ochronny PE służy bezpieczeństwu ludzi i obudowy, a nie prowadzeniu sygnałów. To ważne rozróżnienie, bo w elektronice „masa” może być sygnałowa, zasilająca albo ochronna, ale nie oznacza automatycznie tego samego. Z takiego rozdzielenia najłatwiej przejść do tego, jakie rodzaje masy realnie spotyka się w projektach.
Rodzaje masy, które naprawdę spotkasz w projekcie
W dokumentacji producentów nie warto czytać skrótów powierzchownie. Ten sam napis przy pinie nie zawsze oznacza identyczną funkcję, a w zasilaniu i pomiarach różnica bywa większa, niż wygląda na pierwszy rzut oka. Poniżej zestawiam najczęstsze odmiany, z którymi pracuję najczęściej.
| Oznaczenie | Co oznacza | Gdzie występuje | Na co uważać |
|---|---|---|---|
| AGND | Masa analogowa, czyli odniesienie dla sygnałów wrażliwych na szum | ADC, audio, czujniki, układy pomiarowe | Nie powinna przenosić dużych prądów impulsowych z części mocy |
| DGND | Masa cyfrowa dla logiki i szybkich przełączeń | Mikrokontrolery, interfejsy, pamięci, logika cyfrowa | Szybkie zbocza mogą powodować zakłócenia typu ground bounce |
| PGND | Masa mocy, przez którą płyną większe i bardziej impulsowe prądy | Przetwornice, końcówki mocy, sterowanie tranzystorami | Pętla prądowa musi być krótka i dobrze zamknięta |
| PE / chassis | Uziemienie ochronne albo masa obudowy | Urządzenia sieciowe, metalowe obudowy, ekranowanie | Nie należy go mylić z masą sygnałową |
| Common GND | Wspólny punkt odniesienia całego układu | Proste projekty, moduły bateryjne, małe systemy | Sprawdza się tylko wtedy, gdy prądy powrotne nie zaczynają sobie przeszkadzać |
W praktyce AGND i DGND często łączy się w jednym kontrolowanym miejscu, a nie „na wszelki wypadek” w wielu punktach. To nie jest sztywna reguła dla wszystkich płytek, tylko podejście, które ma sens wtedy, gdy jedna część układu jest czuła, a druga generuje wyraźnie większy hałas. Z takiego rozróżnienia wynika najważniejsza zasada projektowa: nie tylko co łączysz, ale też gdzie to robisz.
Jak prowadzić połączenie masy na płytce bez proszenia się o zakłócenia
Ja zaczynam projektowanie od ścieżki powrotu, a dopiero potem rysuję sygnały. To podejście brzmi banalnie, ale w praktyce oszczędza najwięcej czasu, bo prąd nie wraca „jak chce” ani „najkrótszą linią na kartce”, tylko drogą o najmniejszej impedancji. Przy niższych częstotliwościach ważniejsza jest rezystancja, ale przy szybkich zboczach i impulsach coraz mocniej zaczyna dominować indukcyjność.

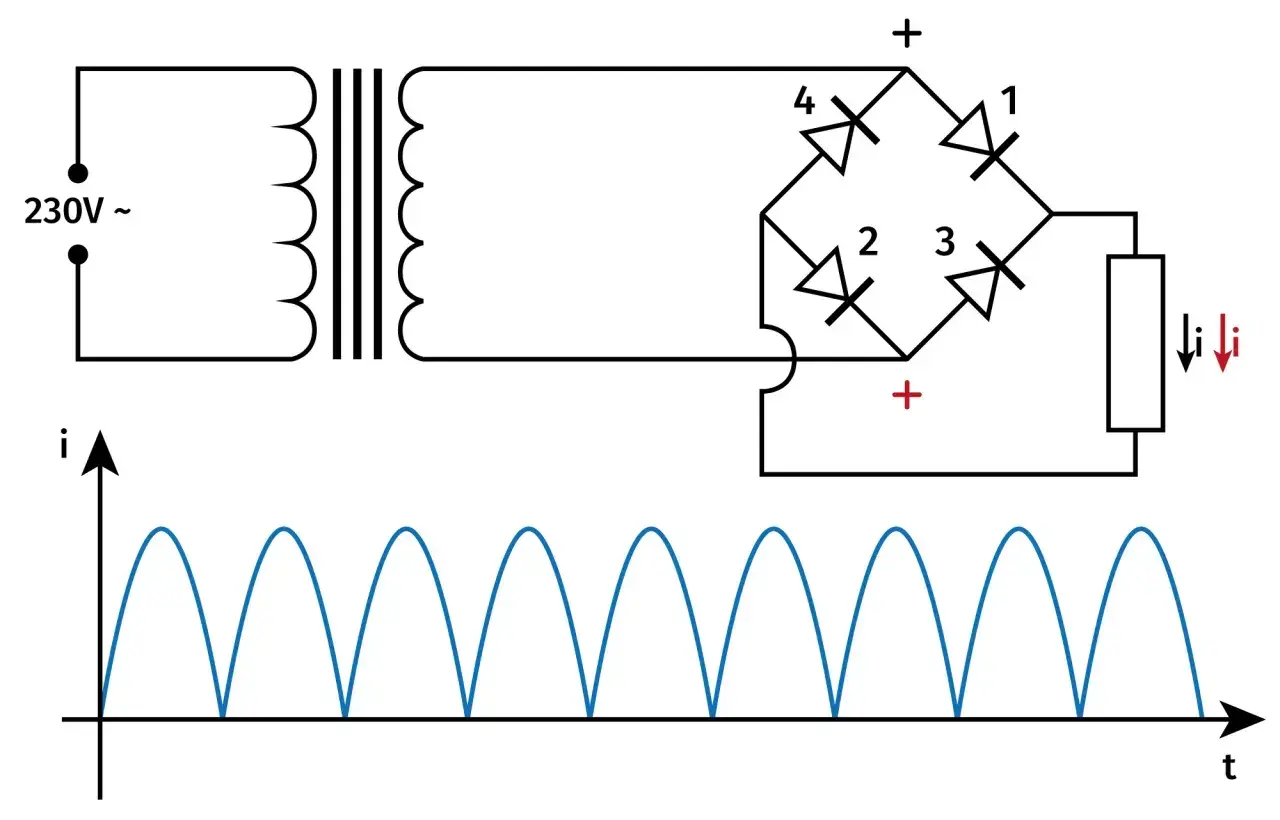

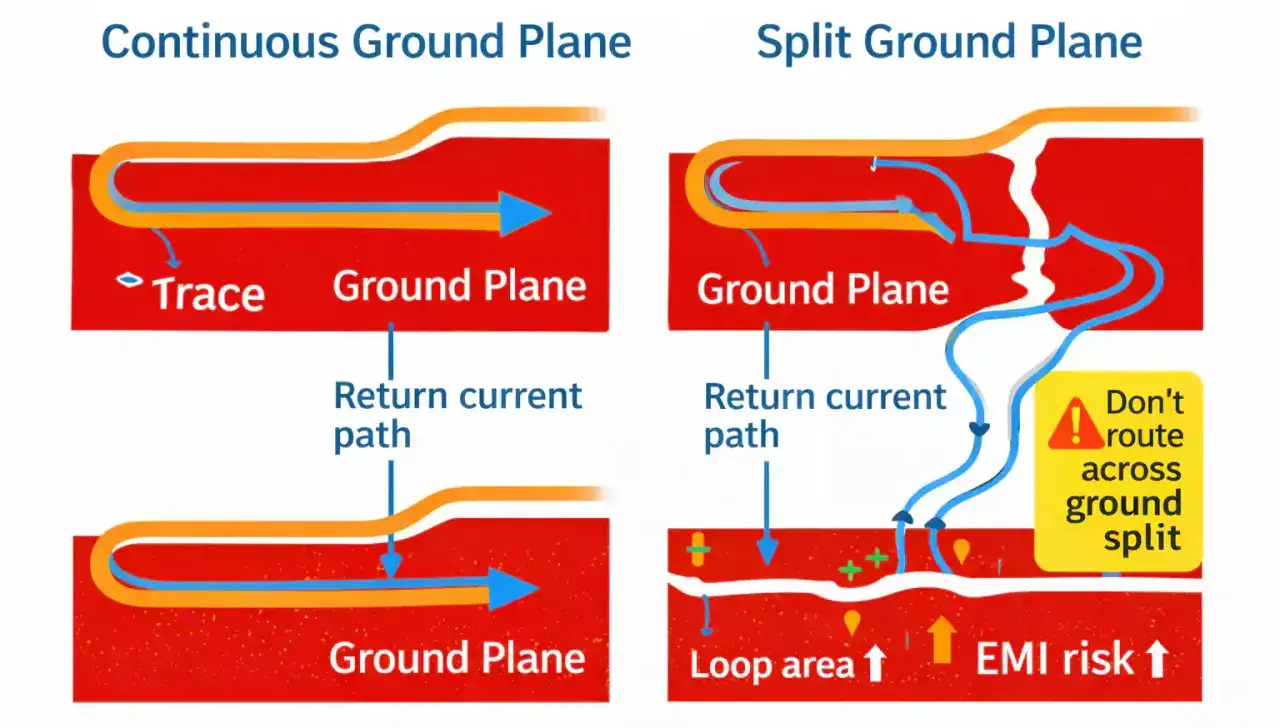

- Stosuj możliwie ciągłą płaszczyznę masy, zwłaszcza gdy układ ma szybkie zbocza lub większe prądy.
- Nie przecinaj płaszczyzny masy pod sygnałami wysokiej częstotliwości bez wyraźnego powodu.
- Kondensatory odsprzęgające umieszczaj jak najbliżej pinów zasilania i odpowiadających im punktów masy, żeby domknąć małą pętlę prądową.
- Jeśli łączysz część analogową i cyfrową, rób to zgodnie z notą katalogową, a nie według intuicji.
- Przy przejściu między warstwami używaj kilku przelotek, kiedy naprawdę trzeba odprowadzić większy prąd lub obniżyć impedancję połączenia.
W przetwornicy impulsowej największy problem robi zwykle mała, ale bardzo intensywna pętla prądowa wokół klucza, diody lub tranzystora, cewki i kondensatora. W układzie z mikrokontrolerem największy zysk daje stabilna referencja i dobre odsprzęganie lokalne. W torze audio z kolei słychać niemal wszystko, co wraca wspólną masą przez nieodpowiednie miejsce, więc tam porządek w prowadzeniu ścieżek ma szczególne znaczenie. Po zrozumieniu tego łatwiej zobaczyć, jakie błędy robi się najczęściej.
Błędy, które najczęściej psują układ
Najbardziej kosztowne błędy są zwykle banalne. Nie wynikają z „złego schematu” jako takiego, tylko z tego, że ktoś założył, iż masa zachowuje się jak idealny przewód bez oporu i bez indukcyjności. Tak nie jest, dlatego te same połączenia mogą działać dobrze w jednym projekcie i fatalnie w drugim.
| Objaw | Najczęstsza przyczyna | Co robić |
|---|---|---|
| Brum w audio | Pętla masy albo wiele połączeń do obudowy i PE | Ustalić jeden kontrolowany punkt odniesienia i ograniczyć niepotrzebne pętle |
| Reset mikrokontrolera | Ground bounce, zbyt cienka ścieżka powrotna, słabe odsprzęganie | Skrócić pętle prądowe, poprawić lokalne kondensatory i poszerzyć połączenia |
| Skaczący odczyt ADC | Wspólny powrót z obciążeniem mocy lub zakłócona masa analogowa | Rozdzielić strefy prądowe, uporządkować referencję i odsprzęganie |
| Dziwne dzwonienia na zboczach | Zbyt długa masa sondy albo niekorzystna geometria pętli | Zmierzyć krótszym połączeniem masy i sprawdzić układ pomiarowy |
| Nagrzewanie ścieżek | Za mały przekrój dla prądu, szczególnie w odcinku powrotnym | Poszerzyć miedź, dodać przelotki albo przejść na płaszczyznę masy |
W praktyce bardziej szkodzi mi sztuczne rozcinanie płaszczyzny masy niż jej brak. Jeśli nie ma wyraźnego powodu, nie tnę masy na wyspy tylko po to, żeby wyglądała „czyściej” na schemacie. Najpierw patrzę na to, którędy płyną prądy powrotne, a dopiero potem na etykiety. Gdy układ nadal zachowuje się podejrzanie, przechodzę do pomiaru, bo właśnie tam widać różnicę między teorią a rzeczywistością.
Jak sprawdzać masę multimetrem i oscyloskopem
Multimetr jest dobry do sprawdzenia ciągłości, ale nie mówi całej prawdy o jakości masy. Niski opór przy pomiarze „na sucho” nie oznacza jeszcze, że połączenie będzie stabilne pod obciążeniem albo przy szybkich impulsach. Dlatego przy diagnostyce patrzę na trzy rzeczy: połączenie DC, spadek napięcia pod obciążeniem i zachowanie przy szybkich zmianach.
- Najpierw sprawdzam ciągłość między punktami masy przy wyłączonym zasilaniu.
- Następnie mierzę spadek napięcia między lokalnymi punktami masy, kiedy układ pracuje pod obciążeniem.
- Jeśli pojawiają się zakłócenia, oglądam sygnał oscyloskopem z możliwie krótką masą sondy albo z sondą różnicową.
- Gdy widzę „dziwne” dzwonienie tylko przy długim przewodzie masy sondy, najpierw poprawiam pomiar, dopiero potem szukam usterki w układzie.
To ostatnie jest ważniejsze, niż wygląda. Długi przewód masy w oscyloskopie sam w sobie dodaje indukcyjność i potrafi stworzyć obraz problemu, którego w rzeczywistym układzie nie ma albo który wygląda znacznie gorzej, niż jest naprawdę. Przy urządzeniach sieciowych, zwłaszcza zasilanych z 230 V, trzeba też zachować rozsądek: nie podłącza się krokodylka masy sondy „gdziekolwiek”, tylko stosuje poprawne, bezpieczne metody pomiaru. W elektronice dużo błędów da się naprawić, ale pomiary zrobione źle potrafią skierować pracę w zupełnie złą stronę.
Co warto zapamiętać, zanim zaczniesz kolejny projekt
Jeśli mam zostawić jedną regułę, to tę: masa ma być przewidywalną drogą powrotną prądu, a nie przypadkowym zbiorem połączeń. Kiedy patrzę na nowy projekt, najpierw rysuję obieg prądów, potem miejscami odsprzęgam zasilanie, a dopiero na końcu dopracowuję szczegóły ścieżek. To proste podejście często daje lepszy efekt niż komplikowanie układu dodatkowymi podziałami, które nie mają uzasadnienia.
- Nie myl masy sygnałowej z uziemieniem ochronnym.
- Nie zakładaj, że jeden schemat prowadzenia masy pasuje do każdego układu.
- Przy szybkich sygnałach ważniejsza jest impedancja pętli niż sama długość ścieżki.
- W układach mieszanych trzymaj się zaleceń producenta scalaka, jeśli są konkretne.
- Gdy coś szumi, najpierw sprawdź masę i odsprzęganie, a dopiero później sam sygnał.
To zwykle oszczędza więcej czasu niż poprawianie całego schematu po fakcie, bo w elektronice dobre nawyki przy masie naprawdę przekładają się na stabilniejszy i cichszy układ.
