Mostek H do silnika DC - Jak działa, dobrać i uniknąć błędów

Silnik prądu stałego wydaje się prosty, dopóki nie trzeba odwrócić kierunku jego obrotów albo zatrzymać go szybciej niż pozwala sama bezwładność. Właśnie do tego służy mostek h, czyli układ, który pozwala zmieniać polaryzację na zaciskach silnika, a przy okazji sterować prędkością i hamowaniem. Poniżej wyjaśniam, jak działa taki układ, z czego się składa i jak go dobrać, żeby nie spalić tranzystorów przy pierwszym uruchomieniu.

Jak działa układ H, gdy silnik ma zmieniać kierunek

Najprościej myśleć o nim jak o czterech przełącznikach ustawionych wokół silnika. Dwie gałęzie zasilania tworzą kształt litery H, a silnik znajduje się pośrodku. Gdy załączasz jedną przekątną tranzystorów, prąd płynie w jedną stronę; gdy przełączasz drugą, bieguny na silniku odwracają się i wirnik zaczyna kręcić się przeciwnie.

To rozwiązanie dotyczy przede wszystkim silników szczotkowych DC. Właśnie dlatego jest tak popularne w małych napędach, gdzie trzeba raz otworzyć, raz zamknąć, a czasem po prostu szybko zahamować ruch. Ja lubię ten układ za to, że jest logiczny: jeśli rozumiesz drogę prądu, od razu rozumiesz zachowanie silnika.

W praktyce dokładna logika zależy od konkretnego drivera, więc tabelę zawsze traktuję jako model roboczy, a nie ślepy standard. Sam układ działa jednak zawsze według tej samej zasady: zmieniasz sposób przewodzenia tranzystorów, a więc zmieniasz kierunek przepływu prądu przez silnik. To prowadzi do pytania, gdzie taki układ naprawdę ma sens poza szkolnym schematem.

Gdzie taki układ przydaje się w domu, warsztacie i automatyce

W domu i warsztacie spotykam go częściej, niż wielu osobom się wydaje. Napęd rolet, siłownik liniowy, mały wózek robota, mechanizm zamka, wycieraczka modelarska, platforma testowa do elektroniki - wszędzie tam potrzebujesz dwóch kierunków i pewnego zatrzymania. Przy takim zastosowaniu pełny mostek nie jest dodatkiem, tylko podstawą sterowania.

• Rolety i żaluzje - ruch w górę i w dół wymaga prostej, ale odpornej zmiany polaryzacji.
• Siłowniki i zamki - ważne jest nie tylko ruszenie, ale też zatrzymanie w odpowiednim punkcie.
• Roboty mobilne - dwa silniki muszą reagować szybko, także przy skręcaniu i cofnięciu.
• Mechanizmy warsztatowe - regulacja położenia bywa ważniejsza niż sama moc.

Jeśli silnik ma pracować tylko w jedną stronę, nie zawsze warto sięgać po pełny mostek. Czasem wystarczy prostszy tranzystor, prosty driver albo przekaźnik, a to oszczędza koszt i upraszcza projekt. Gdy jednak ruch ma być odwracalny i sterowany płynnie, taki układ staje się najrozsądniejszym wyborem. Żeby działał dobrze, trzeba jednak znać jego elementy.

Z czego składa się sensowny układ sterujący

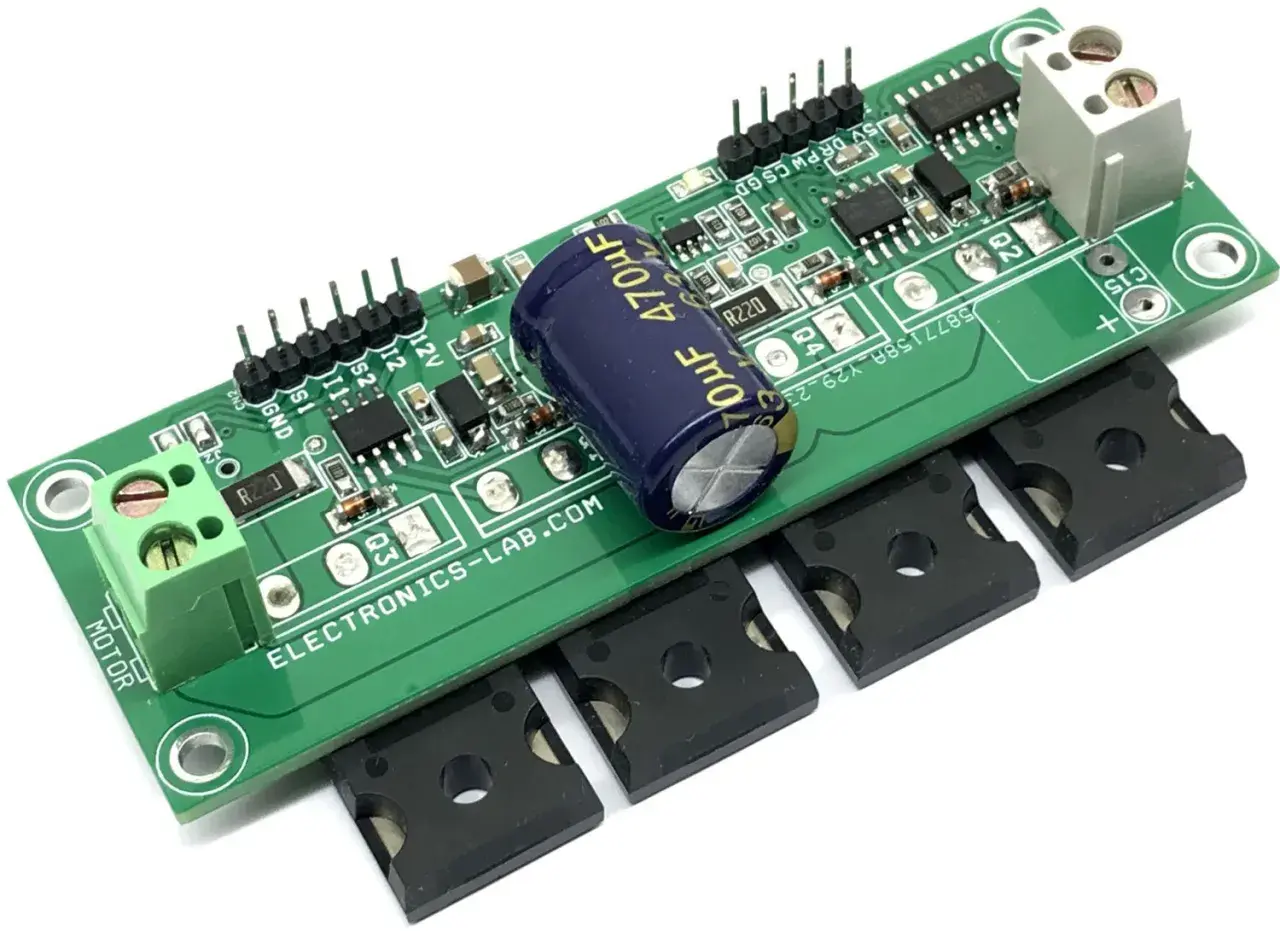

W wersji dyskretnej są to zwykle cztery tranzystory mocy, najczęściej MOSFET-y, plus układ sterujący ich bramkami. W wersji scalonej wiele z tych funkcji jest już zamkniętych w jednym driverze, ale zasada pozostaje ta sama. Ja przy doborze patrzę nie tylko na samą moc, lecz także na zabezpieczenia i jakość prowadzenia prądu.

• Tranzystory mocy - przełączają prąd silnika i decydują o sprawności układu.
• Driver bramek - zapewnia szybkie i poprawne sterowanie MOSFET-ami.
• Diody lub ścieżki swobodnego przepływu - pomagają rozładować energię indukcyjną przy wyłączaniu silnika.
• Kondensatory odsprzęgające - tłumią szpilki napięcia przy starcie i przy zmianie kierunku.
• Pomiar prądu i zabezpieczenia - pozwalają wykryć przeciążenie, zablokowany wirnik i przegrzanie.

W dobrze zaprojektowanym sterowniku te elementy współpracują ze sobą, a nie tylko stoją obok siebie na schemacie. Im lepiej je rozumiesz, tym łatwiej przewidzieć, co się stanie przy starcie, zatrzymaniu i zmianie biegu. Następny krok to praktyczne sterowanie: kierunek, prędkość i hamowanie.

Jak sterować prędkością, hamowaniem i zmianą kierunku

Do regulacji prędkości najczęściej używa się PWM, czyli szybkiego włączania i wyłączania zasilania z odpowiednim wypełnieniem. Dla silnika wygląda to jak zmiana napięcia średniego, ale w rzeczywistości ważna jest też odpowiedź prądowa i cieplna. Dlatego nie zmieniam kierunku pod pełnym obciążeniem, tylko najpierw sprowadzam PWM do zera albo robię krótką przerwę.

1. Zejdź z PWM do 0%.
2. Odczekaj krótki czas, zwykle od kilku do kilkudziesięciu milisekund w małych napędach.
3. Przełącz stan kierunku lub logikę wejść.
4. Dopiero potem zwiększaj wypełnienie po nowej stronie.

Hamowanie aktywne polega na takim sterowaniu gałęziami mostka, by silnik był wyraźnie spowalniany, a nie tylko puszczony na luz. Swobodny wybieg oznacza zaś stan wysokiej impedancji, w którym napęd zwalnia sam z siebie. Różnica jest istotna, bo w napędach z dużą bezwładnością aktywne hamowanie daje krótszy czas zatrzymania, ale też większe obciążenie prądowe. Właśnie dlatego wybór trybu pracy ma bezpośredni wpływ na dobór samego sterownika.

Ja zwykle zaczynam od pytania, ile prądu silnik bierze w normalnej pracy, a ile bierze przy starcie i przy zablokowaniu wirnika. To właśnie te dwa ostatnie przypadki najczęściej niszczą źle dobrany układ. Gdy masz już orientację w sterowaniu, pora dobrać sam driver tak, żeby nie działał na granicy możliwości.

Jak dobrać driver do silnika, żeby nie zgadywać

Największy błąd początkujących polega na patrzeniu wyłącznie na napięcie zasilania. To za mało. Silnik podczas rozruchu potrafi pobrać wyraźnie więcej prądu niż w ustalonej pracy, a przy zatrzymanym wirniku prąd rośnie jeszcze bardziej. Właśnie dlatego dobór robię zawsze z zapasem, a nie na styk.

• Prąd ciągły i szczytowy - sterownik musi znieść rozruch oraz chwilowe przeciążenia.
• Napięcie zasilania - zakres pracy powinien obejmować realne warunki, nie tylko wartość z zasilacza.
• Straty i chłodzenie - im wyższe RDS(on) albo większy spadek napięcia, tym więcej ciepła.
• Zabezpieczenia - nadprąd, przegrzanie, spadek napięcia i czasem odwrócona polaryzacja.
• Interfejs sterowania - prosty IN/IN, PH/EN albo rozbudowany SPI, zależnie od projektu.

Jako praktyczną regułę roboczą traktuję zapas prądowy, a nie idealne dopasowanie do katalogu. W małych projektach warto mieć margines, bo realny napęd nigdy nie pracuje w warunkach laboratoryjnych: dochodzi tarcie, zimny start, spadki napięcia na przewodach i zwykłe błędy montażowe. To właśnie prowadzi do najczęstszych usterek.

Najczęstsze błędy, które kończą się grzaniem albo ciszą zamiast ruchu

• Dobór po prądzie pracy, nie po prądzie rozruchu - układ działa na stole, ale przegrywa przy pierwszym większym obciążeniu.
• Brak wspólnej masy - sterownik i mikrokontroler nie rozumieją się, mimo że na schemacie wszystko wygląda poprawnie.
• Za małe kondensatory przy zasilaniu - silnik generuje szpilki, a elektronika reaguje resetem albo błędem.
• Zmiana kierunku bez przerwy - to prosty sposób na skok prądu i nagłe grzanie tranzystorów.
• Mylenie hamowania ze swobodnym biegiem - w wielu driverach te tryby wyglądają podobnie na wejściach, ale działają inaczej na silniku.
• Zbyt cienkie przewody i słabe połączenia - spadek napięcia rośnie, a napęd zaczyna pracować niestabilnie.

W takich przypadkach problem nie leży zwykle w samym pomyśle, tylko w detalach wykonania. Żeby ich uniknąć, zawsze robię kilka prostych testów zanim podam pełne zasilanie na docelowy napęd.

Co sprawdzam przed pierwszym uruchomieniem i dopiero potem podaję pełne zasilanie

1. Porównuję notę katalogową sterownika z tym, jak naprawdę chcę go użyć.
2. Uruchamiam układ z zasilaczem z ograniczeniem prądu.
3. Testuję najpierw bez obciążenia mechanicznego albo z lekkim obciążeniem.
4. Sprawdzam, czy przy zmianie kierunku nie pojawia się wyraźny skok poboru prądu.
5. Dotykowo lub termometrem kontroluję temperaturę układu po kilkudziesięciu sekundach pracy.

Jeśli coś nagrzewa się natychmiast, nie traktuję tego jako „normalnego docierania”, tylko jako sygnał ostrzegawczy. W praktyce dobrze dobrany układ H jest prosty w obsłudze, ale wymaga szacunku do prądu, ciepła i krótkich chwil przełączania. Gdy zadbasz o te trzy rzeczy, taki napęd działa przewidywalnie i bardzo dobrze sprawdza się w domowych oraz warsztatowych projektach.
