Bramka XOR to prosty, ale bardzo użyteczny element logiki cyfrowej: daje stan wysoki tylko wtedy, gdy wejścia się różnią. W praktyce przydaje się zarówno przy nauce podstaw elektroniki, jak i przy projektach na płytce stykowej, gdzie trzeba szybko zrozumieć, kiedy sygnał ma się przełączyć, a kiedy pozostać bez zmian. Pokażę tu działanie, tabelę prawdy, typowe zastosowania i najczęstsze pułapki, które początkujący zwykle pomijają.
Najważniejsze informacje w skrócie
- Alternatywa wykluczająca zwraca 1 tylko wtedy, gdy jej dwa wejścia mają różne stany.
- Dla dwóch bitów działa jak „różnica”, a nie jak zwykłe OR, które reaguje na każdy stan wysoki.
- Przy większej liczbie wejść układ XOR często buduje się kaskadowo, a wynik odpowiada parzystości liczby jedynek.
- W elektronice cyfrowej używa się jej m.in. w sumatorach, detekcji parzystości i prostych układach porównujących bity.
- W praktyce trzeba pilnować poziomów logicznych, stabilnych wejść i drgań styków przy przyciskach.
Na czym polega alternatywa wykluczająca
Najprościej patrzę na ten układ jak na test różnicy. Jeśli oba wejścia są takie same, wyjście ma 0. Jeśli jedno wejście jest 0, a drugie 1, wyjście przechodzi w 1. To właśnie sprawia, że alternatywa wykluczająca jest tak wygodna w logice cyfrowej: nie interesuje jej sam fakt obecności sygnału, tylko to, czy sygnały nie są ze sobą zgodne.
W zapisie algebraicznym często oznacza się ją symbolem ⊕. Dla dwóch bitów można o niej myśleć jak o dodawaniu modulo 2, bez przeniesienia. Ten punkt widzenia bardzo pomaga, gdy później dochodzą układy sumujące albo porównywanie wielu bitów naraz.
Jeżeli masz trzy lub więcej wejść, zasada pozostaje podobna, ale interpretacja jest jeszcze prostsza: na wyjściu pojawia się 1 wtedy, gdy liczba stanów wysokich jest nieparzysta. To przydatne, bo od razu tłumaczy, dlaczego ten układ tak często pojawia się w detektorach parzystości i bardziej złożonych blokach arytmetycznych. Dzięki temu łatwiej przejść od samej definicji do realnego czytania tabeli prawdy.
Jak czytać tabelę prawdy i symbol układu
Najlepiej zacząć od czterech klasycznych kombinacji. Tabela prawdy porządkuje temat bez zgadywania, a po chwili widać wzór, który trudno przeoczyć: 1 pojawia się tylko przy różnych wejściach.
| A | B | OR | XOR | XNOR |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 1 |
| 0 | 1 | 1 | 1 | 0 |
| 1 | 0 | 1 | 1 | 0 |
| 1 | 1 | 1 | 0 | 1 |
W praktyce różnica między OR a XOR bywa źródłem najczęstszych pomyłek. OR „łapie” każdy stan wysoki, natomiast XOR działa bardziej selektywnie i przepuszcza tylko nierówność. XNOR jest jego odwrotnością: daje 1 wtedy, gdy wejścia są zgodne. Dobrze to pamiętać, bo przy projektowaniu układów łatwo przez przypadek wybrać niewłaściwą funkcję i dopiero na płytce zauważyć, że logika zachowuje się odwrotnie niż zakładałem.
Symbol graficzny zwykle przypomina bramkę OR, ale ma dodatkową linię po stronie wejść. To drobiazg, a jednak bardzo ważny, bo pozwala odróżnić dwa podobne znaki bez czytania podpisu. Gdy już wiesz, czego szukać na schemacie, przejście od teorii do praktyki robi się dużo prostsze.
Gdzie ten układ naprawdę się przydaje
XOR nie jest ciekawostką z podręcznika. W układach cyfrowych używa się go tam, gdzie trzeba wykryć różnicę, porównać bity albo zbudować prostą logikę przełączania. Najważniejsze zastosowania, które warto zapamiętać, to:

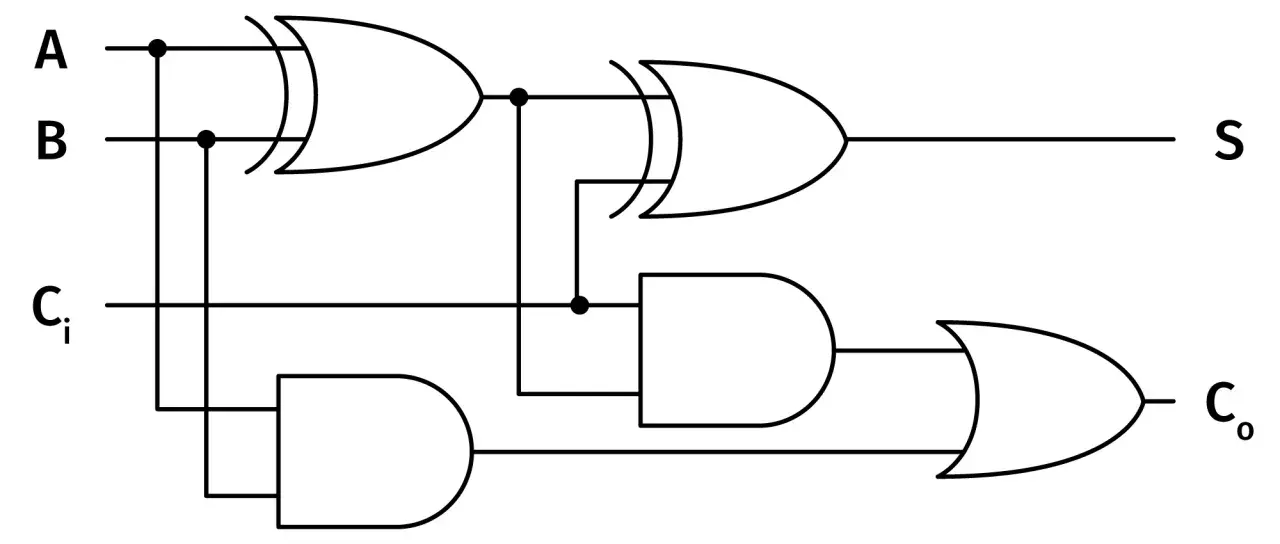

- Sumatory binarne - tu XOR odpowiada za część „bez przeniesienia”, dlatego tak często pojawia się w blokach arytmetycznych.
- Detekcja parzystości - jeśli liczba jedynek ma być parzysta lub nieparzysta, XOR świetnie nadaje się do kontroli błędów transmisji.
- Porównywanie stanów - gdy chcesz wykryć, czy dwa sygnały różnią się od siebie, ten układ robi to bardzo bezpośrednio.
- Modele przełączników - jako intuicyjny odpowiednik zachowania dwóch przełączników sterujących jednym obwodem, gdzie stan zależy od różnicy położeń.
W domowych projektach i na płytce stykowej ten ostatni punkt jest szczególnie pomocny, bo pozwala zrozumieć logikę działania bez wchodzenia od razu w skomplikowaną teorię. Ja często zaczynam właśnie od prostego przykładu „różnica daje wynik”, bo to skraca drogę do zrozumienia bardziej złożonych bloków, takich jak sumatory czy kontrolery bitów.
Jak wykorzystać go w prostym projekcie na płytce
Jeśli chcesz podejść do tematu praktycznie, najwygodniej zacząć od gotowego układu scalonego. Popularny 74HC86 zawiera cztery niezależne bramki 2-wejściowe i pracuje w zakresie zasilania 2,0-6,0 V, więc dobrze pasuje do wielu szkolnych i hobbystycznych projektów. To właśnie taka wygoda sprawia, że w prostych układach nie trzeba budować całej logiki z tranzystorów od zera.
W projekcie warto pamiętać o trzech rzeczach. Po pierwsze, wejścia nie mogą „wisieć w powietrzu” - szczególnie w CMOS-ie stan niepodłączony często kończy się losowym zachowaniem. Po drugie, przy przyciskach i przełącznikach mechanicznych trzeba uwzględnić drgania styków, bo bez filtracji układ może kilka razy zmienić stan zamiast raz. Po trzecie, jeśli potrzebujesz XOR dla trzech sygnałów, zwykle łączy się kilka bramek w kaskadę, a nie szuka jednej „magicznej” kostki, która zrobi wszystko naraz.
W praktyce lubię też dodać przy takim układzie kondensator odsprzęgający 100 nF blisko nóżek zasilania. To drobny element, ale potrafi wyraźnie poprawić stabilność pracy, zwłaszcza na płytce stykowej, gdzie przewody i połączenia są dłuższe niż w gotowym module. Taki detal często decyduje o tym, czy układ działa od pierwszego uruchomienia, czy zaczyna sprawiać problemy dopiero po kilku zmianach stanu.
Najczęstsze błędy i ograniczenia, które wychodzą dopiero przy uruchamianiu
Najwięcej kłopotów widzę zwykle nie w samej definicji, ale w oczekiwaniach wobec układu. Ktoś zakłada, że XOR zachowa się jak OR, więc spodziewa się jedynki przy dowolnym stanie wysokim. Ktoś inny podłącza kilka wejść bez przemyślenia kaskady i dziwi się, że wynik przestaje być intuicyjny. Jeszcze ktoś zostawia wejście niepodłączone i dostaje losowe efekty, które wyglądają jak „uszkodzony układ”, choć problem leży wyłącznie w montażu.
- Nie myl XOR z OR - tu wyjście zależy od różnicy, a nie od samej obecności jedynki.
- Nie traktuj XNOR jako tego samego układu „tylko odwrotnie” bez sprawdzenia tabeli prawdy.
- Nie zostawiaj wejść bez ustalonego stanu, zwłaszcza w CMOS.
- Przy przyciskach zawsze licz się z odbiciem styków.
- Przy większej liczbie wejść pamiętaj, że wynik zależy od parzystości jedynek, a nie od „większości”.
Jeśli chcesz, żeby układ działał przewidywalnie, najpierw sprawdź poziomy logiczne, potem zasilanie, a dopiero na końcu samą funkcję. Taka kolejność oszczędza najwięcej czasu, bo w praktyce większość problemów z XOR-em nie wynika z teorii, tylko z niedopilnowania prostych szczegółów montażowych.
Co warto zapamiętać, zanim włączysz go do projektu
Najlepsza mentalna ściąga jest krótka: XOR daje 1 wtedy, gdy sygnały są różne. Jeśli w projekcie potrzebujesz wykrywania różnicy, parzystości albo prostej logiki „albo to, albo tamto”, ten układ pasuje naturalnie. Jeśli potrzebujesz czegoś innego, na przykład reakcji na dowolny stan wysoki, lepiej od razu sięgnąć po OR i nie walczyć z funkcją, która została zaprojektowana do zupełnie innego zadania.
W mojej praktyce najwięcej daje połączenie trzech rzeczy: poprawnej tabeli prawdy, stabilnego zasilania i prostego testu na stole przed ostatecznym montażem. To niewielki wysiłek, a pozwala uniknąć błędów, które później wyglądają jak „problem z układem”, choć są po prostu skutkiem złego podłączenia. Jeśli zaczynasz od tych podstaw, XOR szybko przestaje być abstrakcją i staje się jednym z najbardziej czytelnych elementów logiki cyfrowej.
