Podłączenie żyrandola 3 kable z sufitu w praktyce oznacza najczęściej pracę z układem L, N i PE, więc najważniejsze nie jest „dopasowanie kolorów na oko”, tylko bezpieczne rozpoznanie przewodów i poprawne połączenie ich w kostce albo szybkozłączce. W tym tekście pokazuję, jak odczytać instalację trójprzewodową, jak podłączyć lampę krok po kroku, co zrobić przy różnych układach przewodów i kiedy lepiej nie ryzykować samodzielnego montażu.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Najpierw odłącz zasilanie i sprawdź brak napięcia próbnikiem lub miernikiem, zanim dotkniesz jakiegokolwiek przewodu.
- W typowej instalacji sufitowej przewód niebieski to N, brązowy/czarny/szary to L, a żółto-zielony to PE.
- Przy trzech przewodach z sufitu zwykle podłączysz żyrandol na jedną strefę, czyli wszystkie żarówki będą świecić razem.
- Jeśli lampa ma metalową obudowę i zacisk ochronny, przewód PE trzeba podłączyć; jeśli oprawa jest klasy II, PE pozostaje osobno, ale nadal musi być bezpiecznie odizolowany.
- Nie zgaduj po kolorach w starej instalacji, jeśli przewody są sfatygowane, przestawione lub nietypowe.
- Przy ciężkim żyrandolu ważne jest nie tylko podłączenie, ale też solidne mocowanie do stropu lub odpowiedniego haka.
Co oznaczają trzy przewody wychodzące z sufitu
W mieszkaniu z typową instalacją jednofazową trzy przewody z punktu sufitowego najczęściej oznaczają komplet: faza L, neutralny N i ochronny PE. To dobry zestaw do standardowego żyrandola, ale nie daje jeszcze automatycznie możliwości osobnego włączania kilku sekcji lampy. Jeśli ktoś liczy, że przy takim układzie zrobi dwa niezależne obwody w oprawie, zwykle się rozczaruje.
| Przewód | Najczęstszy kolor | Rola | Co z nim robisz |
|---|---|---|---|
| L | brązowy, czarny, czasem szary | Przewód fazowy, doprowadza napięcie | Podłączasz do zacisku L w lampie |
| N | niebieski | Przewód neutralny | Podłączasz do zacisku N |
| PE | żółto-zielony | Przewód ochronny | Łączysz z zaciskiem ochronnym lub izolujesz, jeśli oprawa nie ma takiego zacisku |
Ja zawsze podchodzę do kolorów jak do wskazówki, a nie dowodu. W starszych mieszkaniach, po przeróbkach albo przy nietypowych naprawach izolacja potrafi wprowadzić w błąd, dlatego najpierw warto upewnić się, co faktycznie jest fazą, a co przewodem ochronnym. To prowadzi wprost do najważniejszego etapu, czyli przygotowania montażu bez improwizacji.
Zanim ruszysz z montażem, odłącz zasilanie i przygotuj narzędzia
Przy oświetleniu sufitowym nie ma miejsca na pracę „na szybko”. Ja zaczynam od wyłączenia właściwego bezpiecznika w rozdzielnicy, a potem sprawdzam brak napięcia w miejscu podłączenia. Dopiero kiedy mam pewność, że przewody są martwe, biorę się za odizolowanie żył i dopasowanie lampy do instalacji.
- próbnik dwubiegunowy albo miernik do sprawdzenia braku napięcia;
- śrubokręt, najlepiej izolowany;
- ściągacz izolacji lub ostry nożyk do przewodów;
- kostka śrubowa albo szybkozłączki;
- drabina, hak lub element mocujący zgodny z wagą lampy;
- taśma izolacyjna tylko pomocniczo, nie jako główne połączenie.
W praktyce przydaje się też chwila na oględziny: czy przewody nie są kruche, czy w puszce jest miejsce na połączenia i czy podsufitka żyrandola faktycznie przykryje kostkę. Jeśli widzisz przypalone końcówki, spękaną izolację albo luźne żyły aluminium, lepiej nie traktować tego jako zwykłego montażu dekoracyjnego. Przy instalacji elektrycznej szczegóły robią różnicę, więc najpierw warto upewnić się, że baza jest bezpieczna.
Jak podłączyć żyrandol krok po kroku

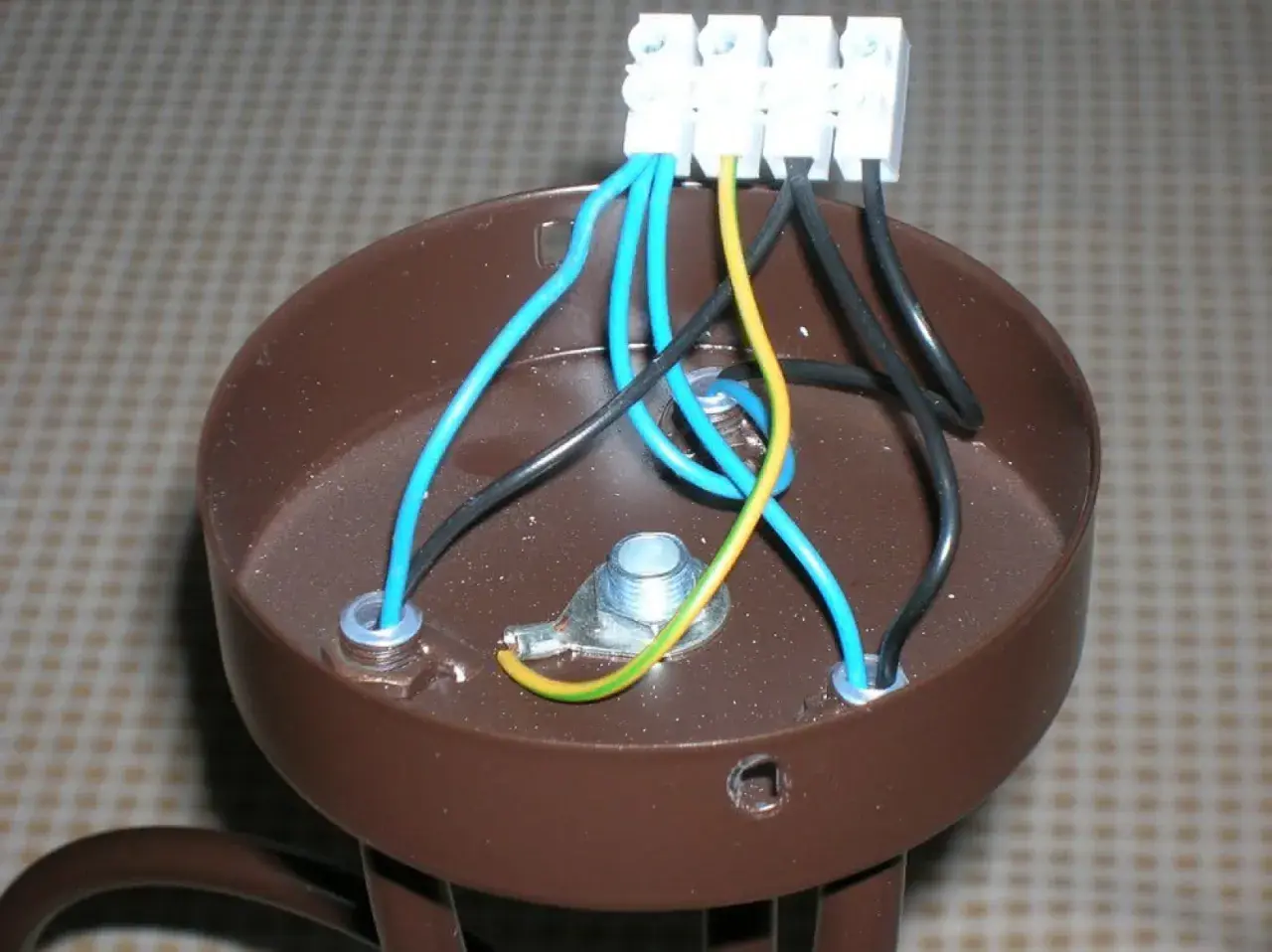

Gdy w suficie masz trzy przewody, a żyrandol jest przygotowany do standardowego zasilania 230 V, schemat jest zwykle prosty: L do L, N do N, PE do PE. Najważniejsze jest to, żeby nie skręcać żył „na siłę” i nie zostawiać gołego miedziaka poza złączką, bo to właśnie takie drobiazgi później powodują grzanie, iskrzenie albo wybicie zabezpieczenia.
- Wyłącz zasilanie i sprawdź brak napięcia w punkcie sufitowym.
- Otwórz podsufitkę lub osłonę lampy i przygotuj przewody tak, aby końcówki były czyste i równe.
- Odizoluj końcówki przewodów na około 1 cm, jeśli producent oprawy nie zaleca inaczej.
- Podłącz przewód fazowy lampy do przewodu fazowego z sufitu, neutralny do neutralnego, a ochronny do ochronnego.
- Dokręć połączenia lub zamknij szybkozłączki i upewnij się, że żadna żyła nie wystaje poza zacisk.
- Schowaj złącza w podsufitce tak, żeby nie były ściśnięte przez metalową osłonę ani przez mocowanie.
- Dopiero na końcu zamocuj mechanicznie żyrandol i wykonaj próbne włączenie.
| Sytuacja | Jak postąpić | Efekt |
|---|---|---|
| Żyrandol ma 3 przewody | Łączysz L, N i PE zgodnie z oznaczeniami | Standardowe działanie i uziemienie obudowy |
| Żyrandol ma 2 przewody | Łączysz L i N, a PE pozostawiasz osobno, jeśli oprawa nie ma zacisku ochronnego | Oprawa działa bez przewodu ochronnego tylko wtedy, gdy tak przewidział producent |
| Żyrandol ma 4 przewody lub dwa przewody fazowe | Przy jednym przewodzie fazowym z sufitu obie sekcje fazowe zwykle łączy się razem, jeśli instrukcja na to pozwala | Wszystkie żarówki świecą razem |
Jeśli masz lampę z kilkoma sekcjami, ale w suficie tylko jeden przewód fazowy, nie zrobisz z tego dwóch niezależnych stref bez przeróbki instalacji. I właśnie tu najczęściej pojawia się rozczarowanie, którego można uniknąć przed zakupem albo przed pierwszym przykręceniem kostki. Dlatego kolejna sekcja pokazuje, gdzie takie połączenie działa, a gdzie lepiej od razu zmienić założenia.
Gdy lampa i instalacja nie mają takiej samej liczby przewodów
W praktyce to najczęstszy powód pytań przy montażu. Z jednej strony masz sufit z trzema żyłami, z drugiej lampę, która bywa przygotowana pod różne scenariusze. Nie każda oprawa zachowuje się tak samo, więc nie warto udawać, że wystarczy mechanicznie „dopasować kabelki”.
Najprostszy układ to lampa z trzema przewodami i sufit z trzema przewodami. Wtedy wszystko jest czytelne i zgodne z oznaczeniami. Jeśli oprawa ma metalowe elementy, PE podłączam bez dyskusji. Jeśli to oprawa klasy II, przewodu ochronnego nie wpinam do N ani do L, tylko izoluję go w osobnym złączu.
Trudniejszy wariant to żyrandol z dwoma sekcjami, który fabrycznie może być przygotowany do sterowania oddzielnego. Przy jednym przewodzie fazowym z sufitu obie sekcje zwykle działają razem. To nie jest błąd montażu, tylko ograniczenie instalacji. Jeżeli ktoś naprawdę chce sterować osobno dwoma grupami żarówek, potrzebuje instalacji z dodatkowymi przewodami fazowymi i odpowiednim łącznikiem.
Najbardziej zdradliwy przypadek to stara instalacja, gdzie kolory nie zgadzają się z dzisiejszym standardem albo ktoś wcześniej już coś przerabiał. Tu nie wystarczy kierować się intuicją. Jeśli nie da się jednoznacznie ustalić roli przewodów, lepiej przerwać pracę i sprawdzić to miernikiem albo zlecić ocenę elektrykowi. To mniejszy koszt niż późniejsze szukanie zwarcia w całym obwodzie.
Skoro wiesz już, jak dopasować układ przewodów, pozostaje jeszcze druga połowa sukcesu: uniknięcie błędów, które z pozoru są drobne, a w praktyce psują cały montaż.
Najczęstsze błędy, które psują cały montaż
Przy takich pracach większość problemów nie wynika z samego schematu, tylko z pośpiechu. Ja najczęściej widzę kilka powtarzalnych błędów, które potem objawiają się migotaniem, brakiem światła albo grzaniem połączeń.
- łączenie przewodów wyłącznie „na kolor” bez sprawdzenia, co naprawdę jest fazą;
- zostawienie zbyt długiego odcinka gołej żyły poza kostką lub szybkozłączką;
- skręcanie przewodów bez porządnego zacisku, czyli bez realnego docisku styków;
- podłączanie przewodu ochronnego do neutralnego zamiast do odpowiedniego zacisku;
- ignorowanie instrukcji producenta oprawy, zwłaszcza przy lampach z kilkoma sekcjami;
- bagatelizowanie ciężaru lampy i montażu mechanicznego, jakby sam przewód miał ją utrzymać.
Moim zdaniem największy błąd to przekonanie, że skoro żyrandol świeci po pierwszym włączeniu, to wszystko jest dobrze. To za mało. Połączenie może być niby skuteczne, ale nadal słabe mechanicznie albo źle schowane. Właśnie dlatego po testowym uruchomieniu trzeba jeszcze ocenić stabilność i warunki pracy instalacji.
Kiedy lepiej zatrzymać się i wezwać elektryka
Są sytuacje, w których samodzielny montaż przestaje być rozsądną oszczędnością. Ja zatrzymuję się zawsze wtedy, gdy coś nie daje się jednoznacznie odczytać albo gdy ryzyko jest większe niż zysk z własnej pracy.
- przewody mają nietypowe kolory, są zniszczone albo nie da się ustalić ich funkcji;
- w suficie nie ma przewodu ochronnego, a lampa go wymaga;
- instalacja jest stara, przerabiana lub wykonana z aluminium;
- żyrandol jest ciężki i wymaga mocowania do elementu nośnego, a nie tylko do samej osłony;
- chcesz podzielić lampę na osobne strefy, ale w suficie masz tylko jeden przewód fazowy;
- po wyłączeniu bezpiecznika nadal nie masz pewności, że obwód jest rzeczywiście odłączony.
Warto też uważać przy sufitach podwieszanych i przy bardzo ciężkich oprawach. Samo podłączenie elektryczne może być poprawne, ale jeśli punkt mocowania nie przeniesie obciążenia, problem pojawi się po kilku dniach albo tygodniach. W takich przypadkach elektryk albo monter z doświadczeniem oszczędza nie tylko czas, ale też późniejsze poprawki.
Co sprawdzić po włączeniu światła, żeby nie wracać do poprawki
Po montażu nie zamykam tematu po pierwszym kliknięciu włącznika. Najpierw patrzę, czy wszystkie źródła światła zapalają się równo, czy nic nie miga i czy kostka nie nagrzewa się po kilku minutach pracy. Jeśli lampa ma metalową obudowę, sprawdzam też, czy przewód ochronny faktycznie został podłączony i czy oprawa siedzi stabilnie.
Dobrą praktyką jest również krótki przegląd po kilku dniach użytkowania. Jeśli po czasie coś zaczyna cykać, lekko brzęczeć albo przygasać, zwykle problem siedzi w połączeniu, a nie w samej żarówce. W takich sytuacjach nie dokręcam nic „na żywioł” pod napięciem, tylko najpierw wyłączam obwód i sprawdzam zaciski od początku.
Najpewniejszy schemat jest prosty: odłącz zasilanie, rozpoznaj L, N i PE, podłącz przewody zgodnie z oznaczeniami i nie próbuj wymuszać funkcji, których instalacja po prostu nie daje. Przy takim podejściu montaż lampy sufitowej staje się przewidywalny, a nie nerwowy, i właśnie o to chodzi przy domowej elektryce.
