Podłączenie silnika trójfazowego z czterema przewodami wygląda prosto tylko wtedy, gdy od razu wiadomo, co oznacza każda żyła i jaki układ pracy przewidział producent. W praktyce najwięcej błędów robi się przy rozpoznaniu przewodu ochronnego, odczycie tabliczki znamionowej i wyborze między gwiazdą a trójkątem. Poniżej rozpisuję to krok po kroku, tak żeby dało się bezpiecznie przygotować, podłączyć i sprawdzić taki napęd w typowej instalacji warsztatowej lub domowej.
Najpierw sprawdź tabliczkę i oznaczenia, potem łącz przewody
- W silniku trójfazowym z czterema żyłami czwarty przewód to najczęściej PE, czyli przewód ochronny, a nie neutralny.
- Typowy silnik ma w puszce zaciskowej 6 wyprowadzeń uzwojeń i osobny zacisk ochronny.
- Dobór połączenia gwiazda albo trójkąt zależy od napięcia z tabliczki znamionowej, nie od koloru przewodów.
- Na sieci 3x400 V najczęściej spotyka się silniki 230/400 V podłączane w gwiazdę albo 400/690 V podłączane w trójkąt.
- Po uruchomieniu trzeba sprawdzić kierunek obrotów, pobór prądu i temperaturę obudowy, bo to najszybciej zdradza błąd w podłączeniu.
Co naprawdę oznaczają cztery przewody przy silniku trójfazowym
Najczęściej chodzi po prostu o kabel 3 fazy + PE. Trzy żyły zasilają uzwojenia, a czwarta służy do ochrony przeciwporażeniowej i musi być przykręcona do obudowy silnika, zwykle do zacisku z symbolem uziemienia. To ważne rozróżnienie, bo przewodu ochronnego nie wolno traktować jak zwykłej żyły roboczej ani zastępować nim neutralnego.

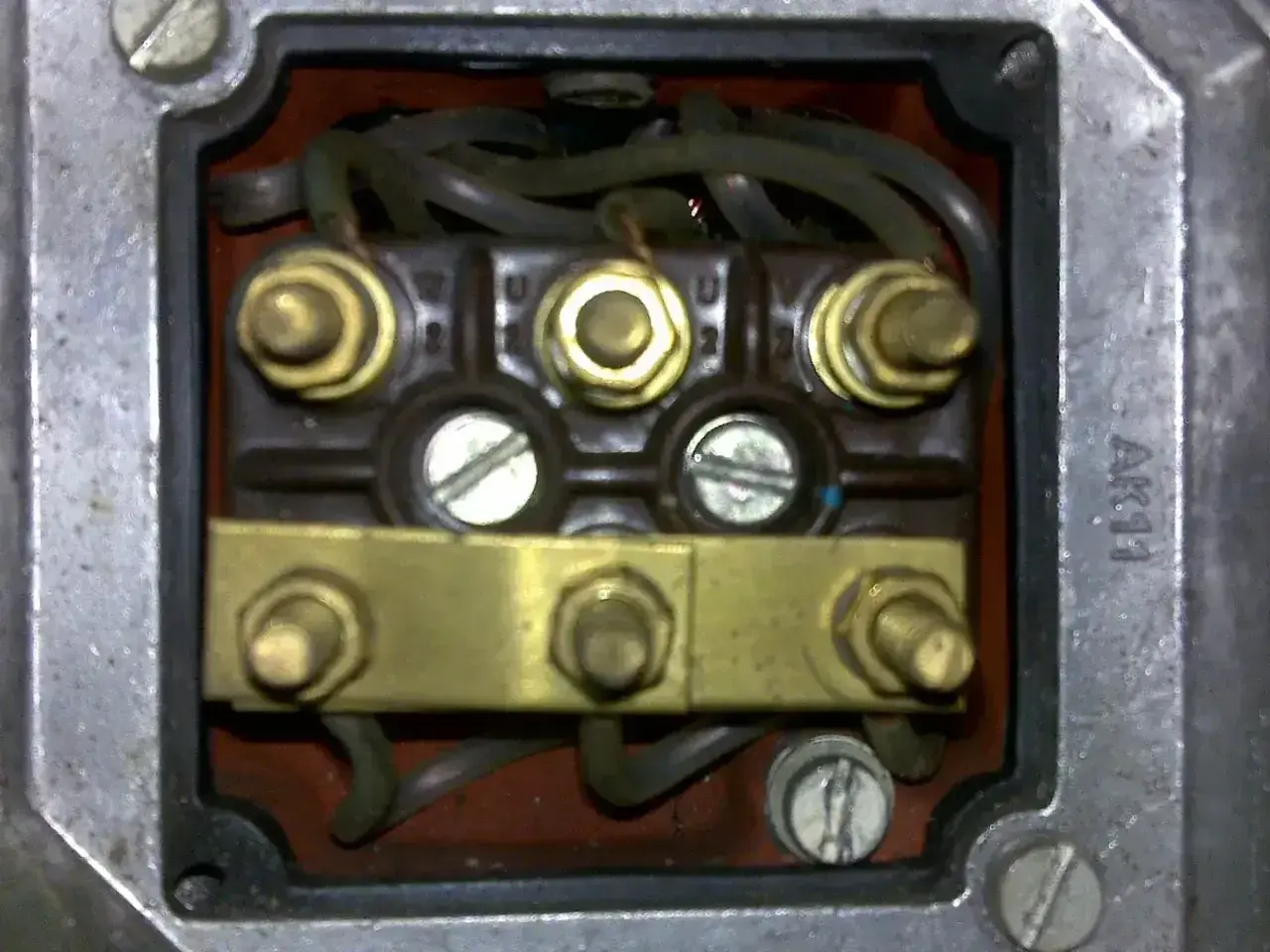

Z mojego doświadczenia wynika, że największe nieporozumienia zaczynają się wtedy, gdy ktoś widzi w kablu cztery żyły i zakłada, że to cztery przewody zasilające uzwojenia. W silniku trójfazowym to rzadkość. Zwykle w puszce zaciskowej masz sześć wyprowadzeń uzwojeń i jeden zacisk ochronny, a z zewnątrz dochodzą tylko trzy fazy oraz PE.
| Oznaczenie | Co oznacza | Jak to traktuję przy montażu |
|---|---|---|
| PE | Przewód ochronny | Łączę go z obudową silnika, przed uruchomieniem sprawdzam ciągłość połączenia |
| L1, L2, L3 | Trzy fazy zasilania | Podłączam do zacisków roboczych zgodnie ze schematem na pokrywie puszki |
| PTC, termik, styk temperatury | Czujnik lub zabezpieczenie termiczne | Wpinam do obwodu sterowania, nie do faz zasilających |
Jeśli czwarty przewód nie jest PE, tylko prowadzi do zabezpieczenia termicznego, nie wolno go podłączać „na oko”. Wtedy najpierw trzeba ustalić, czy silnik ma wbudowany czujnik temperatury, czy osobny styk odcinający zasilanie. To właśnie dlatego sama liczba żył nie wystarcza do bezpiecznego podłączenia. Następny krok to tabliczka znamionowa, bo to ona mówi, jak silnik ma pracować elektrycznie.
Jak czytać tabliczkę znamionową i oznaczenia zacisków
Na tabliczce znamionowej szukam przede wszystkim napięcia, sposobu połączenia i prądu znamionowego. To jest ważniejsze niż sam wygląd kabli. Jeśli silnik ma oznaczenie dwuzakresowe, zwykle jedna wartość dotyczy pracy w trójkącie, a druga w gwieździe. W polskiej instalacji 3x400 V odczytuję to bardzo dosłownie, bo od tego zależy, czy silnik będzie miał pełną moc, czy zacznie się grzać już po kilku minutach.
| Oznaczenie na tabliczce | Co zwykle oznacza | Jak podłączyć na 3x400 V |
|---|---|---|
| 230/400 V Δ/Y | Niższe napięcie w trójkącie, wyższe w gwieździe | Gwiazda |
| 400/690 V Δ/Y | Niższe napięcie w trójkącie, wyższe w gwieździe | Trójkąt |
| Jedna wartość napięcia | Silnik może mieć wykonanie specjalne albo wewnętrznie ustalony układ | Sprawdzam schemat na pokrywie puszki lub dokumentację producenta |
| U1, V1, W1 / U2, V2, W2 | Sześć wyprowadzeń uzwojeń | Ustawiam mostki zgodnie z układem pracy |
Praktyczna zasada jest prosta: na 400 V uzwojenie ma dostać takie napięcie, jakie przewidział producent dla danej konfiguracji. W silniku 230/400 V uzwojenia na zasilaniu 400 V pracują w gwieździe, a w silniku 400/690 V na 400 V pracują w trójkącie. Jeśli ktoś pomyli układ, silnik może buczeć, pobierać zbyt duży prąd albo od razu wybijać zabezpieczenie.
W standardowym silniku jednofunkcyjnym spotyka się też oznaczenia U1, V1, W1 oraz U2, V2, W2. To nie są przypadkowe symbole, tylko początki i końce uzwojeń. Dzięki nim można ustawić połączenie w gwiazdę lub trójkąt bez zgadywania. I właśnie ten etap najlepiej przejść bardzo spokojnie, bo tu najłatwiej popełnić kosztowny błąd.
Jak podłączyć silnik krok po kroku bez zgadywania
Ja zawsze zaczynam od odłączenia i zabezpieczenia zasilania. Samo wyłączenie wyłącznika nie wystarcza, jeśli ktoś może przypadkowo załączyć obwód w trakcie pracy. Dopiero potem otwieram puszkę zaciskową, sprawdzam oznaczenia i porównuję je z tabliczką znamionową.
- Odłącz zasilanie i upewnij się miernikiem, że na przewodach nie ma napięcia.
- Sprawdź tabliczkę znamionową, schemat na pokrywie puszki i oznaczenie zacisków.
- Przykręć przewód ochronny do zacisku PE na obudowie silnika.
- Podłącz trzy fazy do zacisków roboczych zgodnie z układem producenta.
- Ustaw mostki w gwiazdę albo trójkąt, jeśli silnik wymaga zewnętrznego mostkowania.
- Dokręć zaciski z wyczuciem i upewnij się, że żyła nie ma luzu po krótkim pociągnięciu.
- Zamknij puszkę, uruchom silnik na krótko i sprawdź kierunek obrotów.
Jeśli kierunek jest zły, nie kombinuję z przewodem ochronnym ani z układem mostków. Zmieniam po prostu kolejność dowolnych dwóch faz. To najszybszy i najbezpieczniejszy sposób odwrócenia obrotów w silniku trójfazowym. Wyjątek stanowią układy, w których odwrotny ruch mógłby zaszkodzić maszynie napędzanej, na przykład pompie, wentylatorowi z określonym kierunkiem pracy albo sprężarce.
Warto też pamiętać o dodatkowych przewodach sterujących. Jeśli silnik ma termik, PTC albo czujnik temperatury, te żyły nie trafiają na zaciski mocy. Wpinam je do obwodu ochrony albo sterowania, bo ich zadaniem jest odcięcie silnika przy przegrzaniu, a nie zasilanie uzwojeń. To drobny szczegół, ale właśnie on często decyduje o tym, czy napęd przeżyje pierwszy tydzień pracy.
Gwiazda czy trójkąt i dlaczego to ma znaczenie w praktyce
Ten temat wygląda na szkolny detal, ale w rzeczywistości decyduje o tym, czy silnik będzie pracował poprawnie. Przy połączeniu w gwiazdę każde uzwojenie dostaje niższe napięcie niż w trójkącie, dlatego taki układ wybiera się wtedy, gdy odpowiada mu to napięcie z tabliczki. W trójkącie uzwojenia pracują „mocniej”, a w gwieździe są odciążone.
Na sieci 3x400 V najczęściej spotykam dwa scenariusze. Pierwszy to silnik 230/400 V, który na 400 V pracuje w gwieździe. Drugi to silnik 400/690 V, który na 400 V pracuje w trójkącie. Pomylenie tych układów nie jest drobną pomyłką montażową. To błąd, który może skończyć się przegrzaniem albo zbyt słabym momentem rozruchowym.
Przy rozruchu gwiazda-trójkąt widać to jeszcze wyraźniej. W gwieździe napięcie na uzwojeniu spada do około 58% napięcia międzyfazowego, więc prąd i moment rozruchowy też są niższe. To bywa świetne przy lekkim starcie, na przykład w wentylatorach i pompach odśrodkowych, ale już gorzej sprawdza się przy ciężko ruszających maszynach. Jeśli obciążenie startuje „na twardo”, zbyt słaby rozruch może bardziej zaszkodzić niż pomóc.
Gdy mam wątpliwość, nie zgaduję. Sprawdzam schemat na pokrywie puszki, oznaczenie na tabliczce i dopiero potem układam mostki. W silnikach ze sterowaniem przez falownik zasada pozostaje podobna, ale sama logika podłączenia i prowadzenia kabla może być inna, więc wtedy trzymam się wyłącznie instrukcji napędu. Następny problem, z którym ludzie zwykle wpadają, to już nie sam schemat, tylko błędy popełnione tuż przed pierwszym uruchomieniem.
Najczęstsze błędy, które kończą się przegrzaniem albo wybiciem zabezpieczenia
Najczęściej widzę błędy banalne, ale kosztowne. Silnik sam w sobie zwykle nie jest winny, tylko podłączenie albo zbyt szybkie założenie, że „na pewno będzie działać”. Poniżej zebrałem problemy, które naprawdę pojawiają się najczęściej.
| Błąd | Co się dzieje | Jak reaguję |
|---|---|---|
| Pomylenie gwiazdy z trójkątem | Silnik buczy, grzeje się albo pobiera zbyt duży prąd | Natychmiast wyłączam zasilanie i wracam do tabliczki znamionowej |
| Brak podłączenia PE | Obudowa może stać się niebezpieczna przy uszkodzeniu izolacji | Nie uruchamiam silnika, dopóki obudowa nie jest poprawnie uziemiona |
| Użycie przewodu ochronnego jako roboczego | Wysokie ryzyko porażenia i niezgodność z instalacją | Przerywam montaż i poprawiam okablowanie |
| Luz na zaciskach | Grzanie połączeń, spadki napięcia, czasem zapach przypalonej izolacji | Dokręcam złącza i sprawdzam ponownie po krótkiej pracy |
| Brak sprawdzenia kierunku obrotów | Maszyna napędzana pracuje odwrotnie lub nieprawidłowo zasysa/tłoczy | Krótki test bez obciążenia i ewentualna zamiana dwóch faz |
Jeśli silnik ma osobne zabezpieczenie przeciążeniowe, ustawiam je na prąd znamionowy z tabliczki, a nie „na oko”. To drobiazg, który w praktyce robi ogromną różnicę. Zbyt niska wartość będzie wyłączać napęd bez potrzeby, a zbyt wysoka przestanie chronić silnik wtedy, gdy ochrona jest najbardziej potrzebna.
Drugi częsty błąd to uruchamianie napędu od razu pod pełnym obciążeniem. Ja zawsze robię pierwszy start możliwie lekko, a jeśli układ na to pozwala, sprawdzam najpierw sam kierunek i podstawową pracę silnika bez dużego obciążenia. Dzięki temu szybciej widać, czy problem jest elektryczny, czy mechaniczny. To prowadzi już prosto do końcowej kontroli, która mówi o silniku więcej niż sama próba włączenia.
Po pierwszym starcie sprawdź trzy rzeczy, które mówią najwięcej
Po krótkim uruchomieniu nie zamykam tematu od razu. Zostawiam silnik na kilka minut i patrzę na trzy rzeczy: prąd, temperaturę i dźwięk pracy. Jeśli którakolwiek z nich odbiega od normy, wracam do połączeń, bo to zwykle najkrótsza droga do znalezienia przyczyny.
- Pobór prądu - powinien mieścić się w okolicy wartości z tabliczki znamionowej, z uwzględnieniem realnego obciążenia.
- Temperatura obudowy - nie może rosnąć gwałtownie po kilku minutach pracy, zwłaszcza przy biegu jałowym.
- Wibracje i hałas - metaliczne dźwięki, buczenie albo mocne drgania często oznaczają zły układ, luźne połączenie albo problem mechaniczny.
Jeśli silnik napędza pompę, wentylator albo sprężarkę, kierunek obrotów sprawdzam szczególnie uważnie. W takich urządzeniach zły kierunek nie tylko obniża wydajność, ale bywa też niebezpieczny dla samej maszyny. W razie wątpliwości przerywam pracę, poprawiam kolejność faz i ponawiam test. To dużo bezpieczniejsze niż liczenie, że „jakoś się dotrze”.
Jeżeli po poprawnym podłączeniu silnik nadal grzeje się, wyłącza albo pracuje nierówno, nie szukam winy wyłącznie w kablach. Wtedy sprawdzam też stan łożysk, obciążenie mechaniczne i ewentualne uszkodzenie uzwojeń. Przy nietypowym wykonaniu, silniku po przeróbce albo napędzie z falownikiem lepiej zatrzymać się na etapie diagnozy niż ryzykować kosztowniejszą awarię. W takich przypadkach najrozsądniejsze jest podłączenie zgodne z dokumentacją albo wsparcie elektryka z doświadczeniem w napędach trójfazowych.
