Jak podłączyć włącznik światła - Poznaj schemat i uniknij błędów

Montaż łącznika w puszce nie jest trudny, ale wymaga porządku, bezpieczeństwa i znajomości zacisków. Poniżej pokazuję, jak podłączyć włącznik światła do puszki instalacyjnej, jak rozpoznać przewody i kiedy lepiej nie iść na skróty. Skupiam się na praktyce, bo w takich pracach najwięcej problemów robią drobne pomyłki: zły zacisk, za mało miejsca w puszce albo brak sprawdzenia napięcia.

Co przygotować, zanim odłączysz zasilanie

Przy standardowej wymianie łącznika zwykle wystarcza mi 15-30 minut, ale tylko wtedy, gdy instalacja jest czytelna, a puszka nie jest upchana do granic możliwości. Na start przygotuj śrubokręt z izolowaną rękojeścią, próbnik napięcia albo multimetr, ściągacz izolacji, nowy łącznik, ewentualnie złączki instalacyjne i latarkę. Jeśli dopiero planujesz nowe miejsce montażu, puszkę pod łącznik zwykle daje się po stronie klamki, około 105 cm nad podłogą i mniej więcej 15 cm od ościeżnicy.

Najważniejsze jest odłączenie obwodu w rozdzielnicy i potwierdzenie, że przewody rzeczywiście nie są pod napięciem. Sama pozycja wyłącznika nie wystarcza, bo opisy w skrzynce bywają nieprecyzyjne. Ja zawsze robię też zdjęcie przewodów przed odpięciem starego mechanizmu, żeby później nie zgadywać, który kabel był gdzie podłączony. Gdy masz już bezpieczny dostęp do puszki, można przejść do odczytania przewodów i zacisków.

Jak rozpoznać przewody i zaciski w puszce

W typowym obwodzie oświetleniowym łącznik rozłącza przewód fazowy, czyli ten, który zasila lampę. To kluczowa zasada, bo neutralnego przewodu nie prowadzi się przez zwykły mechaniczny łącznik. Kolory żył pomagają, ale nie są dowodem samym w sobie, zwłaszcza w starszych instalacjach, gdzie ktoś mógł już coś przerabiać.

Jeśli na obudowie nie widzisz takich oznaczeń, nie zgaduj. Sprawdź schemat nadrukowany na mechanizmie albo na jego tyle, bo różni producenci stosują inne symbole. W praktyce najczęściej spotkasz trzy kolory przewodów: brązowy, czarny lub szary jako fazowe, niebieski jako neutralny i żółto-zielony jako ochronny. Gdy masz przed sobą łącznik z większą liczbą zacisków, to może być model schodowy, świecznikowy albo smart, czyli już inny układ niż zwykły pojedynczy łącznik. I właśnie dlatego następnym krokiem jest podłączenie według funkcji, a nie według intuicji.

Jak podłączyć standardowy łącznik krok po kroku

W zwykłym łączniku pojedynczym działam zawsze według tego samego porządku: najpierw faza na wejście, potem przewód do lampy na wyjście, a na końcu uporządkowanie żył w puszce. To prosty układ, ale tylko wtedy, gdy nie próbujesz wciskać wszystkich przewodów pod jeden zacisk i nie mylisz przewodu zasilającego z powrotnym.

1. Wyłącz zasilanie odpowiedniego obwodu i upewnij się, że nie ma napięcia.
2. Zdejmij klawisz i ramkę, a potem odkręć stary mechanizm z puszki.
3. Odsłoń przewody na tyle, by wygodnie dostać się do zacisków. Zwykle wystarcza około 8-10 mm zdjętej izolacji, ale trzymaj się zaleceń producenta.
4. Podłącz przewód fazowy zasilający do zacisku L lub COM.
5. Przewód prowadzący do lampy podłącz do zacisku L1, 1 albo oznaczonego strzałką.

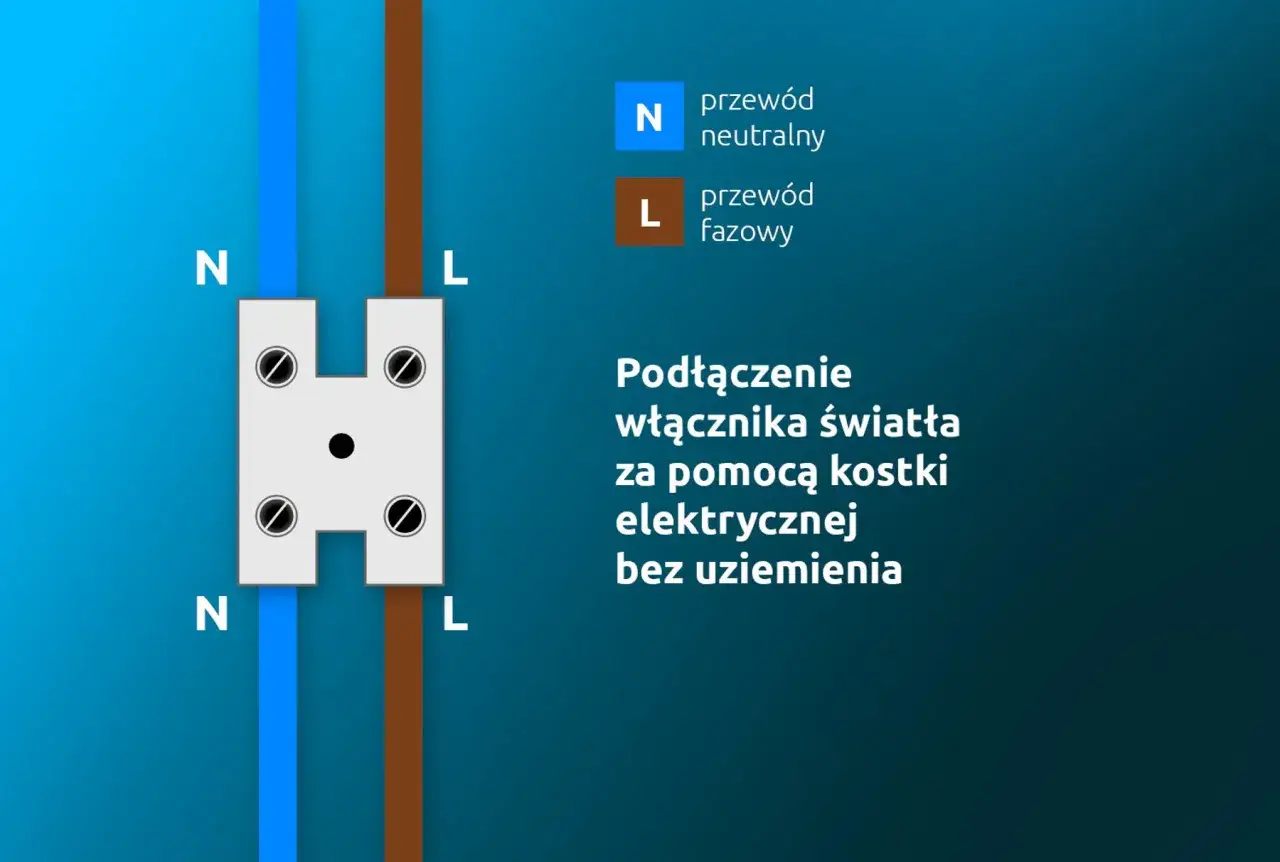

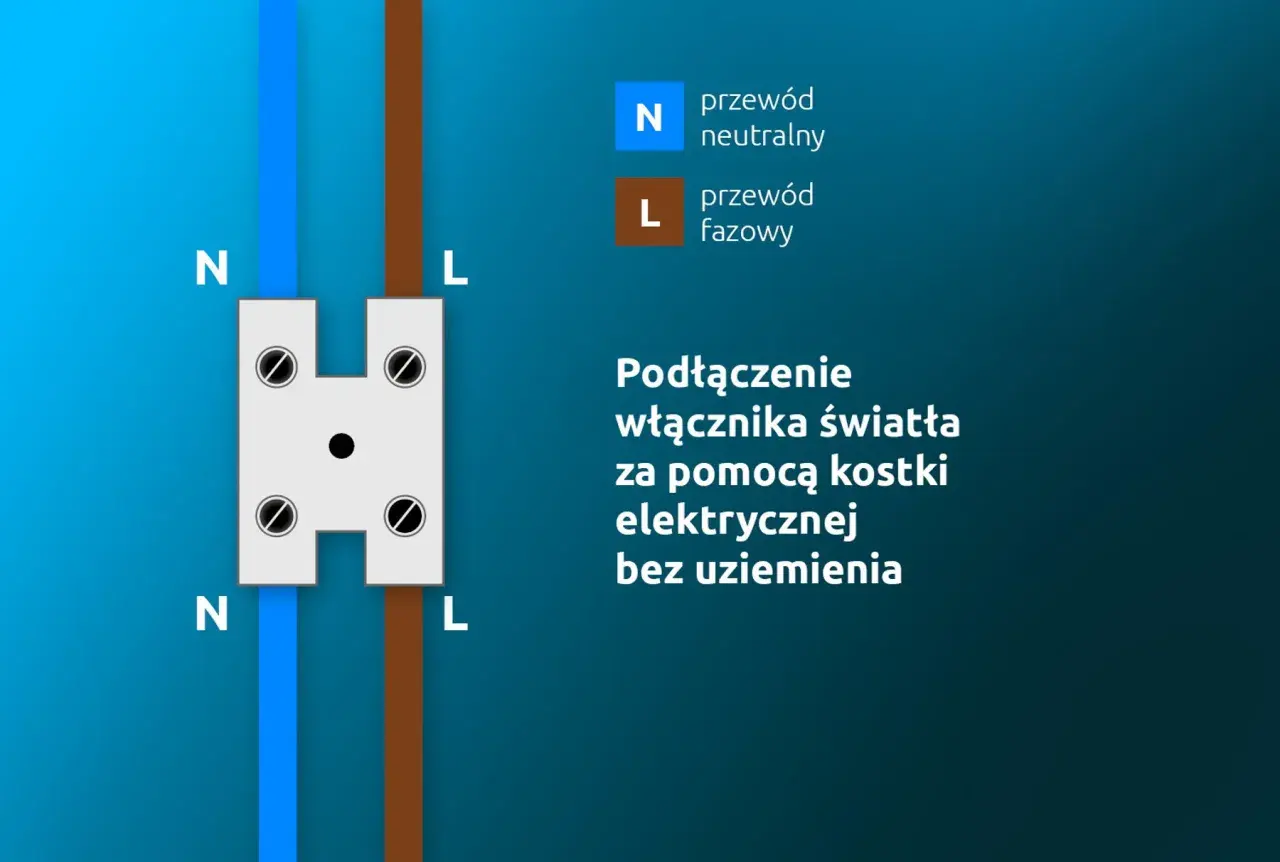

6. Przewody neutralne i ochronne, jeśli są w puszce, zepnij osobno w złączkach instalacyjnych. Nie wkładaj ich do łącznika, jeśli mechanizm tego nie przewiduje.
7. Dokręć zaciski i zrób lekki test pociągnięcia za każdy przewód.
8. Ułóż żyły w puszce tak, żeby nic nie zostało przygniecione, a potem osadź mechanizm i przykręć go do puszki.
9. Załóż ramkę i klawisz, włącz zasilanie i sprawdź działanie światła.

Jeżeli montujesz łącznik świecznikowy, schemat jest podobny, ale zamiast jednego wyjścia do lampy masz dwa niezależne obwody. Wtedy każdy przewód wychodzący do źródła światła musi trafić do właściwego wyjścia, a wspólny zacisk zasilania pozostaje jeden. Gdy w puszce widzisz układ, którego nie jesteś pewien, lepiej zatrzymać się na tym etapie niż montować „na próbę”. Po samym podłączeniu przychodzi jeszcze ważniejsza część, czyli poprawne osadzenie mechanizmu.

Jak osadzić mechanizm, żeby nie walczył z puszką

To właśnie na tym etapie wychodzą wszystkie skróty z poprzednich kroków. Jeśli przewody są zbyt sztywno zagięte, złączki zajmują za dużo miejsca albo puszka jest za płytka, mechanizm zacznie odstawać, skrzypieć albo nie da się go równo przykręcić. W praktyce puszka 60 mm daje znacznie więcej komfortu niż płytsza, zwłaszcza gdy w środku są jeszcze złączki i przeloty.

Nie wciskaj mechanizmu na siłę. Jeśli nie chce wejść, to znak, że trzeba jeszcze raz ułożyć przewody. Przy mocowaniu na pazurki albo śruby ważne jest, żeby dokręcać równomiernie z obu stron. Pazurki mają trzymać stabilnie, ale nie mogą rozepchnąć puszki ani zdeformować ramki. Warto też pilnować pionu, jeśli montujesz kilka łączników obok siebie - nierówność widać od razu, nawet jeśli światło działa bez zarzutu.

W nowym punkcie łącznik powinien pracować lekko i bez tarcia. Jeżeli klawisz chodzi ciężko albo rama nie przylega do ściany, problem zwykle nie leży w samym osprzęcie, tylko w układzie przewodów wewnątrz puszki. Gdy to już masz pod kontrolą, pozostają błędy, które najczęściej psują cały montaż dopiero po włączeniu prądu.

Najczęstsze błędy, które wychodzą dopiero po włączeniu prądu

W przypadku oświetlenia najwięcej szkód robią pomyłki, które z pozoru wyglądają niewinnie. Często są to drobiazgi, ale ich skutki bywają bardzo konkretne: brak światła, wybicie zabezpieczenia, grzanie się mechanizmu albo niestabilna praca klawisza.

• Podłączenie neutralnego do łącznika zamiast do osobnej złączki - to jeden z najgorszych nawyków, bo rozbija poprawny układ obwodu.
• Pomylenie L z wyjściem do lampy - światło może działać odwrotnie albo wcale.
• Zbyt mało zdjętej izolacji - przewód nie trzyma się pewnie w zacisku.
• Zbyt dużo odsłoniętej żyły - goły fragment może dotknąć sąsiedniego elementu lub obudowy.
• Za słabe dokręcenie śrub - po kilku użyciach pojawia się luz i nagrzewanie.
• Upychanie przewodów na siłę - mechanizm odstaje, a izolacja ulega uszkodzeniu.
• Odczytywanie koloru zamiast sprawdzenia instalacji - w starszych domach kolory nie zawsze odpowiadają aktualnym standardom.

Ja zawsze zwracam uwagę na jeszcze jedną rzecz: jeśli po złożeniu łącznik zaczyna buczeć, iskrzyć albo nagrzewa się szybciej niż otaczająca ściana, to nie jest detal do zignorowania. Wtedy trzeba wrócić do połączeń, a nie „obserwować, czy samo przejdzie”. Są też sytuacje, w których zwykły schemat z jednym klawiszem po prostu nie pasuje do instalacji.

Kiedy standardowy schemat już nie wystarcza

Nie każdy łącznik w puszce montuje się tak samo. Czasem problemem jest typ osprzętu, czasem układ przewodów, a czasem samo miejsce montażu. Poniższa tabela dobrze pokazuje, kiedy zwykły montaż działa, a kiedy trzeba zmienić podejście.

W takich przypadkach nie chodzi już o sam montaż, tylko o dopasowanie osprzętu do realnej instalacji. I to jest moment, w którym rozsądniej jest przerwać pracę niż doprowadzić do przeróbki za chwilę jeszcze większej. Jeśli wszystko pasuje, zostaje ostatni etap: kontrola po złożeniu.

Co sprawdzam na końcu, żeby montaż nie wrócił po tygodniu

Po uruchomieniu obwodu nie kończę pracy na jednym kliknięciu. Zwykle testuję łącznik kilka razy z rzędu, bo dopiero wtedy wychodzi, czy klawisz pracuje płynnie, czy światło zapala się natychmiast i czy nic nie poluzowało się podczas osadzania mechanizmu. Warto też po kilku minutach dotknąć ramki i sprawdzić, czy nie robi się nienaturalnie ciepła.

• Sprawdź, czy światło działa dokładnie tak, jak powinno, bez migotania i opóźnień.
• Upewnij się, że klawisz nie ociera o ramkę i nie ma luzu po bokach.
• Skontroluj, czy osprzęt przylega równo do ściany.
• Po kilkukrotnym użyciu ponownie oceń, czy mechanizm nie wysuwa się z puszki.
• Jeśli coś nie działa, wyłącz zasilanie i wróć do zacisków zamiast wymuszać działanie siłą.

Jeżeli cały układ jest cichy, stabilny i nie grzeje się po testach, montaż można uznać za zamknięty. W praktyce właśnie to odróżnia szybkie podłączenie od porządnie zrobionej pracy: nie samo „zadziałało”, ale też zadziałało bez naprężeń, luzów i zgadywania.
