Łączenie przewodów z użyciem złączek WAGO wydaje się proste, ale w praktyce liczą się trzy rzeczy: dobór właściwej serii, poprawne odizolowanie żyły i pewność, że przewód wszedł do końca. Poniżej pokazuję, jak stosować te złączki w instalacjach domowych, na co patrzeć przy wyborze modelu i jakie błędy najczęściej psują efekt. To materiał dla osób, które chcą zrobić połączenie raz, a dobrze.
Najważniejsze zasady użycia złączek WAGO
- Dobieraj serię do typu przewodu: 221 jest najbardziej uniwersalna, 2273 pracuje z przewodami jednodrutowymi, a 773 przydaje się przy większych przekrojach.
- Odizoluj żyłę na długość podaną na obudowie lub w instrukcji, a nie „na oko”.
- Przewód ma wejść do oporu i nie może się wysuwać po lekkim pociągnięciu.
- Do aluminium używaj tylko dopuszczonych serii i odpowiedniej pasty stykowej.
- Jeśli połączenie trafia do puszki, zostaw porządek w przewodach i nie naciągaj żył.
Czym różnią się najpopularniejsze złączki WAGO
Największy błąd początkujących polega na traktowaniu wszystkich złączek WAGO jak jednego produktu. Tymczasem to kilka różnych rozwiązań, które wyglądają podobnie, ale pracują inaczej i są przeznaczone do innych przewodów. Ja zawsze zaczynam od pytania: czy mam przewód sztywny, linkę, czy mieszankę obu typów?
W praktyce najczęściej spotkasz trzy rodziny. Seria 221 ma dźwignie i pozwala łączyć przewody jedno-, wielo- i linkowe. Seria 2273 jest prostsza: wsuwasz przewód do oporu, bez dźwigni, ale tylko dla przewodów jednodrutowych. Seria 773 jest też rozwiązaniem wsuwanym, zwykle wybieranym przy większych przekrojach i tam, gdzie instalacja tego wymaga.
| Seria | Do jakich przewodów | Sposób montażu | Kiedy ma największy sens |
|---|---|---|---|
| 221 | Przewody sztywne, wielodrutowe i linkowe | Otwierasz dźwignię, wsuwasz żyłę i zamykasz dźwignię | Gdy chcesz uniwersalności, szybkiej poprawki i wygodnego demontażu |
| 2273 | Przewody jednodrutowe | Wsuwasz przewód do oporu | Gdy robisz klasyczną instalację w puszce z przewodami sztywnymi |
| 773 | Przewody sztywne i stranded, zależnie od wariantu | Wsunięcie przewodu bez użycia dźwigni | Gdy potrzebujesz rozwiązania do większych przekrojów lub konkretnego zastosowania instalacyjnego |
W materiałach WAGO dla typowych modeli spotkasz też konkretne parametry, na przykład dla serii 221 zakres 0,14-4 mm² i 450 V/32 A, a dla 2273 przewody jednodrutowe do 2,5 mm² i 450 V/24 A. Traktuję to jednak jako punkt odniesienia, bo ostatecznie liczy się numer katalogowy i oznaczenia na samej złączce. Jeśli dobrze dobierzesz serię, reszta idzie już bardzo sprawnie. To prowadzi do najważniejszej części, czyli samego montażu.
Jak dobrać serię do przewodu i miejsca montażu
Dobór zaczynam od materiału żyły. Jeśli mam instalację mieszaną albo chcę łączyć przewody linkowe z sztywnymi, najczęściej sięgam po 221. Jeśli pracuję przy prostym obwodzie z przewodami jednodrutowymi, 2273 jest zwykle wystarczająca i zajmuje mniej miejsca. Taki wybór oszczędza czas i zmniejsza ryzyko błędu przy samej obsłudze.
Druga sprawa to przekrój przewodu i miejsce, w którym złączka ma pracować. W puszce instalacyjnej ważne jest nie tylko to, czy połączenie zadziała, ale też czy zmieści się wygodnie bez zginania żył pod nienaturalnym kątem. Zbyt duże skupienie na „mocniejszym” modelu często kończy się po prostu ciasnym i nieczytelnym montażem.
Ja patrzę jeszcze na warunki pracy. Jeśli połączenie ma zostać w rozdzielnicy, puszce albo innym miejscu, gdzie później ktoś może chcieć je sprawdzić, wybieram rozwiązanie z czytelnym dostępem do przewodu i możliwością kontroli. W serii 221 dodatkową zaletą są punkty pomiarowe, które ułatwiają diagnostykę bez rozpinania połączenia.
Najkrócej: nie dobieraj złączki „po kolorze”. Dobieraj ją po przewodzie, przekroju i miejscu montażu. Gdy ten etap jest zrobiony dobrze, samo łączenie staje się już rutyną.
Jak stosować złączki WAGO krok po kroku
W montażu nie ma nic magicznego, ale jest jedna zasada, której trzymam się zawsze: najpierw przygotowanie przewodu, potem dopiero docelowe połączenie. To właśnie przygotowanie decyduje o tym, czy złączka zadziała pewnie, czy tylko „wydaje się, że trzyma”.

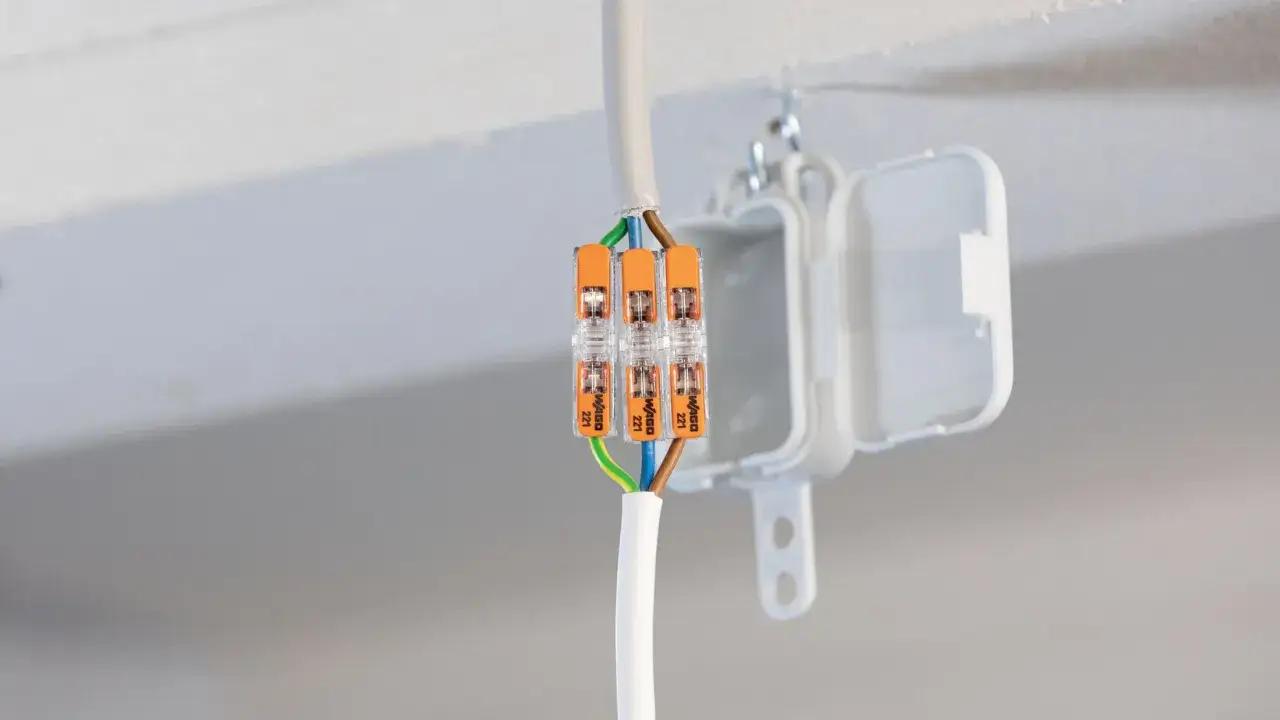

Gdy pracujesz na serii 221
- Wyłącz zasilanie i sprawdź brak napięcia.
- Odizoluj przewód na ok. 11 mm.
- Podnieś dźwignię.
- Wsuń przewód do oporu.
- Opuść dźwignię i lekko pociągnij za żyłę, żeby sprawdzić blokadę.
W serii 221 ważne jest to, że nie trzeba walczyć z przewodem. Jeśli żyła nie wchodzi gładko, zwykle problemem jest zła długość odizolowania albo niepasujący przekrój. Nie dociskam tego na siłę, bo siła w tym miejscu tylko maskuje błąd.
Przeczytaj również: Jak zbudować rozdzielnię elektryczną: proste kroki i najważniejsze zasady
Gdy używasz serii 2273 lub innej wsuwanej
- Odłącz zasilanie i upewnij się, że obwód jest martwy.
- Odizoluj przewód do długości wskazanej na obudowie; w praktyce często jest to 9-10 mm.
- Wsuń żyłę prosto do oporu.
- Sprawdź przez przezroczystą obudowę, czy miedź doszła do końca.
- Delikatnie pociągnij przewód, żeby potwierdzić pewne osadzenie.
Przy złączkach wsuwanych nie ma miejsca na „pół centymetra luzu”. Jeśli przewód nie dochodzi do końca, połączenie robi się słabsze, a czasem po prostu niekontaktowe. Przy wyjmowaniu przewodu zwykle pomaga lekkie skręcenie i jednoczesne pociągnięcie, ale to traktuję już jako operację serwisową, nie element montażu.
Jeżeli ten etap zrobisz dokładnie, połączenie jest gotowe do dalszego układania przewodów. Teraz czas na błędy, które najczęściej psują całą robotę.
Jakich błędów unikać, żeby połączenie nie zawiodło
W praktyce problemy z WAGO wynikają prawie zawsze z tych samych przyczyn. Sama złączka rzadko jest winna. Zwykle winny jest dobór modelu, długość odizolowania albo pośpiech przy wkładaniu przewodu.
- Użycie złej serii do danego przewodu. Przewodu linkowego nie wciskam do złączki dla jednodrutowych żył.
- Zbyt krótkie lub zbyt długie odizolowanie. Jeśli izolacja wchodzi do komory, kontakt jest gorszy. Jeśli gołej żyły jest za dużo, rośnie ryzyko błędu montażowego.
- Wsunięcie przewodu „na oko”, bez sprawdzenia oporu.
- Zostawienie naprężenia na przewodach, które później wyciąga żyłę z złączki albo odgina całość w puszce.
- Mieszanie przewodów, których nie wolno łączyć w danej serii, zwłaszcza przy aluminium.
- Brak prostego testu pociągnięcia przed zamknięciem puszki.
Właśnie ten ostatni punkt ma większe znaczenie, niż się wydaje. Ja po każdym połączeniu robię krótki test ręką, bo to najtańszy sposób na wyłapanie błędu jeszcze przed zamknięciem osłony. Łatwiej poprawić przewód od razu niż wracać do gotowej zabudowy.
Aluminium, wilgoć i inne sytuacje, w których nie ma skrótów
W starych instalacjach w Polsce nadal trafiają się przewody aluminiowe i tu trzeba być ostrożnym. WAGO w swoich materiałach jasno rozdziela serie dopuszczone do aluminium od tych, które się do tego nie nadają. Przy połączeniach aluminiowych stosuje się tylko wybrane modele i zawsze z pastą stykową Alu-Plus. Seria 221 nie jest do tego rozwiązaniem.
Jeśli pracuję z aluminium, robię to bez improwizacji: oczyszczam utlenioną powierzchnię, nakładam pastę stykową i pilnuję, by przewód był solidny, a nie linkowy. W materiałach WAGO pojawiają się też niższe prądy znamionowe dla aluminium, na przykład 2,5 mm² = 16 A i 4 mm² = 22 A, więc nie wolno zakładać, że parametry są takie same jak przy miedzi. To właśnie jeden z tych tematów, w których skrót myślowy potrafi później kosztować najwięcej.
Podobnie podchodzę do miejsc narażonych na wilgoć. Sama złączka nie robi z połączenia rozwiązania wodoszczelnego. Jeśli połączenie ma trafić do trudniejszych warunków, dobieram odpowiednią obudowę, osłonę albo dedykowane zabezpieczenie. W instalacjach elektrycznych najwięcej błędów bierze się nie z samego łączenia, tylko z lekceważenia otoczenia, w jakim to połączenie ma pracować.
Im mniej pewności co do materiału przewodu i warunków pracy, tym bardziej opłaca się wrócić do danych konkretnego modelu zamiast polegać na pamięci. Dzięki temu łatwiej uniknąć poprawiania całej instalacji później.
Co sprawdzam przed zamknięciem puszki
Przed zamknięciem puszki robię krótki przegląd i nie przyspieszam go. To ostatni moment, żeby wyłapać coś, co później wymagałoby rozkuwania albo rozpinania przewodów.
- Czy każdy przewód wszedł do oporu i nie wysuwa się po lekkim pociągnięciu.
- Czy długość odizolowania zgadza się z modelem złączki.
- Czy przewody nie są nadmiernie zgięte i nie ciągną za połączenie.
- Czy w puszce został sensowny zapas przewodu do ewentualnej przyszłej poprawki.
- Czy obudowa nie jest przeciążona i nic nie blokuje jej domknięcia.
Jeśli wszystkie te punkty się zgadzają, połączenie zwykle jest gotowe do pracy na długo. I właśnie tak najrozsądniej podchodzić do złączek WAGO: nie jak do drobiazgu, tylko jak do elementu, od którego zależy spokój całej instalacji.
