Podłączenie silnika trójfazowego z pięcioma przewodami wygląda prosto tylko wtedy, gdy wszystkie żyły są oczywiste. W praktyce najważniejsze jest rozpoznanie, która z nich zasila uzwojenia, która jest przewodem ochronnym, a która należy do termika, hamulca albo innego obwodu pomocniczego. Poniżej pokazuję, jak to sprawdzić, jak czytać tabliczkę znamionową i jak bezpiecznie dojść do pierwszego uruchomienia bez zgadywania po kolorach.
Najpierw ustal funkcję każdej żyły, dopiero potem podawaj napięcie
- Pięć przewodów nie oznacza automatycznie układu 3 fazy + neutralny + PE.
- W silniku trójfazowym neutralny zwykle nie jest potrzebny, a dodatkowa żyła często należy do termika, PTC lub hamulca.
- PE podłączasz zawsze do obudowy, niezależnie od układu sterowania.
- Zmianę kierunku obrotów robi się przez zamianę dowolnych dwóch faz.
- Jeśli silnik ma osobny obwód zabezpieczenia termicznego, nie wolno wpinać go w zaciski mocy.
- Gdy tabliczka znamionowa jest nieczytelna albo nie ma schematu, lepiej zatrzymać się przed załączeniem niż zgadywać.
Co oznacza pięć przewodów przy silniku trójfazowym
W mojej praktyce pięciożyłowy kabel przy silniku najczęściej oznacza, że mamy nie tylko zasilanie, ale też dodatkową funkcję. Sam silnik trójfazowy potrzebuje do pracy trzech faz i przewodu ochronnego, więc piąta żyła zwykle nie jest „kolejną fazą” ani neutralnym, tylko elementem pomocniczym. To ważne rozróżnienie, bo błędne założenie kończy się albo wybiciem zabezpieczeń, albo uszkodzeniem uzwojeń.
Najczęściej spotykam trzy scenariusze:
| Układ przewodów | Co to zwykle oznacza | Co zrobić |
|---|---|---|
| 3 żyły robocze + PE + 1 żyła dodatkowa | Dodatkowa żyła od termika, PTC, hamulca albo czujnika | Sprawdź dokumentację silnika i nie łącz tej żyły z fazą |
| 3 żyły robocze + PE | Klasyczne zasilanie bez dodatków | Podłącz tylko zgodnie z tabliczką znamionową i układem Y/Δ |
| 5-żyłowy kabel bez czytelnych oznaczeń | Układ specjalny albo nietypowy montaż | Najpierw identyfikacja żył, potem podłączenie |
Warto też pamiętać, że w dokumentacji producentów standardowe układy wyprowadzeń silników trójfazowych mają zwykle 3, 6, 9 albo 12 końcówek. Pięć żył nie jest więc typowym układem mocy, tylko sygnałem, że w grę wchodzi coś dodatkowego. I właśnie od tego zaczynam dalej: od tabliczki, schematu i identyfikacji przewodów.
Co sprawdzam zanim dotknę przewodów
Zanim cokolwiek podłączę, odcinam zasilanie i upewniam się, że napęd nie może się samoczynnie uruchomić. To brzmi jak oczywistość, ale przy instalacjach warsztatowych i remontowych właśnie ten etap jest najczęściej pomijany. W silniku nie ma miejsca na „spróbuję, może zadziała” - tu lepiej mieć trzy minuty więcej na kontrolę niż jeden spalony stojan.
Najpierw biorę pod lupę tabliczkę znamionową. Szukam na niej przede wszystkim:
- napięcia znamionowego,
- prądu znamionowego,
- sposobu połączenia Y/Δ,
- częstotliwości, najczęściej 50 Hz,
- mocy i liczby biegunów,
- informacji o pracy z falownikiem, jeśli taka się pojawia.
Jeśli na tabliczce widzę zapis typu 230/400 V, traktuję go jako wskazówkę do doboru połączenia, ale nie zgaduję w ciemno. W praktyce silnik o takim oznaczeniu najczęściej pracuje w gwieździe przy 400 V i w trójkącie przy 230 V, ale ostatecznie decyduje konkretna tabliczka oraz dokumentacja producenta. Jeśli silnik jest opisany jako przeznaczony wyłącznie do pracy z falownikiem, nie podłączam go bezpośrednio do sieci.
Na tym etapie sprawdzam też osprzęt towarzyszący:
- czy jest wyłącznik silnikowy albo stycznik,
- czy zabezpieczenie przeciążeniowe jest dobrane do prądu silnika,
- czy przewód ochronny ma osobny zacisk na obudowie,
- czy nie ma osobnego modułu do termika lub czujnika temperatury.
Dopiero kiedy mam to poukładane, przechodzę do identyfikacji samych żył, bo bez tego łatwo pomylić zasilanie z obwodem pomocniczym.
Jak rozpoznać żyły i zaciski, zanim podasz napięcie
Tu zaczynam od rzeczy najprostszej: PE zawsze powinien mieć połączenie z metalową obudową. Jeśli miernik pokazuje ciągłość między daną żyłą a корпусem silnika, to właśnie ona najpewniej jest przewodem ochronnym. Pozostałych żył nie należy rozpoznawać wyłącznie po kolorach, bo w maszynach i w naprawach warsztatowych kolor potrafi być mylący.

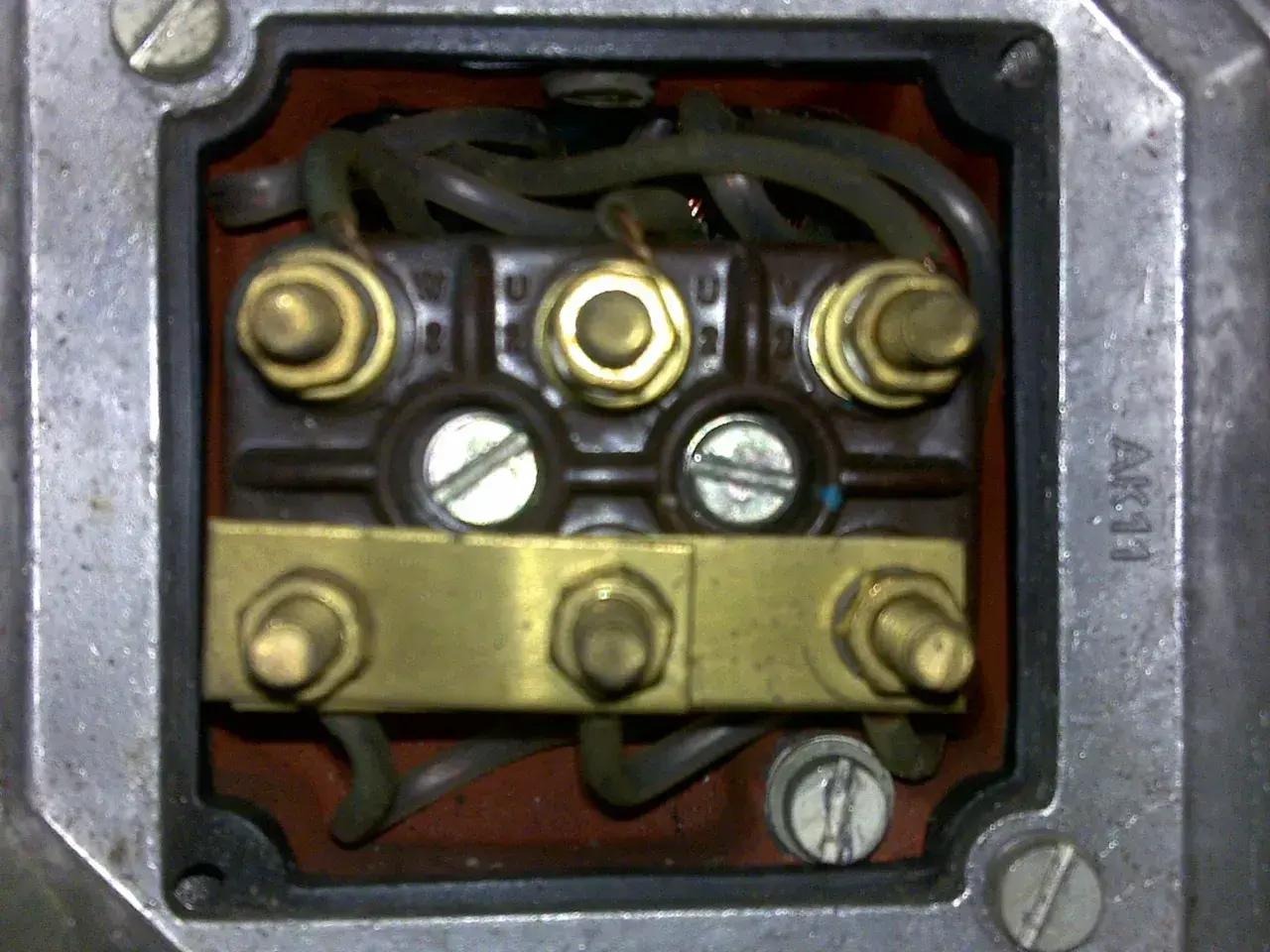

Jeżeli masz dostęp do zacisków lub kostki przyłączeniowej, szukam oznaczeń typu:
- U1, V1, W1 - początki uzwojeń,
- U2, V2, W2 - końce uzwojeń,
- PE - ochronny przewód uziemiający,
- TH, TP, PTC - zabezpieczenie termiczne lub czujnik temperatury,
- BR, BK, brake - obwód hamulca, jeśli silnik ma hamulec elektromagnetyczny.
Jeżeli nie ma czytelnych napisów, robię prosty test identyfikacyjny po odłączeniu zasilania: sprawdzam ciągłość między żyłami i obudową, a potem porównuję wyniki z dokumentacją lub zdjęciem tabliczki. W przypadku termika rezystancja zależy od typu zabezpieczenia, więc nie traktuję każdego „dziwnego” pomiaru jako awarii. Zabezpieczenie temperatury potrafi mieć zupełnie inną logikę niż zwykły przewód zasilający.
W praktyce najbezpieczniej działa taka zasada: jeśli nie potrafię jednoznacznie wskazać funkcji piątej żyły, nie podłączam jej do obwodu mocy. To właśnie ten etap odróżnia rzetelny montaż od przypadkowego „na próbę”.
Jak wykonać podłączenie krok po kroku
Gdy żyły są już rozpoznane, podłączenie robię w logicznej kolejności. Najpierw przewód ochronny, potem zasilanie, na końcu ewentualny obwód pomocniczy. Dzięki temu w razie pomyłki ryzyko jest mniejsze, a łatwiej też wrócić do poprzedniego stanu, jeśli trzeba coś poprawić.
- Podłącz PE do zacisku ochronnego na obudowie silnika. Ten przewód nie służy do pracy napędu, tylko do ochrony przed porażeniem.
- Podłącz trzy żyły mocy do odpowiednich zacisków zasilania lub stycznika: L1, L2 i L3.
- Jeśli silnik ma mostki na listwie zaciskowej, ustaw je zgodnie z tabliczką znamionową i napięciem sieci.
- Jeśli piąta żyła należy do termika lub PTC, włącz ją w obwód zabezpieczenia, a nie w obwód zasilania.
- Jeśli napęd ma hamulec, podłącz go do osobnego obwodu zgodnego z napięciem cewki hamulca.
- Sprawdź jeszcze raz dokręcenie zacisków, bo luźny styk przy silniku szybko robi się gorący.
- Dopiero na końcu wykonaj krótki test bez obciążenia.
Jeżeli masz klasyczny silnik z wyprowadzonymi końcami uzwojeń, a nie tylko trzema przewodami roboczymi, połączenie Y/Δ nadal obowiązuje. Dla wielu popularnych silników spotkasz układ, w którym przy zasilaniu 400 V stosuje się gwiazdę, a przy niższym napięciu trójkąt, ale nie traktuję tego jako reguły uniwersalnej. Właśnie dlatego tak mocno naciskam na tabliczkę i schemat - bez nich łatwo zrobić połączenie poprawne elektrycznie, ale całkowicie błędne dla konkretnego modelu.
Jeśli piąta żyła jest od czujnika temperatury, podłączam ją do odpowiedniego wejścia przekaźnika lub sterownika. Nie zwieram jej z fazą i nie traktuję jak zwykłego przewodu mocy. To częsty błąd przy silnikach z dodatkowym zabezpieczeniem termicznym, a jego skutkiem bywa wyzwalanie zabezpieczeń albo uszkodzenie samego układu sterowania.
Jak sprawdzić kierunek obrotów i zabezpieczyć start
Po podłączeniu robię krótki test kierunku obrotów. To prosta czynność, ale w praktyce oszczędza mnóstwo kłopotów, zwłaszcza przy pompach, wentylatorach i przekładniach. Jeśli silnik kręci się w złą stronę, wystarczy zamienić dowolne dwie fazy. Tyle i aż tyle.
Przed testem sprawdzam jeszcze trzy rzeczy:
- czy wał obraca się swobodnie,
- czy zabezpieczenie przeciążeniowe jest ustawione pod prąd znamionowy silnika,
- czy obciążenie nie jest mechanicznie zablokowane.
Podczas pierwszego rozruchu obserwuję trzy objawy, które dużo mówią o stanie instalacji:
| Objaw | Co zwykle oznacza | Jak reaguję |
|---|---|---|
| Silnik buczy i nie startuje | Brak jednej fazy, zły mostek, zbyt duże obciążenie albo blokada mechaniczna | Wyłączam zasilanie i sprawdzam połączenia |
| Kierunek obrotów jest odwrotny | Fazy są podłączone w złej kolejności | Zamieniam dwie fazy i testuję ponownie |
| Zabezpieczenie wybija po kilku sekundach | Zły dobór prądu, błąd w połączeniu lub problem z obwodem pomocniczym | Weryfikuję tabliczkę, termik i stan izolacji |
Warto też pamiętać, że połączenie przewodów to tylko połowa pracy. Jeśli silnik ma napędzać pompę, wentylator albo sprężarkę, zła faza może dać odwrócony przepływ, spadek wydajności albo uszkodzenie mechaniki. Dlatego po pierwszym uruchomieniu patrzę nie tylko na sam silnik, ale na cały układ, który z nim pracuje.
Najczęstsze błędy, które psują cały montaż
Przy silnikach z dodatkowymi przewodami najwięcej problemów bierze się z pośpiechu, nie z samej elektryki. Widziałem już instalacje, w których wszystko wyglądało „jak należy”, a mimo to napęd grzał się od pierwszej minuty, bo jedna dodatkowa żyła została potraktowana jak zwykła faza. Takie pomyłki da się przewidzieć, jeśli zwraca się uwagę na kilka powtarzalnych błędów.
- Podłączanie po kolorach zamiast po oznaczeniach - kolor pomaga, ale nie zastępuje schematu.
- Mylenie PE z N - w silniku trójfazowym neutralny zwykle nie jest potrzebny, a przewód ochronny musi iść na obudowę.
- Wpinać termik do zasilania - to jeden z najszybszych sposobów na kłopoty z zabezpieczeniami.
- Ignorowanie tabliczki znamionowej - bez niej trudno poprawnie dobrać Y/Δ i prąd ochrony.
- Uruchamianie bez sprawdzenia kierunku - szczególnie ryzykowne przy pompach i wentylatorach.
- Brak kontroli dokręcenia - luźny zacisk powoduje grzanie, spadki napięcia i niestabilną pracę.
Ja zawsze zatrzymuję się też wtedy, gdy silnik ma dodatkowe elementy, których nie da się od razu rozpoznać: hamulec, czujnik temperatury, enkoder albo osobny moduł sterowania. W takim przypadku lepiej poświęcić chwilę na identyfikację, niż potem szukać przyczyny po kolei w uzwojeniu, styczniku i zabezpieczeniu.
Gdy pięć żył nie pasuje do schematu
Jeśli po zdjęciu pokrywy nadal nie widzisz prostego układu zasilania, nie traktuję tego jako porażki montażowej, tylko jako sygnał, że masz do czynienia z silnikiem w wersji specjalnej. W praktyce to właśnie tu kończy się zgadywanie, a zaczyna rzetelna diagnostyka. Najlepszy nawyk, jaki można sobie wyrobić, to fotografowanie każdego połączenia przed demontażem i opisywanie żył jeszcze przed rozłączeniem zacisków.
Gdy dokumentacja jest niepełna, robię trzy rzeczy: porównuję oznaczenia na obudowie i tabliczce, sprawdzam ciągłość przewodów po odłączeniu zasilania i szukam osobnego toru dla zabezpieczenia termicznego lub hamulca. Jeśli mimo tego nie mam pewności, nie załączam silnika „na próbę”. To jeden z tych przypadków, w których ostrożność nie jest przesadą, tylko rozsądną praktyką instalacyjną.
Najkrócej mówiąc: przy pięciu przewodach nie zaczynam od pytania, gdzie podać prąd, tylko od pytania, co każda żyła robi w tym konkretnym modelu. Kiedy to jest jasne, samo podłączenie staje się proste. Kiedy nie jest jasne, lepiej zatrzymać się wcześniej niż ryzykować uszkodzenie silnika albo całej instalacji.
