Napięcie międzyfazowe 400 V - Skąd się bierze i jak uniknąć błędów?

W instalacji trójfazowej liczy się nie tylko to, że „jest siła”, ale przede wszystkim to, jakie napięcie pojawia się między poszczególnymi przewodami i jak rozkłada się obciążenie. To właśnie od tego zależy, czy bezpiecznie podłączysz płytę indukcyjną, pompę ciepła albo warsztatowe urządzenie o większej mocy. Poniżej wyjaśniam temat prosto, ale bez uproszczeń, tak żeby po lekturze łatwiej było czytać oznaczenia na urządzeniach i sensownie ocenić własną instalację, także wtedy, gdy w grę wchodzi napięcie międzyfazowe.

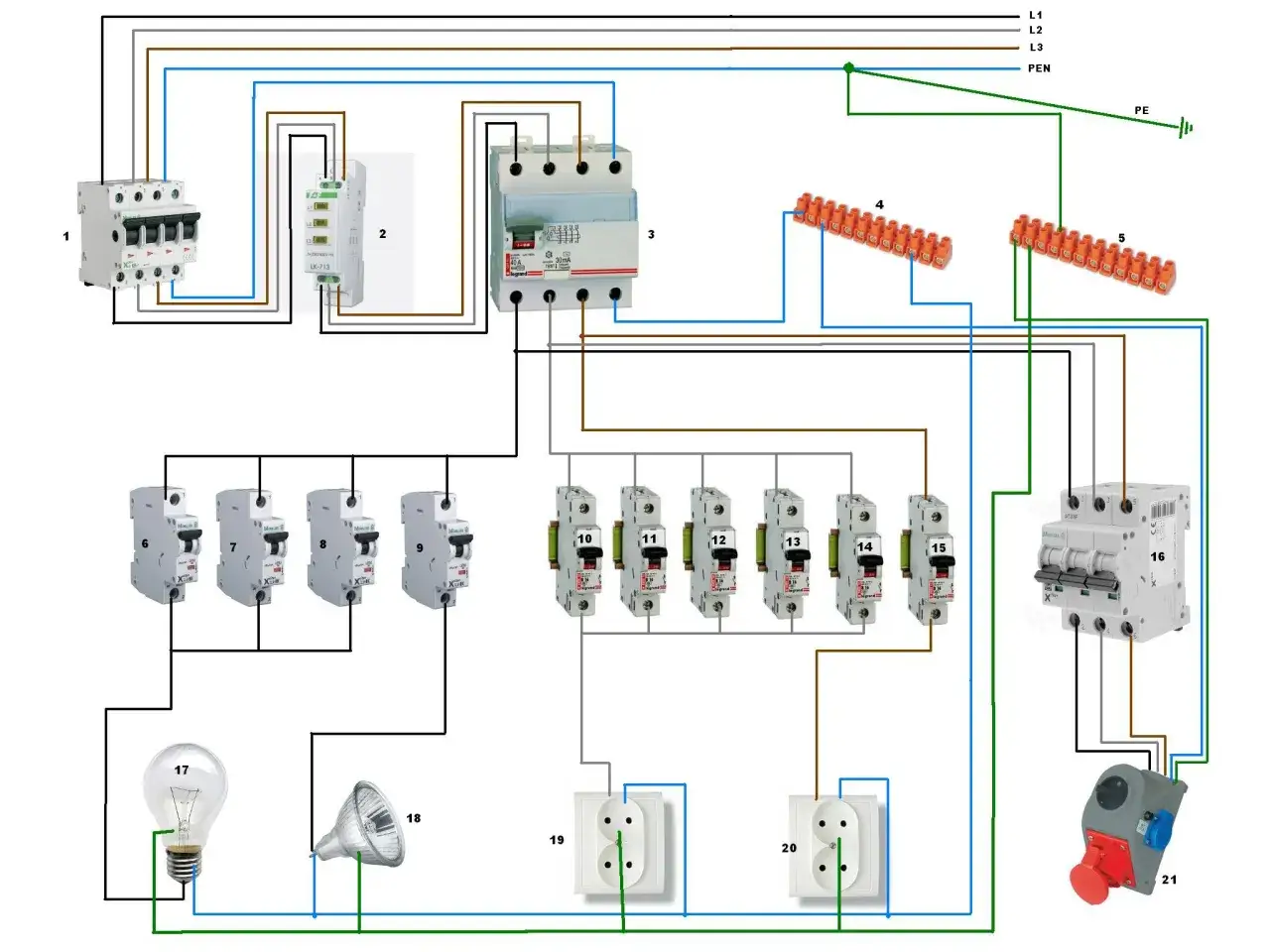

Czym jest napięcie między dwiema fazami i skąd bierze się 400 V

W układzie trójfazowym, w typowej polskiej sieci 230/400 V o częstotliwości 50 Hz, mamy trzy przewody fazowe, a często także przewód neutralny. Między każdą fazą a neutralnym występuje napięcie 230 V, natomiast między dowolnymi dwiema fazami otrzymujemy około 400 V. W terminologii elektrycznej to napięcie przewodowe, czyli mierzone między dwoma przewodami fazowymi. To właśnie ta druga wartość jest najważniejsza, gdy mówimy o urządzeniach trójfazowych i zasilaniu większych odbiorników.

Źródłem tej różnicy jest przesunięcie faz o 120 stopni. Jeśli trzy przebiegi są symetryczne, napięcie międzyfazowe wychodzi z zależności √3 razy większej od fazowego, więc 230 V daje w przybliżeniu 400 V. W praktyce nie ma tu magii, tylko dobrze policzona geometria wektorów. Dla czytelnika najważniejsze jest jednak coś innego: te dwa napięcia służą do innych zastosowań. Starsze instalacje i potoczne nazewnictwo wciąż czasem mówią o 380 V, ale we współczesnym zapisie nominalnym używa się 400 V.

Najczęściej spotykam tu jedno nieporozumienie: ktoś widzi 400 V i uważa, że to „specjalne” napięcie dla przemysłu. W rzeczywistości w domu też może być całkowicie normalne, jeśli instalacja została wykonana jako trójfazowa. Z tego punktu łatwo przejść do pytania, gdzie w praktyce takie zasilanie ma realne znaczenie.

Jak czytać oznaczenia 230/400 V na urządzeniach

Na tabliczce znamionowej spotkasz zapisy typu 1N~ 230 V, 2N~ 400 V albo 3N~ 400 V. Sam napis 400 V nie wystarcza - trzeba jeszcze sprawdzić, czy producent wymaga jednej, dwóch czy trzech faz oraz czy przewidział przewód neutralny. To drobiazg, który w praktyce decyduje o tym, czy sprzęt da się podłączyć bez przeróbek.

• 1N~ 230 V - jedna faza i neutralny, najczęściej zwykłe zasilanie jednofazowe.
• 2N~ 400 V - dwie fazy i neutralny, często spotykane przy płytach i urządzeniach z kilkoma sekcjami grzejnymi.
• 3N~ 400 V - trzy fazy i neutralny, pełne zasilanie trójfazowe dla większej mocy.

W praktyce to właśnie ten zapis mówi mi więcej niż sama moc w watach. Dwie płyty o podobnej wartości mogą wymagać zupełnie innego podłączenia, a błędny odczyt oznaczeń kończy się później dodatkowymi kosztami albo zmianą rozdzielnicy. Następny krok to już nie etykieta, ale bezpieczna weryfikacja samej instalacji.

Jak sprawdzić instalację bez zgadywania

Ja zaczynam od prostego założenia: jeśli coś ma być podłączone na serio, to nie warto opierać się na „wydaje mi się”. W przypadku instalacji trójfazowej sprawdza się nie tylko samo napięcie, ale też równomierność obciążenia i stan zabezpieczeń. Pomiar wykonuje się odpowiednim miernikiem, a przy rozdzielnicy najlepiej działać tylko wtedy, gdy ma się wiedzę i uprawnienia.

1. Sprawdź napięcie między fazą a przewodem neutralnym, żeby potwierdzić okolice 230 V.
2. Sprawdź napięcie między dwiema fazami - to powinno dać okolice 400 V.
3. Porównaj wartości na wszystkich parach faz, bo duże różnice mogą sugerować problem z siecią albo instalacją.
4. Oceń obciążenie poszczególnych faz, zwłaszcza gdy w domu pracują jednocześnie płyta, piekarnik, bojler i ładowarka.
5. Jeśli wynik zmienia się wyraźnie pod obciążeniem, szukaj przyczyny w przekrojach przewodów, połączeniach albo zabezpieczeniach.

W praktyce sama wartość napięcia nie mówi jeszcze wszystkiego. Liczy się też to, czy instalacja trzyma równowagę. Przeciążona jedna faza może powodować grzanie przewodów, zadziałanie zabezpieczeń albo po prostu kłopot z pracą urządzeń. To prowadzi do najczęstszych błędów, które widuję najczęściej podczas remontów i modernizacji.

Najczęstsze błędy, które kosztują czas i nerwy

Przy tej tematyce powtarza się kilka pomyłek. Nie są spektakularne, ale skutki bywają bardzo konkretne: wybija zabezpieczenie, sprzęt działa słabiej albo instalacja pracuje nierówno.

• Mylenie 230 V z 400 V - urządzenie jednofazowe podłączone jak trójfazowe po prostu nie ruszy albo zostanie uszkodzone.
• Ignorowanie asymetrii - jedna faza jest dociążona mocniej niż pozostałe, więc cały układ pracuje mniej komfortowo.
• Zbyt słabe zabezpieczenia - sam fakt, że w domu jest zasilanie trójfazowe, nie oznacza automatycznie dużej dostępnej mocy.
• Brak sprawdzenia instrukcji - część urządzeń wymaga mostkowania zacisków, a część konkretnego typu przewodu i zabezpieczenia.
• Zakładanie, że każdy odbiornik „siłowy” działa tak samo - dwa urządzenia o podobnej mocy mogą mieć zupełnie inne wymagania montażowe.

Jeśli miałbym wskazać jeden praktyczny błąd numer jeden, byłoby to kupowanie sprzętu bez sprawdzenia, czy instalacja rzeczywiście ma wolną fazę, odpowiednie zabezpieczenie i właściwe okablowanie. Właśnie dlatego przy wyborze urządzenia lepiej patrzeć szerzej niż tylko na samą moc na etykiecie. To naturalnie prowadzi do pytania, kiedy trójfazowe zasilanie ma realny sens w domu, a kiedy jest zbędnym kosztem.

Kiedy instalacja trójfazowa ma sens, a kiedy wystarczy jedna faza

W polskich domach jednorodzinnych trzy fazy mają sens wtedy, gdy planujesz większe odbiorniki albo kilka mocnych urządzeń pracujących równocześnie. W praktyce granica nie jest sztywna, ale jeśli pojawiają się urządzenia o mocy powyżej około 4-5 kW, zaczynam patrzeć na trzy fazy bardzo poważnie.

Te wartości są orientacyjne, bo realna moc zależy jeszcze od charakteru obciążenia i współczynnika mocy, ale do domowych decyzji wystarczają bardzo dobrze. Dla mnie najważniejszy wniosek jest prosty: trzy fazy nie służą tylko do „więcej mocy”, lecz także do rozsądniejszego rozłożenia poboru energii. To szczególnie ważne przy kuchni, ogrzewaniu i ładowaniu samochodu.

Jeśli budujesz dom albo robisz większy remont, sprawdź też moc przyłączeniową, którą masz w umowie z operatorem. Sama instalacja wewnętrzna nie załatwi wszystkiego, jeśli przydział mocy jest zbyt niski. W praktyce właśnie tutaj pojawia się różnica między sprzętem, który działa bezproblemowo, a takim, który stale dobija do granicy możliwości.

Co sprawdzam przed dołożeniem mocnego odbiornika

Przy modernizacji instalacji najbardziej opłaca się myśleć warstwowo: najpierw zasilanie, potem zabezpieczenia, na końcu konkretne odbiorniki. Wtedy łatwiej uniknąć sytuacji, w której płytę indukcyjną kupujesz przed sprawdzeniem rozdzielnicy, a ładowarkę do auta zanim w ogóle wiadomo, ile wolnych faz zostało w domu.

• Sprawdź, czy masz przyłącze jednofazowe czy trójfazowe.
• Zweryfikuj moc przyłączeniową i wartość zabezpieczenia przedlicznikowego.
• Upewnij się, że obwody są rozdzielone sensownie, a nie „na szybko” z jednego punktu.
• Sprawdź, czy przekrój przewodów pasuje do planowanego obciążenia.
• Jeśli urządzenie ma pracować stale i z dużą mocą, przewidź osobny obwód.
• Przed zmianą sposobu zasilania skonsultuj projekt z elektrykiem, a nie tylko ze sprzedawcą sprzętu.

W nowych i modernizowanych domach to właśnie te decyzje robią największą różnicę: nie sam fakt, że w instalacji pojawia się 400 V, ale to, czy całość została dobrze rozplanowana. Jeśli jedna rzecz ma zostać z tego artykułu w pamięci, niech będzie nią prosta zasada: najpierw dobierasz instalację do obciążenia, a dopiero potem kupujesz urządzenie. Taki porządek oszczędza najwięcej kłopotów przy remoncie i w codziennym użytkowaniu.
