Podłączenie podwójnego łącznika wygląda prosto tylko na papierze. W praktyce wszystko rozbija się o to, ile przewodów naprawdę masz w puszce i czy chcesz sterować jedną lampą z dwiema sekcjami, czy dwoma osobnymi punktami świetlnymi. Poniżej rozkładam ten temat na prosty schemat, pokazuję bezpieczny montaż krok po kroku i zaznaczam moment, w którym trzeba powiedzieć „stop” i przerobić instalację.
Najważniejsze zasady przed rozpoczęciem pracy
- Podwójny łącznik świecznikowy rozdziela fazę na dwa niezależne obwody, ale sam z siebie nie „tworzy” brakujących przewodów.
- Jeśli w puszce są tylko dwa przewody robocze, standardowego podwójnego łącznika nie podłączysz tak, by sterował dwiema sekcjami niezależnie.
- Na łącznik trafia faza oraz dwa wyjścia; neutralny i ochronny zwykle łączy się poza mechanizmem.
- Kolory żył pomagają, ale nie zastępują pomiaru dwubiegunowym próbnikiem napięcia.
- W starej instalacji dwuprzewodowej często potrzebna jest przeróbka, a nie samo przepięcie kabli.
Co naprawdę oznaczają dwa przewody w puszce
Najczęstsze nieporozumienie zaczyna się wtedy, gdy ktoś mówi o „dwóch kablach”, ale ma na myśli zupełnie różne układy. Dla montażu liczy się nie liczba samych izolacji, tylko to, ile torów roboczych masz do dyspozycji: zasilanie, dwa wyjścia do lampy oraz ewentualnie neutralny i ochronny, które zwykle omijają łącznik.
| Sytuacja w puszce | Czy da się podłączyć podwójny łącznik | Co to oznacza w praktyce |
|---|---|---|
| Faza zasilająca + dwa przewody idące do dwóch sekcji światła | Tak | To klasyczny układ dla łącznika świecznikowego. |
| Tylko dwa przewody robocze: zasilanie i jeden powrót do lampy | Nie | Ustawisz tylko jedno źródło światła, a nie dwa niezależne obwody. |
| Dwa przewody widoczne w puszce, ale dodatkowe żyły są łączone poza łącznikiem | Zależy od układu całej instalacji | Trzeba sprawdzić, skąd przychodzi faza i dokąd wracają obwody lampy. |
Właśnie dlatego przy starszych instalacjach nie zgaduję po samym kolorze izolacji. Najpierw ustalam, który przewód jest zasilaniem, a który wraca do oprawy. Gdy to jest jasne, od razu widać, czy w ogóle jest sens montować łącznik świecznikowy, czy lepiej przejść do prostszego rozwiązania.
Jak działa łącznik świecznikowy i co oznaczają zaciski
Klasyczny podwójny łącznik to w praktyce dwa niezależne łączniki jednobiegunowe w jednej obudowie. Producenci osprzętu, tacy jak Kontakt-Simon, opisują taki mechanizm jako łącznik 2x1-biegunowy. Logika podłączenia jest zawsze podobna: jeden zacisk przyjmuje fazę, a dwa pozostałe przekazują ją do dwóch osobnych obwodów oświetlenia.
| Zacisk lub żyła | Rola | Gdzie trafia |
|---|---|---|
| L | Wejście fazy | Tu podajesz zasilanie do łącznika. |
| L1 | Pierwsze wyjście | Tu podłączasz przewód prowadzący do pierwszej sekcji lampy. |
| L2 | Drugie wyjście | Tu podłączasz przewód do drugiej sekcji lampy. |
| N | Neutralny | Łączysz go poza mechanizmem, zwykle w puszce lub przy oprawie. |
| PE | Ochronny | Łączysz go poza łącznikiem, zgodnie z układem instalacji. |
Ważna rzecz: w klasycznym mechanicznym łączniku neutralny i ochronny nie przechodzą przez mechanizm. Jeśli widzisz model z podświetleniem, szybkozłączami albo innymi dodatkami, sam sposób pracy nadal jest ten sam, ale dokładny układ zacisków warto sprawdzić w instrukcji konkretnego modelu. Kiedy to uporządkujesz, sam montaż przestaje być zgadywanką.
Jak podłączyć go krok po kroku
Ja zaczynam od wyłączenia zabezpieczenia w rozdzielnicy i potwierdzenia braku napięcia w puszce. Do takiej kontroli lepiej użyć dwubiegunowego próbnika niż samego „śrubokręta z neonówką”, bo w starych instalacjach to po prostu daje pewniejszy odczyt.
- Wyłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia.
- Zdejmij klawisze i ramkę, a potem ostrożnie wysuń mechanizm z puszki.
- Zrób zdjęcie aktualnego ułożenia przewodów. To prosty nawyk, który ratuje czas przy składaniu.
- Rozpoznaj przewód fazowy zasilający oraz dwa przewody prowadzące do źródeł światła. Jeśli masz tylko jeden przewód do lampy, nie uzyskasz niezależnego sterowania dwiema sekcjami.
- Podłącz fazę do zacisku L.
- Podłącz dwa przewody wyjściowe do zacisków L1 i L2.

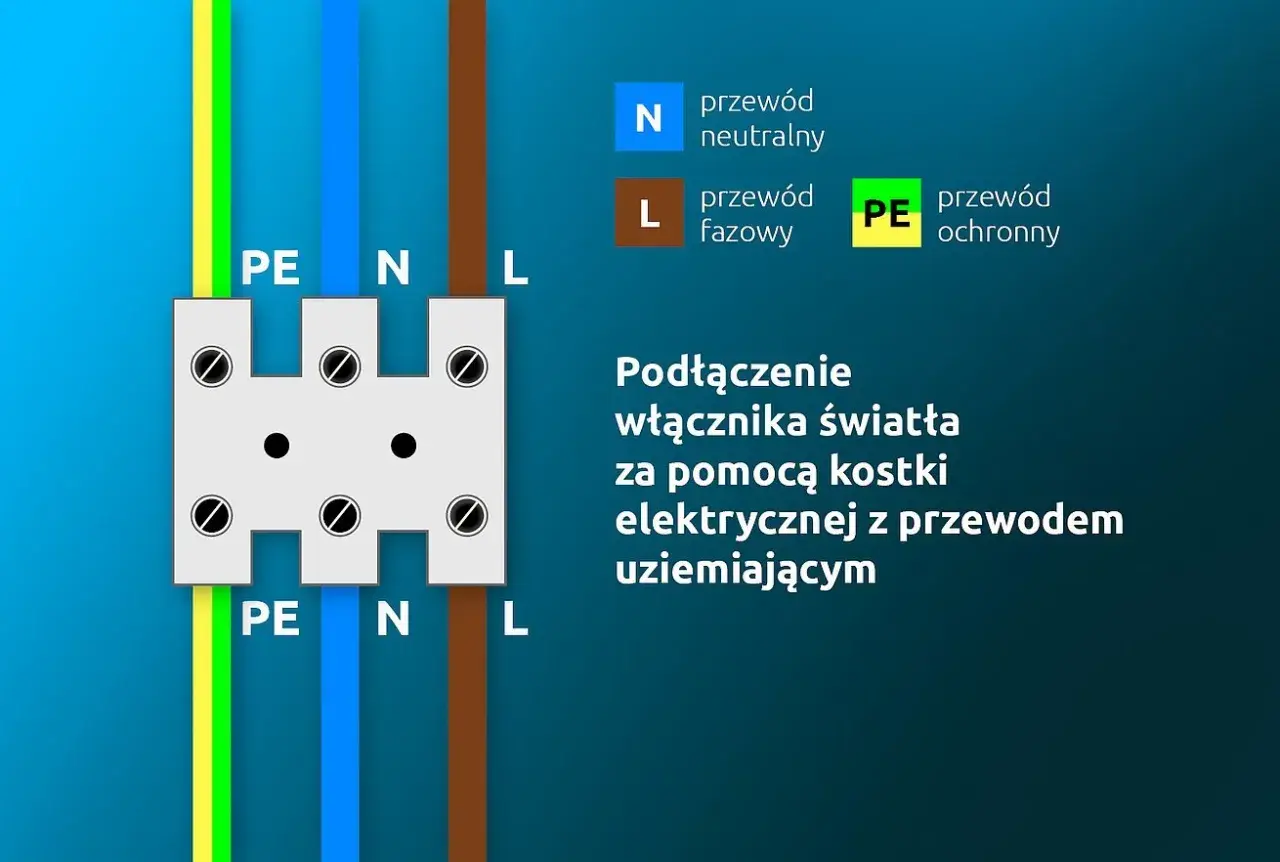

- Jeśli w puszce są przewody neutralne i ochronne, połącz je poza łącznikiem, najczęściej na złączkach sprężynowych.
- Ułóż przewody tak, żeby nie były ściśnięte na siłę, i osadź mechanizm w puszce.
- Załóż ramkę, włącz zasilanie i sprawdź osobno działanie obu klawiszy.
W praktyce najwięcej czasu nie zajmuje samo wpięcie przewodów, tylko ich poprawna identyfikacja i ułożenie w puszce. Jeśli mechanizm nie chce wejść bez oporu, nie dociskam go na siłę, tylko poprawiam prowadzenie żył. To drobiazg, ale później decyduje o tym, czy włącznik pracuje lekko i bezpiecznie.
Najczęstsze błędy, które psują całą instalację
Przy takim montażu widzę te same pomyłki bardzo regularnie. Większość z nich nie wynika z braku umiejętności, tylko z pośpiechu i zbyt dużego zaufania do koloru przewodów.
- Podłączenie neutralnego do zacisku fazowego - w klasycznym łączniku to błąd, który potrafi wywołać nieprawidłową pracę obwodu albo niebezpieczną sytuację przy pomiarach.
- Oparcie się wyłącznie na kolorach żył - w starszych instalacjach kolory bywają mylące, więc bez pomiaru łatwo się pomylić.
- Brak sprawdzenia napięcia przed pracą - to najkrótsza droga do porażenia i uszkodzenia osprzętu.
- Mylenie łącznika świecznikowego ze schodowym - schodowy służy do sterowania jednym obwodem z dwóch miejsc, a nie do rozdzielania dwóch sekcji światła.
- Zbyt płytka puszka albo za mało miejsca na przewody - mechanizm nie siada wtedy poprawnie, a klawisze zaczynają pracować ciężko.
Najbardziej zdradliwy błąd to ten ostatni, bo z zewnątrz wszystko wygląda dobrze, a problem wychodzi dopiero po kilku dniach użytkowania. Jeśli więc po złożeniu coś pracuje sztywno albo nie wraca jak trzeba, wracam do puszki, zamiast liczyć na to, że „samo się ułoży”. To dobry moment, żeby przejść do sytuacji, w której instalacja jest po prostu za stara na taki układ.
Co zrobić, gdy w puszce naprawdę są tylko dwa przewody
Jeżeli po sprawdzeniu okazuje się, że masz tylko dwa przewody robocze, nie próbuj na siłę zrobić z tego układu dla dwóch niezależnych sekcji światła. W takim przypadku podwójny łącznik nie rozwiąże problemu, bo brakuje jednego z torów wyjściowych. To nie jest kwestia „sprytnego mostka”, tylko ograniczenia całej instalacji.
| Rozwiązanie | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Dołożenie przewodu lub przeróbka odcinka instalacji | Gdy robisz remont i możesz ingerować w ściany lub sufit | Najbardziej poprawne i docelowe rozwiązanie | Większy zakres prac |
| Montaż modułu sterującego w puszce lub przy oprawie | Gdy nie chcesz kuć, ale masz miejsce na dodatkowy osprzęt | Zachowujesz dwie strefy światła bez dużej przebudowy | Trzeba dobrać kompatybilny element i sprawdzić miejsce montażu |
| Rezygnacja z niezależnego sterowania | Gdy instalacja ma zostać prosta i bez przeróbek | Najszybsze i najmniej ryzykowne | Obie sekcje lampy działają razem |
Jeśli zależy ci na dwóch niezależnych strefach światła, najrozsądniej potraktować taką instalację jak sygnał do modernizacji, a nie do kreatywnego obchodzenia zasad. Przy elektryce uczciwe ograniczenie bywa lepsze niż „działa, ale nie wiadomo jak”. Po takim sprawdzeniu zostaje już tylko porządne domknięcie montażu i test całości.
Na co zwrócić uwagę, zanim zamkniesz puszkę
Na końcu robię prostą kontrolę. Klawisze mają pracować lekko, przewody nie mogą wystawać poza zaciski, a mechanizm powinien siedzieć stabilnie w puszce. Jeśli wszystko działa, ale jedno z przełączeń jest odwrotne od oczekiwanego, wracam do identyfikacji L1 i L2, a nie wymyślam nowego układu na chybił trafił.
W dobrze wykonanym montażu nie ma niespodzianek: jeden klawisz steruje pierwszą sekcją, drugi drugą, a przewody neutralne i ochronne są uporządkowane poza łącznikiem. Jeśli masz wątpliwość już na etapie rozpoznawania żył, zatrzymaj się wtedy, a nie po zamknięciu ramki. To oszczędza czas, nerwy i ryzyko błędu, którego później nie da się ukryć pod plastikiem.
