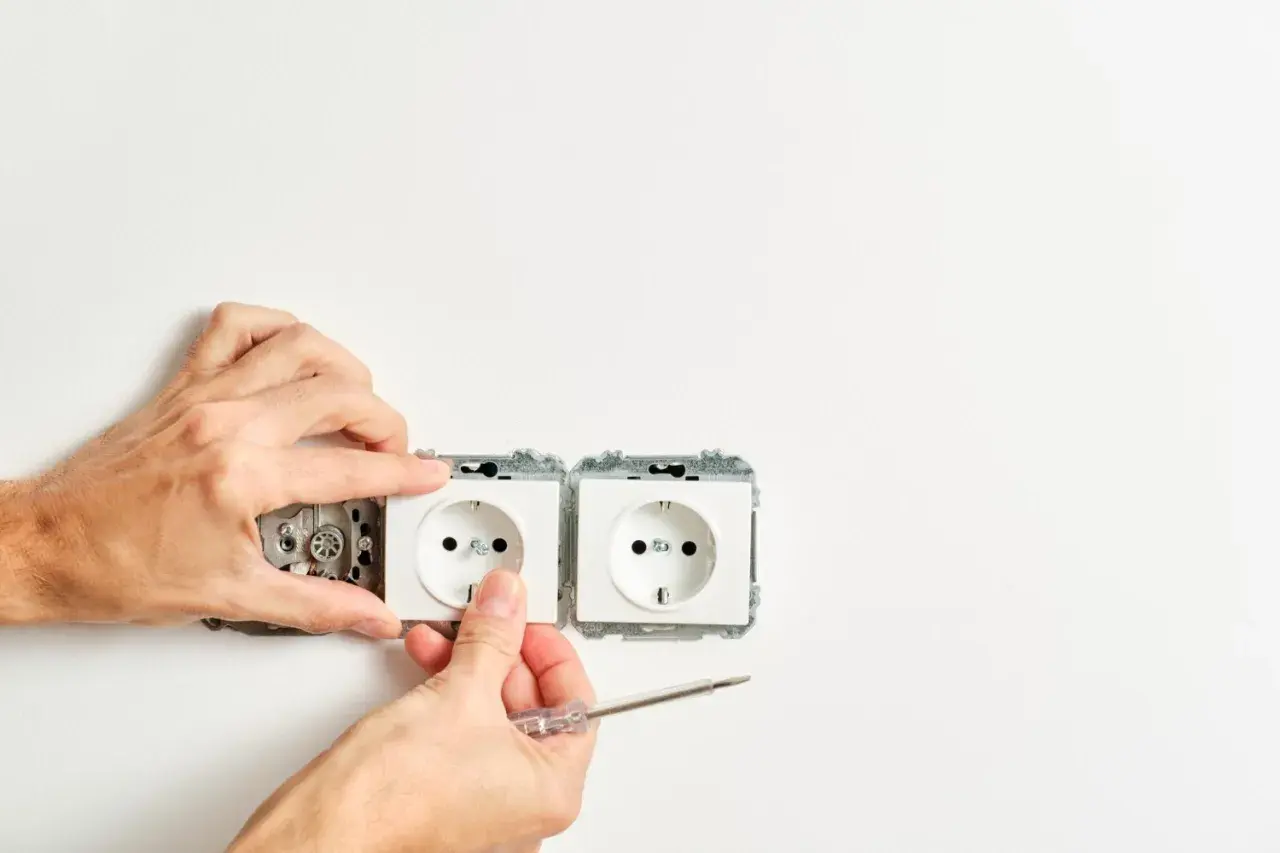

Najbezpieczniej myśleć o liczbie gniazd nie jak o sztywnej normie, ale jak o równowadze między obciążeniem, długością przewodów i sposobem korzystania z pomieszczenia. W polskich instalacjach domowych obwód gniazdowy zwykle robi się na 16 A i przewodzie Cu 3×2,5 mm², ale to nie znaczy, że można bezkarnie dopinać do niego wszystko, co ma wtyczkę. Odpowiedź na pytanie, ile gniazdek na jednym obwodzie, zależy więc bardziej od praktyki projektowej niż od jednej magicznej liczby.
Najważniejsze liczby i zasady, które pomagają zaplanować obwód
- 16 A przy 230 V daje teoretycznie 3680 W mocy na jednym obwodzie gniazdowym.
- W wytycznych branżowych spotyka się zasadę, że na jednym obwodzie promieniowym nie powinno być więcej niż 10 gniazd odbiorczych.
- Gniazda podwójne i potrójne zwykle liczy się jako jeden punkt, a nie dwa albo trzy osobne obciążenia projektowe.
- W kuchni, łazience, garażu i przy sprzętach od około 2 kW lepiej planować osobne obwody niż upychać wszystko w jedną linię.
- Sam limit liczbowy to za mało. O wyniku decydują też długość trasy, przekrój przewodu, jednoczesność pracy urządzeń i zapas w rozdzielnicy.
Co mówią przepisy, a co przyjmuje się w praktyce
Według obowiązujących Warunków technicznych mieszkanie powinno mieć wydzielone obwody m.in. dla oświetlenia, gniazd ogólnego przeznaczenia, pralki, kuchni i odbiorników zainstalowanych na stałe. Przepis nie podaje jednak jednej sztywnej liczby gniazd na obwód, więc tu zaczyna się rola projektu i zdrowego rozsądku.
W wytycznych SEP spotyka się prostą zasadę: na obwodzie promieniowym nie powinno być więcej niż 10 gniazd odbiorczych, a gniazda podwójne i potrójne liczy się jako jeden punkt. Ja traktuję to jako górny pułap orientacyjny, nie jako cel sam w sobie, bo kuchnia i salon żyją zupełnie innym rytmem niż sypialnia.
| Poziom | Co z tego wynika |
|---|---|
| Przepisy budowlane | Wymagają wydzielonych obwodów i odpowiedniej liczby gniazd, ale nie narzucają jednej liczby dla całego domu. |
| Wytyczne branżowe | Na jednym obwodzie gniazdowym przyjmuje się zwykle do 10 gniazd odbiorczych. |
| Praktyka projektowa | W pokojach często wystarcza 6-10 punktów, a w kuchni i przy mocnych urządzeniach lepiej zejść niżej i wydzielić osobny obwód. |
To ważne rozróżnienie, bo sama liczba gniazd nie mówi jeszcze nic o bezpieczeństwie. O tym decyduje dopiero rzeczywiste obciążenie, a właśnie ono potrafi bardzo szybko zmienić komfort korzystania z instalacji.
Od czego naprawdę zależy liczba gniazd na jednej linii
Ja zwykle zaczynam nie od ściany, tylko od listy sprzętów. Ten sam obwód może być spokojny w sypialni, a za ciasny w kuchni, jeśli podłączysz do niego czajnik, ekspres, toster i dodatkowo odkurzacz. W praktyce liczy się kilka rzeczy naraz.
- Moc odbiorników - im więcej urządzeń grzewczych, tym szybciej zbliżasz się do granicy obwodu.
- Jednoczesność pracy - telewizor, router i lampka to mały pobór, ale czajnik, mikrofalówka i ekspres uruchomione razem potrafią przeładować linię.
- Długość trasy - im dłuższy przewód, tym większy spadek napięcia, czyli utrata części napięcia na odcinku kabla.
- Przekrój przewodu i zabezpieczenie - w domowych obwodach gniazdowych najczęściej spotkasz Cu 3×2,5 mm² i wyłącznik nadprądowy B16, czyli aparat, który odłącza zasilanie przy przeciążeniu.
- Rodzaj pomieszczenia - kuchnia, łazienka i garaż wymagają większej rezerwy niż pokój dzienny.
- Przyszłe użycie - instalacja nie powinna działać dobrze tylko dziś, ale także wtedy, gdy dojdzie nowy sprzęt albo zmieni się układ mebli.
Wniosek jest prosty: nie patrzę na obwód jak na „pojemnik” na gniazdka, tylko jak na układ, który ma znosić realne użytkowanie bez ciągłego wybijania zabezpieczeń. Gdy to już widać, można policzyć obciążenie znacznie precyzyjniej.
Jak policzyć obwód bez zgadywania
Najprostszy punkt odniesienia jest bardzo konkretny: przy 230 V i zabezpieczeniu 16 A maksymalna moc teoretyczna wynosi 3680 W. To nie jest jeszcze zaproszenie do pracy „pod korek”, tylko sufit, którego nie warto traktować jak stałego poziomu eksploatacji.
- Spisuję urządzenia, które mogą pracować jednocześnie.
- Oddzielam sprzęty o mocy około 2 kW i wyższej, bo dla nich zwykle planuje się własne obwody.
- Sumuję realne obciążenie, a nie moc wszystkich gniazd na ścianie.
- Porównuję wynik z limitem 3680 W i zostawiam zapas na chwilowe skoki poboru.
- Sprawdzam, czy obwód nie jest zbyt długi i czy nie trzeba zwiększyć przekroju przewodu albo rozbić linii na dwie części.
| Przykład | Moc łączna | Wniosek |
|---|---|---|
| Czajnik 2200 W + ekspres 1500 W + toster 1000 W | 4700 W | To już za dużo jak na jeden typowy obwód 16 A. |
| Telewizor 120 W + router 20 W + laptop 90 W + lampka 10 W | 240 W | Obwód ma ogromny zapas i spokojnie wystarcza. |
| Odkurzacz 1200 W + komputer 300 W + monitor 60 W | 1560 W | Obwód jeszcze się broni, ale nie dokładam do niego drugiego ciężkiego sprzętu. |
Właśnie taki prosty rachunek pokazuje, dlaczego sama liczba gniazd bywa myląca. Dziesięć punktów z lekkim osprzętem może być bezpieczne, a pięć gniazd w kuchni potrafi już przeciążyć linię, jeśli dojdą urządzenia grzewcze.
Jakie widełki sprawdzają się w poszczególnych pomieszczeniach
To są praktyczne zakresy dla jednego obwodu gniazdowego, a nie sztywne przepisy. W dobrze zaprojektowanym domu większe pomieszczenia dzielę czasem na dwie linie, zamiast wciskać wszystko w jeden kabel i jedną ochronę.
| Pomieszczenie | Rozsądny zakres gniazd na obwód | Dlaczego tak |
|---|---|---|
| Sypialnia | 6-8 | Małe obciążenie, ale warto zostawić zapas po obu stronach łóżka i przy biurku. |
| Salon | 6-10 | RTV, ładowarki, lampy i odkurzacz zwykle nie tworzą dużego poboru, ale komfort wymaga wielu punktów. |
| Gabinet | 4-8 | Komputer, monitor, drukarka i UPS to mała moc, lecz ważna jest wygoda rozstawienia sprzętu. |
| Kuchnia nad blatem | 4-6 | To miejsce najbardziej obciążone przez czajnik, blender, ekspres i toster, więc lepiej ograniczyć liczbę punktów na linii. |
| Łazienka | 2-4 | Wilgoć, wymagania ochronne i osobny obwód dla pralki lub suszarki przemawiają za mniejszym zagęszczeniem. |
| Garaż lub pomieszczenie gospodarcze | 4-6 | Elektronarzędzia i kompresory mają wyższe pobory i częściej pracują chwilowo na granicy możliwości obwodu. |
Jeżeli widzę, że pokój ma tylko kilka lekkich odbiorników, nie ma sensu mnożyć obwodów na siłę. Ale w kuchni czy garażu wolę być ostrożniejszy, bo to właśnie tam w praktyce najczęściej zaczynają się problemy z przeciążeniem.
Jak nie zostawić instalacji zbyt ciasnej na starcie
Najdroższe poprawki robi się wtedy, gdy ściany są już gotowe, a instalacja okazuje się za mała. Dlatego przy remoncie albo nowym projekcie zostawiam sobie nie tylko zapas mocy, ale też zapas organizacyjny w rozdzielnicy i w samym układzie pomieszczeń.
- Wydzielam kuchnię na co najmniej dwie strefy, zamiast zasilać wszystko z jednego obwodu.
- Oddzielam sprzęty od 2 kW wzwyż, bo one najszybciej „zjadają” rezerwę.
- Nie łączę przypadkowo stref, np. salonu z łazienką albo garażu z pokojem dziennym.
- Zostawiam wolne miejsce w rozdzielnicy, żeby dało się dodać kolejny obwód bez przebudowy całej tablicy.
- Sprawdzam cały kontekst mieszkania, bo przy większym metrażu rośnie też minimalna liczba obwodów gniazdowych i oświetleniowych dla całej instalacji.
W praktyce spotyka się zależność od metrażu: do 50 m² przyjmuje się zwykle 2 obwody, od 50 do 75 m² 3, od 75 do 100 m² 4, od 100 do 125 m² 5, a powyżej 125 m² 6. To dobrze pokazuje skalę problemu: im większe mieszkanie, tym mniej sensu ma jedna wspólna linia dla wszystkiego.
Jeżeli miałbym wskazać jedną zasadę, byłaby bardzo prosta: lepiej rozdzielić obciążenie na dwa obwody i mieć spokój, niż upychać wszystko na jednej linii, która działa tylko do pierwszego czajnika, odkurzacza i tostera użytych naraz. W remoncie taki zapas kosztuje najmniej, a później naprawdę robi różnicę.
