Wyłącznik schodowy to kluczowy element instalacji elektrycznej, który pozwala na kontrolowanie oświetlenia z dwóch różnych miejsc. Jego głównym zadaniem jest umożliwienie włączania i wyłączania światła na przykład na początku i końcu schodów. To rozwiązanie znacząco zwiększa komfort użytkowania przestrzeni w domach wielopoziomowych.
W instalacjach elektrycznych występują trzy podstawowe typy wyłączników schodowych: pojedyncze, podwójne i potrójne. Najpopularniejszym i najprostszym wariantem jest model pojedynczy, który obsługuje jeden obwód oświetleniowy.
Najważniejsze informacje:- Umożliwia sterowanie światłem z dwóch różnych miejsc
- Instalacja wymaga dwóch łączników i odpowiedniego okablowania
- Działa na zasadzie zamykania i otwierania obwodu elektrycznego
- Znajduje zastosowanie nie tylko na klatkach schodowych
- Wymaga podłączenia przewodu fazowego, neutralnego i ochronnego
- Jest dostępny w trzech wariantach: pojedynczym, podwójnym i potrójnym
- Znacząco podnosi funkcjonalność przestrzeni mieszkalnej
- Zapewnia wygodę i bezpieczeństwo użytkowania
Zasada działania wyłącznika schodowego
Wyłącznik schodowy pojedynczy schemat bazuje na prostej zasadzie przełączania obwodu elektrycznego. Działa on w oparciu o system dwóch przełączników, które mogą zmieniać kierunek przepływu prądu. To właśnie ta funkcja umożliwia sterowanie oświetleniem z dwóch różnych miejsc.
Mechanizm działania wyłącznika schodowego opiera się na systemie krzyżowym połączeń elektrycznych. Gdy naciskamy jeden z przełączników, zmienia się stan całego obwodu. Pozwala to na włączanie i wyłączanie światła z dowolnego miejsca instalacji.
Instalacja wyłącznika schodowego najczęściej znajduje zastosowanie na klatkach schodowych i w długich korytarzach. Sprawdza się również doskonale w dużych pomieszczeniach, gdzie potrzebujemy kontrolować oświetlenie z kilku punktów.
Niezbędne materiały do montażu
- 2 wyłączniki schodowe pojedyncze
- Przewody elektryczne (minimum 1.5 mm²)
- Puszki instalacyjne podtynkowe
- Wkrętaki płaski i krzyżakowy
- Szczypce do ściągania izolacji
- Miernik napięcia (próbnik)
Podczas montażu konieczne jest zastosowanie wyłącznika różnicowo-prądowego oraz bezpiecznika nadprądowego. Te elementy zabezpieczające chronią instalację przed przepięciami i zapewniają bezpieczeństwo użytkowania.

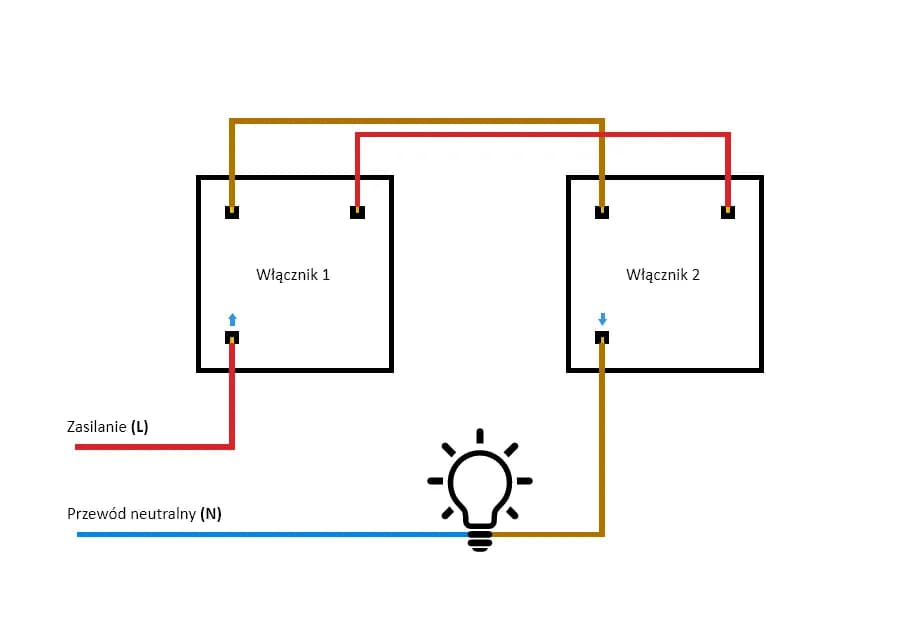

Schemat podłączenia wyłącznika schodowego
| Oznaczenie | Kolor przewodu | Funkcja |
|---|---|---|
| L | Brązowy/Czarny | Przewód fazowy |
| N | Niebieski | Przewód neutralny |
| PE | Żółto-zielony | Przewód ochronny |
Łącznik schodowy schemat podłączenia wymaga odpowiedniego połączenia przewodów między dwoma wyłącznikami. Główny przewód fazowy doprowadzamy do pierwszego wyłącznika, a następnie łączymy go z drugim za pomocą przewodów pośrednich.
Z drugiego wyłącznika świateł na schody schemat prowadzi do punktu oświetleniowego. Od lampy wyprowadzamy przewód neutralny, który łączymy z przewodem zasilającym w puszce rozdzielczej.
Na co zwrócić szczególną uwagę?
Prawidłowe oznaczenie przewodów jest kluczowe dla poprawnego działania wyłącznika schodowego. Szczególną uwagę należy zwrócić na połączenia przewodów pośrednich między wyłącznikami.
Montaż wyłącznika schodowego pojedynczego schemat wymaga zachowania odpowiedniej kolejności podłączania przewodów. Błędne połączenie może skutkować nieprawidłowym działaniem całego układu.
Po zakończeniu instalacji należy przeprowadzić dokładne testy działania układu. Sprawdź działanie wyłączników z obu punktów sterowania. Upewnij się, że oświetlenie reaguje prawidłowo na przełączanie.
Najczęstsze błędy podczas montażu
Podstawowym błędem jest nieprawidłowe połączenie przewodów pośrednich w instalacji wyłącznika schodowego. Często zdarza się, że instalatorzy mylą kolejność przewodów. Skutkuje to brakiem możliwości sterowania oświetleniem z jednego z punktów.
Kolejnym częstym problemem jest niedokładne zaizolowanie połączeń w puszkach instalacyjnych. Prowadzi to do zwarć i nieprawidłowego działania układu. Właściwe zabezpieczenie połączeń jest kluczowe dla bezpieczeństwa.
Wielu instalatorów popełnia błąd podczas podłączania wyłącznika bistabilnego schemat podłączenia. Nieprawidłowe podłączenie przewodu fazowego może spowodować uszkodzenie wyłącznika. W takiej sytuacji konieczna jest wymiana elementu.
| Usterka | Przyczyna | Rozwiązanie |
|---|---|---|
| Brak reakcji | Nieprawidłowe połączenie przewodów | Sprawdzenie i korekta połączeń |
| Działa tylko jeden wyłącznik | Błędne połączenie przewodów pośrednich | Poprawienie kolejności przewodów |
| Zwarcie | Uszkodzona izolacja | Wymiana przewodów |
| Przegrzewanie się wyłącznika | Luźne połączenia | Dokręcenie zacisków |
Jak sprawdzić poprawność instalacji?
Pierwszym krokiem weryfikacji jest sprawdzenie ciągłości obwodu za pomocą miernika. Test należy przeprowadzić przy wyłączonym napięciu.
Kolejnym etapem jest pomiar napięcia na zaciskach wyłącznika schodowego. Pomiary wykonujemy przy włączonym zasilaniu, zachowując szczególną ostrożność.
Na końcu przeprowadzamy pełny test funkcjonalny układu. Sprawdzamy działanie oświetlenia z obu punktów sterowania. Zwracamy uwagę na ewentualne nieprawidłowości w działaniu.
Wskazówki dotyczące bezpieczeństwa
Przed rozpoczęciem montażu wyłącznika schodowego zawsze wyłącz zasilanie w rozdzielnicy. Użyj próbnika napięcia, aby potwierdzić brak napięcia w obwodzie.
Stosuj wyłącznie atestowane materiały elektryczne odpowiedniej jakości. Wszystkie połączenia wykonuj starannie, unikając pozostawiania odsłoniętych przewodów.
Przestrzegaj zasad bezpieczeństwa podczas pracy z instalacją elektryczną. Używaj narzędzi z izolowanymi rękojeściami.
Regularnie sprawdzaj stan techniczny instalacji wyłącznika schodowego. Wszelkie nieprawidłowości w działaniu zgłaszaj wykwalifikowanemu elektrykowi.
Co warto zapamiętać?
Montaż wyłącznika schodowego to zadanie, które wymaga precyzji i znajomości podstawowych zasad elektryki. Kluczowe jest przestrzeganie kolejności podłączania przewodów oraz zachowanie odpowiednich środków bezpieczeństwa podczas instalacji.
Prawidłowo wykonana instalacja wyłącznika schodowego zwiększa komfort użytkowania przestrzeni i pozwala na wygodne sterowanie oświetleniem z dwóch różnych miejsc. Pamiętaj o stosowaniu właściwych zabezpieczeń i regularnym sprawdzaniu stanu technicznego instalacji.
W razie jakichkolwiek wątpliwości podczas montażu lub nietypowego zachowania wyłącznika schodowego, warto skonsultować się z wykwalifikowanym elektrykiem. Bezpieczeństwo w przypadku instalacji elektrycznych powinno być zawsze na pierwszym miejscu.
