Wentylator z timerem wygląda na prosty dodatek do łazienki, ale w praktyce decydują o nim trzy rzeczy: stałe zasilanie, przewód sterujący i poprawne zabezpieczenia obwodu. Gdy któryś element zostanie pomylony, timer nie odlicza, wentylator gaśnie za wcześnie albo nie startuje po wyłączeniu światła. W pomieszczeniu, w którym para wodna i skraplanie pojawiają się codziennie, taki błąd szybko wychodzi na jaw.
Wentylator z timerem działa poprawnie tylko przy stałym zasilaniu i osobnym sygnale sterującym
- L i N zasilają wentylator na stałe, a T lub SL uruchamia odmierzanie czasu po zgaśnięciu światła.
- Timer w zależności od modelu pracuje od 30 sekund do 30 minut albo od 2 minut do 30 minut.
- Rozporządzenie o warunkach technicznych wymaga m.in. urządzeń ochronnych różnicowoprądowych, oddzielnych przewodów ochronnych i neutralnych oraz prowadzenia tras przewodów w liniach prostych.
- PN-HD 60364-7-701 obejmuje pomieszczenia z wanną lub prysznicem oraz strefy wokół nich, więc łazienka nie jest zwykłym miejscem montażu.
Dlaczego wentylator z timerem pasuje do łazienki?
Najkrócej mówiąc, timer przedłuża wentylację po wyłączeniu światła. To ma sens właśnie w łazience, bo para wodna nie znika w chwili, gdy gaśnie lampa. Rozporządzenie o warunkach technicznych opisuje pomieszczenia higienicznosanitarne jako miejsca z własnymi wymaganiami wentylacyjnymi, a zamknięta kabina natryskowa powinna mieć wentylację mechaniczną wywiewną.
W praktyce timer pomaga wysuszyć strefę przy kabinie, lustrze i suficie, zanim wilgoć zacznie osiadać na fugach albo listwach. Dlatego wentylator z opóźnieniem wyłączenia sprawdza się lepiej niż model, który reaguje wyłącznie na włącznik. Jeśli łazienka ma ograniczoną cyrkulację powietrza, kilka dodatkowych minut pracy potrafi zrobić większą różnicę niż mocniejszy silnik.
Zapamiętaj: timer nie zastępuje wentylacji, tylko wydłuża jej działanie. Bez sprawnego wyciągu nawet najlepsze opóźnienie nie rozwiąże problemu wilgoci.
W łazienkach z intensywnym użytkowaniem sens ma też wariant z czujnikiem wilgotności. Taki układ uruchamia wentylator samoczynnie, a timer pilnuje, żeby praca nie skończyła się zbyt wcześnie. To właśnie dlatego w instrukcjach producentów te funkcje często występują razem.
Jak rozpoznać właściwy wariant podłączenia?

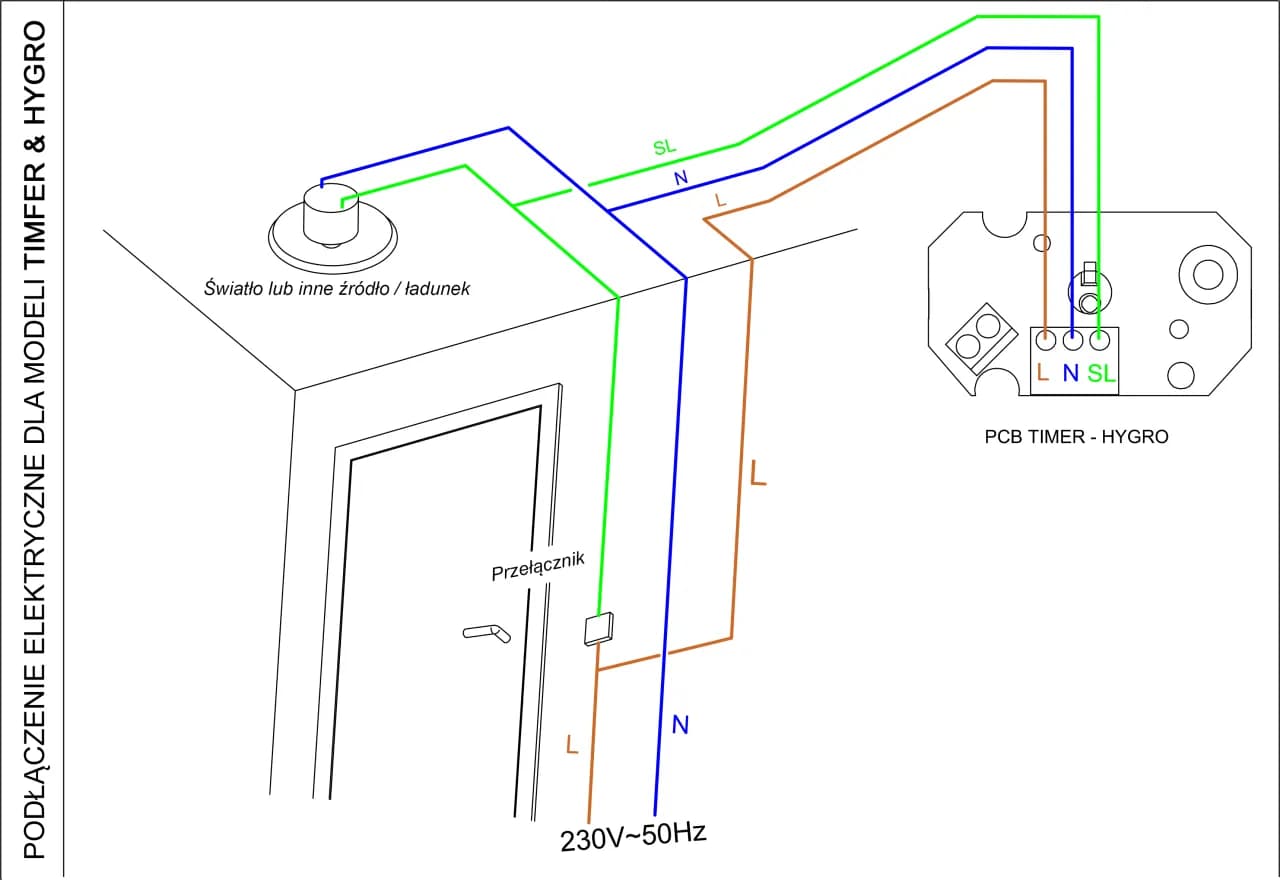

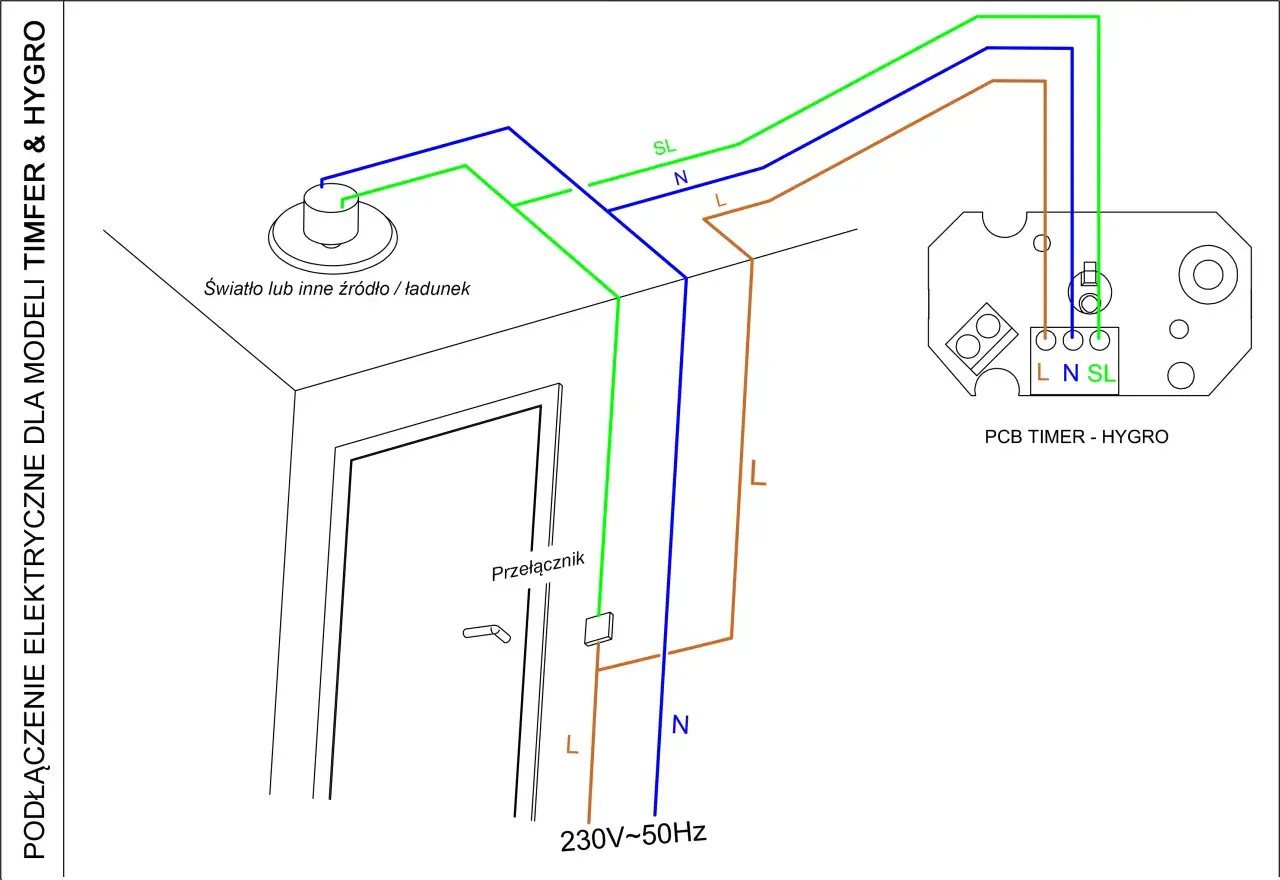

Najpierw trzeba odczytać oznaczenia zacisków, a dopiero potem dobierać przewody. Sam kolor żył pomaga, ale nie wystarcza, bo w starszych mieszkaniach lub po przeróbkach instalacji oznaczenia bywają mylące. W modelach z timerem najczęściej pojawiają się zaciski L, N i dodatkowy sygnał sterujący opisany jako T, SL albo LS.
| Wariant | Przewody | Sygnał startu | Typowy czas | Skutek praktyczny |
|---|---|---|---|---|
| Wentylator bez timera | L + N | Oddzielny włącznik | Brak opóźnienia | Najprostszy montaż, ale bez pracy po zgaszeniu światła |
| Wentylator z timerem | L + N + T lub SL | Faza z włącznika światła | 30 s do 30 min albo 2 do 30 min | Wentylator działa po wyłączeniu lampy |
| Wentylator z higrostatem i timerem | L + N + T lub SL | Wilgotność albo włącznik | Najczęściej 1 do 30 min lub 3 do 30 min | Automatyczna praca po kąpieli i podtrzymanie po spadku wilgoci |

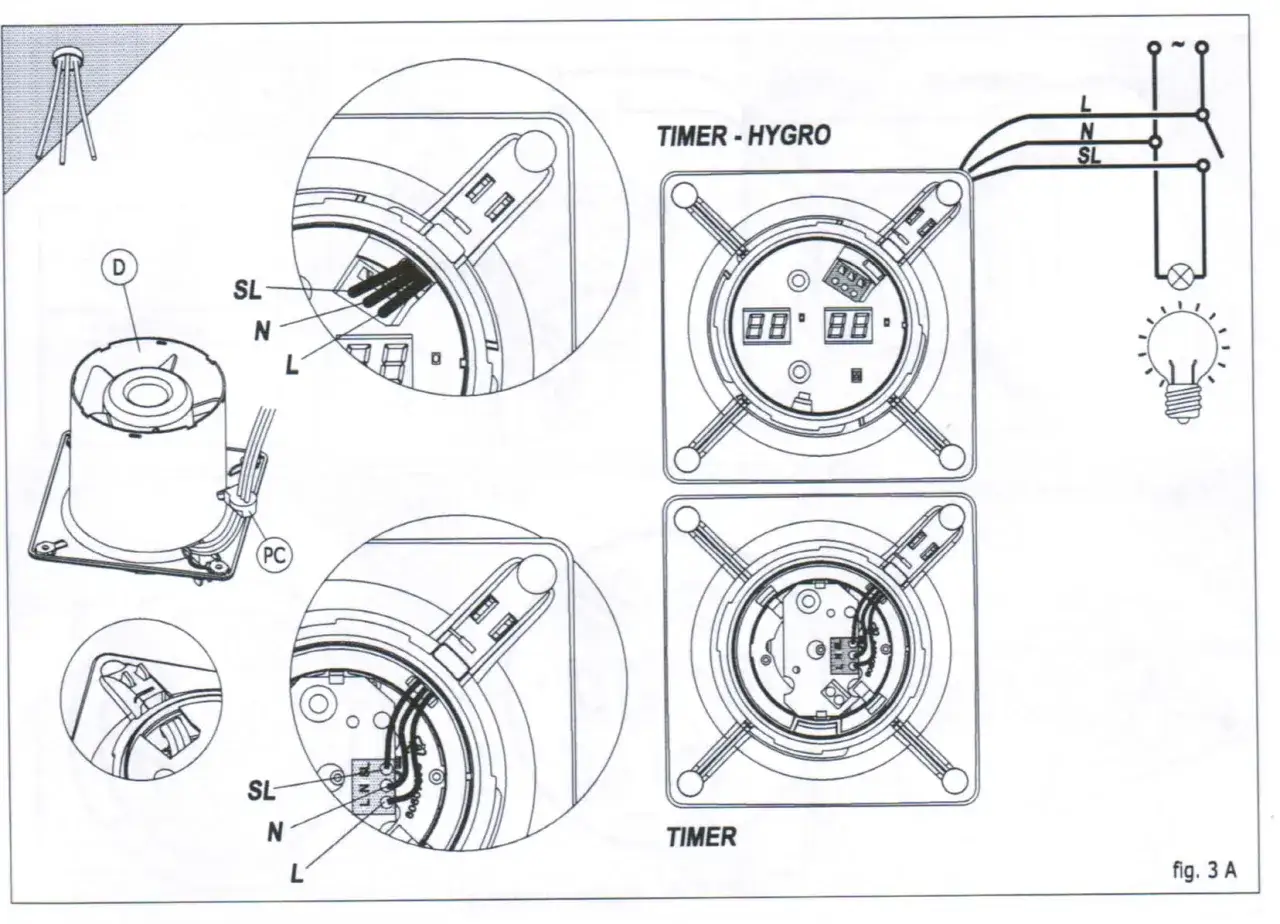

W instrukcji modelu z timerem i higrostatem opisano rozwiązanie, w którym wentylator pracuje po osiągnięciu zadanej wilgotności, a po jej spadku odlicza jeszcze czas podtrzymania. W innym modelu zacisk T wymaga podania tej samej fazy przez przełącznik, a zakres opóźnienia sięga od 30 sekund do 30 minut. Instrukcja modelu z timerem i higrostatem pokazuje też, że producenci stosują różne oznaczenia i różne zakresy nastaw.
To ważne, bo dwa wentylatory z tym samym opisem handlowym mogą działać inaczej. Jeden startuje po podaniu sygnału na SL, drugi oczekuje pracy na T, a trzeci ma osobny przełącznik konfigurujący opóźnienie rozruchu. Bez porównania schematu z obudową łatwo podłączyć urządzenie poprawnie mechanicznie, ale błędnie funkcjonalnie.
W praktyce: przewód T nie jest drugim zasilaniem. To sygnał sterujący, który mówi elektronice, że ma rozpocząć albo kontynuować odliczanie.
Przeczytaj również: Instrukcja modelu z timerem i higrostatem
Jakie zasady bezpieczeństwa obowiązują w łazience?
Łazienka wymaga wyższego poziomu ostrożności niż zwykły pokój. W oficjalnym zestawieniu norm na gov.pl PN-HD 60364-7-701 jest opisana jako norma dla pomieszczeń wyposażonych w wannę lub prysznic i stref okolicznych, a rozporządzenie budowlane wymaga m.in. urządzeń ochronnych różnicowoprądowych, oddzielnych przewodów ochronnych i neutralnych oraz wyłączników nadprądowych.
W tym samym rozporządzeniu przewody i kable muszą być prowadzone tak, aby dało się je wymienić bez naruszania konstrukcji budynku. Przewody wtynkowe wolno prowadzić tylko wtedy, gdy przykrywa je warstwa tynku o grubości co najmniej 5 mm. To wyklucza prowizoryczne prowadzenie kabla po murze, luźne puszki i połączenia „na skrętkę”.
Jeżeli instalacja ma zabezpieczenie różnicowoprądowe, warto pamiętać, że materiał edukacyjny ZPE opisuje wyłącznik różnicowoprądowy jako element reagujący przy różnicy prądu powyżej 30 mA. Taki poziom ochrony jest standardem w obwodach domowych, bo szybko odcina zasilanie przy uszkodzeniu izolacji albo niebezpiecznym upływie prądu.
W łazience trzeba też myśleć o trasie prowadzenia kabla, a nie tylko o samym podłączeniu w wentylatorze. Trasa ma iść możliwie prosto, równolegle do ścian i stropów, a osprzęt trzeba dobrać do strefy montażu oraz deklarowanego stopnia ochrony obudowy. Jeśli wentylator ma być blisko źródła wody, nie ma miejsca na intuicję bez schematu.
Uwaga: jeżeli w puszce nie ma przewodu ochronnego, izolacja wygląda na starą albo obudowa ma ślady przegrzania, montaż trzeba wstrzymać. W takich warunkach błąd nie kończy się na niedziałającym timerze.

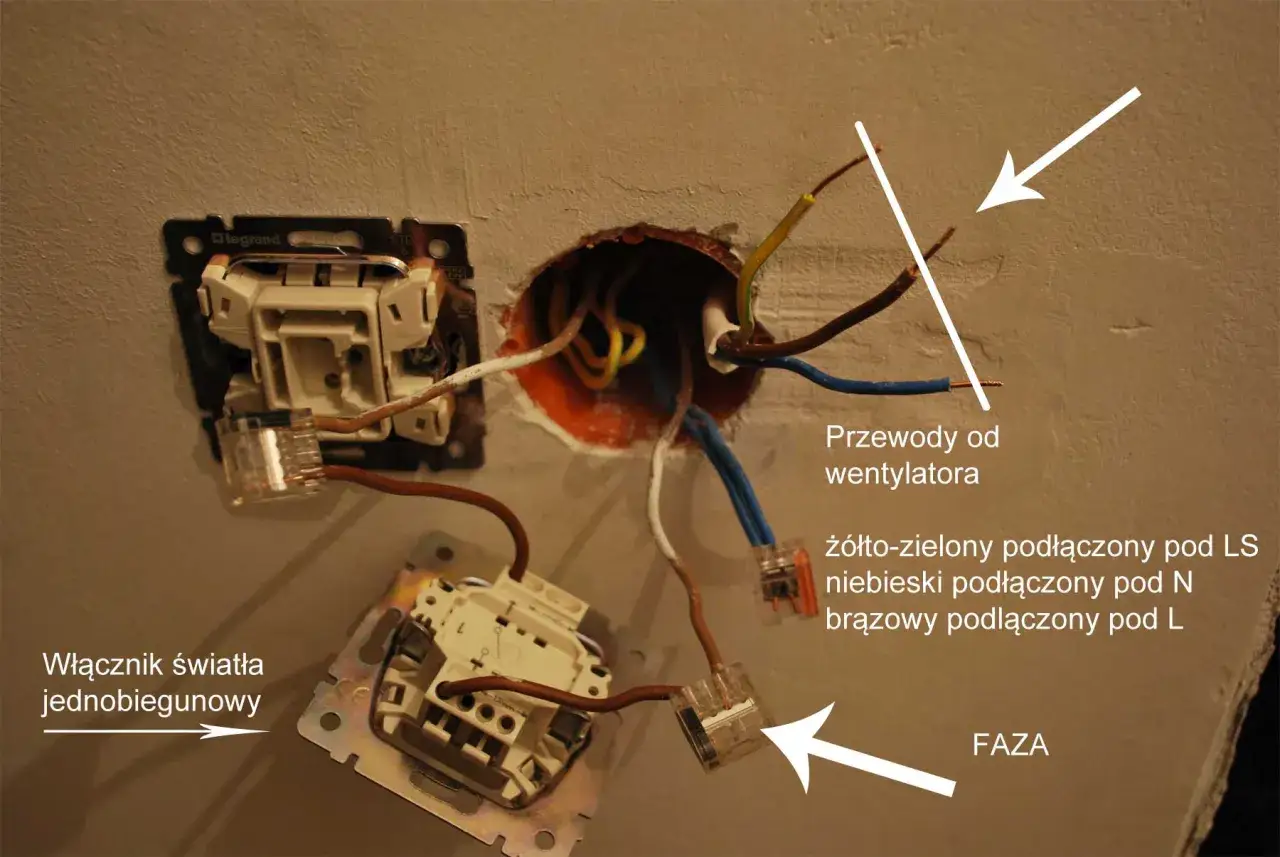

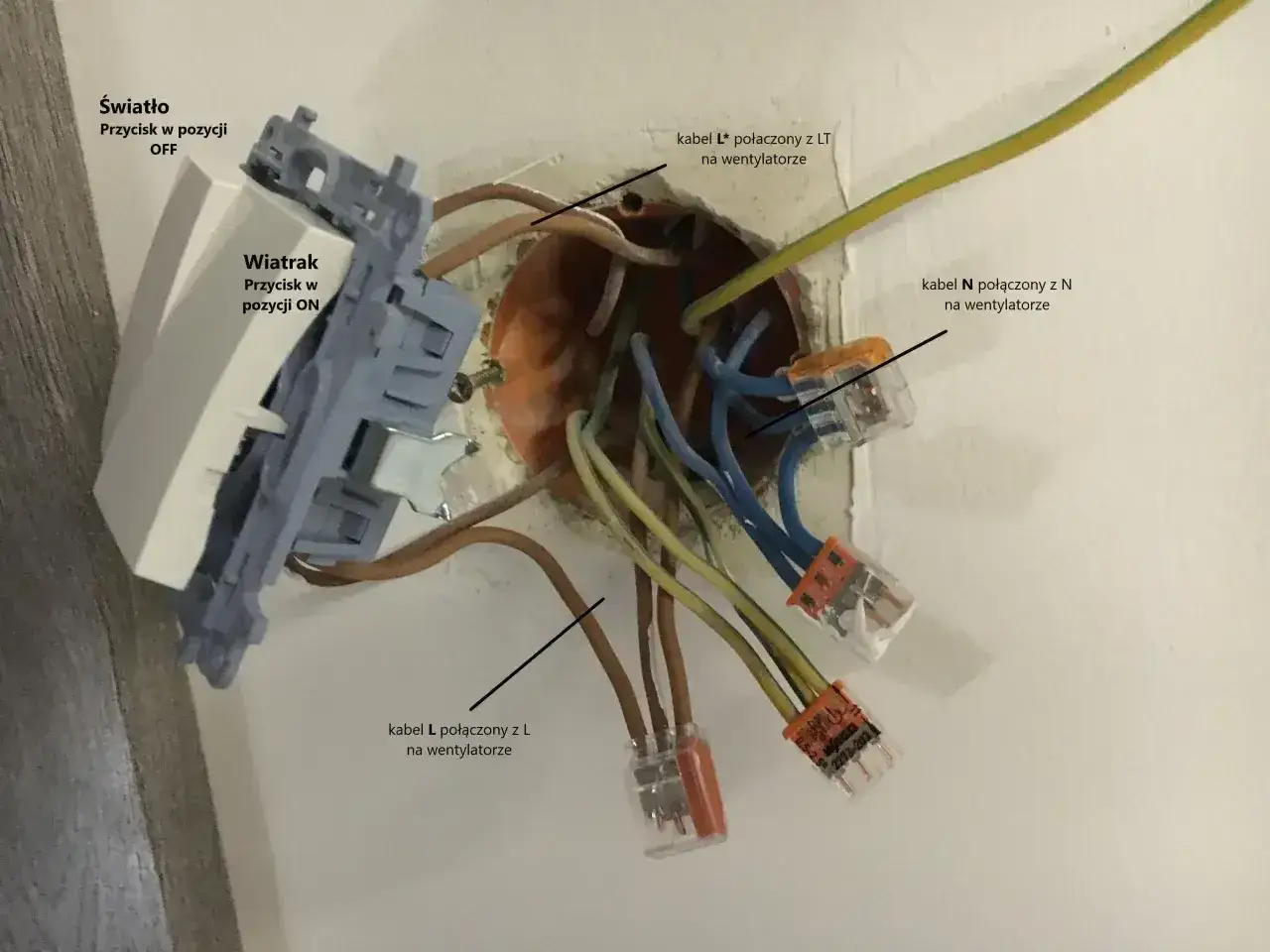

Jak podłączyć wentylator z timerem krok po kroku?
Najpierw odetnij zasilanie, potem dopiero podłączaj przewody. Kolejność ma znaczenie, bo w wentylatorze z timerem samo poprawne skręcenie żył nie wystarczy. Elektronika potrzebuje zarówno stałego zasilania, jak i sygnału, który uruchomi opóźnienie albo tryb podtrzymania.
- Wyłącz zabezpieczenie obwodu w rozdzielnicy i potwierdź brak napięcia testerem.
- Otwórz puszkę lub obudowę i sprawdź oznaczenia na zaciskach wentylatora.
- Podłącz neutralny do N i stałą fazę do L.
- Doprowadź przewód sterujący do T, SL albo LS, jeśli model przewiduje taki zacisk.
- Podłącz PE tylko wtedy, gdy urządzenie ma zacisk ochronny albo instrukcja tego wymaga.
- Zamocuj przewody w listwie zaciskowej i upewnij się, że nie ma naprężenia na żyłach.
- Zamknij obudowę i włącz zasilanie, dopiero potem wykonaj test działania.
- Ustaw czas opóźnienia potencjometrem, przełącznikiem DIP albo fabrycznym suwakiem, zależnie od modelu.
W modelu opisanym w jednej z instrukcji opóźnienie można ustawić na wartości 30 sekund, 5 minut, 10 minut, 20 minut i 30 minut. W innym modelu producent przewidział zakres 2 do 30 minut oraz zależność od sygnału na zacisku SL. Instrukcja modelu z wyjściem T pokazuje właśnie taki układ pracy: stałe zasilanie na L i N, a osobny przewód na zacisk sterujący.
Po uruchomieniu światła wentylator powinien wejść w pracę natychmiast albo po krótkiej zwłoce, a po wyłączeniu światła pracować jeszcze przez ustawiony czas. Jeśli test kończy się natychmiastowym zatrzymaniem, pierwszy trop prowadzi do przewodu sterującego, nie do samego silnika. Najczęściej problemem jest brak stałej fazy, odwrócony sygnał albo nieprawidłowo wybrany tryb pracy.
W praktyce: jeżeli model ma dwa tryby, ręczny i automatyczny, najpierw sprawdza się, czy zacisk sterujący dostaje właściwą fazę. Dopiero później szuka się usterek w elektronice albo silniku.
Co zrobić, gdy wentylator ma czujnik wilgotności?
Wtedy wilgotność staje się ważniejsza niż sam włącznik. W modelach z higrostatem wentylator może wystartować sam, gdy poziom wilgoci przekroczy ustawiony próg, a timer tylko wydłuża pracę po spadku tego poziomu. To rozwiązanie dobrze działa w łazienkach bez codziennej, ręcznej obsługi.
Tryb automatyczny
W automatycznym wariancie wentylator reaguje na wzrost wilgotności i nie musi czekać na światło. Taki układ jest przydatny po długim prysznicu albo w łazienkach bezokiennych, gdzie para utrzymuje się dłużej. Z punktu widzenia komfortu to właśnie najpraktyczniejsza wersja, bo wentylator włącza się wtedy, kiedy naprawdę jest potrzebny.
Tryb mieszany
W trybie mieszanym wentylator można uruchomić światłem, a czujnik wilgoci i timer pilnują dalszej pracy. To dobre rozwiązanie, gdy chcesz mieć pełną kontrolę nad ręcznym uruchomieniem, ale nie chcesz ryzykować zbyt krótkiego przewietrzenia. W praktyce układ sam decyduje, czy ma pracować tylko po kąpieli, czy także po zwykłym użyciu łazienki.
Zakres nastaw
W instrukcjach producentów spotyka się różne zakresy. Jeden model pozwala ustawić wilgotność od 40% do 90% i opóźnienie od 3 do 30 minut, inny przewiduje próg od 60% do 90% oraz czas od 1 do 30 minut. To oznacza, że przed montażem trzeba sprawdzić nie tylko moc i wymiary wentylatora, ale też sposób regulacji elektroniki.
Jeżeli zależy na prostym sterowaniu wyłącznie z włącznika, model z higrostatem może być zbyt „inteligentny”. Wtedy lepiej wybrać wariant bez czujnika albo taki, w którym da się wyłączyć tryb automatyczny. Instrukcja modelu z timerem i higrostatem pokazuje, że w niektórych wersjach czujnik wilgotności ma wyższy priorytet niż ręczne uruchomienie.
Przykład z życia: po prysznicu światło gaśnie, ale wentylator dalej pracuje, aż wilgoć spadnie i minie ustawiony czas podtrzymania. Dzięki temu sufit i narożniki schną, zamiast zbierać kondensację.
Jakie błędy powodują, że timer nie działa?
Najczęściej winny jest nie wentylator, tylko sposób podłączenia. Gdy urządzenie ma opóźnienie wyłączenia, elektronika musi dostać właściwy sygnał startu i stabilne zasilanie. Bez tego objawy bywają mylące: dioda świeci, silnik rusza na chwilę albo wszystko działa tylko przy trzymaniu włącznika.
Brak stałej fazy
Jeżeli L nie dostaje zasilania na stałe, timer nie ma czego pamiętać i nie pracuje zgodnie z założeniem. Taki błąd często pojawia się wtedy, gdy ktoś podłącza wentylator tak samo jak zwykłą oprawę oświetleniową. Efekt jest prosty: wentylator działa tylko w momencie podania napięcia albo w ogóle nie wchodzi w tryb opóźnienia.
Pomylenie zacisków
Podanie przewodu sterującego do złego zacisku jest równie częstym problemem. W części modeli T uruchamia odliczanie, a w innych ten sam efekt daje SL albo LS. Gdy przewody zostaną zamienione, wentylator może startować, ale nie będzie kończyć pracy po oczekiwanym czasie albo nie zareaguje na światło.
Zbyt mało miejsca na połączenia
W łazienkach zdarza się też wciskanie przewodów na siłę w zbyt małą puszkę lub bez porządnego odciążenia mechanicznego. To sprzyja luzowaniu zacisków, przegrzewaniu i przerywaniu kontaktu przy drganiach obudowy. Jeśli w środku jest ciasno, timer zaczyna działać nieprzewidywalnie, choć sam moduł elektroniczny jest sprawny.
Założenie, że kolor przewodu wystarczy
Brązowy, niebieski i zielono-żółty to tylko typowy układ, a nie gwarancja poprawnej funkcji w konkretnej ścianie. W starszych instalacjach kolor przewodu sterującego bywa inny, a po remontach zdarzają się mostki i zamiany miejsc. Dlatego przed podłączeniem trzeba sprawdzić schemat, a nie opierać się wyłącznie na kolorystyce z katalogu.
Jeżeli wentylator uruchamia się na sekundę i gaśnie, najpierw trzeba sprawdzić przewód T/SL oraz sposób podtrzymania fazy. Jeśli timer odlicza, ale nie ma efektu przewietrzania, problemem bywa też zbyt niski przepływ kanału albo źle dobrany model do długości przewodu wentylacyjnego. Sama elektronika nie skompensuje słabej instalacji mechanicznej.
W praktyce: krótkie działanie po starcie najczęściej oznacza brak właściwego sygnału sterującego albo błędny tryb pracy, a nie „zepsuty timer”.
Kiedy lepiej przerwać montaż?
Wtedy, gdy instalacja nie daje się jednoznacznie rozpoznać albo wymaga przeróbki poza prostym podłączeniem. To dotyczy zwłaszcza starych mieszkań, gdzie brak przewodu ochronnego, izolacja jest krucha, a puszka ma za mało miejsca na bezpieczne połączenia. Jeśli nie da się potwierdzić, który przewód jest stałą fazą, a który sygnałem z włącznika, lepiej nie zgadywać.
Przerwanie pracy jest rozsądne również wtedy, gdy wentylator ma być zamontowany blisko strefy wody, a dokumentacja urządzenia nie podaje jednoznacznie stopnia ochrony i schematu zacisków. Taki przypadek wymaga dokładnego sprawdzenia, czy model pasuje do miejsca montażu, czy trzeba zmienić jego lokalizację. Gdy trzeba kuć ścianę, prowadzić nowy obwód albo wymieniać osprzęt, zadanie przestaje być prostym podłączeniem.
Najbezpieczniej podłączać wentylator z timerem dokładnie według schematu producenta i zasad dla instalacji w łazience, a w razie wątpliwości przerwać pracę przed podaniem napięcia.
