Przy klimatyzacji 5 kW najwięcej zamieszania robi różnica między mocą chłodniczą a parametrami elektrycznymi. Sam napis na urządzeniu nie mówi jeszcze, czy instalacja wytrzyma rozruch sprężarki, długość trasy kabla i sposób zabezpieczenia obwodu. W domowych splitach najczęściej pojawia się zestaw 16 A i przewód 3 x 2,5 mm², ale ostateczny dobór zależy od tabliczki znamionowej i instrukcji montażu.
Klimatyzator 5 kW najczęściej pracuje na osobnym obwodzie 16 A z przewodem 3 x 2,5 mm²
- 16 A i 3 x 2,5 mm² pojawia się w instrukcjach dla jednostek split około 5 kW, gdy producent opisuje zasilanie jednofazowe.
- Charakterystyka C lepiej znosi umiarkowany prąd rozruchowy niż B, więc często pasuje do sprężarki klimatyzatora.
- Moc chłodnicza 5 kW nie oznacza poboru elektrycznego 5 kW, dlatego dobór po samej nazwie urządzenia bywa błędny.
- Osobny obwód zmniejsza ryzyko wybijania zabezpieczenia i przegrzewania przewodów przy starcie oraz podczas długiej pracy.
Jaki bezpiecznik do klimatyzacji 5 kW?

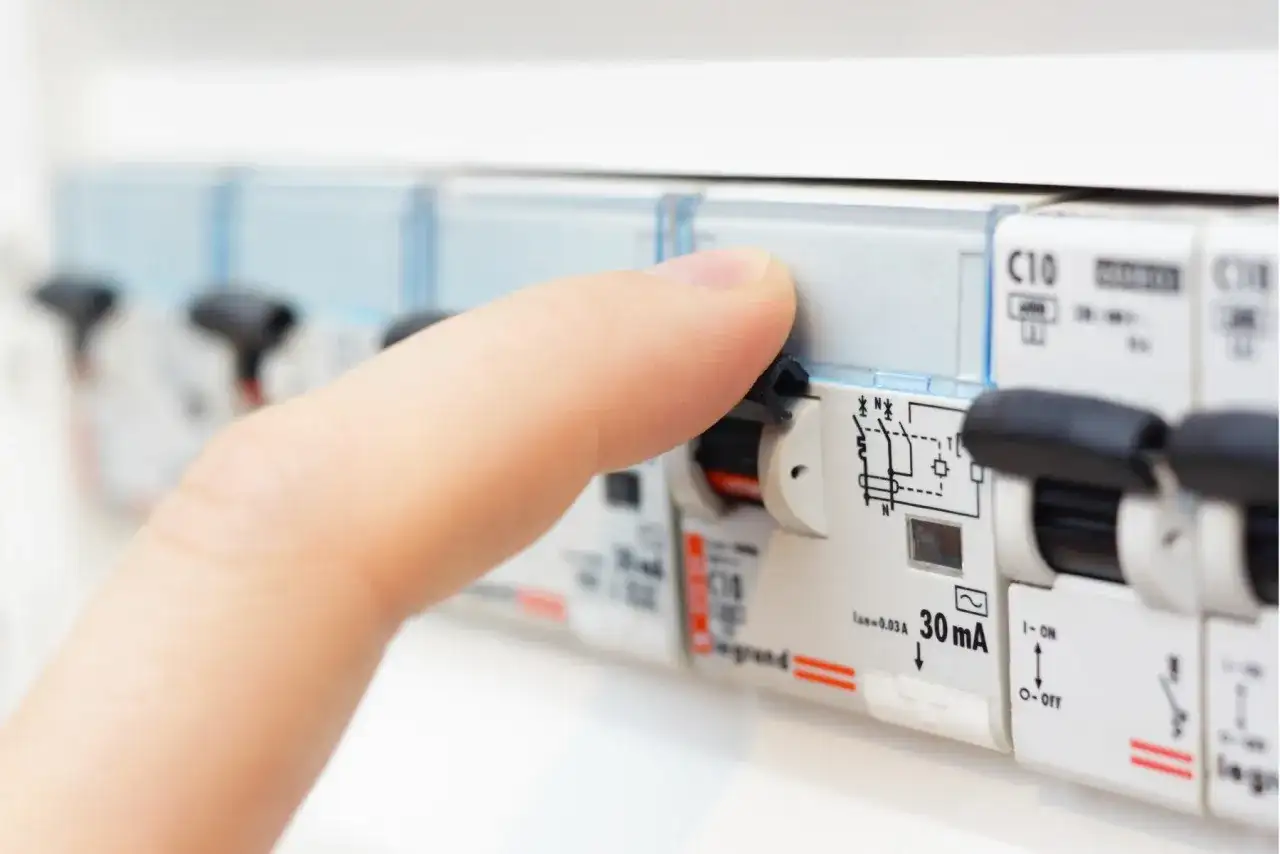

Najczęściej sprawdza się C16 na osobnym obwodzie z przewodem 3 x 2,5 mm². Jeśli producent wpisuje inny prąd znamionowy, pierwszeństwo ma jego dokumentacja, a nie ogólna zasada. W praktyce pod słowem „bezpiecznik” chodzi tu zwykle o wyłącznik nadprądowy, nie o wkładkę topikową z dawnych instalacji.
Co mówią instrukcje producentów
W instrukcjach montażu jednostek split o zbliżonej mocy producent potrafi podać przewód zasilający 2,5 mm² i rekomendowane zabezpieczenie 16 A. Takie dane pojawiają się w instrukcji montażu klimatyzatora split dla serii obejmującej modele o wyższej wydajności chłodniczej. W tej samej dokumentacji pojawia się też wymóg odłączania wszystkich biegunów z separacją styków co najmniej 3 mm, co pokazuje, że prosty „automat” w rozdzielnicy nie załatwia całego tematu.
Dobrą praktyką jest odczytanie z tabliczki trzech pól: prądu znamionowego, maksymalnego zabezpieczenia i zalecanego przekroju przewodu. Jeśli któryś z tych parametrów nie zgadza się z planem instalacji, dobór trzeba zmienić, a nie dopasowywać na siłę. Tylko tak obwód pozostaje bezpieczny zarówno dla przewodu, jak i dla samego klimatyzatora.
B16 czy C16

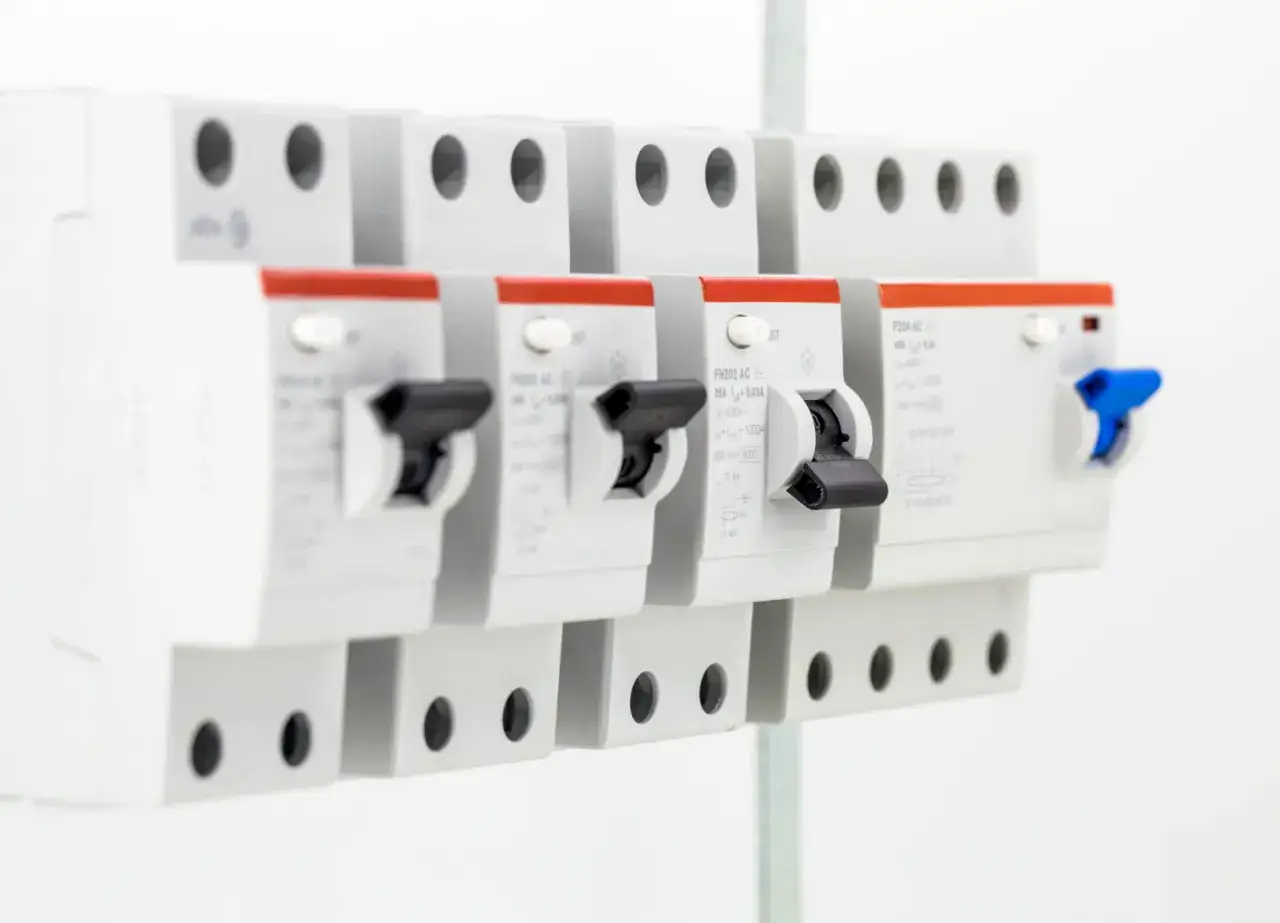

W typowej domowej instalacji C16 lepiej toleruje chwilowy wzrost poboru przy starcie sprężarki, więc zwykle daje mniej fałszywych zadziałań niż B16. Producent wyłączników nadprądowych podaje, że charakterystyka B odpowiada zwykle zakresowi 3–5 x In, a C zakresowi 5–10 x In; takie różnice opisuje dokumentacja charakterystyk B i C. Dla klimatyzacji oznacza to prosty wniosek: im bardziej „sprężarkowy” i rozruchowy charakter pracy, tym bardziej sensowna staje się charakterystyka C.
| Wariant | Zachowanie przy rozruchu | Kiedy ma sens | Ryzyko |
|---|---|---|---|
| B16 | Szybciej reaguje na skok prądu | Gdy rozruch jest łagodny, a producent dopuszcza taki wybór | Wyłącza się częściej przy starcie sprężarki |
| C16 | Ma większy margines dla prądu rozruchowego | Najczęstszy wybór dla domowych splitów około 5 kW | Nie rozwiązuje problemu zbyt cienkiego przewodu |
| C20 | Jeszcze większa tolerancja na rozruch | Tylko gdy karta urządzenia i przewód wyraźnie to dopuszczają | Może osłabić ochronę obwodu, jeśli kabel jest za mały |
Zapamiętaj: Zabezpieczenie ma chronić przewód i instalację, a nie „dopasowywać się” do napisu 5 kW na obudowie. Jeśli aparat wyłącza się przy starcie, problemem może być także kabel, połączenia albo sama jednostka.
Przeczytaj również: Bezpiecznik B16 a C16: kluczowe różnice, zastosowanie i konsekwencje wyboru
Dlaczego 5 kW nie oznacza bezpiecznika 5 kW?
5 kW chłodzenia nie równa się 5 kW poboru z sieci. Klimatyzator o mocy chłodniczej 5 kW może pobierać wyraźnie mniej energii elektrycznej, dlatego sam napis na obudowie nie wystarcza do doboru zabezpieczenia. To właśnie dlatego identycznie brzmiące urządzenia potrafią mieć różne wymagania co do prądu znamionowego i przekroju przewodu.
Moc chłodnicza a pobór energii
Moc chłodnicza opisuje, ile ciepła urządzenie potrafi odebrać z pomieszczenia, a nie ile prądu pobiera z sieci. Z punktu widzenia instalacji liczy się prąd roboczy z tabliczki znamionowej, bo to on pokazuje, jak obciążony będzie obwód. W uproszczeniu obwód 230 V z zabezpieczeniem 16 A daje około 3,68 kW mocy elektrycznej, ale to nadal nie jest to samo co 5 kW mocy chłodniczej.
| Parametr | Przykład | Znaczenie |
|---|---|---|
| Napięcie obwodu | 230 V | Typowe zasilanie jednofazowe w mieszkaniu |
| Zabezpieczenie | 16 A | Około 3,68 kW mocy elektrycznej w uproszczeniu |
| Moc chłodnicza | 5 kW | Parametr wydajności, nie zużycia prądu |
Ten prosty przykład pokazuje, dlaczego dobór po samej nazwie „5 kW” prowadzi na skróty. Dwa klimatyzatory o tej samej mocy chłodniczej mogą mieć różny pobór, bo inny będzie kompresor, elektronika sterowania i sposób modulacji mocy. Właśnie dlatego prąd znamionowy z dokumentacji jest ważniejszy niż sama etykieta marketingowa.
Prąd rozruchowy sprężarki
Sprężarka nie zachowuje się jak zwykła żarówka czy grzałka, bo przy starcie może pobierać krótkotrwale więcej prądu. Wyłącznik o charakterystyce B reaguje szybciej na taki skok, a C daje większy margines i zwykle lepiej znosi rozruch urządzenia z silnikiem lub sprężarką. To nie znaczy, że C jest zawsze lepszy, tylko że częściej pasuje do klimatyzacji niż B.
Uwaga: Jeżeli klimatyzator wybija zabezpieczenie zaraz po starcie, nie oznacza to automatycznie, że aparat jest „za słaby”. Przyczyną bywa też zbyt duży spadek napięcia, luźny zacisk albo wadliwy start sprężarki.
Długość przewodu i temperatura
Im dłuższy przewód, tym większa szansa na spadek napięcia i grzanie się obwodu, zwłaszcza gdy kabel biegnie przez nagrzane poddasze albo jest prowadzony w wiązce z innymi obwodami. Wtedy klimatyzator może pracować mniej stabilnie, a zabezpieczenie częściej reaguje na chwilowe piki poboru. Takie sytuacje nie wynikają z samej mocy 5 kW, tylko z warunków pracy całej instalacji.
Jeżeli dom ma rozbudowaną instalację albo długi odcinek od rozdzielnicy do jednostki zewnętrznej, dobór trzeba oprzeć na realnym pomiarze i dokumentacji, a nie na zasadzie „wszędzie daję C16”. Różnica kilku metrów kabla, dodatkowe połączenia i wysoka temperatura otoczenia potrafią zmienić zachowanie obwodu bardziej niż sama nazwa urządzenia. Właśnie w takich przypadkach najłatwiej o fałszywy komfort.
Jak przygotować obwód pod klimatyzator 5 kW?
Najbezpieczniej przygotować oddzielny obwód z przewodem 3 x 2,5 mm² i zabezpieczeniem zgodnym z kartą urządzenia. To rozwiązuje większość problemów z wybijaniem aparatu i ogranicza ryzyko grzania przewodów. Zasilanie klimatyzacji nie powinno wisieć na przypadkowym gnieździe razem z czajnikiem, piekarnikiem albo innym dużym odbiornikiem.
Osobny obwód
Osobny obwód pozwala przewidzieć obciążenie i uprościć serwis, bo wiadomo dokładnie, co chroni dany wyłącznik nadprądowy. W praktyce klimatyzator ma wtedy własną linię, własne zaciski i własny punkt odłączenia, zamiast konkurować z innymi odbiornikami o ten sam zapas prądu. To szczególnie ważne latem, gdy urządzenie pracuje długo i często w pobliżu granicy komfortu instalacji.
Przewód 3 x 2,5 mm²
3 x 2,5 mm² oznacza trzy żyły robocze: fazę, neutralny i ochronny. Dla jednostek około 5 kW taki przekrój jest częsty w dokumentacji producentów, a przy samym urządzeniu pojawia się też wymaganie odpowiedniego typu przewodu i poprawnego zacisku. Jeśli trasa jest długa, warunki cieplne trudne albo obwód biegnie przez kilka stref instalacyjnych, większy przekrój może okazać się rozsądniejszy, ale tylko po sprawdzeniu obciążalności i spadku napięcia.
Zgodność z przepisami
Aktualny tekst rozporządzenia o warunkach technicznych wskazuje, że instalacje i urządzenia elektryczne mają być dostosowane do przeznaczenia i zgodne z Polskimi Normami. W praktyce oznacza to projektowanie i wykonanie obwodu tak, aby odpowiadał realnemu obciążeniu klimatyzatora, a nie tylko wyglądał poprawnie na papierze. Ochrona różnicowoprądowa może być częścią takiego układu, ale nie zastępuje zabezpieczenia nadprądowego.
Na końcu liczy się także odłączenie serwisowe. Jeśli producent wymaga rozłączania wszystkich biegunów i zachowania określonej separacji styków, instalacja musi to zapewniać. W klimatyzacji nie chodzi wyłącznie o to, by urządzenie działało, ale też o to, by dało się je bezpiecznie odłączyć podczas przeglądu, czyszczenia lub naprawy.
Przeczytaj również: Zabezpieczenie nadprądowe - Jak dobrać? Bezpiecznik vs. wyłącznik
W praktyce: Najpierw sprawdza się tabliczkę znamionową i instrukcję montażu, potem przekrój przewodu, a dopiero na końcu typ wyłącznika. Zamiana B16 na C16 bez weryfikacji całego obwodu zwykle tylko maskuje problem.
Kiedy standardowe 16 A nie wystarczy?
16 A nie jest uniwersalne, gdy urządzenie jest trójfazowe, ma długą trasę przewodu albo producent wymaga większego zabezpieczenia. Wtedy punkt wyjścia daje dokumentacja, a nie przyzwyczajenie z poprzednich montaży. To szczególnie ważne w większych lokalach, starszych budynkach i przy układach, w których klimatyzator pracuje razem z innymi odbiornikami o dużym poborze.
Jednofazowe i trójfazowe
W typowym domowym splitcie 230 V zasada jest prosta: jeden obwód, jeden wyłącznik, jeden przewód dobrany do prądu znamionowego. W modelach trójfazowych 400 V sytuacja robi się bardziej złożona, bo obciążenie rozkłada się inaczej, a dobór zabezpieczenia nie może kopiować parametrów z urządzenia jednofazowego. Jeśli na tabliczce widnieje inne oznaczenie zasilania, poprzedni schemat przestaje być wiarygodny.
Stare instalacje
W obwodach z przewodem 1,5 mm² i zabezpieczeniem B10 klimatyzator 5 kW zwykle nie ma warunków do bezpiecznej pracy. Takie linie były projektowane pod lżejsze odbiory, a nie pod urządzenie ze sprężarką, które pracuje długo i potrafi generować skok prądu przy rozruchu. Jeśli instalacja jest stara, lepiej traktować ją jako ograniczenie, a nie jako gotową bazę pod montaż.
Gdy producent wymaga więcej
Nie każdy model 5 kW ma identyczne parametry. W dokumentacji jednej z popularnych serii splitów widnieje 16 A oraz 2,5 mm², ale inny model może wymagać większego zabezpieczenia albo innego przekroju. Dlatego przy każdym zakupie trzeba porównać trzy elementy naraz: prąd znamionowy, zalecany wyłącznik i przewód zasilający.
Jeżeli te trzy wartości się nie pokrywają, większe znaczenie ma dokumentacja urządzenia niż przyzwyczajenie instalatora. To samo dotyczy sytuacji, gdy klimatyzator ma osobny układ rozruchu, nietypowy inwerter albo pracuje w skrajnie trudnych warunkach temperaturowych. W takich przypadkach „standard” przestaje być wystarczającym argumentem.
Jakie błędy najczęściej psują dobór?
Najczęstszy błąd polega na doborze zabezpieczenia po nazwie urządzenia zamiast po danych elektrycznych. Drugie miejsce zajmuje podłączenie klimatyzatora do zbyt słabego albo wspólnego obwodu. Taki skrót myślowy kończy się wybijaniem zabezpieczenia, przegrzewaniem przewodu albo niestabilnym startem sprężarki.
Błędy, które wracają najczęściej
- Dobór po samej mocy chłodniczej - 5 kW na obudowie nie mówi jeszcze, jaki prąd pobiera urządzenie i jakiego zabezpieczenia potrzebuje.
- Ignorowanie charakterystyki B i C - przy sprężarce różnica między tymi aparatami ma praktyczne znaczenie przy starcie i chwilowych pikach poboru.
- Zbyt mały przekrój przewodu - nawet poprawny wyłącznik nie ochroni instalacji, jeśli kabel jest za słaby dla warunków pracy.
- Wspólny obwód z innymi odbiornikami - klimatyzator traci wtedy własny zapas prądowy i łatwiej o zadziałanie zabezpieczenia.
- Brak kontroli po montażu - luźny zacisk, spadek napięcia lub pomyłka w połączeniu potrafią dać objawy podobne do „złego bezpiecznika”.
Przy pierwszym uruchomieniu najlepiej sprawdzić kolejno: tabliczkę znamionową, instrukcję montażu, przekrój przewodu, długość trasy, warunki cieplne i sposób odłączenia. Dopiero potem ocenia się, czy potrzebny jest B16, C16 czy zupełnie inny aparat. Taka kolejność oszczędza czas i usuwa ryzyko wymiany elementu, który nie był źródłem problemu.
W praktyce: Jeśli obwód działa na granicy swoich możliwości, wymiana samego wyłącznika rzadko pomaga na stałe. Bez korekty przewodu, trasy lub doboru modelu problem zwykle wraca przy pierwszym większym obciążeniu.
Najbezpieczniejszy wybór to zgodność z tabliczką znamionową, instrukcją montażu i przewodem 3 x 2,5 mm², a nie sama liczba 5 kW na obudowie.
