Wiele osób patrzy na oznaczenie C25 i automatycznie szuka odpowiedzi w kilowatach, choć ten zapis najpierw mówi o prądzie, a dopiero potem o możliwej mocy. W instalacji trójfazowej różnica między 25 A a 17,3 kW wygląda prosto na papierze, ale w praktyce dochodzą jeszcze napięcie, współczynnik mocy, równowaga faz i stan przewodów. Dlatego jedna liczba nie wystarcza do oceny całej instalacji. Najpierw trzeba rozumieć, co oznacza samo C25, a dopiero potem przeliczać je na realne warunki domu albo warsztatu.
C25 w trzech fazach daje około 17,3 kW tylko przy symetrycznym obciążeniu
- C25 oznacza 25 A prądu znamionowego, a nie 25 kW mocy.
- W układzie 3 x 400 V moc czynna przy współczynniku mocy bliskim 1 wynosi około 17,3 kW.
- Obciążenie faz i cosφ decydują o tym, czy instalacja realnie wykorzysta cały zapas C25.
- Moc umowna w polskich umowach jest wartością kontraktową, a nie prostym sumowaniem wszystkich odbiorników w domu.
Ile kilowatów daje bezpiecznik C25 w instalacji trójfazowej?
Około 17,3 kW, ale tylko przy zasilaniu trójfazowym 400 V i założeniu, że obciążenie jest symetryczne. W praktyce to wynik orientacyjny, bo realna moc zależy jeszcze od cosφ i tego, czy wszystkie fazy są obciążone podobnie. W materiałach dydaktycznych Politechniki Wrocławskiej układ trójfazowy opisuje zależność P = 3UfIfcosφ, co po przeliczeniu dla napięcia międzyfazowego daje właśnie popularne obliczenie dla 400 V i 25 A.
Skąd bierze się wynik 17,3 kW
W instalacji trójfazowej stosuje się uproszczenie P = √3 × U × I × cosφ. Po podstawieniu 400 V, 25 A i cosφ zbliżonego do 1 otrzymuje się 17,32 kW, czyli w praktyce zaokrąglane 17,3 kW. To liczba wygodna do szybkiej oceny, ale nie jest obietnicą, że każda instalacja z C25 uruchomi dowolny zestaw urządzeń o mocy 17,3 kW bez żadnych konsekwencji. Na wynik wpływa także charakter pracy odbiorników, ich rozruch i rozkład obciążenia na fazy.
Jak czytać wynik w domu i w warsztacie
| Zabezpieczenie | 1 faza 230 V | 3 fazy 400 V | Typowe znaczenie |
|---|---|---|---|
| B16 | 3,68 kW | 11,1 kW | Obwody gniazd i lżejsze odbiorniki |
| C20 | 4,6 kW | 13,9 kW | Większe odbiorniki i część urządzeń z rozruchem |
| C25 | 5,75 kW | 17,3 kW | Granica dla wielu kuchni, małych warsztatów i części pomp |
| C32 | 7,36 kW | 22,2 kW | Wyższy zapas, ale też wyższe wymagania wobec instalacji |
Wartości w tabeli są orientacyjne i zakładają cosφ = 1. Przy odbiornikach indukcyjnych, sprężarkach lub układach z dużym rozruchem granica w praktyce przesuwa się w dół, choć sam prąd znamionowy pozostaje taki sam. To właśnie dlatego sama etykieta C25 nie mówi jeszcze, czy instalacja bez problemu udźwignie wszystkie planowane urządzenia. Poza mocą liczy się także to, co dzieje się na każdej z faz oddzielnie.
Zapamiętaj: 17,3 kW to wartość graniczna dla układu idealnego, a nie gwarancja ciągłej pracy wszystkich odbiorników jednocześnie.
Czy 17,3 kW to realna moc całej instalacji?
Nie zawsze. To wartość dla układu uproszczonego, a rzeczywiste obciążenie zależy od cosφ, prądów rozruchowych i równomiernego rozłożenia odbiorników na fazy. Definicję mocy umownej oraz mocy przyłączeniowej opisuje aktualne Prawo energetyczne, wskazując, że moc umowna jest oparta o wartość maksymalną ze średniej 15-minutowej i uwzględnia specyfikę układu zasilania. To oznacza, że na fakturze i w umowie liczy się coś szerszego niż tylko chwilowy odczyt na jednej fazie.
Co robi współczynnik mocy
Im niższy cosφ, tym mniej mocy czynnej uzyskuje się przy tym samym prądzie. Dla grzałek, prostych odbiorników rezystancyjnych i dobrze dobranych urządzeń wartość jest zwykle bliska 1, ale dla silników, sprężarek, transformatorów czy części zasilaczy może być wyraźnie niższa. Właśnie dlatego 25 A nie przekłada się zawsze na pełne 17,3 kW. Przy cosφ = 0,8 ten sam C25 daje już tylko około 13,9 kW.
Jak wygląda to liczbowo
| cosφ | Moc przy 25 A i 400 V | Znaczenie praktyczne |
|---|---|---|
| 1,0 | 17,32 kW | Układ bliski ideału, zwykle odbiorniki rezystancyjne |
| 0,9 | 15,59 kW | Typowy spadek przy części urządzeń z elektroniką lub silnikiem |
| 0,8 | 13,86 kW | Realny margines robi się wyraźnie mniejszy |
| 0,7 | 12,12 kW | Wysokie straty pozornej mocy i większe ryzyko przeciążenia |
To uproszczenie dobrze pokazuje, dlaczego dwie instalacje z tym samym C25 mogą zachowywać się zupełnie inaczej. Jedna obsłuży płytę, piekarnik i bojler, a druga będzie wybijać przy starcie sprężarki albo pompy. Gdy fazy nie są obciążone równomiernie, najsłabsza z nich decyduje o tym, czy zabezpieczenie pozostanie włączone. W praktyce nie analizuje się więc tylko sumy kilowatów, ale także to, na której fazie dzieje się najwięcej.
Uwaga: C25 nie jest „mocą całego domu”, tylko limitem prądowym dla konkretnego układu i konkretnego sposobu pracy odbiorników.
Przeczytaj również: Jaki bezpiecznik do płyty indukcyjnej
Jak C25 łączy się z mocą umowną i zabezpieczeniem przedlicznikowym?
Najczęściej bardzo blisko. W polskich realiach C25 w układzie trójfazowym często odpowiada mocy umownej w okolicy 17 kW, ale nie wolno mylić tych dwóch pojęć. Moc umowna wynika z umowy z operatorem lub sprzedawcą energii, a nie z samego napisu na wyłączniku. Z perspektywy sieci i rozliczeń liczy się definicja z prawa, a nie tylko proste przemnożenie amperów przez napięcie.
Co mówi prawo o mocy umownej
Aktualna definicja w Prawie energetycznym opisuje moc umowną jako moc czynną pobieraną z sieci lub do niej wprowadzaną, wyznaczaną z uwzględnieniem średniej z 15 minut i specyfiki układu zasilania. To ważne, bo chwilowy skok poboru nie zawsze oznacza od razu przekroczenie mocy umownej, ale może już uruchomić zabezpieczenie nadprądowe. Dlatego umowa i wyłącznik są powiązane, lecz nie są tym samym mechanizmem.

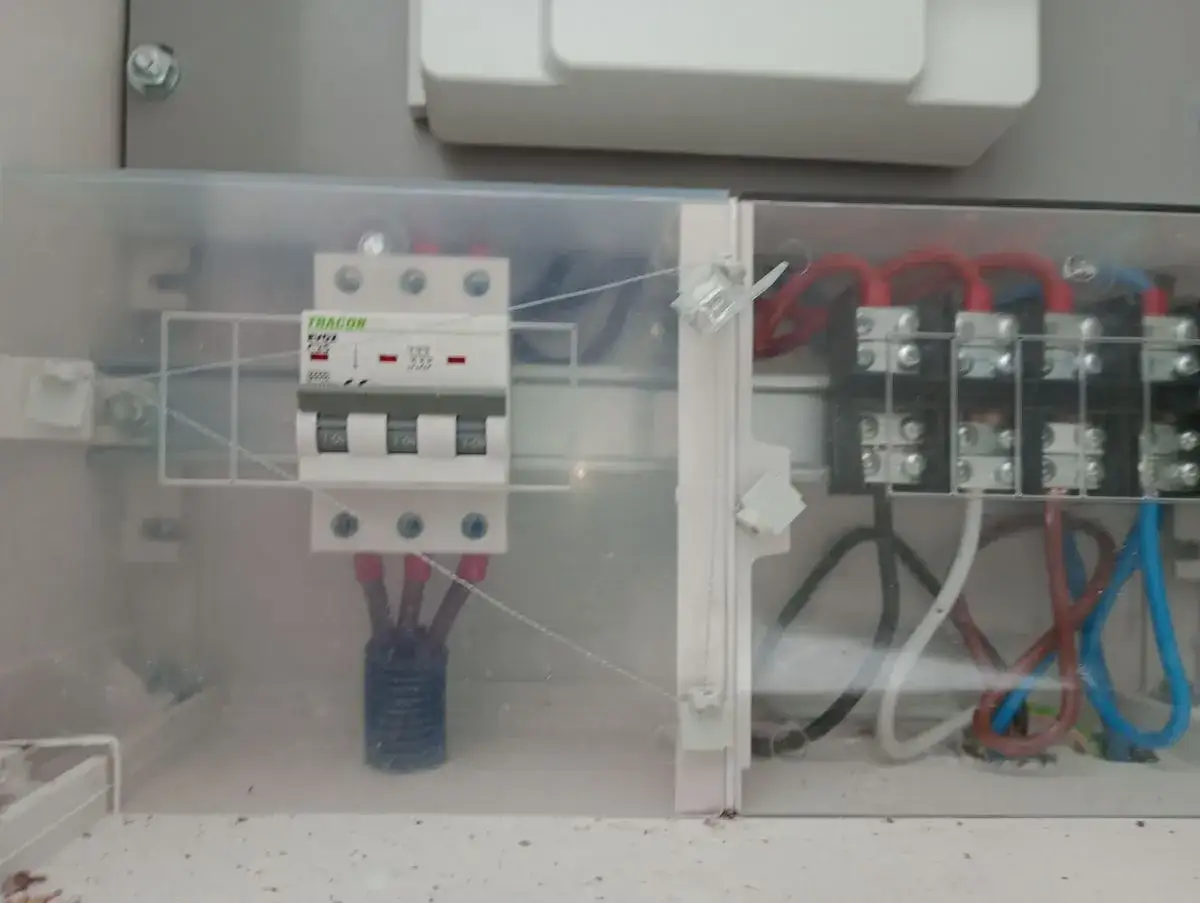

Co robi zabezpieczenie przedlicznikowe
Według PN-HD 60364-4-43 ochrona przed prądem przetężeniowym ma chronić przewody przed przeciążeniem i zwarciem. To właśnie dlatego zwiększenie amperażu bez sprawdzenia przewodów, złącz i całej rozdzielnicy jest ryzykowne, nawet jeśli na papierze „powinno działać”. W praktyce zabezpieczenie przedlicznikowe należy do operatora sieci dystrybucyjnej, a jego zmiana zwykle wymaga formalnego wniosku i wizyty uprawnionego pracownika. Samodzielne „podniesienie korków” nie rozwiązuje problemu, tylko przenosi go w głąb instalacji.
Przeczytaj również: Zabezpieczenie przedlicznikowe i OSD
W praktyce: Jeśli dom pobiera coraz więcej energii, a C25 zaczyna wybijać przy normalnym użytkowaniu, problemem bywa nie sam bezpiecznik, tylko zbyt mała moc umowna albo źle rozłożone obciążenia.
Kiedy C25 wystarczy, a kiedy lepszy będzie inny dobór?
C25 wystarcza dla wielu domów i części warsztatów, ale nie jest uniwersalnym rozwiązaniem. Dobrze sprawdza się tam, gdzie obciążenie jest rozłożone rozsądnie, a urządzenia nie mają bardzo dużych prądów rozruchowych. Gorzej radzi sobie w układach z ciężkimi silnikami, kilkoma odbiornikami grzejnymi uruchamianymi jednocześnie albo z ładowarkami, które mają pracować na granicy możliwości instalacji. W takim miejscu liczy się nie tylko suma mocy, ale także charakter odbiorników.
Kuchnia i dom
W kuchni C25 może obsłużyć część większych odbiorników, ale nie oznacza to, że każdy sprzęt powinien być podłączony do jednego punktu. Płyta indukcyjna, piekarnik, zmywarka i bojler elektryczny potrafią razem zbliżyć się do granicy, zwłaszcza gdy pracują jednocześnie. Dla samej płyty indukcyjnej częściej liczy się odpowiednio dobrany obwód z właściwym przewodem i zabezpieczeniem niż sam fakt, że gdzieś w rozdzielnicy stoi C25. W domu bardziej opłaca się podzielić odbiory niż szukać jednego „mocniejszego” zabezpieczenia.
Warsztat i silniki
W warsztacie sprawa staje się trudniejsza, bo silniki, kompresory, piły i spawarki pobierają więcej przy starcie niż w pracy ustalonej. Charakterystyka C daje większą tolerancję na taki rozruch niż typ B, ale nie usuwa granicy prądowej samego obwodu. Jeśli urządzenie wymaga długiego i ciężkiego startu, a instalacja ma cienkie przewody albo długi odcinek zasilania, C25 może wyłączać się mimo pozornie niewielkiej mocy znamionowej maszyny. To właśnie tu różnica między mocą czynną, pozorną i prądem rozruchowym ma największe znaczenie.
Ładowarki i pompy ciepła
Przy ładowarkach samochodowych i pompach ciepła trzeba patrzeć na obciążenie ciągłe, a nie tylko na katalogową moc. Ładowarka 11 kW zwykle mieści się w C25, ale już układ 22 kW wymaga wyraźnie wyższego prądu na fazę. Pompa ciepła również może mieć moc nominalną, która wygląda bezpiecznie, a jednak przy starcie sprężarki daje wyraźny impuls. Gdy do tego dochodzą inne odbiory w domu, zapas C25 topnieje szybciej, niż sugeruje sama suma tabliczkowych kilowatów.
- Bezpieczna strefa obejmuje odbiorniki, które pracują naprzemiennie i nie mają dużego rozruchu.
- Strefa graniczna pojawia się wtedy, gdy kilka dużych urządzeń działa równocześnie na różnych fazach.
- Strefa ryzyka zaczyna się tam, gdzie jedna faza dostaje zbyt dużo obciążenia albo przewód jest niedobrany do 25 A.
Przeczytaj również: Bezpiecznik C25 i jego maksymalna moc
Przykład z życia: Płyta indukcyjna, bojler i narzędzia warsztatowe uruchomione w tym samym czasie potrafią w praktyce wykorzystać cały zapas C25, choć każdy z tych odbiorników osobno wygląda na „niewinny”.
Jakie błędy przy C25 kończą się najdrożej?
Najgroźniejsze są trzy pomyłki: podniesienie zabezpieczenia bez sprawdzenia przewodów, mylenie mocy z prądem i ignorowanie nierównych faz. Do tego dochodzi jeszcze bagatelizowanie ochrony przeciwporażeniowej i różnicowej, choć aktualne wymagania dla instalacji niskonapięciowych opisuje również PN-HD 60364-4-41, która zawiera wymagania dotyczące czasów wyłączania obwodów gniazdowych do 63 A. W praktyce oznacza to, że zabezpieczenie ma chronić nie tylko urządzenie, ale przede wszystkim ludzi i przewody.
Za duże zabezpieczenie
Wymiana C25 na wyższy prąd znamionowy bez analizy całej instalacji bywa kusząca, ale najczęściej jest błędem. Jeśli przewody, zaciski albo złącza nie są przygotowane na większy prąd, problem nie znika, tylko przemieszcza się do ściany, puszki albo rozdzielnicy. Tam skutki są znacznie droższe niż chwilowe wyłączanie się zabezpieczenia. Zamiast „wzmacniać bezpiecznik”, lepiej znaleźć miejsce przeciążenia i sprawdzić, czy instalacja nie wymaga przebudowy.
Pomyłka między mocą a prądem
Drugi klasyczny błąd to zakładanie, że 25 A oznacza po prostu 25 kW. Tak nie działa ani obliczenie, ani sieć, ani ochrona przewodów. W układzie trójfazowym moc zależy od napięcia międzyfazowego i współczynnika mocy, więc ten sam bezpiecznik przy innym odbiorniku może dawać wyraźnie niższy albo wyraźnie wyższy komfort pracy. Właśnie dlatego katalogowe kilowaty trzeba zawsze czytać razem z rodzajem obciążenia.
Brak kontroli nad rozkładem faz
Trzecia pułapka to nierównomierne obciążenie jednej fazy. Dom może mieć sumarycznie „bezpieczne” kilowaty, a mimo to jedna faza przekroczy 25 A szybciej niż pozostałe, więc zabezpieczenie zadziała wcześniej, niż sugerowałaby ogólna suma mocy. Taki problem często ujawnia się przy mieszaniu odbiorników kuchennych, warsztatowych i grzewczych. Wtedy potrzebna jest nie tylko korekta zabezpieczenia, ale też przemyślany podział obwodów.
Uwaga: C25 nie naprawia źle zaprojektowanej instalacji. Jeśli przewody, rozdział faz i zabezpieczenia nie są dopasowane do odbiorników, większy amperaż tylko przesuwa awarię w głąb układu.
C25 w trzech fazach nie jest równoznaczny z „25 kilowatami”, tylko z limitem 25 A na fazę i z warunkami, które muszą zgadzać się z przewodami, odbiornikami oraz ochroną całej instalacji.
