Podłączenie rezystora do diody LED to kluczowy krok w elektronice. Prawidłowe połączenie tych elementów zapewnia bezpieczne działanie i długą żywotność diody. Proces ten wymaga kilku prostych kroków i podstawowej wiedzy z zakresu elektroniki. Odpowiedni dobór rezystora chroni diodę przed uszkodzeniem, regulując przepływ prądu. W tym artykule poznasz niezbędne materiały, sposób obliczania wartości rezystora oraz kolejne etapy montażu.
Najważniejsze informacje:- Dioda LED ma anodę (dłuższy przewód) i katodę (krótszy przewód)
- Rezystor ogranicza prąd płynący przez diodę
- Wartość rezystora oblicza się wzorem: R = (Us - Ud) / I
- Anodę podłącza się do plusa, katodę przez rezystor do minusa
- Bezpieczeństwo jest kluczowe - zawsze wyłączaj zasilanie przed montażem
Materiały potrzebne do podłączenia rezystora do diody LED
Do prawidłowego podłączenia rezystora do diody LED potrzebujesz kilku kluczowych elementów. Oto lista niezbędnych materiałów:
- Dioda LED
- Rezystor
- Źródło zasilania (np. bateria)
- Przewody połączeniowe
- Płytka prototypowa (breadboard)
Dioda LED to serce naszego projektu, emitujące światło. Rezystor pełni kluczową rolę w zabezpieczeniu diody LED rezystorem, ograniczając przepływ prądu. Źródło zasilania dostarcza energię niezbędną do pracy układu. Przewody umożliwiają połączenie elementów, a płytka prototypowa ułatwia montaż obwodu LED bez konieczności lutowania.
Identyfikacja biegunów diody LED
Prawidłowa identyfikacja biegunów jest kluczowa przy podłączaniu diody LED. Dioda ma dwa bieguny: anodę (biegun dodatni) i katodę (biegun ujemny). Różnica między nimi jest istotna dla poprawnego działania układu.
Anoda to zazwyczaj dłuższa nóżka diody LED. Katoda natomiast jest krótsza i często znajduje się bliżej płaskiego fragmentu obudowy diody. Ta różnica w długości nóżek to najprostszy sposób rozpoznania biegunów.
Jeśli nóżki zostały przycięte, możesz zidentyfikować bieguny, patrząc na wnętrze diody. Większy element wewnątrz to katoda, mniejszy to anoda. Pamiętaj, że prawidłowe podłączenie diody LED ma kluczowe znaczenie dla jej działania i trwałości.
Obliczanie wartości rezystora dla diody LED
Obliczanie rezystora do LED wymaga użycia prostego wzoru: R = (Vz - Vd) / I, gdzie R to wartość rezystora, Vz to napięcie źródła, Vd to napięcie przewodzenia diody, a I to prąd diody.
Przykładowo, mamy diodę LED o napięciu przewodzenia 2V i prądzie 20mA, którą chcemy zasilić z baterii 9V. Obliczamy: R = (9V - 2V) / 0,02A = 350Ω. W praktyce wybierzemy najbliższą standardową wartość, czyli 360Ω.
Porada: Przy doborze rezystora do diody LED zawsze wybieraj wartość nieco wyższą niż obliczona. Lepiej, żeby dioda świeciła odrobinę słabiej, niż miałaby ulec uszkodzeniu przez zbyt duży prąd.
Instrukcja podłączania rezystora do diody LED
Przygotowanie elementów
Zacznij od zgromadzenia wszystkich potrzebnych materiałów na czystym, dobrze oświetlonym stanowisku pracy. Upewnij się, że masz pod ręką diodę LED, rezystor o odpowiedniej wartości, źródło zasilania i przewody.
Sprawdź, czy wszystkie elementy są sprawne i czyste. Przygotuj narzędzia, takie jak szczypce czy obcinaczki, które mogą się przydać podczas montażu.
Połączenie rezystora z diodą
Rozpocznij montaż obwodu LED od połączenia rezystora z katodą diody LED. Pamiętaj, że katoda to krótsza nóżka diody. Zegnij delikatnie końcówkę rezystora i owiń ją wokół nóżki katody.
Jeśli korzystasz z płytki prototypowej, wciśnij rezystor w jeden rząd otworów, a katodę diody LED w sąsiedni rząd. Upewnij się, że połączenie jest stabilne i nie ma ryzyka przypadkowego rozłączenia.
Sprawdź jeszcze raz, czy połączenie jest prawidłowe. Podłączenie rezystora do diody LED w niewłaściwy sposób może skutkować uszkodzeniem diody lub nieprawidłowym działaniem układu.
Podłączenie do źródła zasilania
Teraz pora na podłączenie układu do źródła zasilania. Połącz wolny koniec rezystora z ujemnym biegunem źródła zasilania (minus). Anodę diody LED (dłuższą nóżkę) podłącz do dodatniego bieguna (plus).
Upewnij się, że wszystkie połączenia są solidne i nie ma ryzyka przypadkowego zwarcia. Jeśli używasz baterii, możesz teraz włożyć ją do uchwytu. Twój układ jest gotowy do testów!

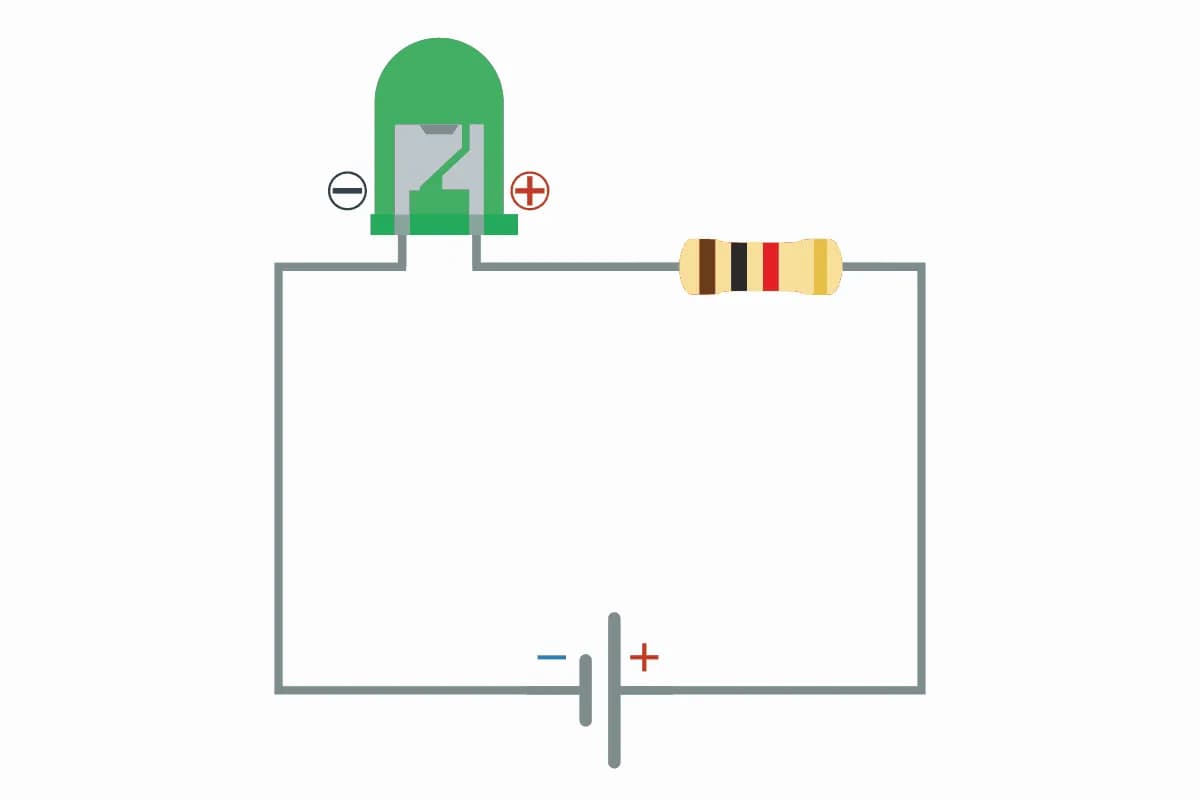

Schemat połączenia rezystora z diodą LED
Schemat połączenia LED z rezystorem to prosty diagram pokazujący, jak elementy powinny być ze sobą połączone. Na schemacie dioda LED jest reprezentowana przez trójkąt z dwiema liniami, a rezystor przez zygzakowatą linię. Źródło zasilania to dwie równoległe linie różnej długości.
| Symbol | Element |
| ▷|- | Dioda LED |
| ∿∿∿ | Rezystor |
| -||- | Źródło zasilania |
Bezpieczeństwo przy pracy z diodami LED i rezystorami
- Zawsze wyłączaj zasilanie przed modyfikacją układu
- Unikaj dotykania elementów mokrymi rękami
- Używaj okularów ochronnych podczas przycinania przewodów
- Nie przekraczaj maksymalnych parametrów pracy diody LED
- Przechowuj elementy elektroniczne w suchym miejscu
Nieprzestrzeganie zasad bezpieczeństwa może prowadzić do uszkodzenia komponentów lub nawet drobnych obrażeń. Pamiętaj, że nawet niskie napięcia mogą być niebezpieczne w przypadku niewłaściwego obchodzenia się z nimi.
Zawsze stawiaj bezpieczeństwo na pierwszym miejscu. Lepiej poświęcić chwilę na sprawdzenie układu, niż ryzykować uszkodzenie sprzętu lub własne zdrowie.
Rola rezystora w ochronie diody LED
Rezystor pełni kluczową rolę w zabezpieczeniu diody LED rezystorem. Ogranicza on prąd płynący przez diodę, chroniąc ją przed uszkodzeniem. Bez rezystora, dioda LED mogłaby otrzymać zbyt duży prąd i ulec natychmiastowemu zniszczeniu.
Prawidłowo dobrany rezystor zapewnia optymalną jasność diody LED, jednocześnie przedłużając jej żywotność. Działa on jak "hamulec" dla prądu, pozwalając tylko na przepływ takiej ilości, jakiej dioda potrzebuje do bezpiecznej pracy.
Rezystor pomaga również w stabilizacji napięcia w obwodzie. Dzięki temu, nawet jeśli napięcie źródła zasilania nieznacznie się waha, dioda LED będzie działać stabilnie i bezpiecznie.
Brak rezystora w obwodzie z diodą LED najczęściej kończy się jej przepaleniem. W najlepszym przypadku dioda będzie świecić przez krótką chwilę bardzo jasno, po czym przestanie działać na zawsze.
Najczęstsze błędy przy podłączaniu rezystora do diody LED
Odwrotne podłączenie biegunów diody LED to klasyczny błąd początkujących. Skutkuje to brakiem świecenia diody i może prowadzić do jej uszkodzenia przy dłuższym podłączeniu.
Zbyt niska wartość rezystora to kolejna pułapka. Powoduje to przepływ zbyt dużego prądu, co skraca żywotność diody LED lub prowadzi do jej natychmiastowego przepalenia.
Brak rezystora w ogóle to poważny błąd. Jak podłączyć diodę LED bez rezystora? Nie wolno! To niemal gwarancja zniszczenia diody w momencie włączenia zasilania.
Niedokładne połączenia mogą prowadzić do niestabilnej pracy układu. Luźne przewody czy niepewne styki na płytce prototypowej to źródło frustracji i nieprawidłowego działania.
| Błąd | Jak uniknąć |
| Odwrotne bieguny | Sprawdź oznaczenia na diodzie |
| Zbyt niski rezystor | Dokładnie oblicz wartość |
| Brak rezystora | Zawsze używaj rezystora |
| Niedokładne połączenia | Sprawdź wszystkie styki |
Testowanie połączenia rezystora z diodą LED
Po podłączeniu rezystora do diody LED, pierwszym krokiem testowania jest włączenie zasilania. Dioda powinna zaświecić się jasno i stabilnie. Jeśli tak się nie dzieje, sprawdź połączenia.
Obserwuj diodę przez kilka minut. Nie powinna migotać ani zmieniać jasności. Jeśli zauważysz takie objawy, może to wskazywać na problem z rezystorem lub źródłem zasilania.
W przypadku braku świecenia, sprawdź najpierw bieguny diody. Następnie upewnij się, że rezystor ma odpowiednią wartość i jest prawidłowo podłączony. Jeśli problem persist, sprawdź źródło zasilania i wszystkie połączenia. Pamiętaj, że cierpliwość i systematyczne podejście to klucz do rozwiązywania problemów w elektronice.
Klucz do bezpiecznego i efektywnego montażu LED
Podłączenie rezystora do diody LED to fundamentalna umiejętność w elektronice. Prawidłowy dobór i montaż tych elementów zapewnia nie tylko optymalne działanie diody, ale przede wszystkim jej długotrwałą żywotność. Pamiętaj, że kluczem do sukcesu jest precyzyjne obliczenie wartości rezystora i staranne wykonanie połączeń.
Unikaj typowych błędów, takich jak odwrotne podłączenie biegunów czy pominięcie rezystora. Zawsze kieruj się zasadami bezpieczeństwa i nie bój się testować swojego układu. Systematyczne podejście i cierpliwość to twoi najlepsi sojusznicy w montażu obwodu LED.
Opanowanie tej podstawowej techniki otworzy przed tobą drzwi do bardziej zaawansowanych projektów elektronicznych. Eksperymentuj, ucz się na błędach i ciesz się satysfakcją z własnoręcznie wykonanych, sprawnie działających układów z diodami LED.
