Mostek prostowniczy KBPC3510 stanowi kluczowy element w elektronice, umożliwiający przekształcanie prądu przemiennego w stały. To kompaktowe urządzenie o wymiarach 28 x 28 mm znajduje szerokie zastosowanie w zasilaczach i systemach wymagających stabilnego napięcia DC. Może pracować z napięciem do 1000V i prądem do 35A, co czyni go wszechstronnym rozwiązaniem w różnorodnych projektach elektronicznych.
Najważniejsze informacje:- Pozwala na prostowanie napięcia AC na DC
- Działa w szerokim zakresie temperatur: -55°C do +125°C
- Posiada cztery wyprowadzenia: dwa dla prądu przemiennego (A1, A2) i dwa dla stałego (+, -)
- Nadaje się do zastosowań przemysłowych i amatorskich
- Wymaga przestrzegania zasad bezpieczeństwa podczas instalacji
Co to jest mostek KBPC3510 i do czego służy?
Mostek KBPC3510 to specjalistyczny element elektroniczny służący do prostowania prądu zmiennego na stały. Jest to prostownik pełnookresowy umożliwiający montaż mostka KBPC3510 w zasilaczach różnej mocy. Konstrukcja tego elementu pozwala na stabilną pracę w szerokim zakresie temperatur.
Podłączenie mostka KBPC3510 jest kluczowe w systemach zasilania urządzeń elektronicznych i przemysłowych. Znajduje zastosowanie zarówno w profesjonalnych układach przemysłowych, jak i amatorskich projektach elektronicznych.
| Parametr | Wartość |
|---|---|
| Maksymalne napięcie | 1000V |
| Maksymalny prąd | 35A |
| Temperatura pracy | -55°C do +125°C |
| Wymiary obudowy | 28 x 28 mm |
Niezbędne narzędzia do montażu
Przed rozpoczęciem instalacji KBPC3510 należy przygotować odpowiednie narzędzia. Profesjonalny montaż wymaga podstawowego zestawu narzędzi elektronicznych.
- Lutownica (40-60W) - do wykonania połączeń lutowanych
- Cyna lutownicza z topnikiem - materiał do lutowania
- Multimetr - do weryfikacji połączeń i pomiarów napięć
- Szczypce tnące - do przycinania przewodów
- Radiator z pastą termoprzewodzącą - do odprowadzania ciepła
- Izolacja termokurczliwa - do zabezpieczenia połączeń
- Śrubokręty płaski i krzyżakowy - do mocowania mostka
- Okulary ochronne - do zabezpieczenia oczu podczas lutowania
Identyfikacja pinów mostka KBPC3510
Jak podłączyć KBPC3510 prawidłowo? Najpierw trzeba zidentyfikować oznaczenia na obudowie. Na powierzchni mostka znajdują się cztery wyprowadzenia oznaczone symbolami "~", "~", "+" i "-". Oznaczenia te są zwykle wytłoczone lub nadrukowane na obudowie.
Piny oznaczone symbolem "~" (lub AC) służą do podłączenia napięcia przemiennego. Te wyprowadzenia są równoważne i można je podłączyć w dowolnej kolejności.
Wyprowadzenia "+" i "-" stanowią wyjście napięcia stałego. Symbol "+" oznacza anodę (wyjście dodatnie), a "-" katodę (wyjście ujemne).

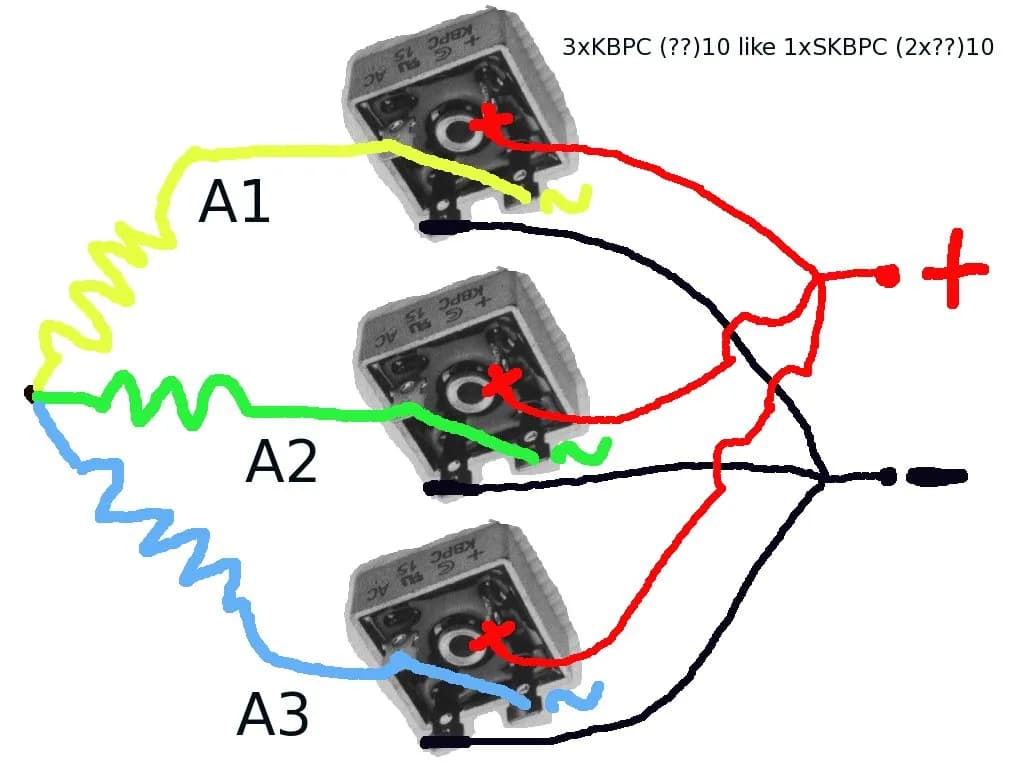

Schemat podłączenia krok po kroku
Schemat podłączenia KBPC3510 jest kluczowy dla prawidłowego działania układu. Montaż należy przeprowadzić zgodnie z określoną kolejnością.
Rozpocznij od zamocowania mostka do radiatora za pomocą śruby montażowej. Przed dokręceniem nałóż cienką warstwę pasty termoprzewodzącej. Upewnij się, że mostek jest stabilnie zamocowany.
Następnie przygotuj przewody o odpowiednim przekroju, uwzględniając planowane obciążenie. Zaizoluj wszystkie połączenia za pomocą koszulek termokurczliwych. Sprawdź jakość wykonanych połączeń.
- Sprawdź poprawność mocowania do radiatora
- Zweryfikuj oznaczenia pinów przed lutowaniem
- Sprawdź ciągłość połączeń multimetrem
- Upewnij się, że izolacja jest prawidłowa
- Sprawdź czy radiator jest prawidłowo zamontowany
Podłączanie napięcia przemiennego
Do pinów oznaczonych "~" podłącz przewody z transformatora. Kolejność podłączenia tych przewodów nie ma znaczenia dla działania układu.
Zabezpiecz połączenia AC odpowiednimi bezpiecznikami dobranymi do planowanego obciążenia. Rekomendowane jest stosowanie bezpieczników szybkich.
Przed podłączeniem napięcia sprawdź jakość izolacji. Zastosuj dodatkowe zabezpieczenia w postaci warystorów lub innych elementów przeciwprzepięciowych. Wszystkie połączenia powinny być solidnie przylutowane.
Podłączanie wyjścia DC
Wyjście dodatnie DC ("+") połącz z dodatnim biegunem układu odbiorczego. Do tego pinu można też podłączyć kondensator filtrujący.
Pin ujemny ("-") połącz z masą układu lub minusem zasilania. Przekrój przewodów dobierz odpowiednio do planowanego obciążenia.
Zachowaj prawidłową polaryzację podłączenia. Odwrotne podłączenie może skutkować uszkodzeniem zasilanego urządzenia.
Typowe wartości napięć dla różnych zastosowań
Podłączenie mostka KBPC3510 wymaga dopasowania odpowiednich wartości napięć do konkretnych zastosowań. Wybór właściwych parametrów zależy od typu zasilanego urządzenia.
| Zastosowanie | Napięcie AC | Napięcie DC | Typowe obciążenie |
|---|---|---|---|
| Zasilacz komputerowy | 230V | 12V | 10-15A |
| Ładowarka akumulatorów | 18V | 12-14V | 5-10A |
| Oświetlenie LED | 24V | 24V | 2-5A |
| Urządzenia warsztatowe | 380V | 24-48V | 15-25A |
| Sprzęt audio | 24V | ±12V | 3-8A |
Najczęstsze błędy przy montażu
Jak zamontować KBPC3510 bez popełniania typowych błędów? Kluczowe jest unikanie podstawowych pomyłek montażowych. Nieuwaga może prowadzić do uszkodzenia układu.
Pierwszym częstym błędem jest nieprawidłowe odprowadzanie ciepła. Brak pasty termoprzewodzącej lub zbyt słabe dokręcenie radiatora prowadzi do przegrzewania. Mostek pracujący w wysokiej temperaturze szybko ulega uszkodzeniu.
Kolejny błąd to nieprawidłowe dobranie przekrojów przewodów. Zbyt cienkie przewody przegrzewają się pod obciążeniem. W skrajnych przypadkach może to doprowadzić do stopienia izolacji lub zwarcia.
Często popełnianym błędem jest też nieodpowiednie zabezpieczenie przeciwprzepięciowe. Brak warystorów lub bezpieczników naraża układ na uszkodzenie. Przepięcia w sieci mogą błyskawicznie zniszczyć mostek.
Testowanie poprawności podłączenia
Po wykonaniu instalacji mostka KBPC3510 konieczne jest przeprowadzenie testów. Pomiary należy wykonywać przy odłączonym zasilaniu.
Sprawdzenie ciągłości połączeń wykonujemy multimetrem w trybie omomierza. Test izolacji wymaga użycia megaomomierza.
Pierwsze uruchomienie układu powinno odbywać się pod kontrolą. Monitoruj temperaturę mostka. Wykonaj pomiary napięć wyjściowych pod różnym obciążeniem.
Zasady bezpieczeństwa podczas instalacji
Podczas montażu KBPC3510 bezpieczeństwo jest priorytetem. Wszystkie prace wykonuj przy odłączonym napięciu zasilania. Zawsze weryfikuj brak napięcia na zaciskach miernikiem.
Stosuj odpowiednie środki ochrony osobistej. Okulary ochronne i rękawice elektroizolacyjne są obowiązkowe.
Upewnij się, że miejsce pracy jest suche i dobrze oświetlone. Zachowaj szczególną ostrożność przy pracy z wysokimi napięciami.
Co musisz wiedzieć przed instalacją mostka KBPC3510?
Montaż mostka KBPC3510 wymaga dokładnego przestrzegania procedur i zachowania środków ostrożności. Kluczowe jest prawidłowe zidentyfikowanie pinów, użycie odpowiednich narzędzi i zachowanie zasad bezpieczeństwa. Zastosowanie właściwego radiatora i pasty termoprzewodzącej zapewni długotrwałą i bezawaryjną pracę układu.
Największym wyzwaniem podczas podłączenia mostka KBPC3510 jest prawidłowe odprowadzanie ciepła i dobór odpowiednich przekrojów przewodów. Pamiętaj o zastosowaniu zabezpieczeń przeciwprzepięciowych i właściwych bezpieczników. Dokładne przetestowanie układu przed pełnym uruchomieniem pozwoli uniknąć kosztownych awarii.
Przestrzegając wszystkich opisanych kroków montażu i stosując się do zasad bezpieczeństwa, stworzysz niezawodny układ prostowniczy. W razie wątpliwości zawsze warto skonsultować się z doświadczonym elektronikiem lub przeanalizować ponownie schemat podłączenia.
