W bloku podłączenie słuchawki domofonowej nie sprowadza się do przełożenia kilku kabelków. Najpierw trzeba rozpoznać typ instalacji, potem dopasować unifon do systemu i dopiero wtedy łączyć żyły według oznaczeń producenta. W praktyce temat tego, jak podłączyć domofon w bloku, zaczyna się nie od śrubokręta, tylko od sprawdzenia, czy masz układ analogowy czy cyfrowy.
Najpierw rozpoznaj system, bo od niego zależy cały schemat podłączenia
- W blokach najczęściej spotkasz instalację analogową 4+n lub 5+n albo system cyfrowy oparty na dwóch żyłach.
- Kolory przewodów nie są pewnym wyznacznikiem, więc zawsze opieraj się na oznaczeniach zacisków i dokumentacji modelu.
- W analogowym unifonie podłączasz osobno wywołanie, tor rozmowy, masę i elektrozaczep.
- W cyfrowym systemie liczy się zgodność z centralą, adres mieszkania i poprawne przypisanie do magistrali.
- Jeśli po montażu nie działa dzwonek albo otwieranie drzwi, najpierw sprawdź zaciski, zwory i zgodność modelu.
- Przy instalacji wspólnej dla całej klatki jeden błąd może zakłócić pracę także u sąsiadów.
Najpierw rozpoznaj, z jaką instalacją masz do czynienia
Ja zawsze zaczynam od zdjęcia starego unifonu i policzenia, ile żył faktycznie wchodzi do mieszkania. W blokach najczęściej trafisz na analogowy system 4+n lub 5+n albo na cyfrową instalację z dwiema żyłami. Jak podaje Castorama, rozwiązania analogowe są prostsze w montażu i uruchomieniu, a cyfrowe prowadzą komunikację po stałej liczbie żył niezależnie od liczby mieszkań.
| Typ systemu | Jak go rozpoznasz | Co to oznacza przy wymianie słuchawki |
|---|---|---|
| Analogowy 4+n / 5+n | Do unifonu dochodzi kilka osobnych żył, a zaciski są opisane funkcjami albo numerami | Musisz dopasować każdy przewód do właściwego zacisku i sprawdzić zworę lub przełącznik systemu |
| Cyfrowy 2-żyłowy | W mieszkaniu widzisz tylko dwie żyły albo zaciski typu L+ i L- | Sama zamiana przewodów nie wystarczy, bo potrzebne bywa adresowanie lub programowanie unifonu |
| Niepewny przypadek | Stary aparat był już wymieniany, a przewody nie mają sensownych kolorów | Najpierw fotografuję połączenia, a dopiero potem odtwarzam układ według instrukcji modelu |
To ważne: dwa unifony mogą wyglądać bardzo podobnie, a pracować w zupełnie różnych systemach. Właśnie dlatego nie ufam samym kolorom kabli. Jeśli po takim rozpoznaniu wszystko się zgadza, można spokojnie przygotować montaż i nie błądzić po omacku.
Przygotuj narzędzia i oznacz przewody, zanim cokolwiek odłączysz
Przed odkręceniem obudowy przygotowuję trzy rzeczy: aparat do zdjęć, marker i mały pojemnik na śrubki. Do tego dorzucam śrubokręt dopasowany do zacisków, bo w praktyce to on decyduje o tym, czy przewód będzie siedział pewnie, czy po tygodniu zacznie się wysuwać. Z instrukcji producentów wynika jeszcze jedna rzecz: unifonu nie podłącza się do linii telefonicznej ani do sieci 230 V, a wszystkie połączenia wykonuje się przy odłączonym zasilaniu centrali, jeśli masz do niej dostęp.
- zrób zdjęcie starego unifonu przed odpięciem żył,
- zapisz oznaczenia zacisków albo kolejność przewodów,
- nie opieraj się wyłącznie na kolorach izolacji,
- sprawdź, czy nowy aparat ma zworę, przełącznik lub dodatkowy regulator,
- zostaw przewody w takim stanie, by dało się je bez naprężenia wprowadzić do nowej obudowy.
Jeśli nie możesz bezpiecznie odłączyć zasilania albo nie masz pewności, który obwód obsługuje domofon, traktuję to jako granicę samodzielnej pracy. W instalacji wspólnej łatwo narobić problemów nie tylko sobie, ale też całej klatce. Kiedy przewody są już opisane, można przejść do samego podłączenia.

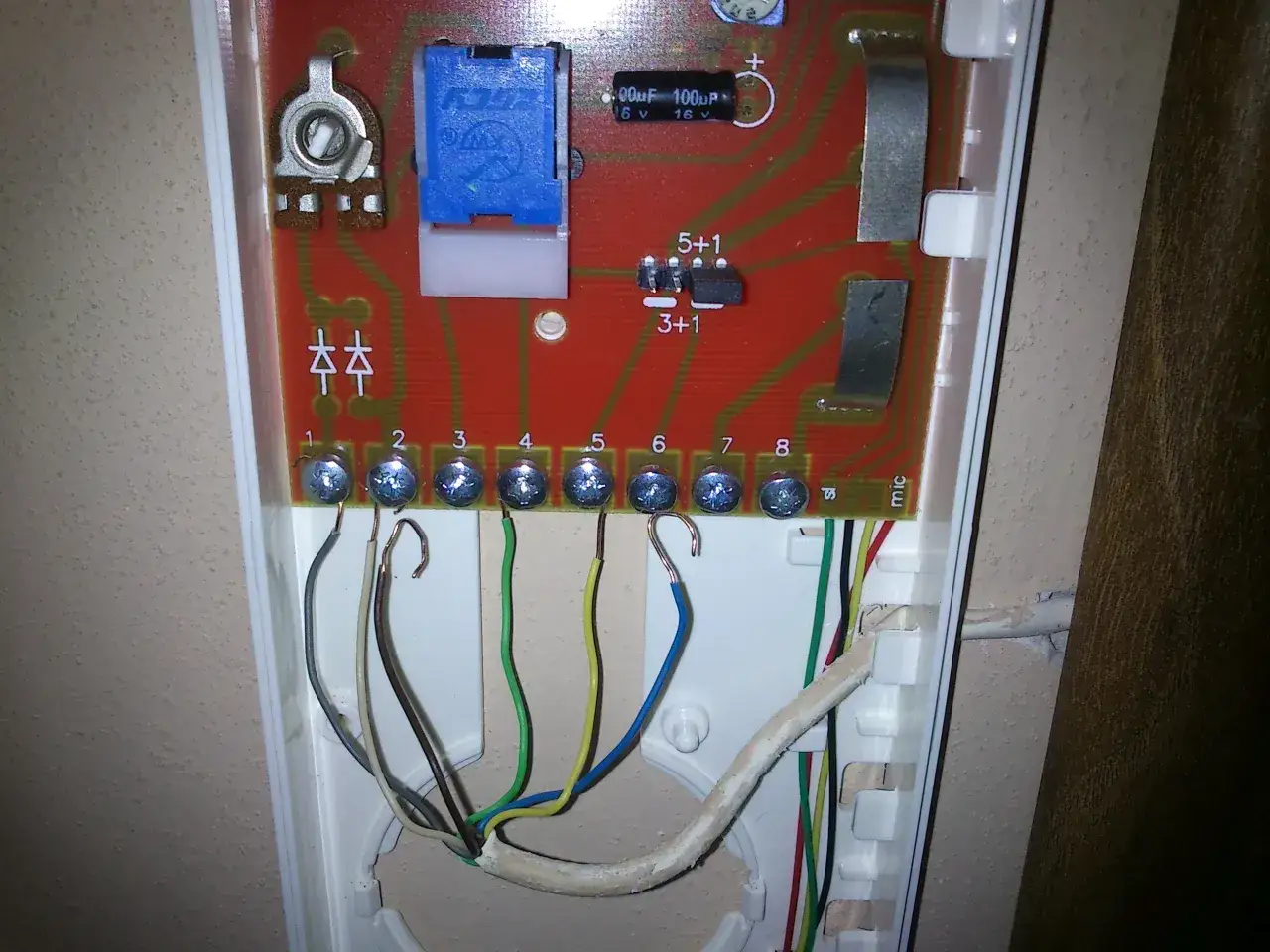

Podłącz unifon analogowy krok po kroku

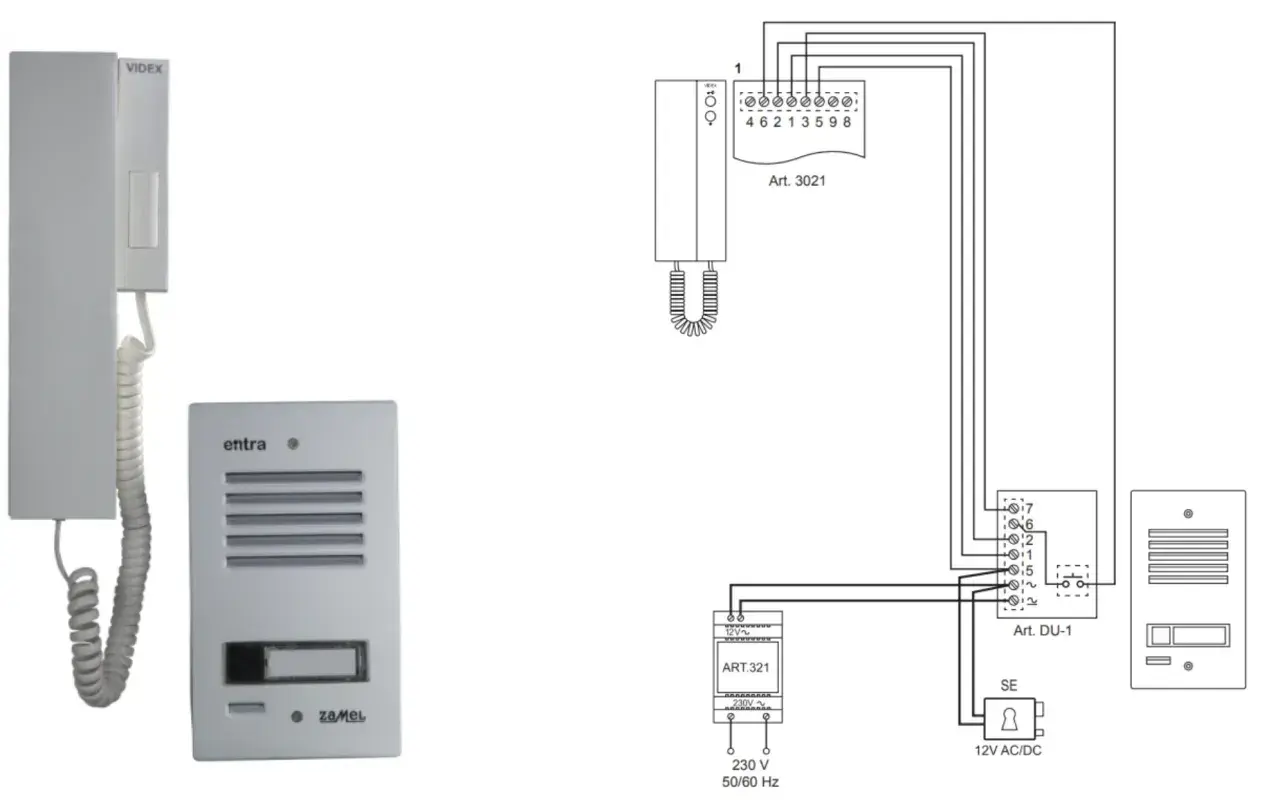

W analogowym unifonie podłączam przewody pojedynczo, nie wszystkimi naraz. Najpierw odnajduję wywołanie, potem tor rozmowy, mikrofon, masę i przewód elektrozaczepu. W wielu modelach spotkasz opisy typu CA, 1, 2, 6, 9 albo same numery, ale nie ma jednego uniwersalnego standardu, więc schemat konkretnego modelu ma pierwszeństwo przed wszystkimi „uniwersalnymi” poradami z internetu.
| Funkcja | Przykładowe oznaczenia | Co sprawdzić |
|---|---|---|
| Wywołanie | CA, 1 | Jeśli nie dzwoni, zacznij od tego zacisku i przewodu |
| Tor rozmowy do słuchawki | 1 lub 2 | Jeśli rozmówcy nie słychać, przewód może być zamieniony z mikrofonem |
| Tor mikrofonu | 2 lub 3 | Gdy ciebie nie słychać, sprawdź ten przewód i masę |
| Masa | 4, 6, 10 | Luźne połączenie daje trzaski i niestabilną pracę |
| Otwieranie drzwi | 5, 9 | Jeśli przycisk nie zwalnia zamka, ten obwód jest pierwszy do weryfikacji |
Praktyczna uwaga: w części modeli dla instalacji 6-żyłowej trzeba przestawić albo przeciąć zworę. Jeśli zostawisz ją w złym położeniu, wywołanie albo elektrozaczep może nie działać mimo poprawnie wpiętych żył.
- Otwórz obudowę nowego unifonu i znajdź listwę zaciskową oraz schemat producenta.
- Przenieś przewody ze starego aparatu pojedynczo albo dopasuj je według funkcji, nie według koloru.
- Sprawdź ustawienie zwory lub przełącznika dla liczby żył i typu systemu.
- Dokręć zaciski tak, aby miedź nie wystawała poza listwę i nie dotykała sąsiednich pól.
- Złóż obudowę i przetestuj wywołanie, rozmowę oraz otwarcie drzwi z przycisku.
Jeśli po takim montażu wszystko działa, to świetnie. Jeżeli nie, objaw zwykle szybko podpowiada, gdzie leży błąd. A w instalacji cyfrowej procedura wygląda inaczej.
W systemie cyfrowym liczy się zgodność i adres, nie sama liczba żył
W cyfrowej instalacji nie szukam osobnych przewodów dla każdego toru rozmowy. Zwykle pracuje się na magistrali, czyli wspólnej linii komunikacyjnej, a unifon podłącza się do zacisków typu L+ i L-. Potem dochodzi adres albo kod mieszkania, bo sama poprawna kolejność żył nie wystarczy. Jeśli nowa słuchawka nie jest zgodna z centralą, drobna korekta przewodów niczego nie naprawi.
| Co sprawdzić | Dlaczego ma znaczenie |
|---|---|
| Zgodność z centralą | Nie każdy unifon cyfrowy pasuje do każdej instalacji, nawet jeśli obudowa wygląda podobnie |
| Adres mieszkania | Bez prawidłowego adresowania unifon może nie dzwonić albo odbierać nie to wywołanie, co trzeba |
| Polaryzacja L+ i L- | W cyfrowych systemach odwrócenie przewodów potrafi zatrzymać pracę całego aparatu |
| Jakość przewodu | Słaby kabel i duży spadek napięcia pogarszają stabilność pracy oraz działanie zaczepu |
Praktyczny detal: przy dłuższych odcinkach i słabszym przewodzie zaczynają się problemy z napięciem i stabilnością pracy. W dokumentacji jednego z cyfrowych systemów przewód 1 mm² zapewniał poprawną pracę na około 30 m, a cieńszy przewód 0,5 mm na znacznie krótszym dystansie, mniej więcej 6 m od zasilacza. W bloku nie zawsze ma to znaczenie, ale przy modernizacji pionu już tak.
Jeśli po podłączeniu cyfrowego unifonu nadal nie ma wywołania, często problemem nie jest sam aparat, tylko adres, programowanie albo zgodność z centralą. Tego nie rozwiązuje się metodą prób i błędów, tylko sprawdzeniem konkretów. Gdy już znasz system, łatwiej odczytać też objawy usterek.
Najczęstsze błędy widać po objawach
Nie lubię sprawdzać wszystkiego po kolei, bo w instalacji wspólnej to zwykle strata czasu. Lepiej połączyć objaw z prawdopodobną przyczyną i od razu zawęzić problem. Poniżej zestawiam rzeczy, które widzę najczęściej przy wymianie słuchawki w bloku.
| Objaw | Najczęstsza przyczyna | Co sprawdzić od razu |
|---|---|---|
| Nie dzwoni wywołanie | Zły zacisk wywołania, źle ustawiona zwora albo niezgodny model | Przewód sygnału, oznaczenie CA lub odpowiednik, ustawienie systemu |
| Słychać rozmówcę, ale mnie nie słychać | Zamieniony tor mikrofonu z torem głośnika albo słaba masa | Przełóż przewody zgodnie ze schematem i dokręć zacisk masy |
| Mnie słychać, ale ja nie słyszę | Odwrócone przewody audio albo przerwany przewód słuchawki | Sprawdź tor głośnika i połączenie z wkładką słuchawkową |
| Drzwi nie otwierają się z przycisku | Źle podłączony elektrozaczep, brak masy albo uszkodzony przycisk | Obwód zaczepu, wspólna masa i stan samego przycisku |
| Trzaski, brum, przerywanie | Luźny zacisk, utleniona miedź albo przewód wciśnięty pod skosem | Dokręć połączenia, popraw końcówki i sprawdź, czy kabel nie jest uszkodzony |
| Problem pojawił się też u sąsiadów | Błąd w pionie, centrali albo zasilaniu instalacji wspólnej | Tu już nie zgaduję, tylko kieruję sprawę do administracji lub serwisu |
To właśnie w takich sytuacjach najbardziej widać różnicę między lokalnym problemem a awarią całego systemu. Jeśli jeden unifon działa źle, a inne w tej samej klatce również zaczynają szwankować, winny bardzo często jest pion albo zasilacz, nie sam aparat. Wtedy nie ma sensu dalej „kręcić” przewodami w mieszkaniu.
Kiedy lepiej oddać sprawę administracji albo serwisowi
Jeżeli nie masz schematu starego unifonu, instalacja jest cyfrowa i wymaga programowania albo po wymianie przestają działać rozmowy w kilku mieszkaniach, kończę eksperymenty. W systemie wspólnym jeden błędny ruch potrafi zakłócić pracę całej klatki, a czasem nawet wywołać dodatkową usterkę. Do tego dochodzi jeszcze kwestia dokumentacji i dostępu do centrali, którego zwykły mieszkaniec zwykle nie ma.
- gdy nie wiesz, czy masz system analogowy, czy cyfrowy,
- gdy potrzebne jest adresowanie albo logowanie unifonu do centrali,
- gdy problem dotyczy więcej niż jednego mieszkania,
- gdy brakuje schematu i oznaczenia przewodów są nieczytelne,
- gdy podejrzewasz uszkodzenie zasilacza, pionu albo centrali wejściowej.
W takich sytuacjach sens ma administracja, konserwator albo serwis, który zna konkretny system i potrafi sprawdzić napięcia oraz adresy bez zgadywania. Ja traktuję to jako normalną granicę bezpieczeństwa, a nie porażkę przy montażu. Jeśli jednak wszystko działa, zostają już tylko detale, które poprawiają wygodę na co dzień.
Dwa szczegóły, które poprawiają efekt po montażu
Na koniec sprawdzam trzy rzeczy, które decydują o tym, czy domofon będzie po prostu działał, czy będzie działał wygodnie. Pierwsza to miejsce montażu. Przy montażu ściennym dobrze trzymać się wysokości około 1,5 m, a w jednej z instrukcji producent podawał 1,55 m do najwyższej części aparatu. Druga to otoczenie: unifonu nie montuję w łazience ani w pobliżu grzejnika, bo wilgoć i wysoka temperatura szybko odbijają się na niezawodności.
Trzecia rzecz to test po złożeniu obudowy. Sprawdzam kolejno wywołanie, rozmowę w obie strony, otwarcie drzwi i ewentualny dodatkowy przycisk funkcyjny. Jeśli model ma regulator głośności, ustawiam go dopiero po pełnym teście. To mały krok, ale często decyduje o tym, że później nikt nie narzeka na zbyt cichy dźwięk albo zbyt głośne wywołanie.
Jeśli trzymasz się schematu producenta, nie opierasz się na kolorach żył i nie mieszasz systemu analogowego z cyfrowym, podłączenie domofonu w bloku staje się normalną, uporządkowaną pracą. Najwięcej błędów bierze się nie z trudności samego układu, tylko z pośpiechu, zgadywania i pomijania jednego ważnego zacisku.
