Temat mostkowania gniazdka z bolcem wraca zwykle przy remoncie starego mieszkania, wymianie osprzętu albo wtedy, gdy ktoś chce „uratować” dawną instalację bez pełnej modernizacji. Ja patrzę na to przede wszystkim przez pryzmat bezpieczeństwa: wyjaśnię, co oznacza ten mostek, kiedy był stosowany, jakie daje pozory ochrony i dlaczego dziś często prowadzi do błędnych decyzji. Przy okazji pokażę, po czym rozpoznać układ instalacji, kiedy trzeba wezwać elektryka i co realnie zrobić zamiast prowizorki.
Najważniejsze fakty, zanim uznasz mostek za rozwiązanie
- Mostek w gnieździe nie jest uziemieniem samym w sobie, tylko połączeniem styku ochronnego z odpowiednim przewodem instalacji.
- W starym układzie TN-C takie rozwiązanie bywało historycznie stosowane jako zerowanie, ale w nowej modernizacji nie traktuje się go jako docelowego.
- Jeżeli instalacja ma już rozdzielone PE i N, lokalny mostek przy gnieździe jest błędem i może być niebezpieczny.
- W układzie TT łączenie bolca z N w gnieździe jest szczególnie ryzykowne, bo nie tworzy prawidłowej ochrony przeciwporażeniowej.
- Najbezpieczniejsze rozwiązanie to osobny przewód ochronny PE, właściwy rozdział PEN tam, gdzie jest to przewidziane, oraz pomiary po zakończeniu prac.
Co naprawdę oznacza mostek przy gnieździe z bolcem

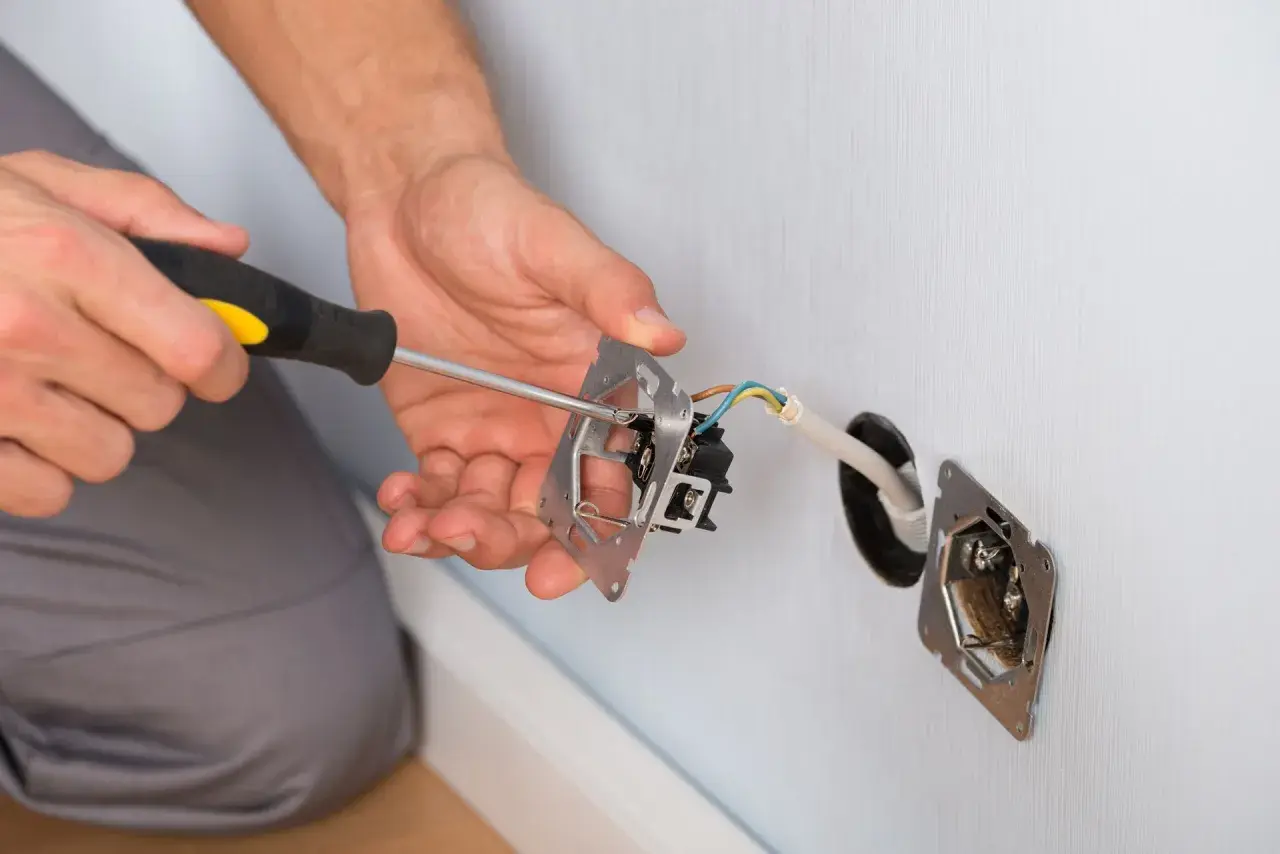

Gdy mówię o mostkowaniu gniazdka z bolcem, mam na myśli połączenie styku ochronnego z przewodem, który w danej instalacji pełni rolę ochronną albo ochronno-neutralną. W starych układach robiono to po to, by przy uszkodzeniu izolacji prąd zwarciowy miał drogę powrotną i wyłączył zabezpieczenie. To nie jest jednak to samo co osobny przewód PE prowadzony od rozdzielnicy do gniazda.
Najważniejsze są tu trzy skróty: PE to przewód ochronny, N to przewód neutralny, a PEN łączył kiedyś obie funkcje w jednym torze. Właśnie dlatego sam bolec nie „uziemia” gniazda z automatu. O skuteczności ochrony decyduje cała instalacja, a nie sam metalowy styk w osprzęcie.
Ja patrzę na ten temat tak: jeśli mostek jest jedynym sposobem, żeby „dorzucić bezpieczeństwo”, to zwykle znak, że problemu nie rozwiązano, tylko chwilowo przykryto. Żeby zobaczyć, kiedy taki układ miał jeszcze sens, trzeba rozróżnić typ instalacji.
W jakich instalacjach taki mostek bywał stosowany, a kiedy jest błędem
To właśnie układ sieci decyduje, czy mówimy o starym zerowaniu, czy o błędzie w instalacji. W skrócie: w TN-C funkcję ochronną i roboczą niesie wspólny PEN, w TN-S przewody są już rozdzielone, a w TT bolec powinien pracować na osobnym torze ochronnym, nie przez zworkę w gnieździe.
| Układ | Co zwykle spotykam | Znaczenie dla styku ochronnego | Moja ocena |
|---|---|---|---|
| TN-C | W obwodzie pracuje wspólny PEN, często przy dwóch żyłach w ścianie. | W starych instalacjach stosowano zerowanie, czyli połączenie styku ochronnego z PEN. | To rozwiązanie historyczne, nie cel modernizacji. |
| TN-C-S / TN-S | Po rozdzieleniu przewodu PEN dalej prowadzisz osobne PE i N. | Styk ochronny ma mieć własny tor ochronny, bez lokalnych mostków. | Mostek w gnieździe to błąd. |
| TT | Ochrona opiera się na uziemieniu instalacji odbiorczej, a nie na PEN. | Łączenie bolca z N nie tworzy prawidłowej ochrony przeciwporażeniowej. | Nie stosować. |

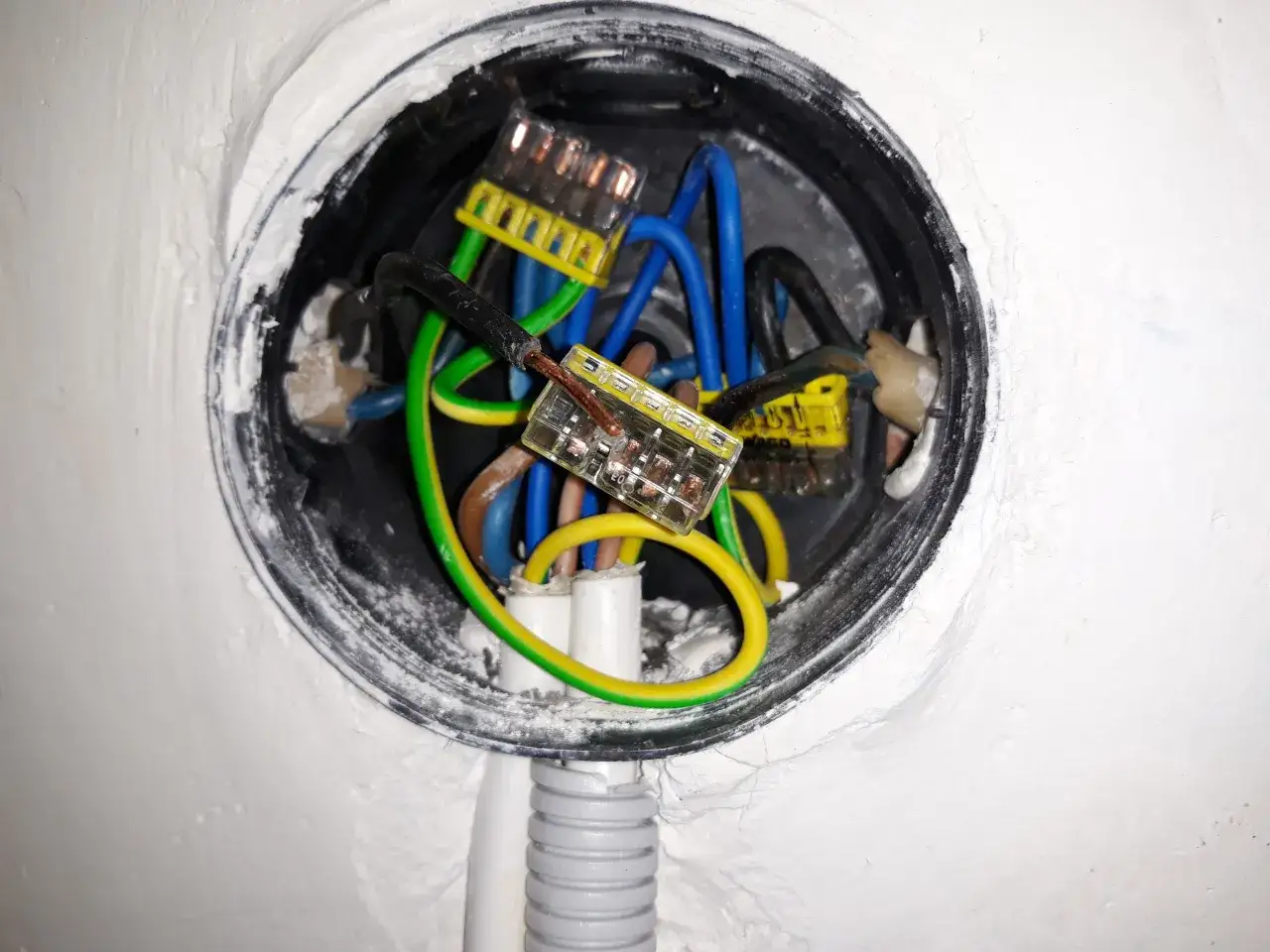

Jeśli nie masz dokumentacji, nie zgaduj po kolorach przewodów. Dwa żyły w puszce nie muszą jeszcze oznaczać, że wolno robić cokolwiek na skróty. A zanim ocenisz, co da się zrobić, dobrze jest spojrzeć na same objawy starej instalacji, bo one często zdradzają więcej niż kolor izolacji.
Jak rozpoznać starą instalację, zanim zaczniesz cokolwiek ruszać
W praktyce najwięcej mówią nie same gniazda, tylko cały kontekst. Ja zwracam uwagę na kilka znaków ostrzegawczych:
- w puszce widać tylko dwa przewody, a rozdzielnica ma stare bezpieczniki topikowe;
- przewody są aluminiowe albo mają spuchnięte, stare izolacje;
- w rozdzielnicy nie ma wyłącznika różnicowoprądowego;
- gniazda i puszki mają ślady wielokrotnych przeróbek, a śrubki są przegrzane lub nadtopione;
- nikt nie ma schematu, protokołu pomiarów ani pewności, skąd naprawdę idzie przewód ochronny.
W starych mieszkaniach bywa też problem z chaotycznymi przeróbkami po poprzednich remontach. Dlatego ja nie wyciągam wniosków po samej oprawie gniazda czy po próbnika za kilkanaście złotych. Jeśli układ jest niejasny, jedyną sensowną odpowiedzią są pomiary i weryfikacja przez elektryka. I właśnie dlatego kolejny krok nie powinien brzmieć „jak zmostkować”, tylko „czy ten obwód nadaje się do bezpiecznej pracy”.
Dlaczego sam mostek nie daje pełnej ochrony
Największe ryzyko pojawia się wtedy, gdy ktoś zakłada, że skoro bolec jest połączony z przewodem, to problem znika. W rzeczywistości wszystko zależy od ciągłości przewodu ochronno-neutralnego. Jeśli PEN poluzuje się, pęknie albo zaśniedzieje w którymś miejscu przed gniazdem, metalowa obudowa urządzenia może znaleźć się pod niebezpiecznym napięciem. To właśnie dlatego mostek nie jest gwarancją bezpieczeństwa.
- Przerwany PEN przed gniazdem może zamienić obudowę urządzenia w element pod napięciem.
- W wilgotnych pomieszczeniach błąd działa szybciej i groźniej, bo ciało ma mniejszą rezystancję.
- W układzie TT zworka w gnieździe nie zastępuje prawidłowego uziemienia ochronnego.
- Wyłącznik różnicowoprądowy 30 mA pomaga, ale nie naprawia źle wykonanej ochrony - jest dodatkiem, nie protezą.
Ja szczególnie ostrożnie podchodzę do kuchni, łazienek i pralni. Tam większość problemów wychodzi dopiero przy realnym obciążeniu: pralka grzeje wodę, zmywarka pracuje długo, a każdy luźny styk nagrzewa się szybciej niż w suchym pokoju. To dobry moment, żeby przejść od prowizorki do porządnego planu modernizacji.
Co zrobić zamiast mostkowania
Jeśli instalacja ma być bezpieczna na lata, ja wybieram rozwiązanie, które nie udaje ochrony. W praktyce najczęściej chodzi o doprowadzenie osobnego przewodu PE, uporządkowanie rozdzielnicy albo wykonanie pełnej modernizacji obwodów gniazdowych. Sam mostek może wyglądać „technicznie”, ale to tylko proteza, nie docelowy standard.
| Rozwiązanie | Kiedy ma sens | Co daje | Orientacyjny koszt |
|---|---|---|---|
| Nowy obwód z osobnym PE | Remont lub modernizacja kuchni, łazienki, pralki, zmywarki. | Najbardziej przewidywalne i bezpieczne rozwiązanie. | Robocizna zwykle 120–220 zł za punkt, zależnie od zakresu i regionu. |
| Rozdział PEN w rozdzielnicy i porządek w obwodach | Starszy budynek, ale z możliwością sensownej modernizacji. | Przestajesz udawać ochronę w gnieździe i porządkujesz instalację. | Zależne od zakresu; przy większym remoncie zwykle bardziej opłacalne niż punktowe naprawy. |
| Gniazda bez bolca dla urządzeń klasy II | Tymczasowo, dla sprzętów z podwójną izolacją. | Nie tworzy fałszywej ochrony. | Najtańsza opcja osprzętowa, ale tylko jako rozwiązanie przejściowe. |
W praktyce za prostą modernizację jednego punktu płaci się dziś zwykle kilkaset złotych, a pełna wymiana instalacji w mieszkaniu 50 m² potrafi zamknąć się w okolicach 8–16 tys. zł, zależnie od regionu, kucia i liczby obwodów. Przy planowaniu nowych punktów patrzę też na ergonomię: w typowych pomieszczeniach gniazda lądują około 30 cm nad podłogą, a w kuchni często 100–105 cm. To drobiazg, ale właśnie on decyduje, czy przewody nie będą się wyginać przy meblach i czy osprzęt da się normalnie serwisować.
Jeśli obwód ma zasilać pralkę, zmywarkę, bojler albo kuchnię, oszczędzanie na przewodzie ochronnym zwykle wraca jako problem po kilku miesiącach. Zamiast mostka wolę prosty, osobny obwód z PE, rozdzielnicę z RCD 30 mA i jasny opis obwodów. To właśnie ten moment, w którym warto przejść od samej teorii do decyzji o pomiarach i oględzinach.
Kiedy bezwzględnie wezwać elektryka
Są sytuacje, w których nie ma sensu zgadywać. Ja wzywam elektryka zawsze wtedy, gdy:
- nie wiesz, czy masz TN-C, TN-C-S czy TT;
- obwód jest aluminiowy, stary albo przegrzany;
- gniazda iskrzą, grzeją się lub wypadają ze ściany;
- w domu są urządzenia z metalową obudową w łazience, kuchni lub pralni;
- rozważasz montaż RCD, wymianę rozdzielnicy albo dołożenie nowych punktów;
- nie masz protokołu pomiarów po poprzednich pracach.
Przy takiej wizycie ja zawsze oczekiwałbym nie tylko „przełożenia przewodów”, ale też sprawdzenia ciągłości PE, impedancji pętli zwarcia, rezystancji izolacji i testu działania wyłącznika różnicowoprądowego. To są pomiary, które pokazują, czy instalacja naprawdę chroni człowieka, czy tylko wygląda na poprawną. Po ich wykonaniu zwykle wiadomo już, czy wystarczy naprawa kilku punktów, czy trzeba planować większy remont.
Co sprawdzić przy remoncie, żeby nie wracać do tego tematu za rok
Jeżeli planujesz prace w mieszkaniu, ja zaczynam od prostego porządku: ustalenia układu sieci, przeglądu rozdzielnicy i oceny stanu przewodów. Dopiero potem wybieram, czy sens ma wymiana pojedynczych punktów, czy lepiej od razu wejść w większą modernizację. Dobrze opisane obwody, nowe zabezpieczenia i protokół pomiarów robią większą różnicę niż najbardziej „sprytny” mostek w gnieździe.
- Nie opieraj się na kolorze przewodów, tylko na pomiarach i dokumentacji.
- Nie zostawiaj nieopisanych mostków jako „tymczasowego” rozwiązania na lata.
- W kuchni, łazience i pralni planuj obwody z PE oraz zabezpieczenie różnicowoprądowe.
- Wymień osprzęt, który jest luźny, nadpalony albo wyraźnie przegrzany.
- Po zakończeniu prac poproś o pomiary odbiorcze i krótki protokół.
Jeżeli miałbym zostawić jedną myśl, to tę: stary mostek bywał kiedyś techniczną protezą, ale dziś nie powinien być traktowany jako szybka poprawka. W bezpiecznej instalacji liczą się właściwy układ sieci, osobny przewód ochronny, poprawnie dobrane zabezpieczenia i pomiary po remoncie. Gdy tego nie ma, lepiej zatrzymać się na etapie diagnozy niż udawać, że kilka śrubek rozwiązuje problem.
