Włącznik klatkowy, znany również jako wyłącznik schodowy, to ważny element instalacji elektrycznej. Umożliwia on sterowanie oświetleniem z dwóch lub więcej miejsc, co jest szczególnie przydatne na klatkach schodowych. Prawidłowe podłączenie takiego włącznika wymaga odpowiednich elementów i przestrzegania zasad bezpieczeństwa. Montaż obejmuje połączenie przewodów między dwoma wyłącznikami i źródłem światła, co pozwala na wygodne włączanie i wyłączanie oświetlenia z różnych punktów.
Najważniejsze informacje:- Włącznik klatkowy pozwala sterować światłem z kilku miejsc
- Do montażu potrzebne są dwa wyłączniki schodowe i odpowiednie przewody
- Instalację należy wykonywać przy wyłączonym zasilaniu
- Prawidłowe podłączenie wymaga połączenia przewodów według schematu
- W razie wątpliwości warto skonsultować się z elektrykiem
Czym jest włącznik klatkowy i jak działa?
Włącznik klatkowy, znany również jako wyłącznik schodowy, to specjalny rodzaj przełącznika elektrycznego. Umożliwia sterowanie oświetleniem z dwóch lub więcej miejsc, co jest szczególnie przydatne na klatkach schodowych i w długich korytarzach.
Zasada działania włącznika klatkowego opiera się na zmianie przepływu prądu między dwoma punktami. Gdy naciśniesz jeden z przełączników, zmienia on stan obwodu elektrycznego. Dzięki temu możesz włączać i wyłączać światło z różnych lokalizacji, bez konieczności powrotu do pierwotnego miejsca.
W instalacjach elektrycznych włączniki klatkowe są niezbędne do zapewnienia wygody i bezpieczeństwa. Stosuje się je głównie w budynkach wielokondygnacyjnych, domach z piętrami oraz wszędzie tam, gdzie potrzebna jest kontrola oświetlenia z kilku punktów.
Niezbędne materiały i narzędzia
- Dwa wyłączniki schodowe (WS1 i WS2) - podstawowe elementy instalacji
- Przewód fazowy L (czarny lub brązowy) - dostarcza prąd do układu
- Przewód neutralny N (niebieski) - zamyka obwód elektryczny
- Przewód ochronny PE (zielono-żółty) - zapewnia ochronę przed porażeniem
- Przewody łączące P1 i P2 (szare, czarne lub brązowe) - łączą wyłączniki
- Źródło światła (np. lampa) - element, którym będziemy sterować
- Śrubokręt - niezbędny do montażu i podłączania przewodów
- Miernik elektryczny - pozwala sprawdzić poprawność połączeń
Czytaj więcej: Jak prawidłowo podłączyć rezystor do diody LED - poradnik krok po kroku

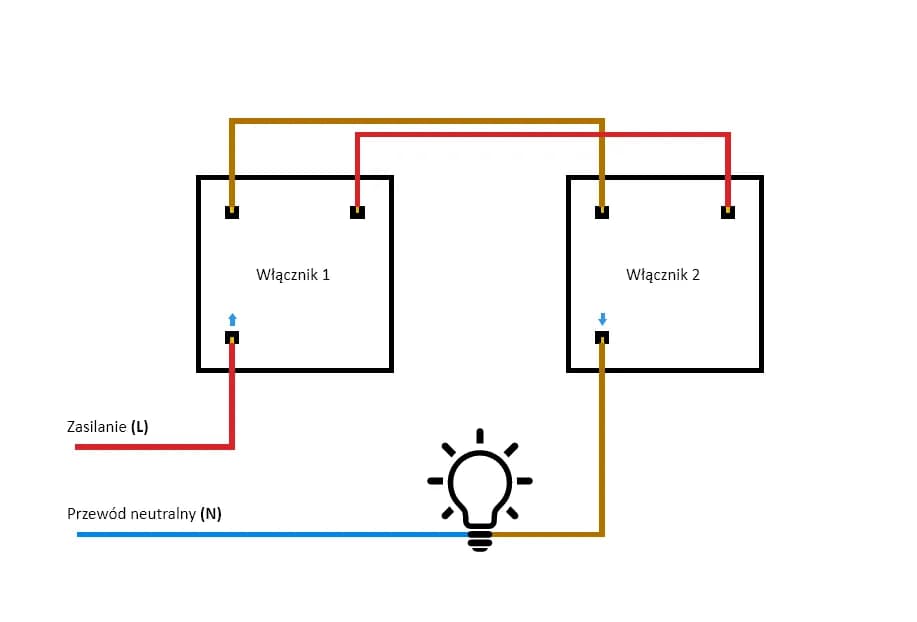

Schemat połączeń elektrycznych włącznika klatkowego
Schemat połączeń włącznika klatkowego obejmuje dwa wyłączniki schodowe połączone przewodami. Przewód fazowy L podłączamy do pierwszego wyłącznika (WS1). Między WS1 a WS2 biegną przewody łączące P1 i P2. Do drugiego wyłącznika (WS2) podłączamy źródło światła.
| Oznaczenie | Kolor przewodu |
| L (fazowy) | Czarny lub brązowy |
| N (neutralny) | Niebieski |
| PE (ochronny) | Zielono-żółty |
| P1, P2 (łączące) | Szary, czarny lub brązowy |
Krok po kroku: Jak zainstalować włącznik klatkowy?
Przygotowanie do montażu
- Wyłącz zasilanie w rozdzielnicy głównej.
- Sprawdź miernikiem brak napięcia w miejscu instalacji.
- Przygotuj wszystkie niezbędne narzędzia i materiały.
Montaż puszek i prowadzenie przewodów
- Zamontuj puszki pod wyłączniki, zachowując równe odstępy.
- Wyznacz trasę dla przewodów między puszkami i do źródła światła.
- Przeprowadź przewody, zostawiając odpowiedni zapas na podłączenie.
- Unikaj ostrych zagięć przewodów, które mogą uszkodzić izolację.
Podłączanie przewodów
- Podłącz przewód fazowy L do zacisku w pierwszym wyłączniku WS1.
- Połącz przewody P1 i P2 między wyłącznikami WS1 i WS2.
- W drugim wyłączniku WS2 podłącz przewód do źródła światła.
- Podłącz przewód neutralny N bezpośrednio do źródła światła.
- Połącz przewód ochronny PE z obudową źródła światła, jeśli jest metalowa.
Montaż końcowy i testowanie
- Zamontuj ramki i przyciski na wyłącznikach.
- Włącz zasilanie w rozdzielnicy głównej.
- Przetestuj działanie włączników klatkowych, sprawdzając, czy światło włącza się i wyłącza z obu miejsc.
- Zawsze pracuj przy wyłączonym zasilaniu
- Używaj izolowanych narzędzi
- Sprawdzaj brak napięcia przed każdym etapem pracy
- Nie pozostawiaj odsłoniętych przewodów pod napięciem
- W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem
Najczęstsze problemy przy instalacji włącznika klatkowego
Problem 1: Światło nie działa z obu przełączników
Najczęstszą przyczyną jest nieprawidłowe podłączenie przewodów P1 i P2. Sprawdź, czy przewody są podłączone do odpowiednich zacisków w obu wyłącznikach. Jeśli to nie pomoże, zamień miejscami przewody P1 i P2 w jednym z wyłączników.
Problem 2: Oświetlenie miga lub nie włącza się stabilnie
Przyczyną może być luźne połączenie lub uszkodzony przewód. Sprawdź wszystkie połączenia, upewniając się, że są solidnie dokręcone. Jeśli problem persist uje, sprawdź ciągłość przewodów miernikiem i wymień uszkodzone elementy.
Problem 3: Wyłącznik nie reaguje na przełączanie
Może to wskazywać na uszkodzony mechanizm wyłącznika. Odłącz zasilanie i sprawdź, czy przełącznik działa mechanicznie. Jeśli nie, wymień go na nowy. Upewnij się, że nowy wyłącznik jest kompatybilny z Twoją instalacją.
Kiedy wezwać elektryka?
Wezwij elektryka, gdy nie masz pewności co do schematu instalacji elektrycznej. Skonsultuj się ze specjalistą, jeśli zauważysz iskrzenie lub przegrzewanie się przewodów. Profesjonalna pomoc jest niezbędna przy modernizacji starych instalacji lub gdy potrzebujesz certyfikatu bezpieczeństwa.
Pamiętaj, że bezpieczeństwo jest najważniejsze. Profesjonalny elektryk nie tylko zapewni prawidłowe podłączenie włącznika klatkowego, ale też zagwarantuje zgodność instalacji z obowiązującymi normami.
Konserwacja i utrzymanie włącznika klatkowego
Regularnie sprawdzaj stan fizyczny włączników, szukając śladów przegrzania lub uszkodzeń mechanicznych. Raz w roku oczyść delikatnie wnętrze przełączników z kurzu, używając suchego pędzelka. Unikaj używania wody lub środków chemicznych do czyszczenia elementów elektrycznych.
W przypadku zauważenia jakichkolwiek nieprawidłowości, takich jak trzaski przy przełączaniu czy ślady nadpalenia, niezwłocznie wymień wadliwy element. Kontroluj instalację co najmniej raz na 5 lat lub częściej, jeśli mieszkasz w starszym budynku.
Klucz do bezpiecznej i wygodnej instalacji włącznika klatkowego
Montaż włącznika klatkowego to zadanie, które przy odpowiedniej wiedzy i ostrożności można wykonać samodzielnie. Kluczowe jest zrozumienie schematu połączeń, przygotowanie odpowiednich materiałów i przestrzeganie zasad bezpieczeństwa. Pamiętaj, że prawidłowa instalacja zapewni nie tylko wygodę użytkowania, ale przede wszystkim bezpieczeństwo domowników.
Jeśli napotkasz trudności podczas instalacji przełącznika schodowego, nie wahaj się skonsultować z profesjonalnym elektrykiem. Regularna konserwacja i szybka reakcja na ewentualne problemy pozwolą cieszyć się sprawnym działaniem oświetlenia na klatce schodowej przez długie lata. Pamiętaj, że inwestycja w jakościowe materiały i fachową wiedzę to gwarancja spokoju i bezpieczeństwa.
Niezależnie od tego, czy decydujesz się na samodzielny montaż wyłącznika klatkowego, czy korzystasz z usług specjalisty, znajomość podstaw działania i konserwacji tej instalacji pozwoli Ci lepiej dbać o elektrykę w Twoim domu. Dzięki temu zyskasz nie tylko funkcjonalne oświetlenie, ale także spokój ducha, wiedząc, że Twoja instalacja jest bezpieczna i zgodna z normami.
