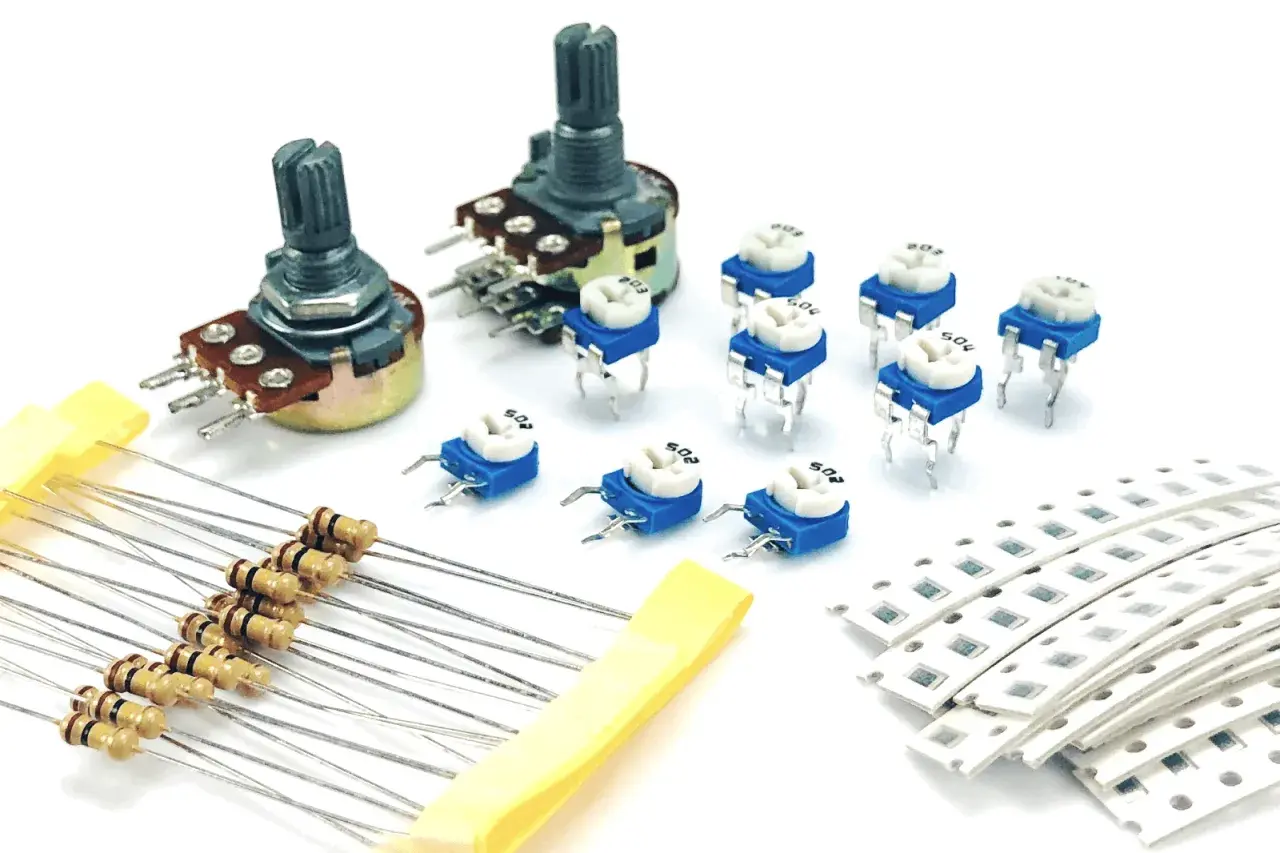

Rezystor to jeden z najprostszych, a jednocześnie najważniejszych elementów w elektronice: ogranicza prąd, dzieli napięcie i pomaga ustawić pracę całego układu. W praktyce to właśnie od niego często zaczyna się nauka czytania schematów, dobierania wartości i liczenia mocy, więc dobrze zrozumiana podstawa oszczędza później sporo błędów przy lutowaniu i testach.
Najkrótsza droga do zrozumienia podstaw
- Element bierny wprowadza kontrolowany opór i zamienia część energii w ciepło.
- Najważniejsze parametry to wartość w omach, tolerancja, moc znamionowa i stabilność temperaturowa.
- Odczyt z pasków i oznaczeń SMD da się opanować szybko, jeśli pamięta się prosty schemat zapisu.
- Do domowych projektów najczęściej sprawdzają się metalizowane elementy 1% o mocy 0,25 W.
- Przy doborze trzeba liczyć nie tylko wartość, ale też stratę mocy i warunki pracy.
Co robi w obwodzie i dlaczego jest tak ważny
W najprostszym ujęciu ten element ogranicza przepływ prądu. Dzięki temu można bezpiecznie zasilać diody LED, ustawiać poziom sygnału, dzielić napięcie między dwa punkty albo tworzyć proste układy czasowe. W praktyce to mały detal, który decyduje o tym, czy obwód działa przewidywalnie, czy zaczyna się grzać, migać za mocno albo w ogóle nie rusza.
Najważniejsza zależność jest banalna, ale trzeba ją rozumieć do końca: im większy opór, tym mniejszy prąd przy tym samym napięciu. Z prawa Ohma wynika też odwrotna strona medalu. Jeśli zmniejszasz opór, prąd rośnie, a wraz z nim rośnie też wydzielana moc cieplna. To dlatego w prostych projektach nie chodzi tylko o samą wartość, ale o to, ile energii element ma rozproszyć bez przegrzewania.
Dobry przykład z codziennej praktyki: dioda LED podłączona bez ograniczenia prądu potrafi spalić się bardzo szybko, nawet jeśli napięcie źródła wydaje się niewielkie. Właśnie dlatego taki prosty układ prawie zawsze potrzebuje elementu ograniczającego prąd. I tu przechodzimy do tego, jak czytać oznaczenia, bo bez tego łatwo pomylić 330 Ω z 33 kΩ.
Jak odczytać wartość z pasków i oznaczeń na obudowie
Najpierw patrzę, czy mam element przewlekany z paskami, czy mały SMD z nadrukiem. To ważne, bo sposób zapisu jest inny, ale logika zostaje ta sama: część oznaczenia mówi o cyfrach znaczących, część o mnożniku, a osobny znak o tolerancji.
W klasycznych elementach z paskami najczęściej spotkasz układ 4- lub 5-paskowy. Pierwsze dwa albo trzy paski oznaczają cyfry, kolejny mnożnik, a ostatni tolerancję. Przy 4 paskach układ jest prostszy i bardzo popularny w amatorskich zestawach. Przy 5 paskach producent daje większą precyzję, bo dochodzi dodatkowa cyfra znacząca.
- 4 paski: 2 cyfry, mnożnik, tolerancja.
- 5 pasków: 3 cyfry, mnożnik, tolerancja.
- 6 pasków: jak wyżej, plus współczynnik temperaturowy.
Przykład jest prosty: brązowy, czarny, czerwony i złoty to 1 kΩ z tolerancją ±5%. Brązowy oznacza 1, czarny 0, czerwony daje mnożnik 100, więc wychodzi 10 × 100 = 1000 Ω. Złoty informuje, że rzeczywista wartość może się minimalnie różnić od deklarowanej.
W SMD spotyka się najczęściej trzy cyfry, cztery cyfry albo zapis z literą R. Kod 103 oznacza 10 × 103, czyli 10 kΩ. Kod 472 to 4,7 kΩ. Zapis 4R7 oznacza 4,7 Ω, a 0R22 to 0,22 Ω. Ten ostatni zapis bywa mylący na pierwszy rzut oka, ale w praktyce jest bardzo wygodny przy małych wartościach.
Jeżeli ktoś dopiero zaczyna, ja polecam nie uczyć się wszystkiego na pamięć naraz. Wystarczy opanować schemat zapisu i mieć pod ręką prostą ściągę albo miernik. Po kilku dniach ręka sama sięga po właściwy wariant, a odczyt przestaje być zgadywaniem. Skoro wiadomo już, jak odczytać wartość, pora zobaczyć, które typy są najpraktyczniejsze w domowych projektach.
Który typ sprawdza się najlepiej w praktyce
Nie każdy opornik zachowuje się tak samo. Jedne są tanie i wystarczające do prostych układów, inne lepiej znoszą temperaturę, mają mniejszy szum albo radzą sobie z większą mocą. Wybór zależy więc od zastosowania, a nie tylko od samej wartości w omach.
| Typ | Zalety | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Metalizowany | Dobra stabilność, niski szum, łatwa dostępność | Nie zawsze nadaje się do dużych obciążeń | Prototypy, elektronika użytkowa, układy pomiarowe |
| Węglowy | Niska cena | Gorsza stabilność i większy rozrzut parametrów | Najprostsze, mniej wymagające konstrukcje |
| Drutowy | Duża moc, dobra odporność na grzanie | Bywa indukcyjny, większy i mniej wygodny w małych układach | Obciążenia, zasilacze, elementy grzejne |
| SMD | Mały rozmiar, wygoda montażu automatycznego, porządek na płytce | Trudniejszy ręczny montaż i odczyt | Nowoczesne płytki, projekty kompaktowe |
Jeśli buduję coś do domowego warsztatu albo prosty moduł na płytce stykowej, zwykle wybieram metalizowane 1% w wersji 0,25 W. To rozsądny kompromis między ceną, stabilnością i dostępnością. Gdy potrzebuję odprowadzić więcej ciepła, sięgam po większą obudowę albo wersję drutową, bo w takim miejscu sama wartość oporu już nie wystarcza. A skoro o doborze mowa, przejdźmy do praktycznego wyboru pod konkretny układ.
Jak dobrać element do prostego projektu
Ja zwykle zaczynam od trzech pytań: jaki prąd ma płynąć, jakie napięcie jest dostępne i ile mocy element ma bezpiecznie rozproszyć. Dopiero potem wybieram wartość z szeregu handlowego. To oszczędza czas, bo nie trzeba poprawiać układu po pierwszym teście.
Najprostsze obliczenie wygląda tak: R = U / I. Jeśli na wyjściu masz 12 V i chcesz, żeby płynęło 20 mA, potrzebujesz około 600 Ω. Taki wynik nie zawsze występuje jako dokładny standardowy nominał, więc w praktyce wybiera się najbliższą wartość z normalnej serii, często 560 Ω albo 620 Ω, zależnie od tego, czy ważniejszy jest mniejszy prąd, czy większy margines bezpieczeństwa.
Jeszcze ważniejsza bywa moc. Liczę ją ze wzoru P = I² × R albo P = U × I. W tym samym przykładzie 12 V i 20 mA dają około 0,24 W. To już blisko granicy dla małego elementu 0,25 W, więc bezpieczniej wybrać 0,5 W. Właśnie takie podejście chroni przed przegrzewaniem i dryftem wartości podczas pracy.
Przy doborze patrzę też na tolerancję. Do prostych sygnałów i LED-ów zwykle wystarcza ±5%, ale w układach pomiarowych, referencjach i dzielnikach napięcia lepiej sprawdza się ±1% albo nawet mniej. Jeśli rezystancja ma wpływ na dokładność całego toru, tolerancja przestaje być detalem, a staje się realnym parametrem projektowym.
Warto jeszcze pamiętać o temperaturze. Wraz z nagrzewaniem opór może się nieco zmieniać, co opisuje współczynnik temperaturowy, skracany jako TCR. To po prostu informacja, o ile zmienia się wartość przy wzroście temperatury o 1°C. W domowych projektach nie zawsze jest to krytyczne, ale przy większej precyzji robi różnicę. Dzięki temu łatwiej zrozumieć, skąd biorą się typowe błędy.
Najczęstsze błędy, które psują prosty układ
Najczęściej widzę cztery pomyłki. Pierwsza to dobór tylko po wartości, bez sprawdzenia mocy. Druga to mylenie tolerancji z dokładnością absolutną. Trzecia to traktowanie małego elementu jak uniwersalnego ogranicznika prądu, nawet gdy pracuje na granicy swoich możliwości. Czwarta to zbyt szybkie uznanie, że układ jest dobry, bo działa przez minutę na stole.
- Za mała moc znamionowa kończy się grzaniem, przebarwieniem obudowy i zmianą parametrów.
- Za duża tolerancja może rozjechać punkt pracy układu bardziej, niż się wydaje.
- Zły odczyt pasków prowadzi do montażu elementu o wartości różniącej się o rząd wielkości.
- Wlutowanie nie tego typu co trzeba bywa problemem szczególnie w układach precyzyjnych.
- Pomijanie temperatury otoczenia jest ryzykowne w zamkniętych obudowach i przy zasilaczach.
Dobry test praktyczny jest prosty: jeśli element po kilku minutach pracy jest wyraźnie gorący, to nie oznacza jeszcze awarii, ale zwykle sygnalizuje, że pracuje zbyt blisko granicy. Wtedy lepiej wrócić do obliczeń albo podnieść moc znamionową. To jedna z tych rzeczy, które początkujący ignorują, a później wracają do nich po pierwszym przypalonym projekcie.
Jest jeszcze jedna pułapka: mylenie oporu z funkcją. Ten element nie „zużywa” energii bez sensu. On ją zamienia w ciepło po to, żeby układ dostał właściwe warunki pracy. Gdy się to rozumie, łatwiej dobrać właściwy nominał, a nie tylko „jakikolwiek podobny”. Na koniec zostaje kilka praktycznych wskazówek, które ułatwiają pracę w warsztacie i na biurku.
Co jeszcze warto zapamiętać przy pracy z opornikami
W domowej elektronice najlepiej działa prosty zestaw podstawowych wartości: 220 Ω, 330 Ω, 1 kΩ, 4,7 kΩ, 10 kΩ, 47 kΩ i 100 kΩ. Taki komplet wystarcza do większości drobnych napraw, testów z diodami, prostych dzielników napięcia i układów podciągających. Ja trzymam je osobno, opisane od razu po wyjęciu z woreczka, bo później oszczędza to czasu przy lutowaniu.
Jeśli pracujesz z płytką stykową, zwracaj uwagę nie tylko na samą wartość, ale też na długość wyprowadzeń i wygodę montażu. Za długie nóżki robią niepotrzebny chaos, a przy większej częstotliwości potrafią pogorszyć zachowanie układu. W prostych projektach to nie zawsze ma znaczenie, ale przy pierwszych bardziej wymagających montażach zaczyna być odczuwalne.
Na poziomie praktyki najważniejsze jest to, by nie traktować tego elementu jak drobiazgu bez znaczenia. Dobrze dobrany rezystor decyduje o stabilności, bezpieczeństwie i powtarzalności całego układu. Jeśli od razu myślisz o wartości, mocy, tolerancji i temperaturze, unikasz większości problemów, które zwykle wychodzą dopiero po włączeniu zasilania.
