Rodzina mikrokontrolerów PIC to dobry wybór wtedy, gdy potrzebujesz prostego, energooszczędnego sterownika do czujników, przekaźników, LED-ów albo automatyki domowej. W praktyce to nie jeden układ, lecz kilka linii o różnej mocy i zasięgu, od małych 8-bitowych rozwiązań po dużo mocniejsze serie 32-bitowe. Poniżej rozkładam to na czynniki pierwsze: czym te układy się różnią, jak dobrać serię do projektu i na co uważać przy pierwszym uruchomieniu.
Najważniejsze informacje na start
- PIC to rodzina mikrokontrolerów Microchip, a nie jeden konkretny układ.
- Do prostych projektów w domu i warsztacie najczęściej wystarcza linia 8-bitowa, zwłaszcza PIC16 i PIC18.
- Gdy rośnie liczba funkcji, pamięci lub wymagań komunikacyjnych, naturalnym krokiem są PIC24 albo PIC32.
- Najbezpieczniej zaczynać od płytki ewaluacyjnej, gotowego przykładu i właściwego kompilatora z ekosystemu MPLAB.
- Najwięcej problemów na starcie powodują zasilanie, konfiguracja pinów i błędny wybór rodziny do zadania.
Czym jest rodzina PIC i dlaczego wciąż ma sens
Patrzę na tę rodzinę jak na skalowalny zestaw sterowników do elektroniki użytkowej, automatyki i prostych układów przemysłowych. Najmocniejsza strona jest prosta: mikrokontroler ma sterować zadaniami w czasie rzeczywistym, bez systemu operacyjnego i bez zbędnego narzutu.
Dla majsterkowicza to ważne, bo jeden układ może ogarnąć pomiar temperatury, PWM do LED-ów, sterowanie przekaźnikiem i prostą komunikację z komputerem albo modułem radiowym. Zyskujesz przy tym niski pobór mocy, mniejszy koszt i mniej elementów na płytce niż w rozwiązaniach, które są „większe” niż potrzebujesz.
Właśnie dlatego ta rodzina nadal ma sens: nie wygrywa wszędzie, ale bardzo dobrze sprawdza się tam, gdzie liczy się przewidywalność, prostota uruchomienia i sensowny balans między ceną a możliwościami. To dobry punkt wyjścia, zanim przejdziesz do konkretnych odmian i ich praktycznych różnic.
Jakie odmiany znajdziesz w praktyce
W ofercie Microchip nie ma jednego „uniwersalnego” układu. Są za to kilka poziomów mocy i kilka architektur, które odpowiadają różnym klasom projektów. Poniżej zestawiam je tak, jak sam patrzyłbym na nie przy wyborze do warsztatu albo do prostego urządzenia domowego.
| Rodzina | Co zwykle oferuje | Kiedy ma sens |
|---|---|---|
| 8-bit PIC, np. PIC16 i PIC18 | Prosta, robustna konstrukcja, niskie zużycie energii, dużo wbudowanych peryferiów; w aktualnych rodzinach spotyka się taktowanie do 32 MHz i 64 MHz oraz pamięć Flash sięgającą 128 KB. | Gdy sterujesz czujnikiem, przekaźnikiem, prostym silnikiem, oświetleniem LED albo chcesz szybko zbudować mały kontroler bez przesady z mocą. |
| PIC24 | 16-bitowa linia z większym zapasem pamięci; w aktualnych rodzinach znajdziesz układy do 16 MHz i do 1024 KB Flash oraz rozwiązania nastawione na niski pobór mocy. | Gdy 8-bit zaczyna być za ciasny, ale nadal chcesz zostać przy prostej architekturze i dobrym wsparciu dla embedded. |
| PIC32 | Wyższa wydajność, więcej pamięci i większy zapas na komunikację oraz bardziej złożony firmware; w aktualnej ofercie są rodziny pracujące nawet do 300 MHz i z pamięcią Flash do 8 MB. | Gdy projekt ma więcej funkcji, większy interfejs użytkownika, cięższą komunikację albo rozbudowaną logikę sterowania. |
Obok tego Microchip rozwija też dsPIC, czyli linię bliższą cyfrowej obróbce sygnałów niż klasycznym sterownikom. Dla początkującego to zwykle temat na później, bo do większości domowych i warsztatowych zadań wystarcza dobrze dobrany PIC16, PIC18 albo PIC24. Z taką mapą łatwiej przejść do wyboru konkretnej serii do projektu.
Jak dobrać serię do projektu bez przepłacania
Najczęstszy błąd, który widzę, jest banalny: ktoś kupuje układ „na wszelki wypadek” i od razu ląduje dwa poziomy wyżej, niż naprawdę potrzebuje. To kończy się droższą płytką, większą złożonością i większą szansą, że pierwsze uruchomienie potrwa dłużej, niż powinno.
| Sytuacja | Co wybrać | Dlaczego |
|---|---|---|
| Prosta automatyka, 1-2 czujniki, dioda, przekaźnik | 8-bit PIC16 lub PIC18 | To zwykle najszybsza droga do działającego prototypu, z dużą liczbą przykładów i niewielkim poborem mocy. |
| Więcej logiki, wyświetlacz, zapis danych, kilka protokołów naraz | PIC24 | Masz więcej miejsca na kod i większy margines, ale bez skoku w złożoność typową dla najmocniejszych układów. |
| Rozbudowana komunikacja, wyższa wydajność, bardziej złożony firmware | PIC32 | Warto go brać wtedy, gdy 8-bit i 16-bit przestają wystarczać, a projekt naprawdę tego wymaga. |
| Nie znasz jeszcze końcowej skali projektu | Mała płytka ewaluacyjna z 8-bitowym układem | To najbezpieczniejszy sposób, żeby sprawdzić założenia bez przepalania budżetu i czasu. |
Ja zazwyczaj zaczynam od odpowiedzi na jedno pytanie: czy ten układ ma tylko sterować, czy także przechowywać więcej danych, obsługiwać kilka interfejsów i rozrastać się w czasie. Jeśli odpowiedź brzmi „głównie sterować”, to 8-bit nadal bywa najlepszym wyborem. Jeśli odpowiedź robi się coraz bardziej złożona, dopiero wtedy patrzę w stronę PIC24 lub PIC32.
Jak wygląda start w praktyce

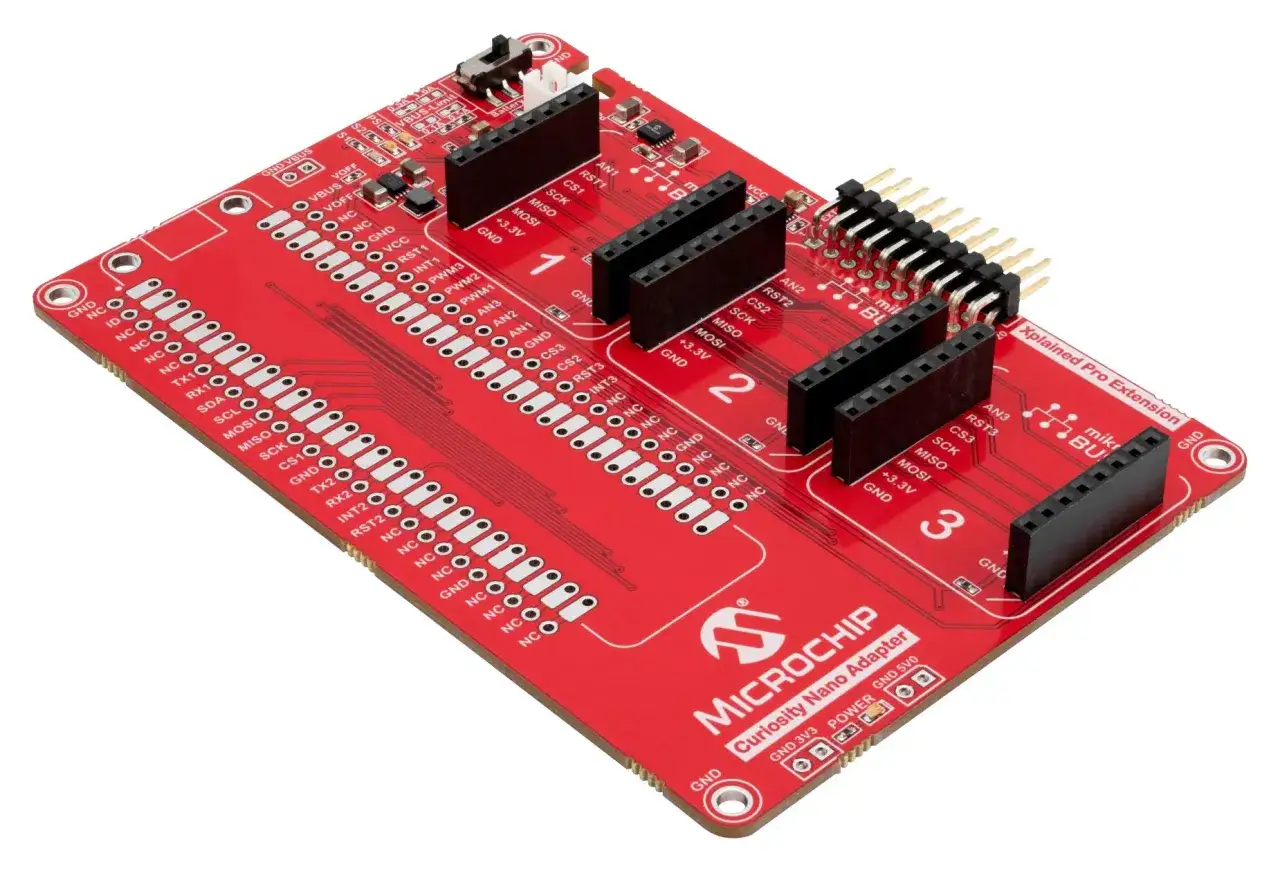

Najwygodniej zacząć od płytki ewaluacyjnej z wbudowanym programatorem i gotowym przykładem. To oszczędza mnóstwo czasu, bo eliminuje pierwszy zestaw problemów: okablowanie programatora, błędne połączenia i zgadywanie, czy układ w ogóle dostaje właściwe napięcie.
- Wybierz płytkę lub moduł z gotowym wsparciem dla wybranej rodziny.
- Zainstaluj MPLAB X IDE, czyli główne środowisko pracy dla PIC-ów.
- Dobierz właściwy kompilator: XC8 dla 8-bitowych układów, XC16 dla PIC24 i XC32 dla PIC32.
- Uruchom najprostszy przykład: miganie diodą, odczyt przycisku albo wysyłanie tekstu przez UART.
- Dopiero potem dołóż ADC, PWM, I2C, SPI lub bardziej rozbudowaną logikę sterowania.
- Jeśli projekt ma zostać na dłużej, zapisz konfigurację pinów i ustawień zegara zaraz po pierwszym sukcesie.
W praktyce bardzo pomaga też graficzna konfiguracja peryferiów w ekosystemie MPLAB, zwłaszcza gdy chcesz szybko ustawić timer, UART albo ADC bez ręcznego przeklikiwania wszystkiego w kodzie. To nie zastępuje zrozumienia działania układu, ale świetnie skraca drogę do pierwszego działającego prototypu. Z tego miejsca już tylko krok do typowych pułapek, które potrafią zepsuć nawet prosty projekt.
Najczęstsze pułapki początkujących
Tu zwykle nie chodzi o wielkie błędy, tylko o kilka drobiazgów, które kumulują się w irytujące objawy. PIC-y są wdzięczne, ale mają swoje zasady, a elastyczność konfiguracji potrafi zaskoczyć bardziej niż sam kod.
- Złe napięcie zasilania - 3,3 V i 5 V nie są zamienne „na oko”, a poziomy logiczne trzeba sprawdzić zanim podłączysz czujnik, wyświetlacz albo moduł radiowy.
- Nieprzeczytane mapowanie pinów - wiele funkcji jest przypisywanych programowo, więc UART, PWM czy SPI mogą wylądować na innych nóżkach, niż zakładałeś.
- Błędna konfiguracja zegara - układ może działać, ale „dziwnie”, jeśli źle ustawisz źródło taktowania albo bity konfiguracyjne startu.
- Ślepe kopiowanie przykładu - kod z płytki ewaluacyjnej często działa tylko w konkretnej konfiguracji sprzętowej, więc przenoszenie go 1:1 na własną płytkę bywa pułapką.
- Pomijanie noty katalogowej i erraty - przy embedded to nie jest formalność, tylko szybka droga do wyjaśnienia rzeczy, które wyglądają jak błąd w kodzie, a są cechą układu.
Najbardziej opłaca się zachować prostą dyscyplinę: najpierw zasilanie i zegar, potem GPIO, dopiero później peryferia. Taka kolejność oszczędza najwięcej czasu, zwłaszcza gdy projekt ma mieć sens nie tylko na biurku, ale też po zmontowaniu w docelowej obudowie. Zostaje jeszcze jedna rzecz: co realnie warto zapamiętać przed zakupem pierwszej płytki.
Co zapamiętać, zanim kupisz pierwszą płytkę
Jeśli projekt jest prosty, nie komplikuję go na siłę. Do prostego sterowania, pomiarów i automatyki domowej najczęściej wystarczy 8-bitowa linia, a mocniejszy układ ma sens dopiero wtedy, gdy naprawdę potrzebujesz większej pamięci, lepszej komunikacji albo zapasu na rozwój.
- Do małych zadań wybieraj prostotę - PIC16 i PIC18 są zwykle najszybszą drogą do pierwszego sukcesu.
- Do rozbudowanych projektów zostaw margines - jeśli planujesz wyświetlacz, zapis danych i kilka protokołów, patrz w stronę PIC24 lub PIC32.
- Stawiaj na płytkę z debuggerem - w praktyce to skraca debugowanie bardziej niż jakikolwiek „lepszy” wybór samego układu.
- Ucz się na prostych przykładach - LED, przycisk, ADC, PWM i UART dadzą ci więcej niż od razu skomplikowany projekt.
Jeśli myślisz o sterowaniu, oświetleniu, czujnikach albo prostej automatyce, ta rodzina daje sensowną drogę od pierwszego prototypu do urządzenia docelowego. Właśnie za tę skalowalność, przewidywalne zachowanie i dobrą bazę narzędzi najczęściej wracam do niej w praktyce.
