Indukcja elektromagnetyczna - prosto o działaniu w domu i warsztacie

Igor Wykowski 6 marca 2026
Ilustracja wyjaśnia zasadę działania prądnicy, która wykorzystuje zjawisko indukcji elektromagnetycznej do zamiany ruchu na prąd.

Spis treści

Indukcja elektromagnetyczna to zjawisko, które stoi za działaniem transformatorów, generatorów, ładowarek bezprzewodowych i płyt indukcyjnych. W praktyce chodzi o to, że zmieniające się pole magnetyczne potrafi wytworzyć napięcie w przewodniku, a czasem także prąd. Poniżej wyjaśniam to od podstaw, ale tak, żeby dało się od razu połączyć teorię z tym, co widzi się przy majsterkowaniu i pracy z instalacjami.

Najkrócej, co trzeba wiedzieć o tym zjawisku

  • Napięcie nie powstaje od samego magnesu, tylko od zmiany strumienia magnetycznego.
  • Jeśli obwód jest zamknięty, może popłynąć prąd, a jeśli jest otwarty, nadal może pojawić się samo napięcie.
  • Kierunek prądu wyznacza reguła Lenza: efekt przeciwdziała zmianie, która go wywołała.
  • Na siłę działania wpływają m.in. szybkość zmiany pola, liczba zwojów, powierzchnia pętli i materiał rdzenia.
  • To samo zjawisko wykorzystują transformatory, generatory, płyty indukcyjne i część ładowarek bezprzewodowych.

Czym jest to zjawisko i kiedy w ogóle się pojawia

Najprościej ujmuję to tak: jeśli przez pętlę przewodnika zmienia się strumień magnetyczny, w obwodzie pojawia się siła elektromotoryczna, czyli SEM. To nazwa napięcia, które może „popchnąć” ładunki w przewodniku. Nie jest to siła mechaniczna, tylko wielkość elektryczna opisująca, skąd bierze się napięcie w danym układzie.

Strumień magnetyczny opisuje się wzorem Φ = B · S · cos α. B oznacza indukcję magnetyczną, S powierzchnię pętli przewodnika, a α kąt ustawienia pętli względem pola. W praktyce wystarczy pamiętać, że im większe pole, większa powierzchnia i lepsze ustawienie względem linii pola, tym łatwiej o wyraźny efekt.

To ważne rozróżnienie: nie wystarczy sam magnes stojący obok drutu. Potrzebna jest zmiana jednego z parametrów układu. Może to być ruch magnesu, ruch przewodnika, zmiana prądu w sąsiedniej cewce albo nawet zmiana kąta ustawienia pętli. Właśnie dlatego to zjawisko pojawia się tak często w praktyce technicznej. Żeby zobaczyć, jak wygląda to krok po kroku, rozbijmy mechanizm na prosty schemat.

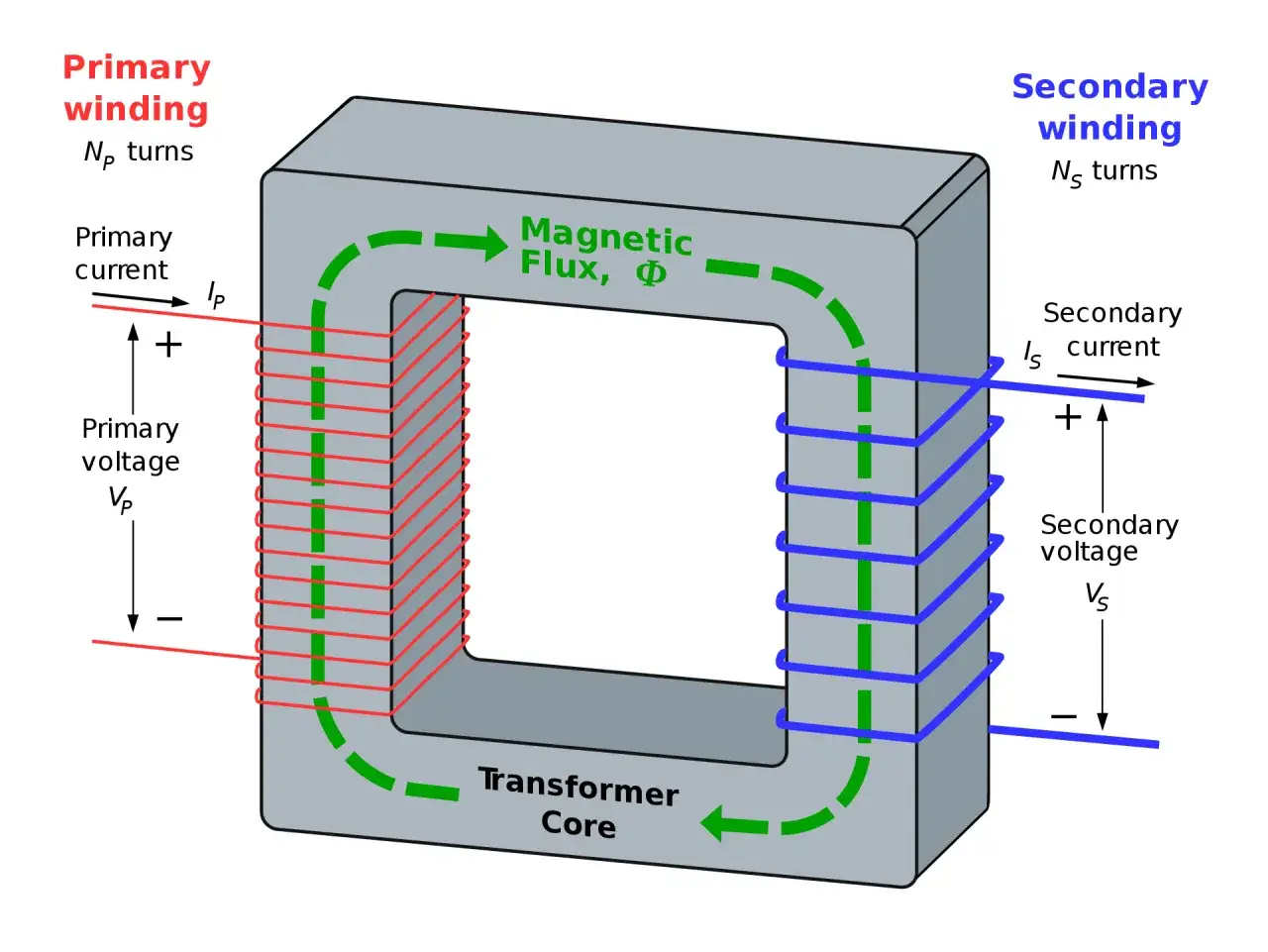

Schemat transformatora pokazujący uzwojenie pierwotne i wtórne, rdzeń oraz przepływ strumienia magnetycznego, ilustrujący zasadę indukcji elektromagnetycznej.

Jak zmiana pola zamienia się w napięcie

Gdy tłumaczę ten mechanizm komuś bez fizycznego zaplecza, zaczynam od czterech kroków. One naprawdę wystarczają, żeby zrozumieć większość przykładów spotykanych w domu i warsztacie.

  1. W pobliżu przewodnika znajduje się pole magnetyczne.
  2. Coś w układzie się zmienia, na przykład magnes zbliża się do cewki albo prąd w drugiej cewce rośnie lub maleje.
  3. Zmienia się strumień magnetyczny, więc w przewodniku pojawia się SEM.
  4. Jeśli obwód jest zamknięty, popłynie prąd. Jeśli nie, pomiar pokaże napięcie, ale prąd praktycznie nie popłynie.
Tu wchodzi reguła Lenza, czyli druga rzecz, którą warto zapamiętać. Mówi ona, że kierunek prądu indukowanego zawsze przeciwdziała zmianie, która go wywołała. To nie jest drobny szczegół, tylko zasada, która wyjaśnia, dlaczego cewka „broni się” przed nagłą zmianą prądu i dlaczego układy z cewkami potrafią generować przepięcia po odłączeniu zasilania.

W zapisie matematycznym często spotyka się zależność ε = -dΦ/dt. Minus nie jest ozdobą. Pokazuje właśnie ten opór wobec zmiany. Im szybciej zmienia się strumień, tym większe napięcie można uzyskać. Z tego wynika już bardzo praktyczne pytanie: gdzie ten efekt jest naprawdę używany, a gdzie tylko teoretycznie brzmi ciekawie? Odpowiedź widać w kilku codziennych urządzeniach.

Dwa mechanizmy, które łatwo pomylić

W praktyce spotykam dwa główne warianty: wzajemną indukcję i samoindukcję. Brzmią podobnie, ale zachowują się inaczej i mają inne zastosowania.

Mechanizm Co się dzieje Typowy przykład Dlaczego to ważne
Wzajemna indukcja Zmiana prądu w jednej cewce wywołuje napięcie w drugiej. Transformator, ładowarka bezprzewodowa Pozwala przenosić energię między obwodami bez bezpośredniego połączenia.
Samoindukcja Zmiana prądu w tej samej cewce wywołuje napięcie przeciwne zmianie. Cewka przekaźnika, zapłon, elektromagnes Wyjaśnia przepięcia i potrzebę stosowania elementów ochronnych, takich jak dioda gasząca.

To rozróżnienie ma znaczenie także przy naprawach. Jeśli układ steruje cewką przekaźnika, zaworem albo innym obciążeniem indukcyjnym, nie wolno zakładać, że po wyłączeniu napięcia wszystko po prostu gaśnie. W rzeczywistości cewka może oddać energię z powrotem do obwodu w postaci skoku napięcia. Teraz czas zobaczyć, gdzie ten mechanizm działa na co dzień i dlaczego ma aż tak szerokie zastosowanie.

Gdzie spotkasz to zjawisko w domu i warsztacie

Najciekawsze jest to, że ten sam mechanizm pracuje w urządzeniach o bardzo różnym przeznaczeniu. Jedno zjawisko, a zupełnie inne skutki praktyczne.

Urządzenie Co jest indukowane Co daje użytkownikowi Na co uważać
Transformator Napięcie w uzwojeniu wtórnym przez zmienne pole w uzwojeniu pierwotnym. Zmianę poziomu napięcia i bezpieczne zasilanie różnych układów. Działa z prądem zmiennym, nie z ustalonym prądem stałym.
Generator lub prądnica Napięcie powstające przy ruchu wirnika i zmianie strumienia. Zamianę energii mechanicznej na elektryczną. Im większa prędkość obrotowa, tym łatwiej o wyższe napięcie.
Płyta indukcyjna Prądy wirowe w dnie garnka. Szybkie i miejscowe grzanie naczynia. Potrzebny jest garnek z odpowiednim dnem, zwykłe szkło czy cienka blacha nie zadziałają tak samo.
Ładowarka bezprzewodowa Napięcie w cewce odbiornika dzięki zmiennemu polu nadawczemu. Ładowanie bez kabla i bez styku mechanicznego. Odległość i ustawienie mają duży wpływ na sprawność.
Cewka przekaźnika Skok napięcia przy wyłączaniu prądu. Skuteczne przełączanie obwodów sterujących. Bez diody gaszącej łatwo uszkodzić tranzystor lub mikrokontroler.

Na tym etapie widać już, że zjawisko nie jest akademicką ciekawostką. To fundament wielu urządzeń, z którymi mam do czynienia przy remontach, diagnozie zasilaczy czy pracy z automatyką. Tyle że jego skuteczność nie jest stała. Zależy od kilku konkretnych rzeczy, a ich pominięcie zwykle prowadzi do rozczarowania.

Od czego zależy, czy efekt będzie słaby czy wyraźny

Jeżeli ktoś pyta mnie, dlaczego w jednym układzie napięcie pojawia się od razu, a w innym prawie wcale, patrzę na sześć elementów. To one robią największą różnicę.

  • Szybkość zmiany pola - im szybciej zmienia się strumień, tym większa SEM.
  • Liczba zwojów - więcej zwojów zwykle oznacza większe napięcie wyjściowe.
  • Powierzchnia pętli - większa powierzchnia „zbiera” więcej strumienia.
  • Ustawienie względem pola - niekorzystny kąt potrafi mocno osłabić efekt.
  • Materiał rdzenia - rdzeń ferromagnetyczny pomaga skupić pole w cewce.
  • Opór i obciążenie - napięcie i prąd to nie to samo, a realny układ zawsze ma straty.

To tłumaczy, dlaczego mały ruch magnesu może dać ledwo mierzalny sygnał, a szybkie przesunięcie w dobrze nawiniętej cewce już wyraźny wynik. Warto też pamiętać, że przy układach z prądem zmiennym i częstotliwością sieci 230 V/50 Hz albo wyższą pojawiają się dodatkowe efekty, na przykład zakłócenia i straty cieplne. Z tego powodu kolejny temat jest równie ważny jak sam mechanizm, bo początkujący najczęściej potykają się nie na fizyce, tylko na błędnych założeniach.

Najczęstsze błędy przy nauce i pracy z układami

W praktyce widzę kilka powtarzających się nieporozumień. Każde z nich potrafi zepsuć eksperyment, diagnostykę albo domowy projekt.

  • Mylenie magnesu z efektem - sam magnes nie wystarczy, jeśli nic się nie zmienia.
  • Zakładanie, że każdy metal działa tak samo - niektóre materiały reagują wyraźnie lepiej, a inne słabiej.
  • Pomijanie zamknięcia obwodu - napięcie może być, ale bez zamkniętej drogi prąd nie popłynie w praktyce.
  • Ignorowanie samoindukcji - cewki nie „gasną” natychmiast, więc pojawiają się przepięcia.
  • Podłączanie elementów bez ochrony - przy przekaźnikach i elektromagnesach brak diody gaszącej to proszenie się o awarię.

Jest też prosty błąd pomiarowy: multimetr o dużej impedancji potrafi pokazać napięcie indukowane nawet wtedy, gdy praktycznie nie da się z tego pobrać sensownego prądu. To nie usterka miernika, tylko cecha układu. Jeśli pracujesz przy urządzeniach sieciowych, nie traktuj takich pomiarów jak dowodu na „pełną sprawność” obwodu. Właśnie dlatego przy projektowaniu i naprawie warto przejść od teorii do kilku praktycznych zasad.

Co zrobić, żeby wykorzystać to zjawisko świadomie

Jeśli mam zamienić teorię na praktykę, patrzę przede wszystkim na geometrię układu. Krótsze pętle przewodów, sensownie poprowadzone masy i odsunięcie od źródeł zakłóceń często dają większy efekt niż wymiana elementów na droższe. Przy cewkach, przekaźnikach i elektromagnesach od razu zakładam ochronę przed przepięciem, bo to oszczędza czas i części.

W prostych projektach DIY pomaga też kilka nawyków: skręcanie przewodów tam, gdzie trzeba ograniczyć zbieranie zakłóceń, unikanie zbędnych pętli, właściwy dobór rdzenia i kontrola dystansu między cewkami. Jeśli układ ma przenosić energię bez kontaktu, odległość między elementami staje się krytyczna szybciej, niż większość osób się spodziewa. To nie jest detal, tylko warunek działania.

Jeżeli chcesz zapamiętać tylko jedną rzecz, niech będzie prosta: zawsze pytaj nie o sam magnes, ale o to, co dokładnie się zmienia, w jakiej pętli przewodnika i z jaką szybkością. Na tym opiera się zarówno zrozumienie, jak i praktyczne wykorzystanie tego zjawiska w domu, warsztacie i elektronice.

FAQ - Najczęstsze pytania

To zjawisko, w którym zmieniające się pole magnetyczne wytwarza napięcie (SEM) w przewodniku, a w zamkniętym obwodzie także prąd. Jest podstawą działania wielu urządzeń elektrycznych, od generatorów po ładowarki bezprzewodowe.

Kluczowa jest zmiana strumienia magnetycznego przez powierzchnię pętli przewodnika. Sam magnes nie wystarczy; potrzebny jest ruch magnesu lub przewodnika, zmiana prądu w sąsiedniej cewce albo zmiana kąta ustawienia pętli.

W transformatorach, generatorach prądu, płytach indukcyjnych, ładowarkach bezprzewodowych oraz w cewkach przekaźników. To zjawisko napędza wiele urządzeń domowych i warsztatowych, umożliwiając m.in. bezprzewodowe ładowanie.

Na siłę wpływają: szybkość zmiany pola, liczba zwojów, powierzchnia pętli, ustawienie względem pola oraz materiał rdzenia. Im szybsza zmiana i lepsze parametry, tym silniejszy efekt indukcji.
