Połączenie schodowe to sposób podłączenia instalacji elektrycznej, który pozwala sterować oświetleniem z kilku miejsc. Najczęściej stosuje się je na klatkach schodowych, w długich korytarzach lub dużych pomieszczeniach. Głównym elementem tego układu są wyłączniki schodowe, które umożliwiają włączanie i wyłączanie światła z różnych punktów.
System działa na zasadzie przerywania obwodu elektrycznego. W podstawowej wersji używa się dwóch wyłączników schodowych. Kiedy jeden jest włączony, a drugi wyłączony, światło się świeci. Zmiana pozycji któregokolwiek z nich powoduje zapalenie lub zgaszenie lampy.
Kluczowe informacje:- Połączenie schodowe zwiększa komfort użytkowania oświetlenia
- Do podstawowego układu potrzebne są dwa wyłączniki schodowe
- Dodanie wyłącznika krzyżowego pozwala sterować światłem z trzech lub więcej miejsc
- Instalację powinien wykonać doświadczony elektryk
- Ważne jest prawidłowe oznaczenie i podłączenie przewodów
Czym jest połączenie schodowe?
Połączenie schodowe to specyficzny układ instalacji elektrycznej, umożliwiający sterowanie oświetleniem z dwóch lub więcej miejsc. Najczęściej stosuje się je na klatkach schodowych, w długich korytarzach czy dużych pomieszczeniach.
Zasada działania połączenia schodowego opiera się na przerywaniu obwodu elektrycznego. Wykorzystuje się do tego co najmniej dwa wyłączniki schodowe. Zmiana pozycji któregokolwiek z nich powoduje włączenie lub wyłączenie światła, niezależnie od stanu drugiego wyłącznika.
Korzyści z instalacji układu schodowego elektrycznego:
- Zwiększenie komfortu użytkowania oświetlenia
- Oszczędność energii dzięki łatwiejszemu wyłączaniu światła
- Poprawa bezpieczeństwa na schodach i w długich korytarzach
- Możliwość rozbudowy systemu o dodatkowe punkty sterowania
Elementy układu schodowego
Wyłączniki schodowe to kluczowe komponenty instalacji. Są to specjalne przełączniki z trzema stykami, które umożliwiają zmianę kierunku przepływu prądu.
Przewody elektryczne w instalacji wyłączników schodowych obejmują przewód fazowy, neutralny oraz dwa przewody korespondencyjne. Te ostatnie łączą ze sobą wyłączniki schodowe.
Źródło światła, najczęściej w postaci lampy lub żyrandola, stanowi element końcowy układu.
| Typ wyłącznika | Zastosowanie | Liczba styków |
|---|---|---|
| Schodowy | Podstawowy element układu | 3 |
| Krzyżowy | Rozbudowa układu o dodatkowe punkty sterowania | 4 |
| Przyciskowy | Alternatywa dla tradycyjnych wyłączników | 2 |
Czytaj więcej: Jak zrozumieć i obliczyć spadek napięcia na rezystorze? Poradnik

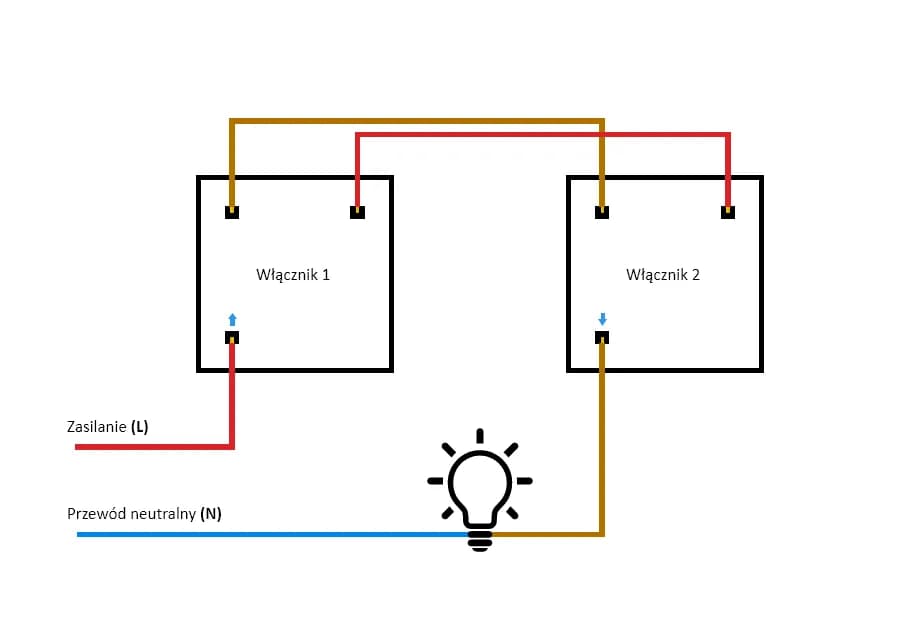

Schemat połączenia schodowego
Schemat instalacji schodowej przedstawia sposób połączenia wszystkich elementów układu. W podstawowej wersji obejmuje on dwa wyłączniki schodowe, źródło światła oraz przewody elektryczne.
Przewód fazowy (L) podłączony jest do pierwszego wyłącznika schodowego. Dwa przewody korespondencyjne łączą oba wyłączniki. Z drugiego wyłącznika wychodzi przewód do lampy. Przewód neutralny (N) podłączony jest bezpośrednio do źródła światła.
Jak wykonać instalację krok po kroku?
Przygotowanie
Niezbędne narzędzia i materiały:
- Wyłączniki schodowe
- Przewody elektryczne
- Śrubokręt i szczypce
- Miernik napięcia
- Taśma izolacyjna
Bezpieczeństwo jest kluczowe. Przed rozpoczęciem prac wyłącz główne zasilanie w rozdzielnicy. Zawsze używaj narzędzi z izolacją elektryczną.
Montaż wyłączników
Wybierz odpowiednie miejsca dla wyłączników, zazwyczaj na wysokości 1,4 m od podłogi. Upewnij się, że lokalizacja zapewni wygodny dostęp.
Montaż przełączników schodowych rozpocznij od zamocowania puszek podtynkowych. Następnie wprowadź przewody do puszek. Podłącz przewody do odpowiednich zacisków wyłącznika zgodnie ze schematem. Na końcu zamocuj wyłączniki w puszkach i załóż ramki ozdobne.
Podłączenie przewodów
Prawidłowa identyfikacja przewodów jest kluczowa dla bezpiecznej instalacji. Przewód fazowy (L) jest zazwyczaj brązowy lub czarny, neutralny (N) - niebieski, a ochronny (PE) - żółto-zielony.
Rozpocznij od podłączenia przewodu fazowego do pierwszego wyłącznika. Następnie połącz oba wyłączniki przewodami korespondencyjnymi. Z drugiego wyłącznika poprowadź przewód do lampy. Przewód neutralny podłącz bezpośrednio do źródła światła. Na końcu podłącz przewód ochronny do metalowej obudowy lampy, jeśli takowa występuje.
Testowanie instalacji
Po zakończeniu montażu przełączników schodowych, włącz zasilanie w rozdzielnicy. Sprawdź działanie układu, przełączając oba wyłączniki w różnych kombinacjach. Światło powinno się włączać i wyłączać niezależnie od pozycji wyłączników.
Jeśli instalacja nie działa prawidłowo, sprawdź poprawność połączeń. Najczęstsze problemy to odwrócenie przewodów korespondencyjnych lub niewłaściwe podłączenie przewodu fazowego.
Warianty połączeń schodowych
Układ z wyłącznikiem krzyżowym
Układ schodowy elektryczny z wyłącznikiem krzyżowym pozwala na sterowanie oświetleniem z trzech lub więcej miejsc. Jest to idealne rozwiązanie dla dużych pomieszczeń lub długich korytarzy.
W tym schemacie połączenia schodowego, wyłącznik krzyżowy umieszcza się między dwoma wyłącznikami schodowymi. Posiada on cztery styki, które umożliwiają zmianę kierunku przepływu prądu w zależności od pozycji pozostałych wyłączników.
Sterowanie z więcej niż trzech miejsc
System można rozbudować o kolejne punkty sterowania. Wystarczy dodać kolejne wyłączniki krzyżowe między istniejącymi wyłącznikami schodowymi.
Dodatkowe elementy to przede wszystkim wyłączniki krzyżowe oraz dodatkowe przewody korespondencyjne. Każdy nowy punkt sterowania wymaga jednego wyłącznika krzyżowego.
Bezpieczeństwo podczas instalacji
Bezpieczeństwo podczas instalacji wyłączników schodowych jest priorytetem. Zawsze pracuj przy wyłączonym zasilaniu. Używaj narzędzi z izolacją elektryczną. Upewnij się, że wszystkie połączenia są solidne i zaizolowane.
Najczęstsze błędy podczas instalacji:
- Niewłaściwa identyfikacja przewodów
- Luźne połączenia w zaciskach
- Brak lub nieprawidłowe podłączenie przewodu ochronnego
- Przekroczenie dopuszczalnego obciążenia wyłączników
Konserwacja i rozwiązywanie problemów
Okresowe przeglądy instalacji schodowej warto przeprowadzać raz w roku. Sprawdź stan izolacji przewodów, poprawność działania wyłączników oraz stabilność połączeń.
Typowe usterki to najczęściej poluzowane połączenia lub zużycie styków wyłączników. W przypadku problemów z działaniem układu, sprawdź najpierw bezpieczniki, następnie połączenia w puszkach i wyłącznikach. Jeśli problem persist, rozważ wymianę wyłączników na nowe.
| Objaw | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Światło nie włącza się | Przepalona żarówka | Wymień żarówkę |
| Wyłącznik nie reaguje | Zużyte styki | Wymień wyłącznik |
| Instalacja działa nieprawidłowo | Błędne połączenia | Sprawdź i popraw okablowanie |
Klucz do sprawnej instalacji: Połączenie schodowe krok po kroku
Połączenie schodowe to nie tylko wygodne rozwiązanie, ale i sztuka elektrycznej instalacji. Dzięki temu artykułowi poznałeś jego zasady działania, elementy składowe oraz proces montażu. Pamiętaj, że kluczem do sukcesu jest dokładne zaplanowanie prac i przestrzeganie zasad bezpieczeństwa.
Czy to podstawowy układ schodowy elektryczny, czy rozbudowana instalacja z wyłącznikami krzyżowymi, każdy etap wymaga uwagi. Od prawidłowej identyfikacji przewodów, przez montaż wyłączników, aż po końcowe testy - każdy krok jest istotny. Nie zapominaj o regularnych przeglądach i konserwacji, które zapewnią długotrwałe i bezpieczne działanie twojej instalacji.
Teraz, uzbrojony w tę wiedzę, możesz śmiało przystąpić do realizacji własnego projektu lub lepiej zrozumieć działanie istniejącej instalacji. Pamiętaj jednak, że w razie wątpliwości zawsze warto skonsultować się z profesjonalnym elektrykiem.
