Włącznik światła schodowy to specjalny rodzaj przełącznika, który pozwala sterować oświetleniem z dwóch różnych miejsc. Składa się z dwóch łączników połączonych w taki sposób, że można włączać i wyłączać światło z obu punktów. To idealne rozwiązanie dla klatek schodowych, długich korytarzy czy dużych pomieszczeń z kilkoma wejściami.
Prawidłowe podłączenie włącznika schodowego wymaga sześciu przewodów dla każdego łącznika. Kluczowe jest połączenie przewodu fazowego (L) z pierwszym zaciskiem, a następnie poprowadzenie przewodów roboczych (P1 i P2) do źródła światła. Między łącznikami muszą być poprowadzone cztery przewody fazowe korespondencyjne.
Najważniejsze informacje:- Włącznik schodowy umożliwia sterowanie światłem z dwóch miejsc
- Do montażu potrzeba sześć przewodów dla każdego łącznika
- Przewód fazowy (L) łączy się z pierwszym zaciskiem
- Między łącznikami prowadzi się cztery przewody fazowe korespondencyjne
- Istnieją alternatywne rozwiązania, jak łączniki czasowe czy systemy z czujnikiem ruchu
- Ze względów bezpieczeństwa, montaż powinien wykonać wykwalifikowany elektryk
Czym jest włącznik światła schodowy?
Włącznik światła schodowy to specjalny rodzaj przełącznika umożliwiający sterowanie oświetleniem z dwóch różnych miejsc. Składa się z dwóch łączników połączonych w sposób pozwalający na włączanie i wyłączanie światła z obu punktów.
Zasada działania włącznika schodowego opiera się na wykorzystaniu dwóch przełączników trójpozycyjnych. Każde przestawienie dowolnego z nich zmienia stan oświetlenia na przeciwny. Dzięki temu można kontrolować światło zarówno z góry, jak i z dołu schodów.
Instalacja oświetlenia schodowego jest szczególnie przydatna w domach wielopoziomowych i budynkach użyteczności publicznej. Znajduje zastosowanie na klatkach schodowych, w długich korytarzach czy dużych pomieszczeniach z kilkoma wejściami.
Niezbędne narzędzia i materiały
Aby zainstalować włącznik światła schodowy, potrzebujesz następujących narzędzi:
- Śrubokręt płaski i krzyżakowy
- Szczypce do ściągania izolacji
- Miernik napięcia
- Wiertarka z wiertłem do betonu
- Młotek i przecinak
- Taśma izolacyjna
- Poziomnica
Materiały elektryczne niezbędne do montażu:
- Dwa włączniki schodowe
- Przewód elektryczny (minimum 1,5 mm²)
- Puszki elektryczne podtynkowe
- Kołki rozporowe z wkrętami
Każdy element pełni istotną rolę w procesie instalacji: śrubokręty służą do mocowania przewodów, szczypce do przygotowania kabli, miernik zapewnia bezpieczeństwo, a poziomnica gwarantuje estetyczny montaż.
Czytaj więcej: Jakie gniazdka wybrać? Kompleksowy poradnik dla Twojego domu

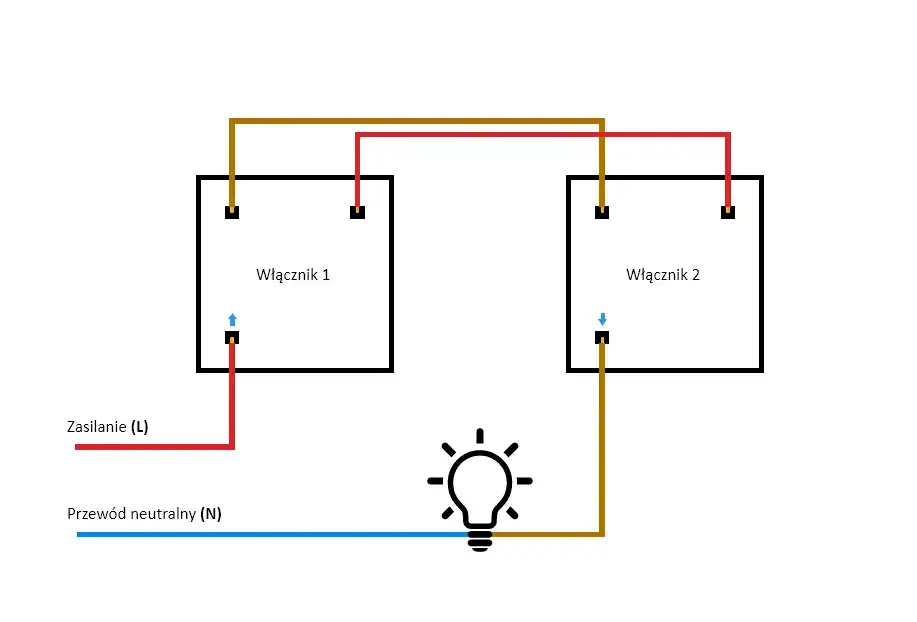

Schemat połączeń elektrycznych włącznika schodowego
Schemat podłączenia włącznika schodowego przedstawia układ przewodów między dwoma łącznikami a źródłem światła. Przewód fazowy (L) jest podłączony do pierwszego zacisku w obu włącznikach. Następnie, dwa przewody robocze (P1 i P2) łączą włączniki ze źródłem światła.
| Symbol | Znaczenie |
|---|---|
| L | Przewód fazowy |
| N | Przewód neutralny |
| PE | Przewód ochronny |
| P1, P2 | Przewody robocze |
| WS1, WS2 | Włączniki schodowe |
Przy interpretacji schematu zwróć uwagę na połączenia między włącznikami. Prawidłowe zrozumienie układu przewodów jest kluczowe dla poprawnej instalacji oświetlenia schodowego.
Funkcje poszczególnych przewodów
Przewód fazowy (L) dostarcza napięcie do układu. Jest on podłączany do pierwszego zacisku w obu włącznikach schodowych, zapewniając zasilanie całego obwodu.
Przewody robocze (P1 i P2) łączą włączniki ze źródłem światła. Ich zadaniem jest przenoszenie napięcia do żarówki w zależności od pozycji przełączników.
Przewody korespondencyjne to cztery przewody łączące oba włączniki. Umożliwiają one zmianę stanu oświetlenia z dowolnego punktu, zapewniając prawidłowe działanie instalacji schodowej.
Krok po kroku: Montaż włącznika schodowego
Przygotowanie miejsca instalacji
- Wyłącz główne zasilanie w rozdzielnicy
- Zdejmij stare włączniki (jeśli są)
- Sprawdź stan puszek elektrycznych
Pamiętaj o zachowaniu szczególnej ostrożności podczas pracy z elektrycznością. Zawsze upewnij się, że główne zasilanie jest odłączone przed rozpoczęciem jakichkolwiek prac.
Podłączanie przewodów
- Zidentyfikuj przewód fazowy za pomocą miernika napięcia
- Podłącz przewód fazowy do pierwszego zacisku w obu włącznikach
- Połącz dwa przewody robocze między włącznikami a źródłem światła
- Zainstaluj cztery przewody korespondencyjne między włącznikami
- Dokręć wszystkie śruby zacisków
- Zaizoluj połączenia taśmą izolacyjną
- Zamontuj włączniki w puszkach elektrycznych
Testowanie instalacji
Po podłączeniu wyłącznika schodowego, włącz główne zasilanie i przetestuj działanie instalacji. Sprawdź, czy światło włącza się i wyłącza z obu punktów. Jeśli występują problemy, najpierw sprawdź poprawność połączeń, a następnie skontroluj ciągłość przewodów.
Rodzaje włączników schodowych
Klasyczny włącznik schodowy
Klasyczny włącznik schodowy to podstawowy model umożliwiający sterowanie oświetleniem z dwóch miejsc. Jest prosty w montażu i niezawodny w działaniu, idealny do standardowych instalacji domowych.
Włącznik schodowy z podświetleniem
Włączniki z podświetleniem ułatwiają lokalizację przełącznika w ciemności. Ich montaż wymaga dodatkowego przewodu neutralnego. Są szczególnie przydatne w ciemnych korytarzach i na klatkach schodowych.
Włącznik schodowy bezprzewodowy
Bezprzewodowe włączniki schodowe eliminują potrzebę prowadzenia przewodów między przełącznikami. Działają na zasadzie komunikacji radiowej. Instalacja jest prostsza i mniej inwazyjna, idealna przy renowacji starych budynków.
Najczęstsze błędy przy montażu włącznika schodowego
- Nieprawidłowe podłączenie przewodu fazowego
- Pomylenie przewodów roboczych z korespondencyjnymi
- Brak lub niewłaściwe uziemienie
- Użycie przewodów o zbyt małym przekroju
- Niedokładne zaizolowanie połączeń
Każdy z tych błędów może prowadzić do nieprawidłowego działania instalacji lub stanowić zagrożenie bezpieczeństwa. Aby ich uniknąć, dokładnie przestrzegaj schematu połączeń i używaj odpowiednich narzędzi. W razie wątpliwości, zawsze lepiej skonsultować się z profesjonalnym elektrykiem.
Alternatywne rozwiązania dla oświetlenia schodowego
Włącznik schodowy czasowy
Włącznik schodowy czasowy automatycznie wyłącza światło po upływie ustawionego czasu. Jest idealny do miejsc, gdzie oświetlenie często pozostaje włączone niepotrzebnie. Montaż wymaga dodatkowego modułu czasowego, ale przynosi oszczędności energii.
System z czujnikiem ruchu
System oparty na czujniku ruchu automatycznie włącza światło, gdy wykryje obecność osoby. Instalacja wymaga zamontowania czujników w odpowiednich miejscach. To rozwiązanie jest wygodne i energooszczędne, szczególnie w rzadko używanych przestrzeniach.
Przekaźniki bistabilne
Przekaźniki bistabilne umożliwiają sterowanie oświetleniem z wielu punktów. Są szczególnie przydatne w instalacjach LED 24V, zapewniając płynne przełączanie i możliwość rozbudowy systemu.
Kiedy wezwać profesjonalnego elektryka?
- Przy braku pewności co do własnych umiejętności
- W przypadku starych instalacji wymagających modernizacji
- Przy rozbudowanych systemach oświetleniowych
- Gdy występują problemy z istniejącą instalacją
Nieprawidłowy montaż może prowadzić do zwarć, pożarów lub porażenia prądem. Profesjonalny elektryk zapewni bezpieczeństwo instalacji i zgodność z obowiązującymi normami.
Skorzystanie z usług fachowca gwarantuje prawidłowe wykonanie prac i oszczędność czasu. Ponadto, elektryk może doradzić najlepsze rozwiązania dopasowane do konkretnych potrzeb i warunków w Twoim domu.
Kompleksowy przewodnik: Od podstaw do zaawansowanych rozwiązań oświetlenia schodowego
Montaż włącznika schodowego to zadanie, które wymaga precyzji i zrozumienia podstaw elektryki. Artykuł przedstawia krok po kroku proces instalacji, od wyboru odpowiednich narzędzi i materiałów, przez szczegółowy schemat połączeń, aż po testowanie gotowej instalacji. Dzięki temu nawet osoby z niewielkim doświadczeniem mogą bezpiecznie przeprowadzić ten proces.
Warto zwrócić uwagę na różnorodność dostępnych rozwiązań, od klasycznych włączników schodowych po zaawansowane systemy z czujnikami ruchu czy przekaźnikami bistabilnymi. Każde z nich ma swoje zalety i może być dostosowane do konkretnych potrzeb użytkownika. Pamiętajmy jednak, że bezpieczeństwo jest kluczowe - w przypadku wątpliwości lub bardziej skomplikowanych instalacji, zawsze warto skonsultować się z profesjonalnym elektrykiem.
Niezależnie od wybranego rozwiązania, prawidłowo zainstalowany włącznik światła schodowy znacząco podnosi komfort użytkowania przestrzeni, zapewniając wygodne sterowanie oświetleniem z różnych punktów. To inwestycja, która nie tylko zwiększa funkcjonalność domu, ale także może przyczynić się do oszczędności energii.
