Wyłącznik różnicowoprądowy to jedno z tych zabezpieczeń, które najlepiej sprawdza się wtedy, gdy nikt nie musi o nim myśleć na co dzień. Dobrze dobrany i sprawny potrafi odłączyć zasilanie bardzo szybko, gdy pojawi się upływ prądu do obudowy, wilgotnej ściany albo uszkodzonego przewodu. Poniżej wyjaśniam, jak działa, czym różni się od zwykłego bezpiecznika, jaki typ wybrać do domu i warsztatu oraz jak uniknąć błędów, które w praktyce widuję najczęściej.
Najważniejsze fakty o wyłączniku różnicowoprądowym w jednym miejscu
- RCD chroni przede wszystkim przed porażeniem prądem, wykrywając różnicę między prądem, który wpływa do obwodu, a tym, który z niego wraca.
- Nie zastępuje zabezpieczenia nadprądowego - do ochrony przed przeciążeniem i zwarciem potrzebny jest wyłącznik nadprądowy albo RCBO.
- W domach najczęściej sensownym wyborem jest typ A, a typ F lub B wybiera się wtedy, gdy w obwodzie pracuje nowoczesna elektronika mocy.
- Najpopularniejsza czułość do ochrony osób to 30 mA; 300 mA spotyka się częściej przy ochronie przeciwpożarowej lub w układach głównych.
- Przycisk testowy trzeba sprawdzać regularnie, najlepiej zgodnie z instrukcją urządzenia, a w praktyce domowej zwykle co miesiąc.
- Jeśli różnicówka wybija bez wyraźnego powodu, winny bywa sprzęt, wilgoć, błędne połączenie przewodów neutralnych albo zły dobór typu.
Czym jest wyłącznik różnicowoprądowy i jak działa

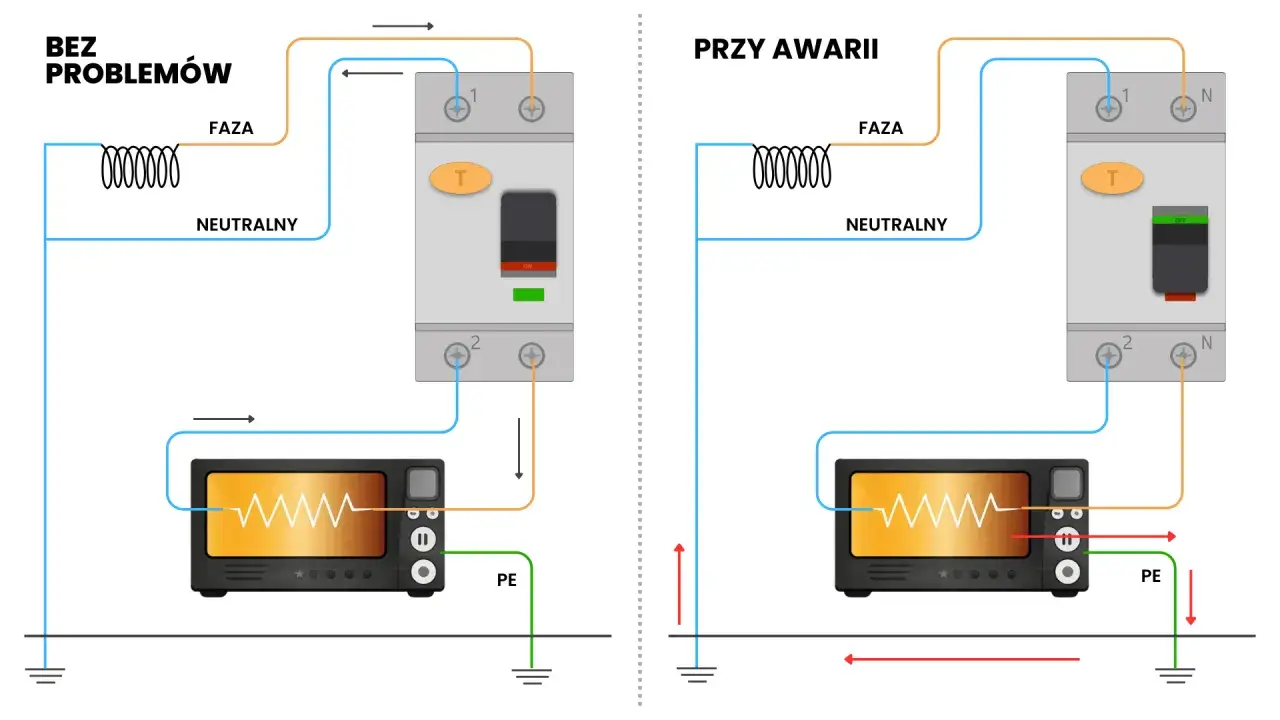

Ja traktuję ten aparat jako zabezpieczenie od porażenia, a nie od wszystkiego. W środku ma układ, który porównuje prąd płynący przewodami z prądem wracającym do źródła. Gdy wszystko jest w porządku, bilans się zgadza. Jeśli część energii „ucieka” inną drogą - na przykład przez uszkodzoną izolację, metalową obudowę albo ciało człowieka - urządzenie wykrywa różnicę i odcina obwód.
W praktyce oznacza to, że RCD reaguje na prąd upływu, czyli taki, który nie wraca tak, jak powinien. To właśnie dlatego tak dobrze chroni w łazience, ogrodzie, garażu i wszędzie tam, gdzie jest wilgoć, metalowe elementy albo sprzęt przenośny. Warto jednak pamiętać o jednej rzeczy: to nie jest magiczna tarcza. RCD najlepiej działa przy upływie do ziemi, a nie jako uniwersalne zabezpieczenie każdej możliwej sytuacji.
Najprościej mówiąc, jeśli w obwodzie pojawi się niebezpieczna nierównowaga, aparat odłącza zasilanie szybciej, niż człowiek jest w stanie samodzielnie zareagować. To właśnie ta szybkość robi różnicę, szczególnie w instalacjach domowych i warsztatowych. Skoro wiemy już, jak działa mechanizm, warto od razu rozróżnić go od innych zabezpieczeń, bo tu najczęściej pojawia się pomyłka.
Różnicówka, bezpiecznik i RCBO nie robią tego samego
Najczęstszy błąd początkujących jest prosty: zakładają, że skoro coś „wyłącza prąd”, to znaczy, że chroni przed każdym zagrożeniem. To nieprawda. Każde z tych urządzeń ma inne zadanie i dopiero razem tworzą sensowną ochronę instalacji.
| Urządzenie | Przed czym chroni | Czego nie załatwia | Kiedy ma sens |
|---|---|---|---|
| RCD | Porażenie prądem przy upływie do ziemi | Przeciążenia i zwarcia | Ochrona osób w obwodach domowych, warsztatowych i zewnętrznych |
| Wyłącznik nadprądowy | Przeciążenie i zwarcie | Upływu prądu i porażenia | Zabezpieczenie przewodów i obwodów przed nadmiernym prądem |
| RCBO | Upływ, przeciążenie i zwarcie w jednym urządzeniu | Nie zastępuje poprawnego projektu instalacji | Gdy chcesz połączyć ochronę różnicową i nadprądową w jednej obudowie |
W praktyce RCBO bywa wygodnym rozwiązaniem w mniejszych rozdzielnicach albo tam, gdzie zależy Ci na łatwiejszym rozdzieleniu obwodów. Gdy jedna sekcja ma własne zabezpieczenie, awaria nie wyłącza całego domu. To szczególnie cenne w kuchni, łazience, garażu czy warsztacie. Skoro już odróżniamy funkcje, pora dobrać odpowiedni typ do konkretnego zastosowania, bo tu technika naprawdę ma znaczenie.
Jak dobrać właściwy typ do domu i nowoczesnych urządzeń
W instalacjach domowych najczęściej patrzę najpierw na typ A. Typ AC reaguje tylko na czysto sinusoidalny prąd upływu, więc przy dzisiejszych urządzeniach z elektroniką bywa po prostu zbyt wąskim wyborem. Typ A radzi sobie również z prądem pulsującym, dlatego lepiej pasuje do większości gniazd, łazienek, pralek, zmywarek i obwodów, w których pracują nowoczesne zasilacze.
| Typ | Na co reaguje | Gdzie zwykle ma sens | Praktyczna uwaga |
|---|---|---|---|
| AC | Tylko na sinusoidalny prąd upływu | Proste, starsze obwody bez elektroniki mocy | Dziś nie jest dla mnie domyślnym wyborem w nowych instalacjach |
| A | Na prąd sinusoidalny i pulsujący | Większość obwodów domowych | Najbardziej uniwersalny wybór do domu i mieszkania |
| F | Jak typ A, plus mieszane częstotliwości do 1 kHz | Sprzęt z elektroniką mocy, np. część pralek, klimatyzacji, pomp ciepła | Pomaga ograniczyć niepotrzebne wyzwalanie w bardziej wymagających obwodach |
| B | Także na gładki prąd stały | Fotowoltaika, ładowarki EV, falowniki, napędy, wybrane układy przemysłowe | To wybór pod konkretną instalację, nie „na wszelki wypadek” |
Jeśli w obwodzie pracuje ładowarka samochodu elektrycznego, falownik albo instalacja PV, nie zgaduję na oko. Wracam do dokumentacji urządzenia i sprawdzam wymagania producenta albo projektanta. W takich układach zwykły typ A może być wystarczający tylko wtedy, gdy pozostałe elementy instalacji zapewniają odpowiednią ochronę przed składową DC. W innych przypadkach potrzebny jest typ B albo rozwiązanie przewidziane przez producenta sprzętu.
Druga ważna rzecz to czułość. Najczęściej spotkasz 30 mA, 100 mA i 300 mA. Dla ochrony osób standardem jest 30 mA. 300 mA częściej kojarzy się z ochroną przeciwpożarową albo z głównymi punktami instalacji, gdzie zależy nam na selektywności i ograniczeniu ryzyka większych strat. 100 mA pojawia się rzadziej, zwykle tam, gdzie projekt instalacji wymaga konkretnego kompromisu między ochroną a ciągłością pracy.
Dobry typ to jedno, ale równie ważne jest to, gdzie urządzenie montujesz i jakie oznaczenia musisz na nim odczytać. Właśnie tam zaczynają się rzeczy, które w rozdzielnicy łatwo przeoczyć.
Gdzie montować i co mówią oznaczenia na obudowie

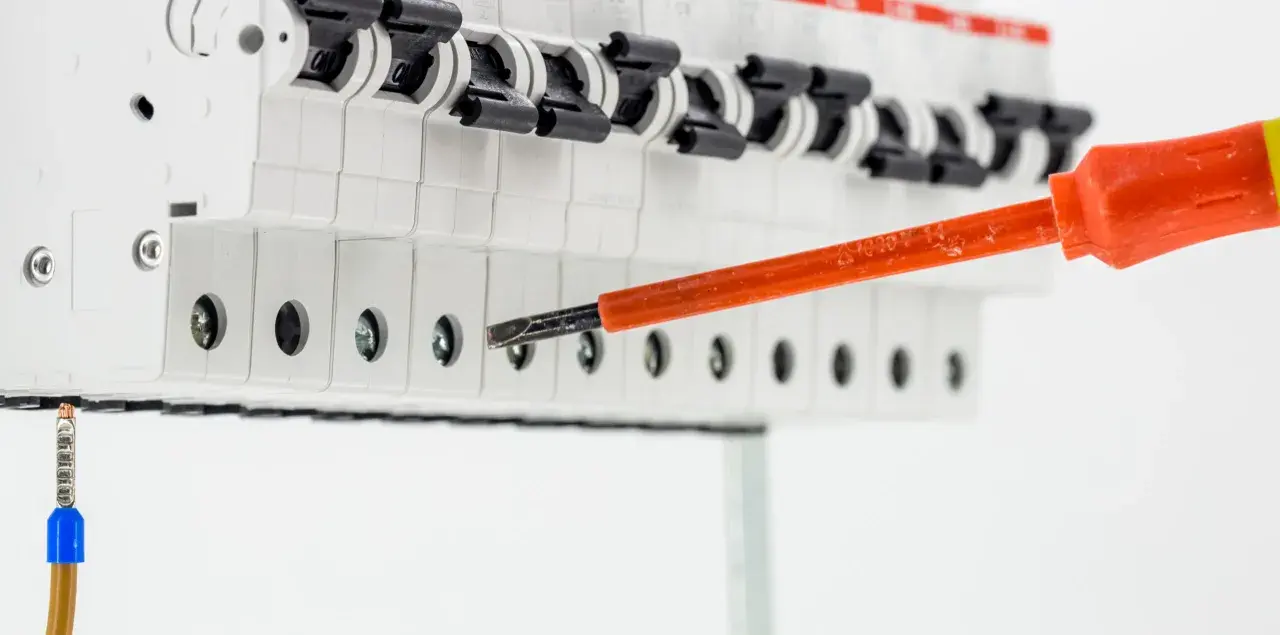

RCD montuje się w rozdzielnicy, na szynie DIN, i obejmuje on przewody danego obwodu zgodnie z projektem. W praktyce kluczowa zasada brzmi: wszystkie przewody robocze danego obwodu muszą przechodzić przez to samo urządzenie. Jeśli neutralne z różnych obwodów zostaną pomieszane, różnicówka będzie wybijać bez wyraźnego powodu albo w ogóle nie zadziała tak, jak powinna.
Ja zawsze sprawdzam kilka oznaczeń, zanim uznam, że aparat jest właściwie dobrany:
- IΔn - znamionowy prąd różnicowy, czyli czułość urządzenia, na przykład 30 mA albo 300 mA.
- In - prąd znamionowy aparatu, na przykład 40 A lub 63 A, który musi pasować do obciążenia obwodu.
- Typ - AC, A, F, B albo wersja selektywna, jeśli instalacja tego wymaga.
- Liczba biegunów - 2P, 4P lub inna konfiguracja dopasowana do sieci i układu obwodu.
- Przycisk testowy - zwykle oznaczony jako T lub Test, służy do sprawdzenia działania mechanizmu wyzwalania.
Na obudowie możesz też spotkać wersję z opóźnieniem zadziałania, czyli selektywną. Taki model stosuje się wtedy, gdy trzeba zachować koordynację z innymi zabezpieczeniami w instalacji, żeby jedno drobne zwarcie nie gasiło wszystkiego naraz. To rozwiązanie bardziej „projektowe” niż domowe, ale warto wiedzieć, że istnieje. Kiedy wiesz już, co montujesz, pozostaje jeszcze pytanie najważniejsze z punktu widzenia bezpieczeństwa: jak sprawić, by to zabezpieczenie naprawdę było sprawne.
Jak testować i utrzymywać sprawność bez złudnego poczucia bezpieczeństwa
Najprostszy test to wciśnięcie przycisku testowego. Wtedy urządzenie powinno odłączyć zasilanie. To jednak nie jest pełny audyt instalacji, tylko szybka kontrola mechanizmu wyzwalania. Nie sprawdza całej jakości uziemienia, wszystkich połączeń ani stanu izolacji przewodów, ale daje bardzo ważną odpowiedź: czy aparat jeszcze reaguje.
W praktyce robię to tak:
- Sprawdzam, czy test nie wyłączy ważnych urządzeń w najmniej odpowiednim momencie.
- Naciskam przycisk testowy zgodnie z instrukcją producenta, zwykle raz w miesiącu.
- Oczekuję natychmiastowego zadziałania i wyłączenia obwodu.
- Po teście ponownie załączam urządzenie i obserwuję, czy instalacja pracuje normalnie.
Jeśli RCD nie reaguje na test albo załącza się tylko czasami, nie traktuję tego jako drobnej usterki. To sygnał, że coś jest nie tak z aparatem, połączeniami albo samą instalacją. W domu sezonowo używanym, na przykład w garażu, altanie czy domku letniskowym, test przed dłuższym uruchomieniem ma jeszcze większy sens niż w codziennie eksploatowanym mieszkaniu.
Warto też pamiętać, że samo naciśnięcie testu nie zwalnia z okresowego sprawdzania instalacji przez elektryka, zwłaszcza jeśli w grę wchodzą obwody zewnętrzne, wilgoć, fotowoltaika albo ładowanie samochodu elektrycznego. To właśnie w takich miejscach problemy wychodzą najpierw. A gdy zabezpieczenie zaczyna wybijać samo z siebie, trzeba przejść od testu do diagnozy.
Co robić, gdy zabezpieczenie wybija bez wyraźnego powodu
Najgorszy odruch to próba „oszukania” instalacji, na przykład przez podpinanie czegokolwiek na stałe albo ignorowanie powtarzającego się zadziałania. RCD nie wybija bez przyczyny. Jeśli reaguje, to zwykle oznacza realny problem albo w samym urządzeniu, albo w obwodzie. Najczęstsze powody są dość przyziemne: uszkodzony sprzęt, wilgoć, źle połączone neutralne, zbyt duża suma drobnych upływów z wielu urządzeń lub po prostu aparat, który ma już za sobą swoje lata.
Diagnozę zaczynam od prostych kroków:
- odłączam wszystkie urządzenia z gniazd w obwodzie i sprawdzam, czy problem znika;
- podłączam sprzęty pojedynczo, żeby znaleźć winowajcę;
- zwracam uwagę na miejsca narażone na wilgoć, takie jak łazienka, piwnica, balkon, ogród i garaż;
- sprawdzam, czy obwód nie został przypadkiem pomieszany z neutralnym innego zabezpieczenia;
- jeśli problem wraca po deszczu, myję podejrzenie na zawilgocenie puszki, gniazda albo oprawy oświetleniowej.
Jeżeli wybija po podłączeniu konkretnego urządzenia, bardzo często winny jest właśnie ten sprzęt, nie cała instalacja. Jeśli wybija bez względu na to, co jest podłączone, trzeba iść głębiej: sprawdzić okablowanie, połączenia, rozdzielnicę i sam aparat. W takich przypadkach nie proponuję zgadywania. Zbyt wiele razy widziałem, że kilka minut „kombinowania” kończy się dużo większym problemem niż pierwotna usterka. Z tego powodu ostatni krok to krótka lista rzeczy, które warto sprawdzić przed zakupem i po uruchomieniu.
Co sprawdzić przed zakupem i po uruchomieniu
Jeśli mam doradzić tylko jedną rzecz, to tę: najpierw dopasuj urządzenie do obwodu, a dopiero potem patrz na markę. Dobre urządzenie, ale źle dobrane, nie da Ci spokoju ani bezpieczeństwa. W praktyce przed zakupem sprawdzam pięć rzeczy: typ, czułość, prąd znamionowy, liczbę biegunów oraz to, czy potrzebuję samej różnicówki, czy urządzenia łączonego z nadprądowym zabezpieczeniem.
Po montażu zawsze robię jeszcze jedną rzecz: opisuję obwód w rozdzielnicy i testuję aparat w warunkach, które odpowiadają realnemu użytkowaniu. To drobiazg, ale bardzo ułatwia życie później. Jeśli w domu są urządzenia z elektroniką mocy, instalacja fotowoltaiczna, ładowarka EV albo duże obciążenia w warsztacie, nie warto iść na skróty. W takich miejscach dobór i selektywność mają większe znaczenie niż sama cena aparatu.
Najlepszy efekt daje połączenie trzech rzeczy: właściwego typu, poprawnego montażu i regularnego testu. Dopiero wtedy wyłącznik różnicowoprądowy robi dokładnie to, do czego został stworzony, czyli realnie zwiększa bezpieczeństwo ludzi i instalacji.
