Rozłącznik izolacyjny wybiera się pod konkretne obciążenie, a nie pod sam opis na obudowie. Jeśli ma dobrze działać w rozdzielnicy, musi bezpiecznie odciąć zasilanie, pasować do liczby faz i mieć taki prąd znamionowy, który nie będzie ani za mały, ani przewymiarowany bez sensu. Poniżej pokazuję, ile amperów zwykle wybieram w mieszkaniu, domu i małym warsztacie oraz na co patrzę poza samą wartością A.
Najważniejsze zasady doboru rozłącznika w kilku punktach
- Prąd znamionowy rozłącznika powinien być co najmniej równy maksymalnemu prądowi obwodu, a zwykle dobiera się najbliższą wyższą wartość standardową.
- W małych obwodach spotyka się 16A, w mieszkaniach i domach częściej 25A, 40A i 63A.
- Do instalacji jednofazowej najczęściej wybieram 2 bieguny, a do trójfazowej zwykle 4 bieguny.
- Rozłącznik izolacyjny nie zastępuje zabezpieczenia nadprądowego ani bezpiecznika.
- Poza amperami sprawdzam też IP, warunki montażu i parametry zwarciowe aparatu.
Jakie ampery ma mieć rozłącznik izolacyjny
Ja wychodzę z prostej zasady: prąd znamionowy rozłącznika ma odpowiadać realnemu prądowi, który może przez niego płynąć. Jeśli zabezpieczenie główne albo suma obciążeń w rozdzielnicy wskazuje 25 A, nie ma sensu schodzić do 16 A. Gdy instalacja pracuje przy 32 A, najczęściej wybieram 40 A, bo to najbliższy rozsądny zapas w standardowych seriach osprzętu.
| Prąd znamionowy | Typowe zastosowanie | Co to oznacza w praktyce |
|---|---|---|
| 16A | Małe obwody, pojedyncze sekcje, drobne instalacje pomocnicze | Dobry dla niewielkich obciążeń, ale zwykle zbyt mały jako główny rozłącznik domu |
| 25A | Mniejsze mieszkania, lekkie instalacje jednofazowe | Częsty wybór tam, gdzie zasilanie jest ograniczone i nie ma dużych odbiorników |
| 40A | Większość domów jednorodzinnych, rozdzielnice główne o umiarkowanym obciążeniu | To bardzo praktyczny poziom, gdy chcesz mieć zapas bez przesadzania z przewymiarowaniem |
| 63A | Domy z większą liczbą obwodów, garaże, małe warsztaty | Daje wyraźnie większy margines pracy i dobrze pasuje do bardziej rozbudowanych instalacji |
| 100A | Większe rozdzielnice, obiekty usługowe, instalacje o większym poborze | To już poziom, przy którym liczy się nie tylko amperaż, ale też cała konfiguracja układu |
Jeśli mam wątpliwość między dwiema wartościami, zwykle biorę jeden stopień wyżej, ale nie robię tego bezmyślnie. Zbyt duży rozłącznik nie poprawia bezpieczeństwa sam z siebie, a po prostu kosztuje więcej i zajmuje więcej miejsca. Tę zasadę trzeba jednak zestawić z tym, jaką funkcję pełni aparat w instalacji, bo tu łatwo o bardzo kosztowne pomyłki.
Rozłącznik nie chroni przed przeciążeniem
To ważne rozróżnienie, bo wiele osób traktuje rozłącznik izolacyjny jak zabezpieczenie, a to błąd. Rozłącznik służy do odcięcia i separacji obwodu, natomiast ochronę przed przeciążeniem i zwarciem zapewnia wyłącznik nadprądowy albo bezpiecznik. Jeśli pomylisz te funkcje, możesz dobrać aparat, który dobrze wygląda na papierze, ale nie robi tego, czego naprawdę potrzebuje instalacja.
| Aparat | Główna rola | Kiedy ma znaczenie |
|---|---|---|
| Rozłącznik izolacyjny | Bezpieczne odłączenie zasilania i separacja obwodu | Przy pracach serwisowych, konserwacji i wyłączaniu fragmentu instalacji |
| Wyłącznik nadprądowy | Ochrona przewodów i obwodu przed przeciążeniem oraz zwarciem | Gdy potrzebujesz zabezpieczenia, które zadziała przy zbyt dużym prądzie |
| Wyłącznik różnicowoprądowy | Reakcja na prądy upływu i zwiększenie ochrony przeciwporażeniowej | Gdy zależy ci na dodatkowym poziomie bezpieczeństwa użytkowników |
W praktyce najzdrowsze podejście jest takie, że rozłącznik dobiera się jako element porządkowy i serwisowy, a ochronę robią osobne aparaty. Gdy to rozdzielisz w głowie, od razu łatwiej przejść do kolejnego pytania: ile biegunów powinien mieć taki aparat.
Jak dobrać liczbę biegunów do instalacji
W jednofazie najczęściej wybieram 1- lub 2-biegunowy rozłącznik, ale w praktyce domowej częściej spotyka się wariant 2-biegunowy, bo pozwala odłączyć fazę i przewód neutralny. W instalacjach trójfazowych wchodzą w grę 3- i 4-biegunowe aparaty. Gdy zależy mi na pełnym odcięciu także przewodu neutralnego, sięgam po 4 bieguny.
| Liczba biegunów | Gdzie stosuję | Dlaczego tak wybieram |
|---|---|---|
| 1P | Rzadziej, przy bardzo prostych układach | Odcina tylko jeden tor, więc ma sens tylko w dobrze zdefiniowanych, prostych zastosowaniach |
| 2P | Instalacje jednofazowe | To najwygodniejszy wariant do pełniejszego odłączenia obwodu jednofazowego |
| 3P | Instalacje trójfazowe, gdy neutralny nie ma być rozłączany | Sprawdza się tam, gdzie projekt przewiduje odcięcie tylko trzech faz |

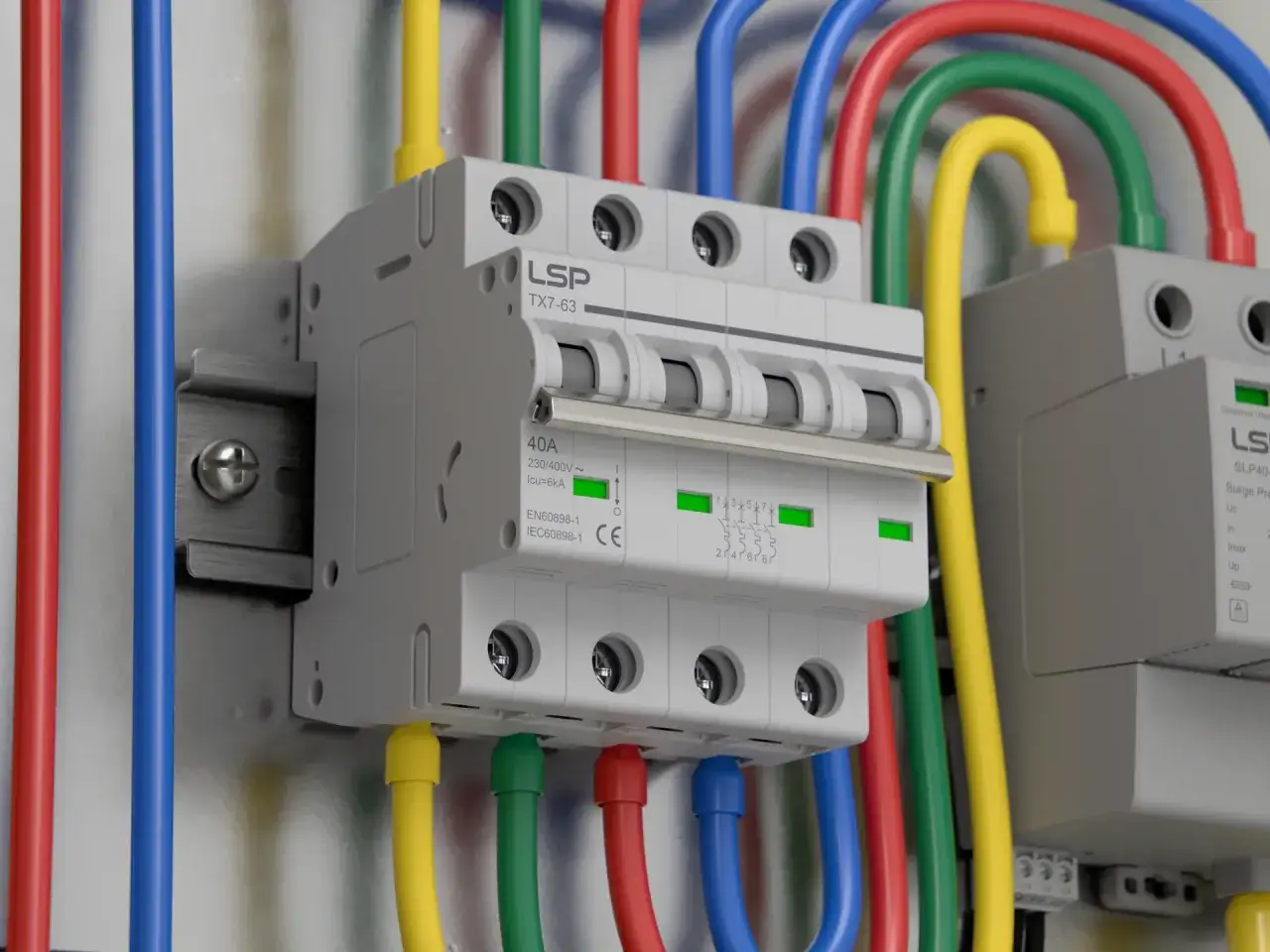

| 4P | Instalacje trójfazowe w domach, garażach i rozdzielnicach głównych | Odłącza trzy fazy i neutralny, więc daje pełniejsze odcięcie zasilania |
W domu jednorodzinnym najczęściej myślę o 4 biegunach przy zasilaniu trójfazowym, bo to po prostu porządniejszy układ do serwisowania i wyłączania całej sekcji. Gdy liczba biegunów jest już ustalona, zostaje najważniejsze: dobrać prąd znamionowy tak, żeby aparat pasował do realnego obciążenia.

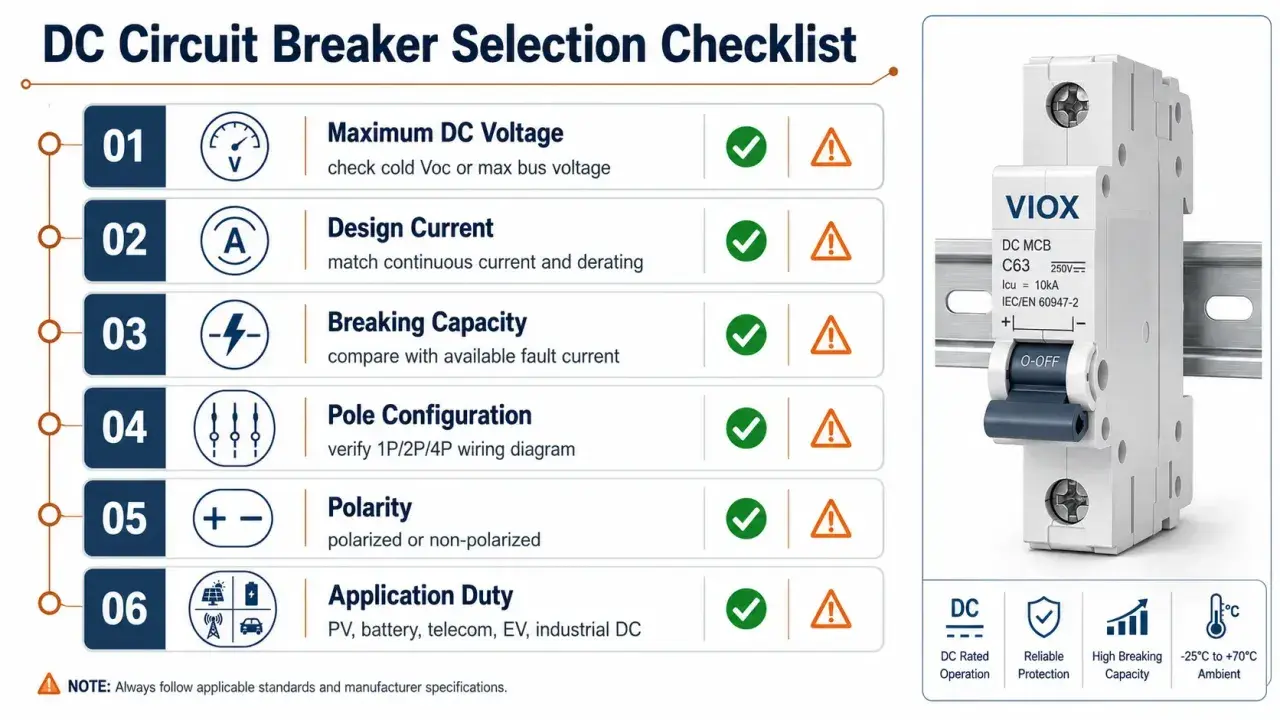

Jak dobrać prąd znamionowy krok po kroku
Ja robię to zawsze w tej samej kolejności, bo wtedy nie gubię najważniejszych parametrów. Najpierw sprawdzam, jakie jest maksymalne obciążenie obwodu albo całej rozdzielnicy. Jeśli mam tylko moc w kilowatach, przeliczam ją na ampery. Dla przykładu: 3,6 kW przy 230 V to około 16 A, 7,4 kW to już okolice 32 A, a 11 kW w układzie trójfazowym zwykle daje około 16 A na fazę.
- Sprawdzam zabezpieczenie przed rozłącznikiem albo spodziewany prąd roboczy całego obwodu.
- Dobieram prąd znamionowy rozłącznika tak, by był równy lub wyższy od tego prądu.
- Jeśli brakuje dokładnej wartości, wybieram najbliższą wyższą standardową serię, zwykle o jeden stopień wyżej.
- Weryfikuję, czy aparat pasuje do warunków montażu: temperatura, miejsce, stopień ochrony IP i dostępna przestrzeń w rozdzielnicy.
- Sprawdzam parametry zwarciowe i zaciski, bo sam amperaż nie mówi jeszcze wszystkiego o jakości doboru.
To też dobry moment, żeby nie mylić mocy z prądem. Urządzenie o mocy 7 kW na pojedynczej fazie potrafi szybko dobić do około 30 A, więc rozłącznik 16 A odpada od razu. Z kolei ładowanie trójfazowe 11 kW rozkłada obciążenie inaczej i potrafi zmieścić się w niższym prądzie na fazę. Właśnie dlatego nie wybieram rozłącznika tylko po nazwie odbiornika, ale po realnym prądzie pracy całej sekcji.
Na koniec tej części zostawiam rzecz, o której wielu początkujących zapomina: przewody i zaciski też muszą pasować do całego układu. Sam rozłącznik 63A nie rozwiąże problemu, jeśli reszta rozdzielnicy albo sposób montażu nie trzymają tego samego poziomu.
Najczęstsze błędy, które widzę przy wyborze
Najwięcej problemów robi nie sam produkt, tylko pośpiech i patrzenie wyłącznie na cenę. W praktyce najczęściej spotykam kilka powtarzalnych pomyłek:
- Wybór 16A jako głównego rozłącznika domu, mimo że instalacja ma wyższy prąd roboczy.
- Traktowanie rozłącznika jak zabezpieczenia, które ma zadziałać przy przeciążeniu.
- Zły dobór liczby biegunów, zwłaszcza w instalacjach trójfazowych.
- Ignorowanie warunków montażu, takich jak kurz, wilgoć i temperatura otoczenia.
- Kupowanie zbyt małego aparatu tylko dlatego, że był „na stanie”, bez sprawdzenia całego układu.
Ja zawsze patrzę szerzej: nie tylko na sam rozłącznik, ale też na miejsce montażu i to, co dzieje się przed nim oraz za nim. Gdy te błędy wytniesz na początku, wybór staje się dużo prostszy i znacznie bezpieczniejszy.
Co wybrałbym w domu, garażu i małym warsztacie
Gdybym miał dać prostą odpowiedź bez komplikowania, powiedziałbym tak: w mieszkaniu jednofazowym najczęściej wystarczy 25A, 2P, a w domu jednorodzinnym częściej celuję w 40A lub 63A, zwykle w układzie 4P, jeśli instalacja jest trójfazowa. W garażu, kotłowni albo małym warsztacie 63A daje zwykle wygodny zapas, zwłaszcza gdy pracuje kilka odbiorników naraz.
- Mieszkanie jednofazowe - najczęściej 25A, czasem 16A dla małych, wydzielonych obwodów.
- Dom jednorodzinny - zwykle 40A lub 63A, zależnie od zabezpieczenia głównego i liczby odbiorników.
- Garaż lub kotłownia - często 40A, a przy większym obciążeniu 63A.
- Mały warsztat - 63A ma sens, gdy pracują narzędzia, sprężarka, grzanie albo kilka linii jednocześnie.
- Większa rozdzielnica usługowa - 100A i więcej, ale tu już nie patrzę wyłącznie na ampery, tylko na cały projekt instalacji.
Jeśli mam zostawić jedną regułę, to brzmi ona tak: rozłącznik izolacyjny dobiera się do realnego prądu obwodu, a nie do intuicji. W praktyce najczęściej kończy się to na 25A, 40A albo 63A, a ostateczny wybór zamykają liczba biegunów, stopień ochrony IP i warunki montażu. To właśnie ten zestaw parametrów daje wybór, który działa bezpiecznie i bez zbędnego przewymiarowania.
