Najważniejsze wnioski przed sprawdzeniem instalacji
- Badanie pętli zwarciowej odpowiada na jedno pytanie: czy zabezpieczenie odłączy zasilanie wystarczająco szybko przy uszkodzeniu.
- Najbardziej miarodajne jest wtedy, gdy wynik porównasz z typem zabezpieczenia, układem sieci i dopuszczalnym czasem wyłączenia.
- W obwodach z RCD trzeba zwykle użyć trybu bez wyzwalania, bo zwykły test może niepotrzebnie zrzucić zabezpieczenie.
- Sam odczyt liczby to za mało. Liczy się też spodziewany prąd zwarciowy, sposób podłączenia i stan połączeń.
- W praktyce dużo więcej psują luźne zaciski, dodatkowe ścieżki powrotu i zły tryb pomiaru niż sam miernik.
Co naprawdę sprawdza ten pomiar i dlaczego jest ważny
Ja patrzę na ten test jak na szybki egzamin z bezpieczeństwa całego obwodu. Miernik ocenia impedancję drogi, którą popłynie prąd zwarciowy: od źródła, przez przewód fazowy, miejsce uszkodzenia i drogę powrotną przez PE, PEN albo przewód neutralny. Im ta impedancja jest mniejsza, tym większy prąd zwarcia i tym większa szansa, że zabezpieczenie nadprądowe zadziała w wymaganym czasie.
To ma znaczenie zwłaszcza tam, gdzie instalacja ma chronić ludzi przed dotykiem pośrednim. W praktyce nie chodzi o „ładny wynik”, tylko o to, czy wyłącznik nadprądowy albo bezpiecznik zdąży odłączyć zasilanie, zanim napięcie dotykowe utrzyma się zbyt długo. Dlatego sam odczyt musi być czytany razem z charakterystyką zabezpieczenia, a nie w oderwaniu od reszty instalacji.
| Element oceny | Co oznacza w praktyce | Na co patrzę jako pierwsze |
|---|---|---|
| Impedancja pętli | Pokazuje, jak łatwo popłynie prąd zwarciowy | Czy wartość jest wystarczająco niska dla danego zabezpieczenia |
| Prąd zwarciowy | Szacuje, czy zabezpieczenie ma „siłę” do zadziałania | Czy jest większy od prądu wymaganego do zadziałania |
| Czas wyłączenia | Określa, jak długo uszkodzenie może trwać | Czy mieści się w wymaganiach dla danego układu |
Gdzie i kiedy badanie ma sens
Najczęściej robię je w trzech sytuacjach: po wykonaniu nowej instalacji, po większej zmianie w istniejącym obwodzie i podczas okresowej kontroli. W polskich warunkach praktyczny punkt odniesienia daje PN-HD 60364-6, bo porządkuje sprawdzanie odbiorcze i okresowe instalacji. Z kolei wymagania dla samych przyrządów pomiarowych dobrze odczytuje się przez pryzmat PN-EN IEC 61557-3.
Najważniejsze jest jednak to, że nie każdy układ sieci czy rodzaj zabezpieczenia czyta się tak samo. W TN wynik pętli jest zwykle jednym z głównych parametrów ochrony. W TT wciąż jest użyteczny, ale nie wolno wyrywać go z kontekstu, bo o bezpieczeństwie bardzo często decyduje także RCD i jakość uziemienia. W IT interpretacja robi się jeszcze bardziej zależna od konkretnego układu i scenariusza uszkodzenia.
| Układ / sytuacja | Dlaczego badanie jest ważne | Co może zafałszować obraz |
|---|---|---|
| TN | Pomaga ocenić samoczynne wyłączenie zasilania | Luźne połączenia, zbyt długa trasa przewodów, błędny dobór zabezpieczenia |
| TT | Pokazuje, czy warunki ochrony są spójne z zastosowanym RCD | Przyjęcie, że sama pętla „załatwia temat” bez sprawdzenia RCD |
| Po modernizacji | Weryfikuje, czy zmieniony fragment instalacji nie pogorszył ochrony | Nowe połączenia, dodatkowe odbiory, zmiana przekrojów przewodów |
| Przegląd okresowy | Wykrywa pogorszenie stanu instalacji po latach pracy | Korozja, przegrzane zaciski, mechaniczne uszkodzenia osprzętu |
Jeśli mam wskazać jedną zasadę, to jest nią proste pytanie: czy wynik odpowiada dokładnie temu obwodowi, temu zabezpieczeniu i temu trybowi pracy, które sprawdzam. Bez tego łatwo pomylić badanie ochronne z samą techniczną ciekawostką.

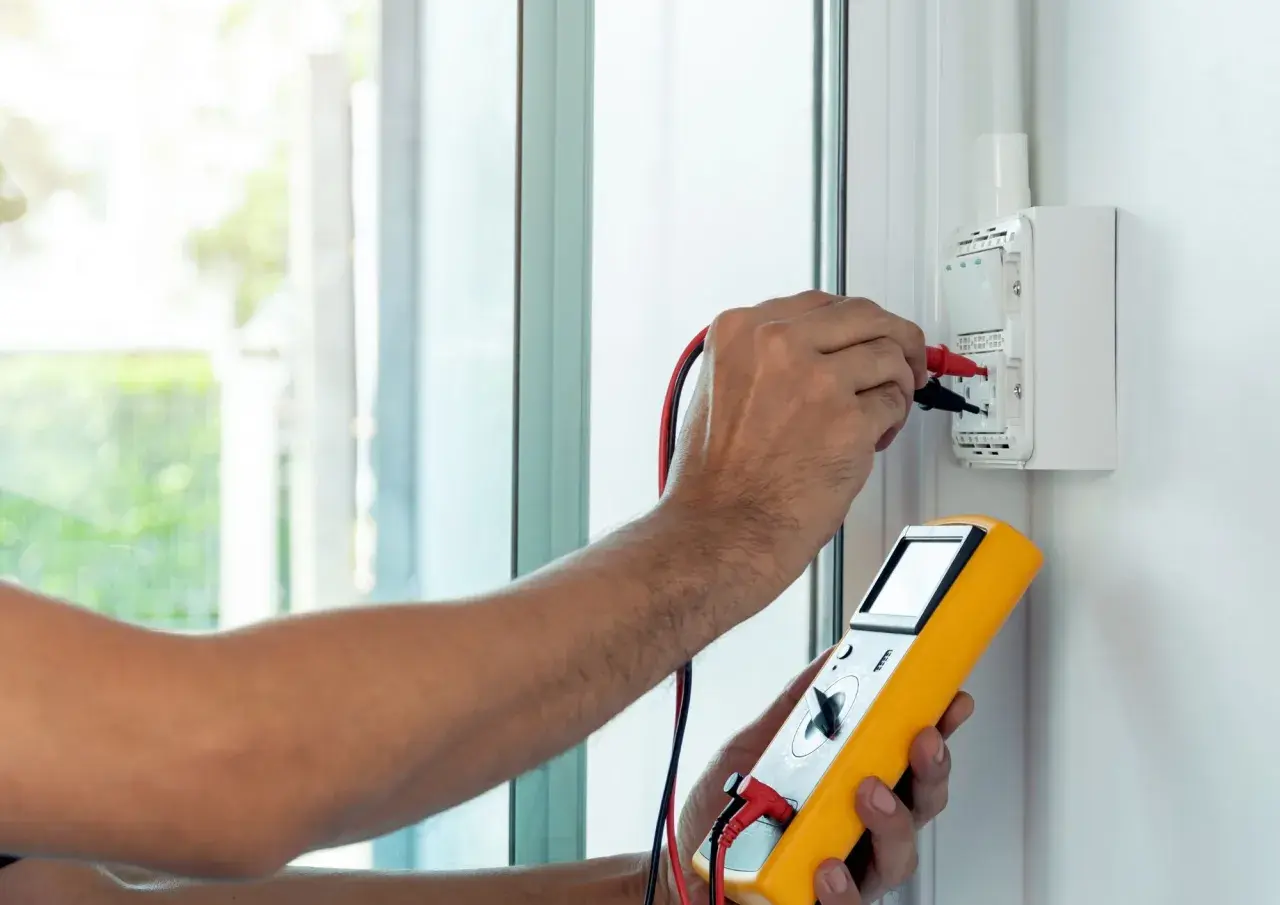

Jak przebiega badanie pętli krok po kroku
Sam proces nie jest skomplikowany, ale wymaga porządku. Gdy robię taki pomiar, zaczynam od identyfikacji obwodu i sprawdzenia, jakie zabezpieczenie go chroni. Potem upewniam się, czy miernik ma właściwy tryb dla danej konfiguracji, zwłaszcza jeśli w obwodzie jest RCD.
- Wyłączam lub odłączam to, co może zakłócić wynik, jeśli producent miernika albo charakter obwodu tego wymaga.
- Sprawdzam, czy punkt pomiarowy jest stabilny i czy zaciski mają dobry kontakt.
- Wybieram odpowiedni wariant: L-PE, L-N albo L-L.
- Uruchamiam pomiar i czekam na odczyt impedancji oraz spodziewanego prądu zwarciowego.
- Jeśli wynik skacze, powtarzam test, bo to często sygnał słabego styku albo obecności zakłóceń w obwodzie.
- Zapisuję wartość razem z informacją o zabezpieczeniu, napięciu i miejscu pomiaru.
W obwodach z RCD praktycznie zawsze wybieram tryb bez wyzwalania. Miernik pracuje wtedy małym prądem, często rzędu 15 mA, żeby nie odciąć zasilania, a mimo to podaje wynik z wysoką rozdzielczością, nierzadko do 0,01 Ω. To wygodne, ale trzeba pamiętać, że taki tryb nie zastępuje osobnego testu RCD. To dwa różne badania, które sprawdzają inne rzeczy.
Jeśli obwód jest długi, ma wiele połączeń albo zasila odbiory wrażliwe, nie ufam jednemu przypadkowemu odczytowi. Dwa albo trzy powtórzenia zwykle mówią więcej niż pojedyncza liczba z ekranu.
Jak odczytać wynik i ocenić ochronę
Najprościej mówiąc, wynik porównuje się z warunkiem wyłączenia. W praktyce stosuję zależność Zs <= U0 / Ia, gdzie Zs to impedancja pętli zwarcia, U0 to napięcie znamionowe względem ziemi, a Ia to prąd, przy którym zabezpieczenie ma zadziałać w wymaganym czasie. To nie jest ozdobna formułka, tylko najkrótsza droga do sensownej oceny.
Żeby nie zostawiać tego w teorii, poniżej prosty przykład dla instalacji 230 V. To przykład orientacyjny, a nie gotowa tabela normowa, bo ta zależy od charakterystyki zabezpieczenia i warunków pracy.
| Zabezpieczenie | Przyjęty prąd zadziałania | Orientacyjna maksymalna impedancja przy 230 V | Wniosek praktyczny |
|---|---|---|---|
| Wyłącznik B16 | 80 A | 2,88 Ω | Jeśli wynik jest wyraźnie niższy, ochrona ma większy zapas |
| Wyłącznik C16 | 160 A | 1,44 Ω | Tu zapas robi się mniejszy, więc jakość połączeń ma większe znaczenie |
W praktyce najwięcej mówią mi trzy rzeczy naraz: sama impedancja, spodziewany prąd zwarciowy i typ zabezpieczenia. Jeśli prąd spodziewany jest zbyt niski, nie szukam usprawiedliwień dla wyniku. Szukam przyczyny: przekroju przewodu, długości trasy, połączeń, zacisków albo błędnego doboru zabezpieczenia.
Najczęstsze błędy, które zniekształcają wynik
Przy tym badaniu łatwo popełnić błędy, które nie wyglądają groźnie, ale potrafią całkowicie zmienić interpretację. Najczęściej problemem nie jest sam miernik, tylko warunki pomiaru. W praktyce widzę to głównie wtedy, gdy wynik „na szybko” nie zgadza się z rzeczywistym stanem instalacji.
| Błąd | Co psuje | Jak temu zapobiec |
|---|---|---|
| Zły tryb pomiaru | RCD może niepotrzebnie zadziałać albo wynik będzie nieadekwatny do obwodu | Dobrać tryb L-PE, L-N, L-L i wersję no-trip do konfiguracji instalacji |
| Słaby kontakt sond lub zacisków | Wynik skacze lub wygląda gorzej, niż jest naprawdę | Sprawdzić punkty styku i powtórzyć odczyt |
| Obciążony obwód | Zakłócenia i wahania napięcia wpływają na odczyt | Mierzyć w warunkach możliwie stabilnych |
| Ignorowanie dodatkowych ścieżek powrotnych | Wynik może być zaniżony albo zawyżony zależnie od układu | Rozumieć schemat instalacji, a nie patrzeć tylko na ekran |
| Mylenie no-trip z testem skuteczności RCD | Fałszywe poczucie bezpieczeństwa | Osobno wykonać test RCD zgodnie z procedurą pomiarową |
Jeden z częstszych mitów brzmi: „skoro miernik w trybie bez wyzwalania pokazuje wynik, to znaczy, że wszystko jest idealnie”. Nie, to znaczy tylko tyle, że pomiar został wykonany bez zbędnego wyłączenia obwodu. O jakości ochrony decyduje dopiero interpretacja wyniku w kontekście całej instalacji.
Na co patrzeć przy wyborze miernika albo wykonawcy
Jeśli nie robię pomiarów sam, patrzę na dwie rzeczy: czy osoba, która je wykonuje, rozumie instalację, i czy przyrząd ma odpowiednie funkcje. Najważniejsze nie są marketingowe hasła, tylko konkret: zgodność z PN-EN IEC 61557-3, możliwość pomiaru L-PE, L-N i L-L, tryb bez wyzwalania RCD, rozsądna rozdzielczość oraz czytelny zapis wyników w protokole.
- Tryb no-trip jest potrzebny tam, gdzie nie chcesz wyzwalać RCD podczas pomiaru.
- Rozdzielczość 0,01 Ω ma znaczenie przy małych wartościach impedancji, bo wtedy różnice są naprawdę istotne.
- Automatyczny zapis wyników ułatwia protokołowanie i zmniejsza ryzyko pomyłki przy przepisywaniu.
- Właściwa kategoria bezpieczeństwa miernika i przewodów to nie detal, tylko podstawa pracy w instalacji pod napięciem.
- Opis warunków pomiaru jest tak samo ważny jak sam wynik, bo bez niego później trudno cokolwiek porównać.
Wykonawcy też nie wybieram po najniższej cenie za jeden test. Jeśli ktoś przyjeżdża bez pytania o układ sieci, rodzaj zabezpieczenia i dokumentację powykonawczą, to już wiem, że nie traktuje sprawy całościowo. A przy bezpieczeństwie instalacji taki skrót szybko wychodzi bokiem.
Co jeszcze sprawdzić przed podpisaniem protokołu
Jeżeli wynik pętli wygląda dobrze, ja i tak nie zamykam tematu na jednym pomiarze. Samo sprawdzenie impedancji mówi sporo, ale pełny obraz ochrony daje dopiero zestaw kilku badań. W praktyce chcę widzieć, że wszystko działa razem, a nie tylko każdy parametr osobno.
- Ciągłość przewodów ochronnych i połączeń wyrównawczych, bo bez tego droga zwarciowa może być niepewna.
- Rezystancję izolacji, żeby wykluczyć upływy i uszkodzenia, które później zaniżają jakość pracy obwodu.
- Test RCD, jeśli w instalacji zastosowano ochronę różnicowoprądową, bo to osobna funkcja niż sam pomiar pętli.
- Opis warunków pomiaru w protokole, w tym rodzaj obwodu, miejsce pomiaru i użyty tryb przyrządu.
Jeśli mam zostawić jedną praktyczną myśl na koniec, to jest ona prosta: przy dobrym wyniku nie szukaj sztucznych usprawiedliwień dla słabej instalacji, a przy wyniku granicznym nie próbuj „ratować papieru”. Lepiej poprawić połączenie, skrócić trasę, naprawić zacisk albo zweryfikować zabezpieczenie, niż liczyć na to, że awaria nie zdarzy się akurat wtedy, gdy najbardziej będzie to bolało.
