W przewodnikach z prądem i silnikach elektrycznych najważniejsze jest szybkie ustalenie, w którą stronę zadziała siła magnetyczna. reguła lewej dłoni pozwala to odczytać bez zgadywania, a przy okazji pomaga zrozumieć, dlaczego przewodnik zaczyna się poruszać, kiedy znajdzie się w polu magnetycznym. Poniżej pokazuję prosty sposób stosowania tej zasady, zależność od kąta ustawienia przewodu i najczęstsze błędy, które psują wynik.
Najważniejsze informacje w skrócie
- To metoda wyznaczania zwrotu siły elektrodynamicznej działającej na przewodnik z prądem w polu magnetycznym.
- Najpierw ustawiasz dłoń względem pola, potem wskazujesz kierunek prądu, a kciuk pokazuje zwrot siły.
- Siła rośnie wraz z natężeniem prądu, indukcją pola i długością odcinka przewodnika znajdującego się w polu.
- Przy ustawieniu równoległym do linii pola siła zanika, a przy prostopadłym jest największa.
- Najczęściej używa się jej przy analizie silników prądu stałego, cewek i prostych doświadczeń z magnesem.
- Największe błędy to mylenie kierunku prądu z ruchem elektronów oraz źle ustawiona dłoń względem linii pola.
Skąd bierze się siła działająca na przewodnik
Prąd elektryczny to uporządkowany ruch ładunków, a każdy ruch ładunku w polu magnetycznym oznacza działanie siły Lorentza. Gdy takich ładunków jest dużo, ich oddziaływanie sumuje się i dostajemy siłę elektrodynamiczną działającą na cały odcinek przewodnika. Ja zwykle tłumaczę to tak: pole magnetyczne nie „ciągnie” samego drutu, tylko oddziałuje na nośniki ładunku, które w nim płyną.
W najprostszym przypadku liczymy ją wzorem F = B · I · l · sin α. B oznacza indukcję pola magnetycznego, I to natężenie prądu, l to długość czynnego odcinka przewodnika, a α to kąt między przewodnikiem a liniami pola. To ważne, bo od razu widać, że sama obecność magnesu nie wystarcza, jeśli układ jest ustawiony niekorzystnie. Gdy przewodnik leży dokładnie wzdłuż linii pola, siła zanika, a gdy jest ustawiony poprzecznie, efekt jest najsilniejszy.
Ten mechanizm brzmi szkolnie, ale jest fundamentem realnych urządzeń. Kiedy to dobrze zrozumiesz, łatwiej będzie Ci przejść od samej definicji do praktycznego ustawiania dłoni i przewodu.
Jak odczytać kierunek siły krok po kroku
W praktyce ten układ działa najczytelniej wtedy, gdy najpierw ustalisz, gdzie wchodzi pole magnetyczne, a dopiero potem sprawdzisz kierunek prądu. W wielu podręcznikach szkolnych spotkasz też opis przez trzy palce lewej ręki Fleminga, ale sens pozostaje ten sam: trzy elementy muszą ze sobą zgadzać się jednocześnie.

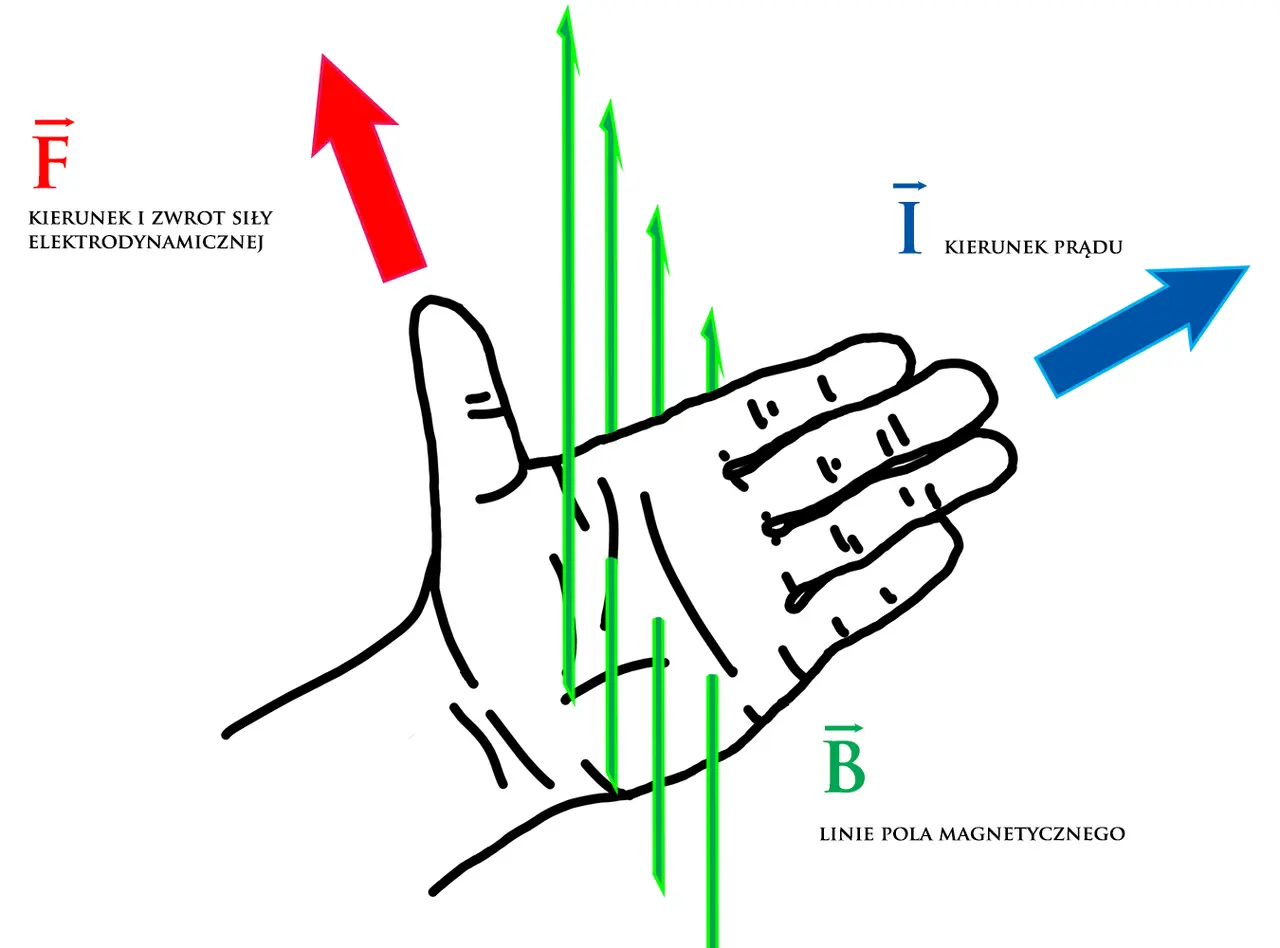

- Otwórz lewą dłoń i ustaw ją tak, aby linie pola magnetycznego wchodziły w jej wnętrze.
- Wyprostowane palce skieruj zgodnie z umownym kierunkiem prądu w przewodniku.
- Odgięty kciuk pokaże zwrot działania siły, czyli stronę, w którą przewodnik będzie pchany.
- Jeśli rysunek nie wychodzi od razu, sprawdź jeszcze raz bieguny magnesu i to, czy nie odwracasz przypadkiem całej dłoni.
Najczęściej problem nie leży w samej zasadzie, tylko w tym, że ktoś odwrócił układ o 180 stopni albo pomylił stronę wejścia linii pola. Ja zawsze zaczynam od pola magnetycznego, bo to ono porządkuje cały rysunek. Gdy kierunek siły jest już jasny, można przejść do pytania, od czego zależy jej wielkość.
Co decyduje o wielkości efektu
Sama orientacja dłoni mówi o kierunku, ale nie mówi jeszcze, jak mocny będzie efekt. Tu liczy się wzór F = B · I · l · sin α, czyli zależność od pola, prądu, długości czynnej części przewodnika i kąta ustawienia. To właśnie dlatego dwie pozornie podobne sytuacje mogą dać zupełnie inny wynik.
| Czynnik | Jak wpływa na siłę | Co zapamiętać |
|---|---|---|
| B | Im większa indukcja pola, tym większa siła | Silniejszy magnes lub mocniejsze wzbudzenie daje wyraźniejszy efekt |
| I | Większy prąd oznacza większą siłę | Słaby prąd daje słabszy ruch, nawet jeśli magnes jest mocny |
| l | Dłuższy czynny odcinek przewodnika zwiększa siłę | Liczy się tylko ta część przewodu, która rzeczywiście znajduje się w polu |
| α | Przy 0° siła wynosi 0, a przy 90° osiąga maksimum | 30° daje około 50% wartości maksymalnej, 90° daje 100% |
Dla mnie to najważniejszy praktyczny skrót: nie każdy kontakt przewodnika z magnesem daje taki sam rezultat. Jeśli przewód leży równolegle do linii pola, siła znika; jeśli jest ustawiony prostopadle, efekt jest najbardziej wyraźny. To prowadzi wprost do typowych pomyłek, które najczęściej pojawiają się w zadaniach i ćwiczeniach.
Najczęstsze pomyłki, które psują wynik
Gdy tłumaczę ten temat początkującym, najczęściej widzę te same błędy. Nie są skomplikowane, ale skutecznie rozwalają całe rozwiązanie.
- Mylenie umownego kierunku prądu z ruchem elektronów. W zadaniach szkolnych patrzysz na prąd umowny, nie na rzeczywisty ruch elektronów.
- Używanie prawej dłoni zamiast lewej. To jedna z najbardziej banalnych, ale też najczęstszych pomyłek.
- Złe ustawienie pola magnetycznego względem dłoni. Jeśli linie pola nie wchodzą w dłoń, wynik będzie odwrócony albo całkiem błędny.
- Zakładanie, że siła zadziała zawsze tak samo. Przy innym kącie ustawienia przewodnika efekt może być znacznie słabszy albo w ogóle zniknąć.
- Liczenie całej długości przewodu, choć w polu znajduje się tylko jego fragment. To częsty błąd przy zadaniach z rysunkiem i zaznaczonym obszarem pola.
Jeśli te pułapki masz już opanowane, łatwiej zobaczyć, gdzie ta zasada naprawdę pracuje w urządzeniach, które masz w domu albo w warsztacie.
Gdzie ta zasada naprawdę pomaga w elektrotechnice
Najbardziej oczywiste zastosowanie to silnik prądu stałego. Gdy przez uzwojenie płynie prąd, a stojan wytwarza pole magnetyczne, na przeciwległe boki cewki działają siły o przeciwnych zwrotach. W efekcie powstaje moment obrotowy, który wprawia wirnik w ruch. To właśnie dlatego ta reguła nie jest tylko szkolnym trikiem, ale częścią realnego mechanizmu napędowego.
Podobne myślenie przydaje się przy analizie cewek głośnikowych, małych napędów, prostych elektromechanicznych przekaźników i ćwiczeń laboratoryjnych z magnesem. Ja lubię te przykłady, bo pokazują, że zjawisko nie jest oderwane od praktyki: tutaj naprawdę chodzi o to, w którą stronę popchnąć przewodnik i jak zamienić energię elektryczną w ruch.
W instalacjach domowych nie liczysz tego na co dzień, ale zrozumienie zasady pomaga lepiej czytać schematy, rozumieć działanie silników i szybciej wyłapywać błędy w prostych układach. Gdy to masz poukładane, zostaje już tylko krótka ściąga, którą warto mieć w głowie przy pierwszym ćwiczeniu.
Krótka ściąga do pierwszego ćwiczenia
Jeśli miałbym zostawić jedną praktyczną procedurę, wygląda ona tak: najpierw sprawdzasz bieguny magnesu, potem kierunek prądu, a na końcu ustawienie przewodnika względem linii pola. Dopiero wtedy sensownie wyznaczysz zwrot siły i unikniesz przypadkowego zgadywania.
- Pole magnetyczne ma wchodzić w lewą dłoń.
- Palce pokazują umowny kierunek prądu.
- Kciuk wskazuje zwrot siły i możliwego ruchu przewodnika.
- Ustawienie pod kątem prostym daje najsilniejszy efekt.
W praktyce właśnie takie uporządkowanie danych oszczędza najwięcej czasu: najpierw wektory, potem zwrot, na końcu dopiero interpretacja, co to oznacza dla silnika, magnesu albo prostego doświadczenia na stole warsztatowym.
