Regulator PID to jeden z tych elementów automatyki, które wyglądają prosto, ale potrafią przesądzić o jakości całego procesu. W tym artykule wyjaśniam, jak działa sterowanie ze sprzężeniem zwrotnym, co robią człony P, I i D, kiedy wystarczy prostszy PI oraz jak podejść do strojenia bez zgadywania i bez typowych błędów.
Najważniejsze informacje w skrócie
- Układ PID porównuje wartość zadaną z rzeczywistą i koryguje wyjście na podstawie błędu oraz jego zmian w czasie.
- Człon P przyspiesza reakcję, I usuwa błąd ustalony, a D pomaga tłumić przeregulowanie.
- W wielu procesach cieplnych i wolnozmiennych wystarcza PI, bo człon D jest bardziej wrażliwy na szum pomiarowy.
- Najczęstsze problemy to zbyt agresywne nastawy, saturacja wyjścia, wind-up integratora i słaby pomiar.
- Dobrze ustawiona pętla zaczyna się od stabilnego czujnika i poprawnie dobranego elementu wykonawczego, nie od samej „magicznej” nastawy.
Czym właściwie jest regulator PID

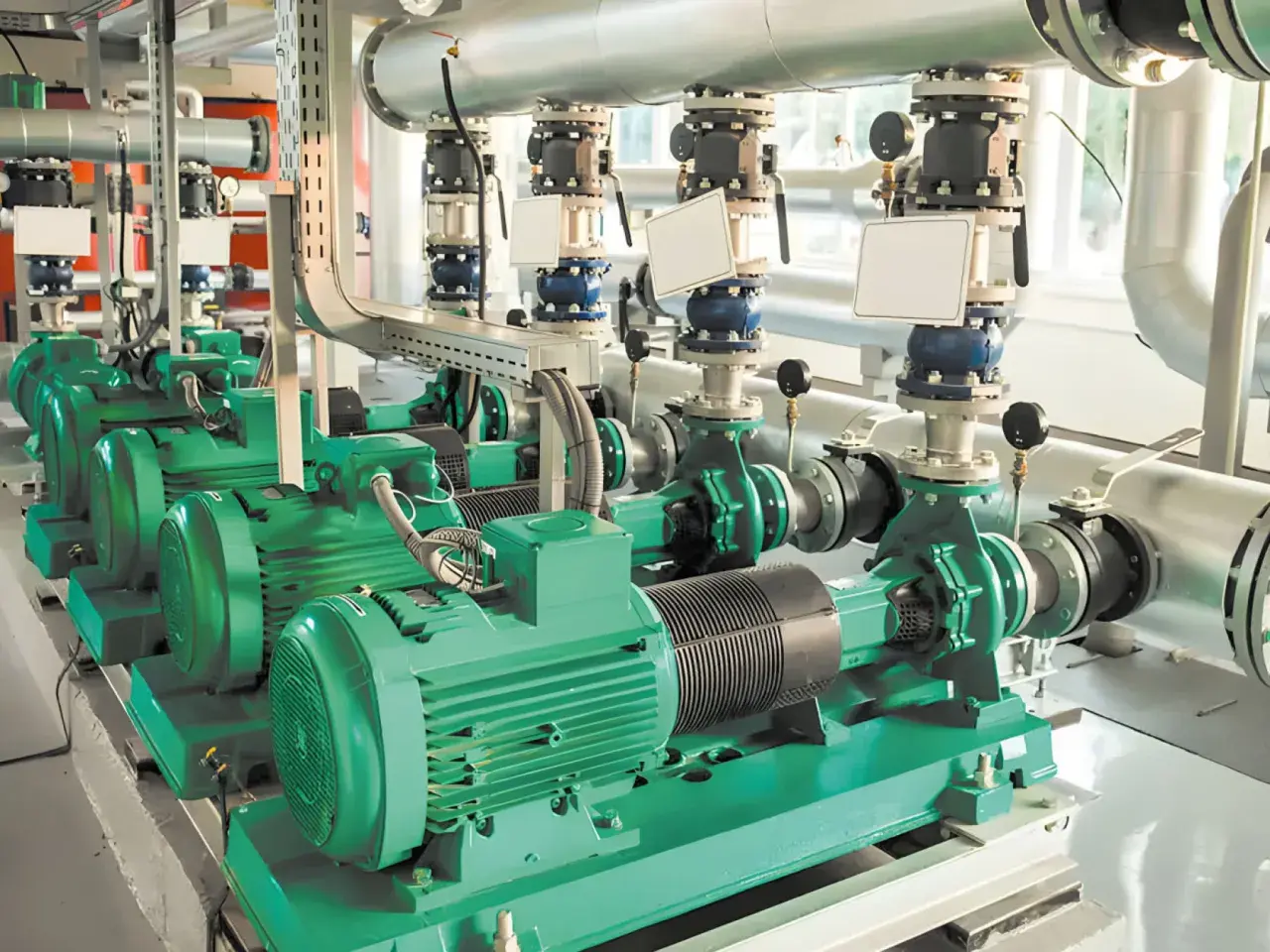

Regulator PID to układ, który na bieżąco porównuje wartość zadaną z wartością mierzoną i oblicza, jak mocno trzeba skorygować wyjście, żeby proces wrócił do celu. W praktyce spotkasz go w sterownikach PLC, regulatorach temperatury, napędach, układach pomp, wentylacji czy prostych stanowiskach warsztatowych, gdzie liczy się stabilność, a nie tylko samo włączenie i wyłączenie urządzenia.
Najważniejsza cecha tego podejścia jest prosta: układ nie działa „na ślepo”. Reaguje na błąd, uczy się z tego, co działo się wcześniej, i uwzględnia tempo zmian. Dzięki temu może utrzymywać temperaturę, ciśnienie, przepływ albo prędkość dużo dokładniej niż sterowanie dwustanowe. To jednak ma sens tylko wtedy, gdy cały obiekt jest w miarę przewidywalny i pomiar jest wiarygodny, bo sam algorytm nie naprawi złego czujnika ani źle dobranego siłownika.
Ja zwykle patrzę na PID nie jak na „jedno urządzenie”, ale jak na logikę sterowania, którą da się zamknąć w osobnym module albo uruchomić programowo w kontrolerze. To ważne rozróżnienie, bo od razu prowadzi do pytania, jak dokładnie taka pętla podejmuje decyzje.
Jak działa pętla sprzężenia zwrotnego
Cały układ można rozłożyć na cztery elementy: zadanie, pomiar, obliczenie błędu i akcję wykonawczą. Sterownik porównuje to, co chcesz uzyskać, z tym, co naprawdę dzieje się w procesie. Różnica między tymi wartościami to błąd regulacji.
- Ustawiasz punkt zadany, na przykład docelową temperaturę lub obroty silnika.
- Czujnik przekazuje aktualny odczyt z procesu.
- Regulator oblicza błąd i wyznacza korektę wyjścia.
- Siłownik, zawór, grzałka albo falownik zmieniają stan procesu.
- Pomiar wraca do sterownika i pętla zaczyna się od nowa.
To działa szybko, ale nie jest natychmiastowe. Każdy obiekt ma bezwładność, opóźnienie i ograniczenia wyjścia. Właśnie dlatego dobrze ustawiona pętla musi być równowagą między szybkością reakcji a stabilnością. Jeśli wyjście reaguje zbyt mocno, pojawia się oscylacja. Jeśli zbyt słabo, proces długo dochodzi do celu i zostawia po sobie błąd ustalony.
W praktyce im większy czas martwy i im wolniejszy obiekt, tym ostrożniej trzeba prowadzić nastawy. To prowadzi wprost do trzech członów, z których składa się sterowanie.
Co robi człon P, I i D
Najprościej mówiąc, człon P reaguje na błąd „tu i teraz”, I zbiera błąd w czasie, a D patrzy na tempo zmian. Razem tworzą reakcję, która jest szybsza, dokładniejsza i zwykle spokojniejsza niż samo włączanie albo wyłączanie.
| Człon | Na co reaguje | Co daje w praktyce | Na co uważać |
|---|---|---|---|
| P | Na aktualny błąd | Szybciej „ciągnie” proces w stronę celu | Za duże wzmocnienie daje przeregulowanie i oscylacje |
| I | Na skumulowany błąd w czasie | Usuwa błąd ustalony, czyli sytuację, gdy proces zatrzymuje się trochę poniżej lub powyżej celu | Może rozbujać układ i powodować wind-up, gdy wyjście dojdzie do ograniczenia |
| D | Na tempo zmian błędu | Tłumi zbyt gwałtowną reakcję i pomaga zmniejszyć przeregulowanie | Jest wrażliwy na szum z czujnika, więc bywa ustawiany bardzo ostrożnie |
Warto pamiętać o jednej rzeczy: człon D nie „przewiduje przyszłości” w magiczny sposób. On po prostu reaguje na to, jak szybko zmienia się sygnał. Jeśli pomiar jest zaszumiony, zbyt silne D zaczyna wzmacniać drobne drgania zamiast je wygaszać. Z kolei sam P często daje szybki start, ale bez I zostawia niewielki, uporczywy błąd. To właśnie dlatego wybór wariantu sterowania ma duże znaczenie.
Gdy rozumiesz już trzy składowe, łatwiej ocenić, czy naprawdę potrzebujesz pełnego PID, czy wystarczy prostszy wariant.
Kiedy wystarczy PI, a kiedy potrzebujesz pełnego PID
W praktyce nie każdy proces korzysta jednakowo z trzech członów. Dla wielu instalacji przemysłowych i warsztatowych lepszy efekt daje PI niż pełny PID, bo jest prostszy w strojeniu i mniej podatny na problemy z pomiarem. Człon D warto traktować jak narzędzie do dopracowania układu, a nie obowiązkowy element każdej pętli.
| Wariant | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| P | Proste obiekty, gdzie niewielki błąd końcowy jest akceptowalny | Bardzo szybka reakcja, łatwe zrozumienie | Nie usuwa błędu ustalonego |
| PI | Procesy cieplne, przepływ, poziom, wolniejsze układy z niewielkim szumem | Dobry kompromis między dokładnością a stabilnością | Może reagować wolniej niż pełny PID przy trudniejszych obiektach |
| PID | Gdy liczy się lepsza kontrola przeregulowania i proces dobrze znosi bardziej złożoną regulację | Największa elastyczność i możliwość dopracowania odpowiedzi | Trudniejszy tuning, większa wrażliwość na jakość pomiaru |
Ja najczęściej zaczynam od PI, zwłaszcza tam, gdzie proces ma sporą bezwładność termiczną. W wielu takich przypadkach to wystarcza. Dopiero gdy widzę, że układ dalej zbyt mocno przelatuje przez wartość zadaną albo potrzebuje lepszego wygaszenia oscylacji, rozważam dołożenie D. To oszczędza czas i zmniejsza ryzyko, że regulator stanie się zbyt nerwowy.
Skoro wiemy już, który wariant ma sens, pora przejść do strojenia, bo to właśnie tam większość problemów ujawnia się najszybciej.
Jak stroić regulator bez zgadywania
Strojenie nie polega na losowym przesuwaniu parametrów, aż „będzie dobrze”. Najlepiej traktować je jak serię małych zmian i testów. W praktyce liczy się kolejność, bo łatwiej zauważyć wpływ każdego członu, gdy zmieniasz tylko jeden element naraz.
- Zacznij od wyłączenia lub mocnego osłabienia I i D.
- Podnoś wzmocnienie P, aż proces zacznie reagować zdecydowanie, ale bez wyraźnych oscylacji.
- Dodawaj I stopniowo, żeby usunąć błąd ustalony.
- Jeśli pojawia się przeregulowanie albo zbyt gwałtowne odbicie, dołóż bardzo ostrożnie D.
- Sprawdzaj zachowanie przy zmianie obciążenia, a nie tylko przy jednym skoku wartości zadanej.
Warto też obserwować objawy, a nie tylko same liczby. One często szybciej pokazują, co jest nie tak.
| Co widzisz na wykresie lub w pracy układu | Najczęstsza przyczyna | Co zwykle pomaga |
|---|---|---|
| Układ oscyluje wokół wartości zadanej | Za mocne P albo zbyt agresywne I | Zmniejszenie P, osłabienie I, czasem lekkie D |
| Proces dochodzi do celu bardzo wolno | P jest za niskie albo I działa zbyt słabo | Delikatne podniesienie P lub wzmocnienie I |
| Jest duże przeregulowanie | P jest za mocne, D za słabe albo go brak | Zmniejszenie P, ostrożne dodanie D |
| Po nasyceniu wyjścia proces długo wraca do normy | Wind-up integratora | Anti-windup, ograniczenie I, kontrola limitów wyjścia |
W nowoczesnych sterownikach często dostępne są funkcje autotuningu. Pomagają, ale nie rozwiązują wszystkiego, bo algorytm nie zna realnych ograniczeń Twojego zaworu, grzałki ani czujnika. Ja traktuję autotuning jako punkt startowy, a nie gotowy werdykt. Szczególnie przy obiektach z opóźnieniem albo zmiennym obciążeniem lepiej potem zrobić ręczną korektę.
To prowadzi do kolejnej, bardzo praktycznej części: co najczęściej psuje efekt, nawet gdy same nastawy wyglądają przyzwoicie.
Najczęstsze błędy i ograniczenia, które psują efekt
Najlepszy algorytm nie wyciągnie układu z problemów, które zaczęły się wcześniej. W automatyce bardzo często winny nie jest sam regulator, tylko pomiar, wykonanie albo ograniczenia procesu. I właśnie dlatego warto patrzeć szerzej niż na same współczynniki.
- Źle dobrany czujnik - jeśli pomiar jest powolny, zaszumiony albo zamontowany w złym miejscu, regulator dostaje zniekształcony obraz procesu.
- Saturacja wyjścia - gdy siłownik dochodzi do limitu, integrator może dalej „nabijać” błąd i później długo rozładowuje nadmiar.
- Za szybka reakcja na szum - dotyczy zwłaszcza członu D, który potrafi wzmacniać drobne zakłócenia pomiarowe.
- Zbyt wolna pętla próbkowania - jeśli sterownik reaguje rzadziej, niż wymaga tego proces, układ zaczyna spóźniać się z korektami.
- Próba naprawienia dużego opóźnienia samym PID - przy długim czasie martwym lepiej rozważyć też inne strategie, na przykład podział sterowania na kilka pętli albo dodatkowe sprzężenie wyprzedzające.
Warto uczciwie powiedzieć, że są też procesy, w których PID nie będzie idealnym wyborem. Gdy obiekt jest mocno nieliniowy, ma bardzo duże opóźnienia albo zachowuje się inaczej przy małym i dużym obciążeniu, klasyczna pętla może wymagać dodatkowych usprawnień. Wtedy liczy się nie tylko sam algorytm, ale też architektura całego sterowania.
Jeśli jednak dobrze przygotujesz pomiar i nie będziesz oczekiwać cudów od jednego zestawu parametrów, układ zwykle da się doprowadzić do przewidywalnej pracy. Została jeszcze praktyczna checklista, którą sam sprawdzam przed pierwszym uruchomieniem.
Na co patrzę przed pierwszym uruchomieniem
Przed zostawieniem pętli samej sobie sprawdzam kilka rzeczy, bo to właśnie one najczęściej decydują, czy regulacja będzie spokojna, czy zacznie walczyć z procesem. To nie jest kwestia perfekcji, tylko rozsądnego przygotowania.
- Czy czujnik mierzy dokładnie to miejsce, które naprawdę ma być kontrolowane.
- Czy element wykonawczy ma odpowiedni zakres i nie dobija od razu do granicy.
- Czy sygnał pomiarowy jest wystarczająco czysty, żeby nie wymuszać nerwowej reakcji.
- Czy ustawiłem ograniczenia wyjścia i zabezpieczenie przed wind-upem.
- Czy proces został przetestowany przy zmianie obciążenia, a nie tylko w jednym, wygodnym scenariuszu.
Jeżeli te punkty są dopięte, sam algorytm zaczyna pracować znacznie lepiej. W praktyce właśnie tak wygląda dobra automatyka: najpierw stabilny pomiar i sensowny układ wykonawczy, potem dopracowane nastawy. Gdy trzymasz się tej kolejności, sterowanie staje się przewidywalne, a nie przypadkowe.
Właśnie dlatego PID najlepiej traktować jako narzędzie do porządkowania procesu, a nie zastępstwo dla dobrego projektu instalacji. Jeśli punkt startowy jest rozsądny, pętla zwykle odwdzięcza się stabilną pracą, mniejszym przeregulowaniem i dokładniejszym utrzymaniem zadanej wartości.
