Najkrótsza droga do bezpiecznego doboru okablowania w domu
- W nowych instalacjach najczęściej dominuje miedź, bo jest wygodna w montażu i dobrze znosi typowe obciążenia mieszkaniowe.
- Do oświetlenia zwykle stosuje się przekrój 1,5 mm², a do gniazd 2,5 mm², ale projekt i długość trasy nadal mają znaczenie.
- Kolory izolacji nie są przypadkowe: żółto-zielony oznacza tor ochronny, niebieski neutralny, a brązowy, czarny lub szary fazowy.
- W ścianach najlepiej prowadzić trasy pionowo i poziomo, żeby później dało się bezpiecznie wiercić i łatwiej znaleźć przebieg kabli.
- Najgroźniejsze błędy to mieszanie aluminium z miedzią bez właściwych złączek, zawyżanie zabezpieczeń i dobieranie przekroju „na oko”.
Jak czytać budowę kabla instalacyjnego
W praktyce domowej najczęściej spotykasz kabel złożony z kilku miedzianych żył, z osobną izolacją każdej żyły i zewnętrzną powłoką ochronną. W materiałach ZPE dobrze widać, że w budynkach mieszkalnych dominują rozwiązania trzyżyłowe, bo osobno prowadzi się tor ochronny, neutralny i fazowy. Dla użytkownika ważniejsze od samej nazwy jest to, czy dane rozwiązanie nadaje się do układania na stałe, czy lepiej sprawdzi się jako elastyczne połączenie urządzenia.
Ja patrzę na trzy rzeczy od razu: materiał żył, liczbę żył i rodzaj izolacji. Miedź daje dziś najwięcej przewidywalności, bo dobrze przewodzi, łatwo ją zakończyć i zwykle lepiej znosi typowe domowe warunki niż stare, przypadkowo zostawione odcinki aluminiowe. Jeśli w remoncie widzisz starą instalację, nie zakładaj automatycznie, że każda żyła jest w tym samym stanie. Liczy się też wiek, sposób połączeń i to, czy kabel nie pracował latami pod dużym obciążeniem.
To ważne, bo samo „mam kabel” nie mówi jeszcze nic o tym, czy obwód będzie bezpieczny i wygodny w użyciu. Skoro wiesz już, z czego zbudowane jest okablowanie, łatwiej przejść do najważniejszego wyboru, czyli przekroju i przeznaczenia.
Jak dobrać przewód do oświetlenia, gniazd i sprzętów dużej mocy
Tu nie lubię zgadywania. Przekrój dobieram do mocy, długości trasy i zabezpieczenia, a nie do przyzwyczajenia z poprzedniego mieszkania. W typowych instalacjach mieszkaniowych najczęściej spotkasz kilka powtarzalnych wariantów, ale zawsze trzeba sprawdzić, co faktycznie będzie podłączone do obwodu.
| Zastosowanie | Najczęściej spotykany przekrój | Co z tego wynika w praktyce |
|---|---|---|
| Oświetlenie | 1,5 mm² | Dobrze sprawdza się przy mniejszym obciążeniu i krótszych trasach. |
| Gniazda w pokojach i strefach ogólnych | 2,5 mm² | To najczęstszy wybór w mieszkaniu, bo daje większy zapas na typowe urządzenia. |
| Płyta, piekarnik, bojler, mocniejsze odbiorniki | 4-6 mm² | Tutaj liczy się instrukcja urządzenia, długość trasy i realny pobór mocy. |
| Dłuższe odcinki i większe obciążenia | Dobór projektowy | Trzeba pilnować spadku napięcia, temperatury otoczenia i doboru zabezpieczenia. |
W typowym mieszkaniu 1,5 mm² dla światła i 2,5 mm² dla gniazd to punkt wyjścia, a nie święte przykazanie. Jeśli obwód ma zasilać kilka punktów, długą trasę albo sprzęt, który chodzi długo pod obciążeniem, ja od razu sprawdzam, czy nie trzeba pójść w większy przekrój. Zawsze lepiej dobrać z zapasem niż później walczyć z grzaniem się styków i wybijaniem zabezpieczeń.
Gdy już dobierzesz przekrój, równie ważne staje się rozpoznanie kolorów żył, bo to one mówią, jak bezpiecznie łączyć cały obwód.
Kolory żył mówią więcej niż etykieta
Kolor izolacji nie jest ozdobą. W dobrze wykonanej instalacji pozwala odczytać funkcję żyły szybciej niż opis na puszce, a w razie naprawy ułatwia pracę bez zgadywania. Jak pokazują materiały ZPE, w domowych instalacjach najważniejsze kolory są dziś bardzo czytelne.
| Kolor | Znaczenie | Na co zwracam uwagę |
|---|---|---|
| Żółto-zielony | Tor ochronny | Nie używa się go do innych zadań. |
| Niebieski | Tor neutralny | W starszych instalacjach warto sprawdzić, czy instalacja była modernizowana zgodnie z aktualnym układem. |
| Brązowy, czarny lub szary | Tory fazowe | Przy zasilaniu trójfazowym pomagają rozróżnić poszczególne fazy. |
Największy problem zaczyna się wtedy, gdy ktoś patrzy tylko na kolor, a nie na faktyczne połączenie w puszce lub rozdzielnicy. W starym budownictwie barwy bywają pomieszane, a czasem ktoś naprawiał instalację „na szybko” i zostawił po sobie układ, który wygląda poprawnie tylko na pierwszy rzut oka. Dlatego kolor traktuję jako wskazówkę, a nie jedyny dowód.
Znając kolory, można sensownie zaplanować trasę prowadzenia kabli i uniknąć kłopotów przy remoncie.
Jak prowadzić okablowanie, żeby później nie kuło w oczy i nie zaskoczyło przy wierceniu
Najlepsza instalacja to taka, którą da się później przewidzieć. Ja przy remoncie trzymam się prostych zasad: trasy prowadzę pionowo i poziomo, unikam przypadkowych skosów i nie mieszam wszystkiego w jedną chaotyczną siatkę. Dzięki temu po latach łatwiej odgadnąć przebieg przewodów i bezpieczniej wiercić w ścianie.

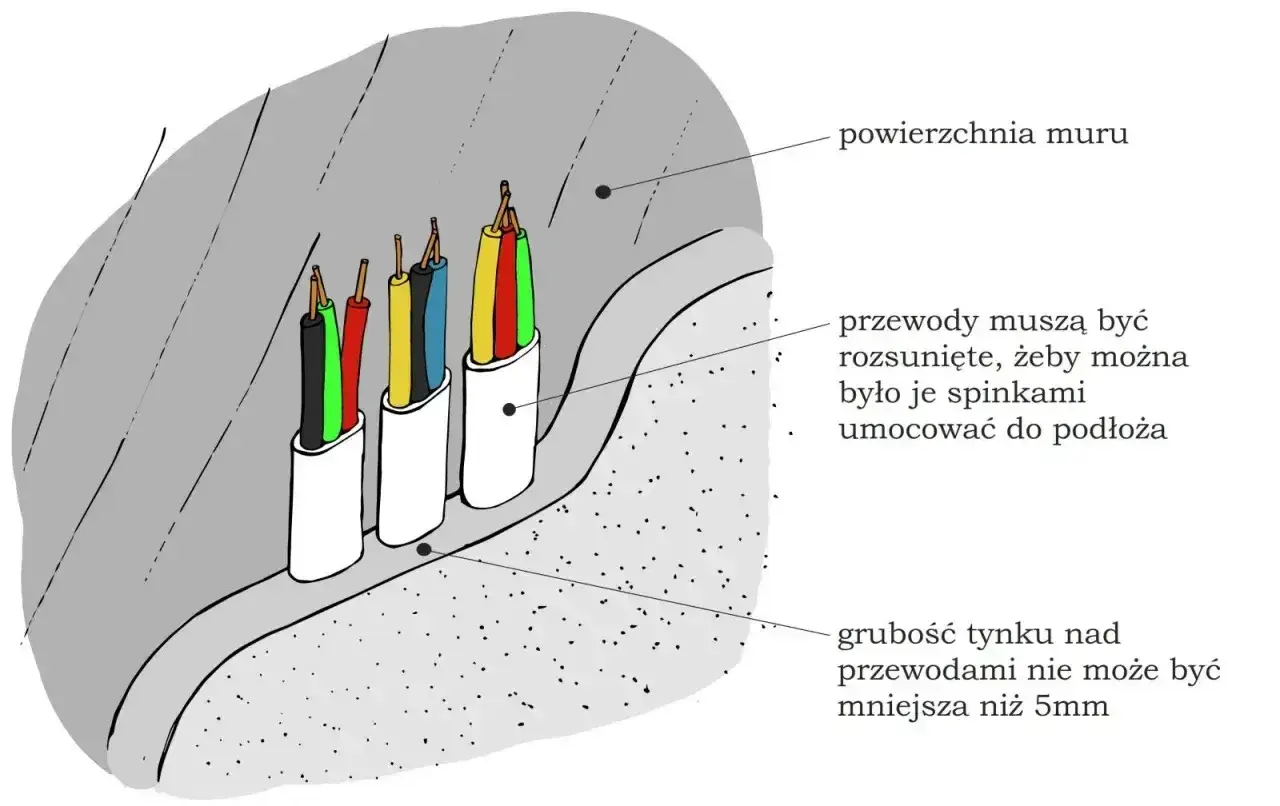

W ścianie trzymaj się jednej logiki tras
Jeśli kabli nie prowadzi się po liniach prostych, później każdy otwór pod półkę staje się loterią. Pion i poziom dają porządek, a przy okazji ułatwiają serwis. W praktyce to jedna z tych rzeczy, które początkujący bagatelizują, a które po kilku latach robią ogromną różnicę.
W łazience i kuchni nie upraszczaj zasad
Tutaj nie ma miejsca na improwizację. Strefy w łazience, odporność osprzętu na wilgoć i dobór punktów zasilania mają znaczenie większe niż estetyka samego prowadzenia. W kuchni z kolei trzeba myśleć o obciążeniu: czajnik, piekarnik, zmywarka i płyta potrafią bardzo szybko pokazać, czy projekt był zrobiony rozsądnie.
Przeczytaj również: Gdzie faza w gniazdku? Sprawdź i podłącz bezpiecznie!
Natynkowo ma sens tam, gdzie liczy się dostęp
W garażu, piwnicy czy warsztacie natynkowe prowadzenie bywa rozsądniejsze niż chowanie wszystkiego w ścianie. Jest prostsze w serwisie, a uszkodzoną trasę łatwiej naprawić bez kucia pół mieszkania. To nie jest rozwiązanie „gorsze z zasady” - po prostu wymaga porządnego osprzętu i starannego montażu.
Dobra trasa pomaga, ale nie uratuje źle wykonanej modernizacji, jeśli po drodze popełni się klasyczne błędy.
Najczęstsze błędy przy modernizacji starej instalacji
- Łączenie miedzi z aluminium bez właściwych złączek. To proszenie się o grzanie styków i problemy w przyszłości.
- Zostawianie zbyt małego przekroju przy nowych, mocniejszych odbiornikach. Stara trasa mogła wystarczać dawniej, ale nie dziś.
- Podnoszenie zabezpieczenia tylko po to, żeby „nie wywalało”. Jeśli coś wybija, trzeba znaleźć przyczynę, a nie uciszać objaw.
- Prowadzenie tras po skosie. Potem nikt nie wie, gdzie naprawdę przebiega okablowanie.
- Ufanie samym kolorom w starej instalacji. Po latach i po remontach kolory nie zawsze mówią prawdę o połączeniu.
- Brak pomiarów po wykonaniu prac. Bez nich trudno ocenić, czy instalacja naprawdę działa tak, jak powinna.
Najwięcej problemów nie wynika z samego materiału, tylko z pośpiechu i zbyt dużej wiary w to, że „jakoś to będzie”. Przy instalacji elektrycznej to najgorszy możliwy sposób myślenia, bo błędy potrafią ujawnić się dopiero po miesiącach albo latach.
Dlatego na końcu wracam do planu i zakupów, bo to one decydują, czy prace pójdą gładko.
Dlaczego plan obwodów jest ważniejszy niż sam zakup materiałów
Zanim kupię osprzęt, zapisuję sobie listę odbiorników, liczbę punktów i to, które pomieszczenia mają działać na osobnych obwodach. To oszczędza czas, pieniądze i nerwy, bo łatwiej dobrać odpowiednią ilość punktów, długość tras oraz zabezpieczenia. W praktyce właśnie ten etap najczęściej odróżnia remont zrobiony rozsądnie od remontu, który trzeba poprawiać po tynkowaniu.
- Najpierw spisz urządzenia o większej mocy.
- Rozdziel oświetlenie, gniazda, kuchnię i łazienkę tam, gdzie to ma sens.
- Sprawdź przebieg tras przed zasłonięciem ścian.
- Nie kupuj osprzętu „na oko”, jeśli nie znasz liczby punktów i sposobu prowadzenia.
- Przy starszej instalacji zamów pomiary i ocenę stanu połączeń.
Jeżeli mam wskazać jedną rzecz, która najczęściej oszczędza późniejszych poprawek, to jest nią dobry plan przed pierwszym cięciem ściany. W praktyce właśnie on decyduje, czy instalacja będzie bezpieczna, czy tylko na papierze wygląda dobrze.
