Przy gniazdku nie chodzi o drobiazg, tylko o układ, który wpływa na montaż, serwis i bezpieczeństwo domowej instalacji. Gdy pojawia się pytanie, z której strony faza w gniazdku, najkrótsza odpowiedź w polskiej praktyce brzmi: w standardowym gnieździe z bolcem u góry zwykle po lewej, ale przed pracą zawsze warto to potwierdzić pomiarem.
To ważne zwłaszcza przy wymianie osprzętu, starych instalacjach i gniazdach podwójnych, gdzie łatwo oprzeć się na przyzwyczajeniu zamiast na faktach. Poniżej rozkładam temat na proste zasady: co jest standardem, kiedy układ może się różnić i jak sprawdzić wszystko bez zgadywania.
Najważniejsze jest to, że w polskim gniazdku standardowo faza jest po lewej stronie, ale przy remoncie zawsze trzeba to potwierdzić pomiarem
- W typowym gnieździe typu E z bolcem u góry lewa strona to L, prawa to N, a bolec to PE.
- To przyjęty standard montażowy, który ułatwia pracę elektryka i późniejszą diagnostykę instalacji.
- Kolory przewodów pomagają, ale w starszych instalacjach nie wolno ufać im bez sprawdzenia.
- Przy gniazdach typu Schuko i w niektórych zestawach mieszanych układ nie jest tak jednoznaczny jak w klasycznym gnieździe z bolcem.
- Do szybkiego sprawdzenia wystarczy próbnik, ale do wymiany gniazdka lepiej odłączyć zasilanie i użyć miernika lub testera.
- Jeśli urządzenie ma jednobiegunowy wyłącznik albo bezpiecznik, poprawna polaryzacja ma już realne znaczenie.
Jak wygląda standard w polskim gniazdku
W praktyce najczęściej przyjmuje się prostą zasadę: patrząc od frontu na gniazdo z bolcem u góry, faza jest po lewej stronie, neutralny po prawej, a przewód ochronny trafia na bolec. Tak właśnie opisuje się wiele polskich materiałów szkoleniowych i tak też najwygodniej czytać domową instalację.
Żeby nie gubić się w oznaczeniach, warto pamiętać o kolorach żył. Przewód fazowy, czyli L, ma zwykle kolor brązowy, czarny albo szary, neutralny N jest niebieski, a ochronny PE ma kolor żółto-zielony. To nie jest detal dekoracyjny, tylko sposób na szybkie rozpoznanie funkcji przewodów w puszce i przy samym gnieździe.
Jest jeszcze jeden ważny szczegół: gniazda i wtyczki są skonstruowane tak, aby styk ochronny łączył się jako pierwszy, a rozłączał jako ostatni. To właśnie dlatego nie warto traktować położenia fazy jako ciekawostki. To element spójnego układu, który ma sens dopiero wtedy, gdy całość jest wykonana konsekwentnie.
Ten standard daje punkt odniesienia, ale sam w sobie nie rozwiązuje wszystkich problemów. Najwięcej błędów pojawia się wtedy, gdy ktoś zakłada, że każde gniazdo zachowuje się identycznie, więc warto od razu przejść do tego, dlaczego kolejność przewodów naprawdę ma znaczenie.
Dlaczego ta strona ma znaczenie
W zwykłej pracy wielu urządzeń zamiana stron nie zmienia wszystkiego, bo w domu korzystamy z prądu przemiennego. Mimo to ja nie bagatelizuję tej zasady, bo faza to przewód aktywny, czyli ten, na którym występuje napięcie względem ziemi. Jeśli urządzenie ma jednobiegunowy wyłącznik, bezpiecznik albo układ serwisowy zależny od polaryzacji, poprawne podłączenie przestaje być teorią, a staje się realnym warunkiem bezpieczeństwa.
Jest też druga strona medalu: jednolity układ ułatwia życie każdemu, kto później wraca do tej instalacji. Elektryk szybciej czyta gniazdo, łatwiej diagnozuje usterkę i nie musi za każdym razem sprawdzać od zera, czy ktoś nie odwrócił przewodów podczas wcześniejszego remontu. To oszczędza czas, ale przede wszystkim ogranicza pomyłki przy pracach pod napięciem.
W praktyce najbardziej docenisz to przy sprzętach, które mają wyłącznik odcinający tylko jeden biegun zasilania. Jeśli faza jest tam, gdzie powinna być, odłączasz właśnie przewód, który niesie napięcie. Gdy układ jest przypadkowy, bezpieczeństwo robi się bardziej pozorne niż rzeczywiste.
Skoro wiadomo już, po co pilnować układu, pozostaje najważniejsze pytanie praktyczne: jak sprawdzić stronę fazy bez zgadywania i bez rozkręcania wszystkiego na ślepo.
Jak sprawdzić stronę fazy bez zgadywania

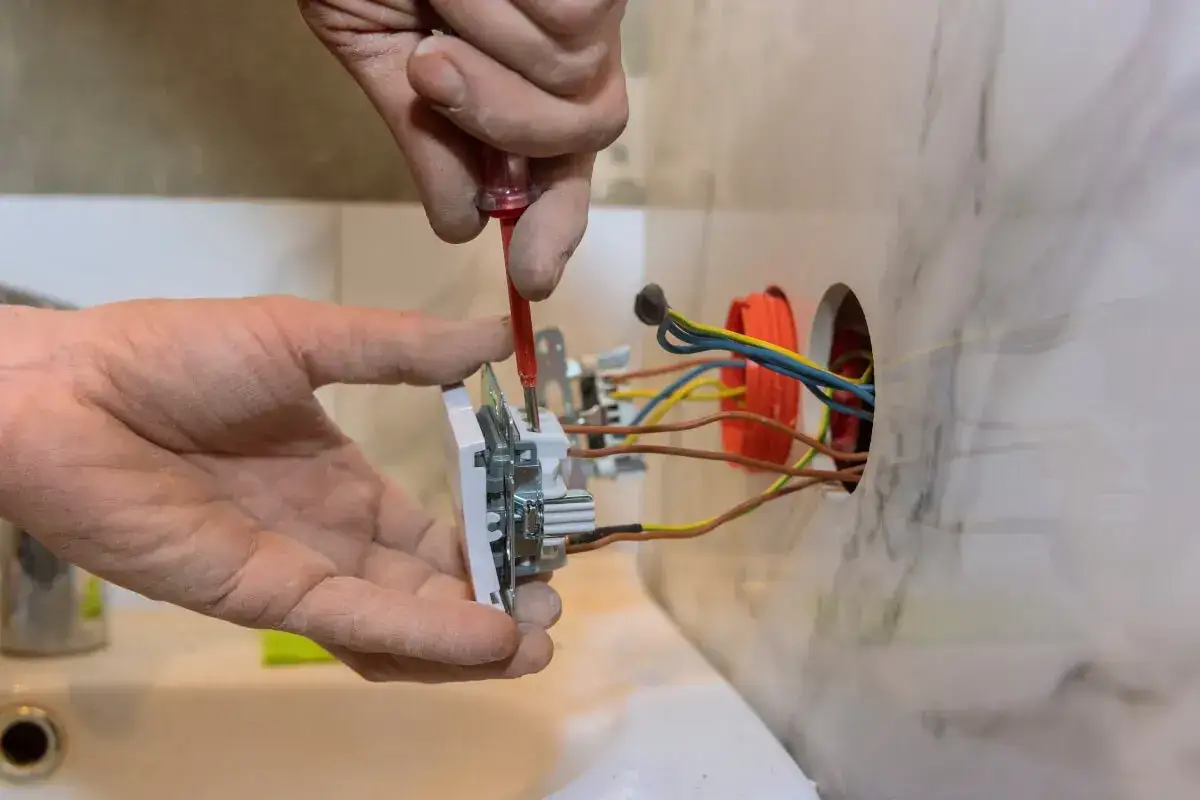

Najprostszy test robi się od frontu gniazda, przy ustawieniu z bolcem u góry. Wkładasz próbnik kolejno do lewego i prawego otworu. Jeśli wskaźnik reaguje po lewej stronie, układ jest zgodny z najczęstszym standardem montażowym. Jeśli reaguje po prawej, masz sygnał, że instalacja została podłączona inaczej albo ktoś po drodze coś poprawiał.
- Ustaw gniazdo tak, żeby bolec był na górze.
- Sprawdź lewy i prawy otwór próbnikiem napięcia.
- Do prac montażowych lepiej użyj testera dwubiegunowego albo miernika niż samego prostego próbnika neonowego.
- Nie ufaj wyłącznie kolorom przewodów, jeśli instalacja jest stara albo była przerabiana.
Gdy pomiar nie daje jasnej odpowiedzi, zwykle winny jest typ osprzętu albo historia samej instalacji. I właśnie te wyjątki warto mieć z tyłu głowy, zamiast zakładać, że każde gniazdko w domu działa identycznie.
Kiedy układ może wyglądać inaczej niż w podręczniku
Najwięcej zamieszania robią sytuacje pośrednie: stare mieszkania, modernizowane obwody, osprzęt z różnych serii i gniazda o innej konstrukcji niż klasyczne polskie „E” z bolcem. Sam wygląd z zewnątrz nie zawsze mówi, jak zachowuje się środek.
| Sytuacja | Co zwykle spotkasz | Co z tego wynika |
|---|---|---|
| Klasyczne gniazdo typu E z bolcem u góry | Faza po lewej, neutralny po prawej, PE na bolcu | To najczytelniejszy i najbardziej przewidywalny układ |
| Gniazdo typu F, czyli Schuko | Wtyczkę można włożyć w dwóch pozycjach, więc strona fazy nie jest tak jednoznaczna | Nie zakładaj jednej strony bez pomiaru |
| Stara instalacja po wielu przeróbkach | Kolory żył mogą nie zgadzać się z obecnym standardem | Kolor traktuj tylko jako wskazówkę, nie dowód |
| Gniazdo podwójne lub zestaw mieszany | Osprzęt wygląda podobnie, ale układ wewnętrzny bywa różny | Sprawdzaj każdy punkt osobno |
Właśnie dlatego przy remoncie nie kieruję się samym przyzwyczajeniem. Jeśli gniazdo ma być wymienione, poprawione albo dołożone w nowym miejscu, najpierw patrzę na typ osprzętu i dopiero potem na to, jak ma być poprowadzona instalacja. To prosty sposób na uniknięcie niepotrzebnego chaosu.
Skoro już wiadomo, że wyjątki istnieją, czas przejść do samego montażu. Tu margines błędu jest najmniejszy, bo jeden źle wpięty przewód potrafi zepsuć całą logikę układu.
Jak podłączyć nowe gniazdko, żeby nie zrobić błędu

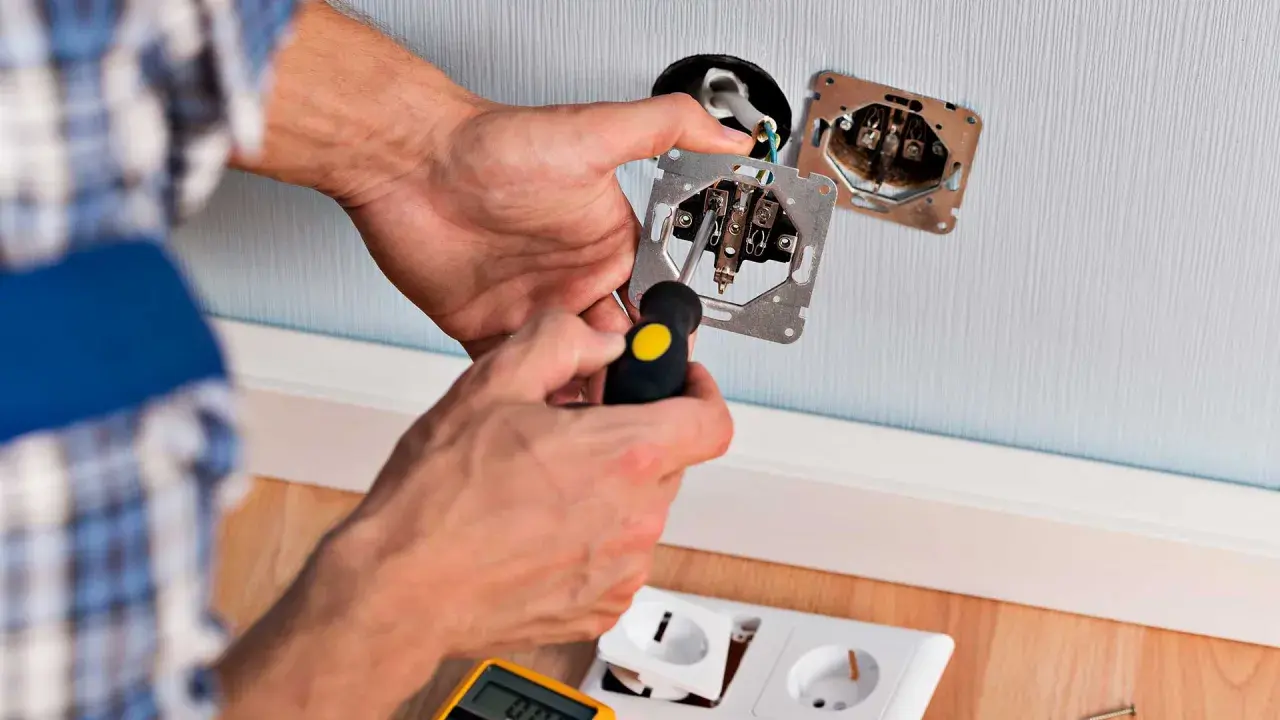

Przy wymianie gniazdka zaczynam od rzeczy oczywistej, ale najważniejszej: wyłączam właściwy obwód w rozdzielnicy i sprawdzam brak napięcia. Dopiero potem dotykam przewodów. To nie jest przesada, tylko podstawowa dyscyplina pracy przy instalacji elektrycznej.
- Wyłącz odpowiedni obwód i potwierdź brak napięcia miernikiem lub testerem.
- Przewód żółto-zielony podłącz do PE, czyli styku ochronnego.
- Przewód niebieski podłącz do N, czyli neutralnego.
- Przewód brązowy, czarny albo szary podłącz do L, czyli fazy.
- W standardowym gnieździe z bolcem u góry faza zwykle trafia po lewej stronie.
- Dokręć zaciski tak, żeby żadna żyła nie wystawała spod śruby ani nie była ściśnięta na pół gwinta.
Jeśli producent gniazda oznaczył zaciski na korpusie, trzymaj się tych oznaczeń, a nie samego przyzwyczajenia. Oznaczenia L, N i PE są ważniejsze niż pamięć z poprzedniego remontu. To samo dotyczy ramek i mechanizmów z różnych serii: front może wyglądać znajomo, ale rozwiązanie wewnętrzne już niekoniecznie.
Na koniec zostawiam kilka nawyków, które sam sprawdzam zawsze przed zamknięciem puszki. Nie robią wielkiego wrażenia, ale właśnie one najczęściej oszczędzają czasu, nerwów i poprawek.
Trzy rzeczy, które sprawdzam zawsze przed zamknięciem puszki
Po pierwsze, patrzę, czy przewód ochronny ma pewny styk i nie został przypadkiem dociśnięty słabiej niż pozostałe żyły. Po drugie, kontroluję, czy izolacja nie weszła pod zacisk i czy nie widać gołej miedzi. Po trzecie, po złożeniu testuję gniazdo jeszcze raz, zamiast zakładać, że skoro wszystko wygląda równo, to musi działać poprawnie.
- Nie ufam samej barwie przewodu w starym budynku.
- Nie pracuję na obwodzie, którego nie odłączyłem i nie sprawdziłem.
- Nie poprawiam układu „na logikę”, jeśli pomiar pokazuje coś innego.
- Nie zamykam puszki, dopóki zaciski nie są naprawdę pewne.
Jeśli po pomiarze układ nadal nie zgadza się z oczekiwaniem, zatrzymuję się na tym etapie i weryfikuję instalację zamiast zgadywać dalej. W elektryce jedna źle założona żyła potrafi narobić więcej szkody niż sam remontowy bałagan, dlatego przy braku pewności lepiej wezwać elektryka niż poprawiać coś w ciemno.
