Kolory przewodów elektrycznych - pomiar czy kolor?

Igor Wykowski 28 maja 2026

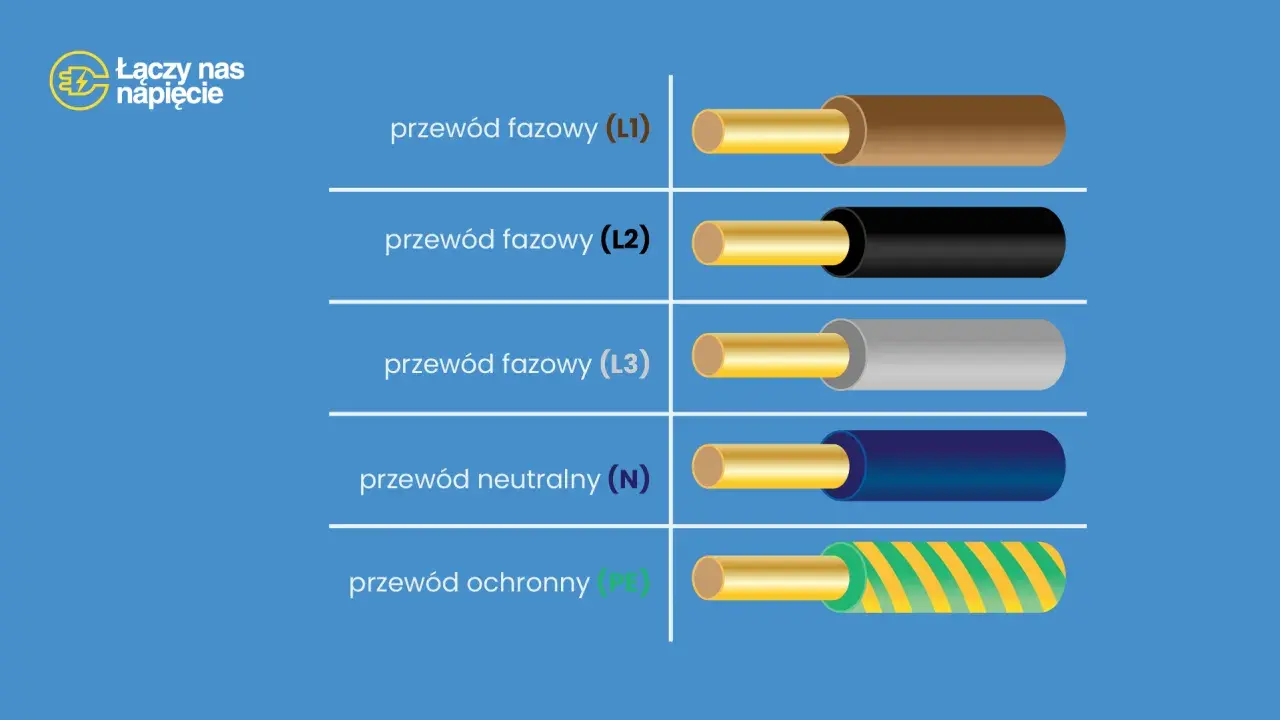

Przewody fazowe (L1, L2, L3) w brązowym, czarnym i szarym kolorze, przewód neutralny (N) w niebieskim, oraz ochronny (PE) w zielono-żółte paski. Różne kolory faz dla bezpieczeństwa.

Spis treści

W instalacji elektrycznej barwa izolacji to nie dekoracja, tylko szybka informacja o funkcji żyły. Najwięcej problemów sprawiają kolory faz, przewodu neutralnego i ochronnego, zwłaszcza gdy w grę wchodzi stara puszka, poprawki po poprzednim wykonawcy albo modernizacja całego obwodu. Poniżej pokazuję, jak czytać standardowe oznaczenia, gdzie pojawiają się wyjątki i jak sprawdzić przewody bez zgadywania.

Najważniejsze barwy, które warto zapamiętać od razu

  • Zielono-żółty oznacza przewód ochronny PE i nie powinien być używany do innych funkcji.
  • Jasnoniebieski to przewód neutralny N.
  • Brązowy, czarny i szary to żyły fazowe L, czyli przewody robocze pod napięciem.
  • W instalacjach trójfazowych kolejność L1, L2 i L3 trzeba potwierdzić pomiarem, a nie samym kolorem.
  • W starszych układach kolor izolacji bywa mylący, więc pomiar zawsze ma pierwszeństwo.

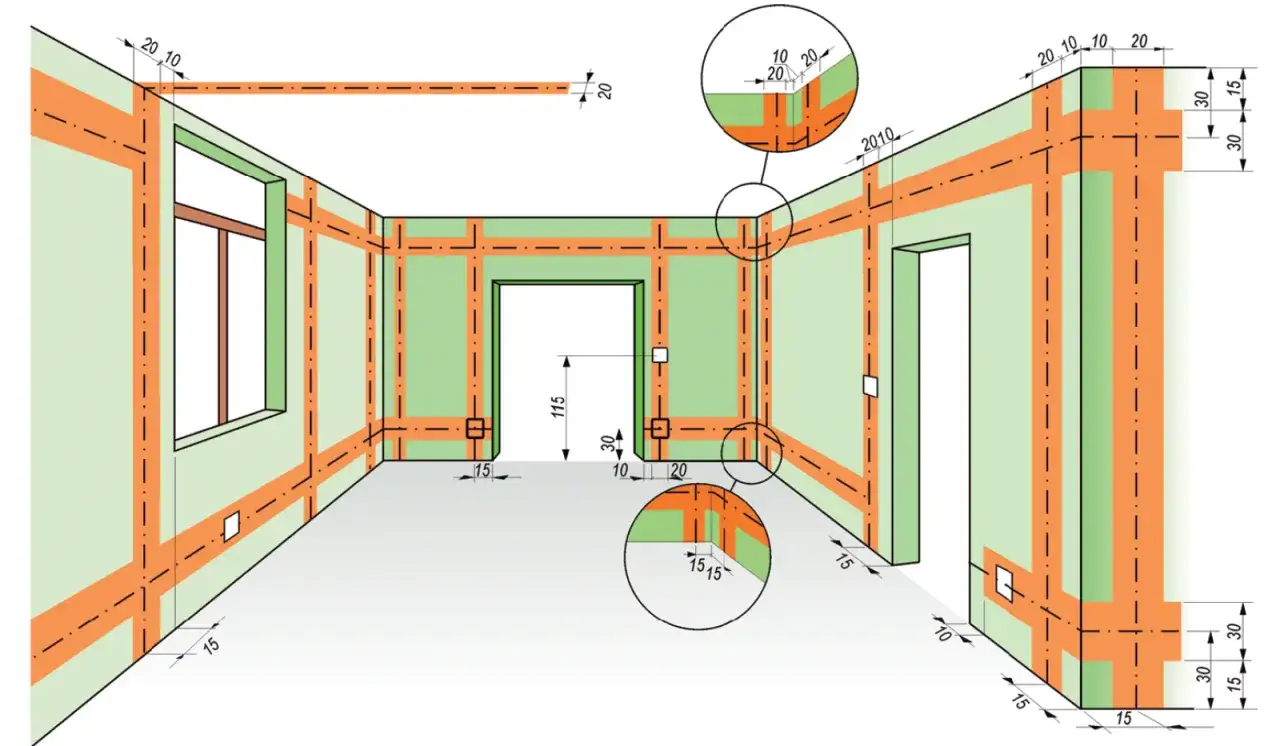

Schemat instalacji elektrycznej w pomieszczeniu, z zaznaczonymi trasami przewodów w różnych kolorach faz. Wymiary i detale montażu.

Jak czytać barwy przewodów w polskiej instalacji

W Polsce punktem odniesienia jest norma PN-HD 308 S2, a jej sens jest prosty: każda żyła ma dawać się rozpoznać po funkcji. W praktyce chodzi przede wszystkim o trzy role: przewód ochronny PE, neutralny N i żyły fazowe L.

Najwygodniej myśleć o tym tak: kolor nie ma ozdabiać kabla, tylko skracać czas identyfikacji i zmniejszać ryzyko pomyłki. W nowoczesnej instalacji domowej 230/400 V ta zasada jest naprawdę czytelna, o ile nikt wcześniej nie przerobił obwodu po swojemu. Gdy schemat jest zgodny ze standardem, instalator lub domowy majster widzi od razu, z czym ma do czynienia.

Żyła Typowy kolor Funkcja Co to oznacza w praktyce
PE zielono-żółty Ochronny Chroni użytkownika i łączy części metalowe z układem ochrony.
N jasnoniebieski Neutralny Zamyka obwód roboczy, ale nie wolno zakładać, że jest „zawsze bezpieczny”.
L brązowy, czarny lub szary Fazowy To żyła robocza pod napięciem, która zasila odbiornik.
PEN dwubarwne oznaczenie zielono-żółte z niebieskim elementem Ochronno-neutralny Spotykany w starszych układach, wymaga szczególnej ostrożności przy modernizacji.

Jak podaje PKN, właśnie taki system identyfikacji żył jest obecnie punktem odniesienia dla kabli i przewodów. Kiedy te podstawy są jasne, dużo łatwiej odróżnić instalację jednofazową od trójfazowej.

Jak wygląda układ jednofazowy i trójfazowy

Tu najłatwiej o pomyłkę, bo sam kolor nie mówi jeszcze, czy patrzysz na zwykły obwód gniazda, oświetlenia czy zasilanie urządzenia trójfazowego. Ja zawsze zaczynam od rozpoznania liczby żył i dopiero potem patrzę na barwy izolacji.

Rodzaj obwodu Typowy zestaw żył Co oznacza Na co uważać
Jednofazowy L + N + PE Jedna żyła fazowa, neutralny i ochronny Faza zwykle ma barwę brązową, choć w starszych instalacjach bywa inaczej oznaczona.
Trójfazowy bez N L1 + L2 + L3 + PE Trzy fazy i przewód ochronny Kolejności faz nie zgaduje się po kolorze, tylko sprawdza pomiarem.
Trójfazowy z N L1 + L2 + L3 + N + PE Pełny układ z neutralnym Najczęściej spotykany w zasilaniu większych odbiorników i rozdzielnic.

W praktyce brązowy, czarny i szary służą do rozróżnienia faz, ale nie przypisują ich na stałe do konkretnego „miejsca” w instalacji. Inaczej mówiąc: kolor pokazuje rolę żyły, natomiast kolejność L1-L2-L3 potwierdza się wtedy, gdy ma znaczenie kierunek pracy silnika, fazowanie rozdzielnicy albo poprawne zasilenie urządzenia trójfazowego.

Jeśli widzisz przewód niebieski, traktuj go jako neutralny tylko w nowej, czytelnej instalacji. W starych obiektach ta wiedza nie wystarcza, bo historia obwodu bywa bardziej chaotyczna niż sam standard.

Dlaczego stare instalacje potrafią zmylić

Z mojego doświadczenia największy chaos robią instalacje, które były modernizowane etapami. W jednej puszce potrafią wtedy spotkać się nowe żyły w aktualnych kolorach, stare oznaczenia i przewód PEN, czyli żyła ochronno-neutralna, która łączy dwie funkcje w jednym przewodzie.

Materiały SEP słusznie przypominają, że w takich sytuacjach kolor trzeba traktować jako wskazówkę, a nie dowód. To szczególnie ważne tam, gdzie obwód był wielokrotnie przerabiany, dołożono gniazdo, wymieniono fragment kabla albo poprzedni wykonawca oznaczał żyły taśmą „na oko”.

  • W starszych mieszkaniach możesz trafić na barwy, które dziś nie pasują do standardu.
  • W układach TN-C przewód ochronny i neutralny bywały połączone w jeden PEN, więc sam niebieski lub zielono-żółty nie mówi wszystkiego.
  • Przewody połączone podczas remontu mogły zostać opisane pomocniczo, ale nie zawsze zgodnie z normą.
  • W lampach i łącznikach obwód bywa prowadzony inaczej niż w gnieździe, więc „ten sam kolor” nie oznacza automatycznie „tej samej funkcji”.

Dlatego przy starych instalacjach nie próbuję zgadywać po izolacji. Najpierw identyfikuję układ, potem robię pomiar, a dopiero na końcu cokolwiek podłączam. To prowadzi wprost do najbezpieczniejszej metody rozpoznania przewodu fazowego.

Jak bezpiecznie rozpoznać przewód fazowy bez zgadywania

Ja traktuję kolor jako podpowiedź, ale decyzję podejmuję dopiero po sprawdzeniu napięcia. W domowej instalacji faza względem neutralnego zwykle daje około 230 V, więc pomiar pozwala od razu odróżnić żyłę roboczą od pozostałych.

  1. Wyłącz odpowiednie zabezpieczenie w rozdzielnicy.
  2. Sprawdź brak napięcia dwubiegunowym testerem albo multimetrem.
  3. Potwierdź, że przewód rzeczywiście nie jest pod napięciem, zanim go dotkniesz lub rozłączysz.
  4. Oznacz żyłę dopiero po identyfikacji, na przykład taśmą lub etykietą.
  5. Zrób zdjęcie połączeń przed demontażem, jeśli wrócisz do pracy później.

Najczęstszy błąd początkujących polega na tym, że ufają prostemu próbnikowi albo samemu kolorowi. To działa tylko wtedy, gdy instalacja jest świeża, czytelna i nie była przerabiana. W pozostałych przypadkach bezpieczniej jest założyć, że izolacja może kłamać, a pomiar nie.

Jeżeli obwód ma kilka żył fazowych, dochodzi jeszcze kwestia kolejności. To ważne przy silnikach, urządzeniach trójfazowych i rozdzielnicach, bo zła sekwencja może zmienić kierunek obrotów albo spowodować nieprawidłową pracę odbiornika. Kiedy to już mam sprawdzone, wracam do typowych pomyłek, które najczęściej komplikują całą pracę.

Najczęstsze błędy, które robią największy bałagan

  • Uznawanie, że niebieski przewód zawsze jest neutralny. W przerabianych instalacjach to za mało, żeby mieć pewność.
  • Wykorzystywanie zielono-żółtej żyły do przypadkowej funkcji. To jeden z najgorszych możliwych skrótów myślowych.
  • Łączenie przewodów tylko po kolorze bez sprawdzenia schematu lub pomiaru.
  • Ignorowanie przewodu PEN w starszych układach, jakby neutralny i ochronny zawsze były oddzielne.
  • Brak opisu po naprawie. Po kilku miesiącach nikt nie pamięta, co oznaczała taśma w puszce.

Takie błędy szybko wychodzą przy kolejnej awarii: wybija zabezpieczenie, gniazdo działa odwrotnie niż powinno albo oprawa świeci tylko po częściowym odłączeniu obwodu. Lepiej wyłapać to od razu niż później szukać usterki w całym mieszkaniu.

Jeśli robisz remont, dobrze jest przełożyć tę wiedzę na konkretne działania przy puszce, gnieździe albo rozdzielnicy. Właśnie tam najłatwiej utrzymać porządek albo go kompletnie stracić.

Co zrobić przy remoncie albo wymianie obwodu

Przy modernizacji instalacji zawsze zaczynam od dokumentacji i oznaczenia żył po pomiarze. To banalny krok, ale oszczędza mnóstwo czasu, zwłaszcza gdy wracasz do obwodu po kilku dniach albo przekazujesz pracę komuś innemu.

Sytuacja Co zrobić Po co
Wymiana samego osprzętu Najpierw potwierdź funkcję żył i zrób zdjęcie połączeń. Żeby nie odtworzyć starego błędu przy montażu nowego elementu.
Stara puszka z mieszanymi kolorami Nie ufaj barwie izolacji, tylko sprawdź przewody miernikiem. Bo w takich miejscach kolory najczęściej są mylące.
Modernizacja układu TN-C Rozdziel PEN zgodnie z zasadami i opisz nowe żyły. Żeby instalacja była czytelna i bezpieczna po przebudowie.
Dodanie obwodu trójfazowego Oznacz L1, L2 i L3 oraz sprawdź kolejność faz. To ma znaczenie przy silnikach, rozdzielnicach i większych odbiornikach.

Jeżeli nie masz pewności co do stanu przewodów, czasem rozsądniej jest wymienić odcinek niż próbować go „ratować” taśmą. W praktyce porządna identyfikacja i czytelne oznaczenie są warte więcej niż najładniej ułożony kabel bez opisu.

Jedna reguła, która oszczędza najwięcej pomyłek

Kolor ma pomóc, ale nie ma zastępować pomiaru. To jedna zasada, która naprawdę porządkuje pracę w domu i na budowie. Jeśli barwa izolacji, schemat i pomiar mówią to samo, możesz działać spokojnie. Jeśli coś się nie zgadza, zatrzymuję się i sprawdzam drugi raz.

Właśnie to podejście daje najlepszy efekt przy remontach: mniej domysłów, mniej zwarć, mniej niepotrzebnego poprawiania po poprzednim montażu. A jeśli po pracy opiszesz przewody i zostawisz po sobie czytelny układ, następna osoba nie będzie musiała zaczynać od zgadywania, która żyła jest którą.

FAQ - Najczęstsze pytania

Standardowo zielono-żółty to ochronny (PE), jasnoniebieski to neutralny (N), a brązowy, czarny lub szary to fazowy (L). Norma PN-HD 308 S2 określa te barwy dla łatwej identyfikacji funkcji żył.

W starych instalacjach kolory mogą być mylące i nie zawsze zgodne z obecnymi normami. Zawsze traktuj je jako wskazówkę, a nie pewnik. Kluczowe jest zawsze wykonanie pomiaru, aby bezpiecznie zidentyfikować funkcję każdej żyły.

Najbezpieczniejszą metodą jest pomiar napięcia dwubiegunowym testerem lub multimetrem, po uprzednim wyłączeniu zasilania. Kolor izolacji to tylko podpowiedź – pomiar daje pewność co do funkcji przewodu fazowego.

Zielono-żółty przewód to przewód ochronny (PE). Jego główna funkcja to ochrona użytkownika przed porażeniem i łączenie metalowych części urządzeń z układem ochrony. Nigdy nie należy używać go do innych celów.
