Kabel YKY to jedno z tych rozwiązań, które w instalacjach po prostu mają działać: przenosić energię stabilnie, bezpiecznie i przez lata, także tam, gdzie warunki są trudniejsze niż we wnętrzu budynku. Poniżej rozkładam ten temat na praktyczne części: co oznacza oznaczenie, gdzie taki kabel ma sens, jak dobrać przekrój i liczbę żył oraz jak go poprawnie ułożyć w ziemi. To ważne, bo przy tym typie kabla błąd zwykle nie kończy się na estetyce, tylko na przegrzewaniu, awarii albo konieczności ponownego kopania trasy.
Najważniejsze informacje o kablu YKY w skrócie
- YKY to kabel elektroenergetyczny do instalacji stałych, zwykle z miedzianymi żyłami, izolacją PVC i powłoką PVC.
- Najczęściej pracuje w klasie 0,6/1 kV i jest projektowany do zastosowań wewnętrznych, zewnętrznych oraz do układania w ziemi.
- Przy wyborze liczą się nie tylko przekrój i liczba żył, ale też długość trasy, spadek napięcia i sposób prowadzenia kabla.
- Do ziemi kabel układa się na podsypce, z zachowaniem odpowiedniej głębokości i warstwy ostrzegawczej.
- YKY nie jest zamiennikiem każdego przewodu: do wnętrz często lepszy bywa YDY, a przy większych mocach warto rozważyć YAKY albo YKXS.
- Najwięcej problemów robią nie same odcinki kabla, tylko złe zakończenia, za mały przekrój i błędy montażowe.
Czym jest kabel YKY i jak czytać jego oznaczenie
Ja patrzę na YKY jak na kabel do instalacji stałych, a nie na „czarny przewód do wszystkiego”. To kabel elektroenergetyczny o napięciu znamionowym 0,6/1 kV, przeznaczony do pracy tam, gdzie instalacja ma działać długo i bez ciągłego doglądania. W praktyce jego budowa opiera się na miedzianych żyłach, izolacji z PVC i zewnętrznej powłoce PVC, więc dobrze znosi warunki zewnętrzne, kanały kablowe i ułożenie w gruncie.
Co oznaczają litery w symbolu
- K oznacza kabel elektroenergetyczny.
- Y oznacza izolację z polwinitu, czyli PVC.
- Drugie Y oznacza powłokę z PVC.
- żo oznacza żyłę ochronną w kolorze zielono-żółtym.
- Litera A pojawia się w wersji aluminiowej, czyli YAKY.
Na jakie parametry zwracam uwagę w pierwszej kolejności
- Napięcie znamionowe 0,6/1 kV, czyli zakres typowy dla niskiego napięcia.
- Temperatura pracy zwykle do +70°C; według katalogu Tele-Foniki kabel można układać przy temperaturze otoczenia do -5°C.
- Promień gięcia - w praktyce ważny przy trasach z łukami i wejściach do rozdzielnic.
- Budowa żyły - w kartach katalogowych spotkasz oznaczenia RE, RM, SM lub RMC, które opisują, czy żyła jest jednodrutowa, wielodrutowa albo zagęszczana.
Jak opisuje elektro.info, w sieciach niskiego napięcia najczęściej spotyka się kable cztero- i pięciożyłowe o izolacji i powłoce polwinitowej. To dobrze pokazuje, że YKY nie jest niszowym wyjątkiem, tylko jednym z podstawowych kabli do zasilania i rozprowadzania energii. Skoro wiadomo już, co oznacza symbol, przechodzę do pytania ważniejszego z punktu widzenia użytkownika: gdzie ten kabel naprawdę ma sens.
Gdzie YKY sprawdza się najlepiej w instalacjach
Najbardziej lubię YKY tam, gdzie instalacja ma wyjść poza ścianę domu i wejść w świat mniej przewidywalny: wilgoć, zmiany temperatury, grunt, kanały techniczne, osprzęt zewnętrzny. To kabel, który dobrze pasuje do zasilania budynku, garażu wolnostojącego, altany, ogrodu, bramy, pompy albo małej rozdzielnicy pomocniczej. W takich miejscach liczy się nie tylko przewodzenie prądu, ale też odporność mechaniczna i stabilność w długim czasie.
- Przyłącze i zasilanie budynku - gdy kabel ma iść od złącza do rozdzielnicy albo od punktu zasilania do obiektu gospodarczego.
- Trasy zewnętrzne - oświetlenie ogrodu, zasilanie bramy, domofonu, małej pompy czy punktów technicznych na posesji.
- Kanały kablowe i pomieszczenia techniczne - tam, gdzie trasa nie jest całkowicie schowana w ścianie jak klasyczny przewód instalacyjny.
- Układ bezpośrednio w ziemi - pod warunkiem poprawnego przygotowania wykopu i doboru przekroju.
Czarna powłoka YKY zwykle dobrze znosi UV, dlatego ten kabel nie boi się pracy na zewnątrz tak bardzo jak typowe przewody do wnętrz. Jednocześnie nie traktuję go jako zamiennika dla przewodów ruchomych: jeśli odbiornik jest przenośny albo często pracuje z ugięciem i skręcaniem, potrzebny jest zupełnie inny typ osprzętu. Właśnie dlatego kolejny krok to dobór przekroju i liczby żył, a tu najłatwiej popełnić kosztowny błąd.
Jak dobrać przekrój i liczbę żył bez zgadywania
Przy doborze kabla nie patrzę wyłącznie na moc odbiornika. Równie ważne są długość trasy, spadek napięcia, sposób ułożenia, temperatura otoczenia i zabezpieczenie nadprądowe. Dwa odcinki o tej samej mocy mogą wymagać zupełnie innego przekroju, jeśli jeden ma 12 metrów, a drugi 48 metrów. To dlatego „na oko” najczęściej prowadzi do przewymiarowania albo, gorzej, do kabla zbyt cienkiego.
Liczba żył mówi więcej niż się wydaje
| Liczba żył | Co oznacza w praktyce | Kiedy ma sens |
|---|---|---|
| 1 | Pojedyncza żyła dużego przekroju | Główne zasilania i większe trasy |
| 3 | L, N i PE | Obwody jednofazowe, oświetlenie, proste zasilania |
| 4 | Układ 3-fazowy z przewodem wspólnym lub starsza architektura sieci | Modernizacje i sytuacje wynikające z projektu |
| 5 | 3 fazy, neutralny i ochronny | Nowe instalacje trójfazowe, garaże, rozdzielnice, zasilanie obiektów pomocniczych |
Przeczytaj również: Jak podłączyć esy do skrzynki elektrycznej – uniknij błędów i zagrożeń
Przekrój traktuję jako punkt wyjścia, nie gotową receptę
- 3x1,5 mm² - sensowne przy lekkich obwodach i krótkich odcinkach, głównie oświetleniowych.
- 3x2,5 mm² - częsty wybór przy prostych obwodach i gniazdach o umiarkowanym obciążeniu.
- 5x4 mm² lub 5x6 mm² - praktyczne przy małym garażu, warsztacie albo dłuższej trasie zasilającej.
- 5x10 mm² i więcej - gdy kabel zasila rozdzielnicę, większy obiekt albo odcinek, na którym spadek napięcia zaczyna mieć znaczenie.
Jeśli chcesz to zrobić dobrze, zawsze sprawdzam cztery rzeczy: obciążenie, długość trasy, spadek napięcia i sposób ułożenia. Dopiero z tego wychodzi sensowny przekrój. Bez tego łatwo kupić kabel, który „na papierze” wygląda dobrze, ale w praktyce pracuje za ciężko. Gdy już wiesz, jaki rozmiar mniej więcej ma sens, pora porównać YKY z innymi popularnymi kablami, bo tu różnice są bardziej praktyczne niż marketingowe.
YKY na tle YDY, YAKY i YKXS
Tu najłatwiej o pomyłkę, bo nazwy brzmią podobnie, ale zastosowanie już nie. YKY to kabel do trudniejszych warunków i tras zewnętrznych, YDY służy przede wszystkim do instalacji wewnętrznych, YAKY jest wersją aluminiową, a YKXS oferuje izolację z polietylenu usieciowanego, czyli lepszą odporność termiczną. Wybór nie zależy od przyzwyczajenia, tylko od tego, gdzie kabel ma pracować i jaką rezerwę potrzebujesz.| Cecha | YKY | YDY | YAKY | YKXS |
|---|---|---|---|---|
| Żyły | Miedziane | Miedziane | Aluminiowe | Miedziane |
| Izolacja i powłoka | PVC / PVC | PVC / PVC | PVC / PVC | XLPE / PVC |
| Typowe miejsce pracy | Zewnętrzne trasy, kanały, ziemia | Wnętrza budynków | Zewnętrzne trasy i ziemia, zwłaszcza przy większych przekrojach | Trasy, gdzie przydaje się wyższa odporność cieplna izolacji |
| Atut | Uniwersalność i odporność w terenie | Wygoda w instalacji wewnętrznej | Niższy koszt materiału przy dużych przekrojach | Lepszy zapas termiczny |
| Ograniczenie | Nie jest najtańszy przy dużych mocach | Nie jest przeznaczony do ziemi | Wymaga starannego doboru osprzętu i zakończeń | Zwykle droższy od YKY |
Najkrócej: YDY wybieram do wnętrz, YKY do tras trudniejszych i zewnętrznych, YAKY gdy liczy się koszt przy dużych przekrojach, a YKXS gdy potrzebuję większego marginesu cieplnego. To nie są zamienniki 1:1. Jeśli rozumiesz tę różnicę, połowa błędów zakupowych znika jeszcze przed wizytą w hurtowni. Druga połowa zależy od samego ułożenia kabla, więc przechodzę do praktyki montażowej.

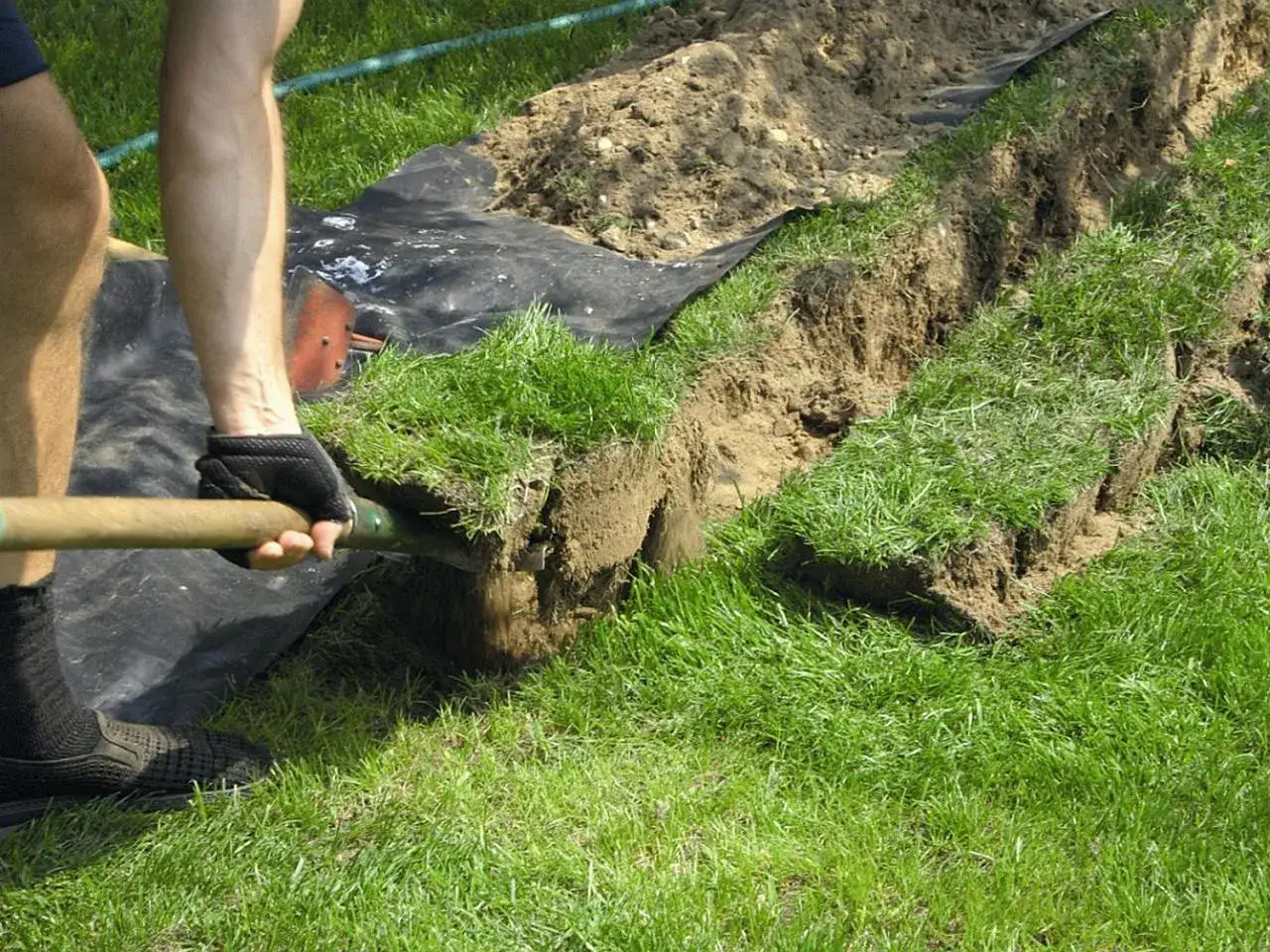

Jak układać kabel w ziemi i na zewnątrz
Tele-Fonika podaje dla YKY temperaturę pracy do +70°C, minimalną temperaturę układania -5°C oraz minimalny promień gięcia 12 x D dla kabli wielożyłowych i 15 x D dla jednożyłowych. Ja przekładam to na prostą zasadę: nie rozwijam kabla na mrozie, nie robię ostrych łuków i nie wciskam go w wykop „na siłę”. To właśnie na etapie montażu kabel najłatwiej uszkodzić mechanicznie, nawet jeśli sam produkt jest dobry.- Wyznacz trasę i sprawdź, czy nie biegną tam inne instalacje podziemne.
- Przygotuj wykop i zrób podsypkę z czystego piasku, zwykle około 10 cm.
- Ułóż kabel bez skręcania i bez gwałtownych załamań.
- Zachowaj odpowiednią głębokość. Dla kabli do 1 kV w terenie zielonym najczęściej przyjmuje się około 70 cm, a w miejscach szczególnych trzeba trzymać się projektu i lokalnych warunków.
- Przykryj kabel kolejną warstwą piasku i dopiero potem zasyp wykop gruntem rodzimym.
- Ułóż taśmę ostrzegawczą nad trasą kabla, zwykle około 25-35 cm nad nim, żeby później nie dało się go przypadkiem przeciąć łopatą albo koparką.
- W miejscach narażonych na nacisk, przejazd lub uszkodzenia mechaniczne zastosuj rurę osłonową.
Na zewnątrz ma znaczenie także promień gięcia przy wejściu do rozdzielnicy, słupka albo fundamentu. Jeśli trasa jest sztywna i pełna załamań, lepiej przewidzieć dodatkowy odcinek lub większą szafkę niż liczyć na to, że kabel „jakoś się ułoży”. W praktyce czarna, odporna na UV powłoka pomaga, ale nie zastąpi prawidłowego montażu. A skoro montaż potrafi zepsuć nawet dobry produkt, warto nazwać błędy, które widzę najczęściej.
Błędy, które najczęściej psują całą trasę
- Dobór zbyt małego przekroju - kończy się nagrzewaniem, spadkiem napięcia i problemami z zabezpieczeniami.
- Użycie YDY zamiast YKY w gruncie - przewód do wnętrz nie jest przygotowany do pracy w ziemi i wilgoci.
- Brak taśmy ostrzegawczej - późniejsze roboty ziemne stają się loterią.
- Zbyt ostre łuki - izolacja i powłoka dostają wtedy mechanicznie bardziej, niż widać na pierwszy rzut oka.
- Złe zakończenia i osprzęt - najczęściej właśnie na stykach pojawia się grzanie, a nie w środku odcinka.
- Brak analizy długości trasy - odcinek 20 m i 60 m to zupełnie inny przypadek, nawet jeśli odbiornik ma tę samą moc.
- Układanie bez uwzględnienia warunków gruntu - kamienie, gruz i brak podsypki potrafią uszkodzić powłokę szybciej niż sama eksploatacja.
Ja zawsze powtarzam jedną rzecz: sam kabel rzadko jest problemem, częściej problemem jest jego otoczenie. Jeśli w ziemi nie ma odpowiedniej ochrony, a w rozdzielnicy nie ma właściwych zakończeń, nawet porządny YKY nie będzie pracował tak, jak powinien. Dlatego przed zakupem warto przejść przez prostą checklistę, która oszczędza czas i pieniądze.
Co sprawdzić przed zakupem, żeby nie wracać do sklepu
- Czy potrzebujesz wersji miedzianej, czy jednak bardziej opłaca się aluminium, czyli YAKY.
- Ile żył naprawdę wymaga instalacja: 3, 4 czy 5.
- Jaki przekrój wynika z obciążenia, długości trasy i spadku napięcia.
- Czy kabel ma iść w ziemi, w kanale, na zewnątrz czy tylko wewnątrz budynku.
- Czy potrzebujesz zwykłego YKY, czy wariantu specjalnego dla miejsc o podwyższonych wymaganiach pożarowych.
- Czy producent podaje jasną kartę katalogową, klasę żyły i parametry pracy.
- Czy masz od razu właściwy osprzęt: dławnice, końcówki, złączki i odpowiednie zabezpieczenie.
Jeśli podejdziesz do YKY jak do kabla do konkretnej trasy, a nie jak do „czarnego przewodu uniwersalnego”, instalacja będzie trwalsza, prostsza w serwisie i po prostu spokojniejsza w eksploatacji. Przy odcinkach zewnętrznych i ziemnych największą różnicę robią trzy rzeczy: dobór przekroju, poprawny montaż i ochrona mechaniczna tam, gdzie grunt albo ruch pieszy i samochodowy mogą zaszkodzić kablowi bardziej niż sama elektryka.
