Podłączenie podwójnego łącznika przy trzech przewodach nie jest trudne, ale wymaga porządku, cierpliwości i bezwzględnego odłączenia zasilania. Pokażę Ci, jak rozpoznać przewód wspólny, gdzie wpiąć dwa wyjścia i dlaczego neutralny oraz ochronny zwykle nie trafiają do samego mechanizmu. Dorzucam też praktyczne błędy, które najczęściej psują cały montaż już na starcie.
Najważniejsze rzeczy, które warto wiedzieć przed montażem
- W typowym podwójnym łączniku trzy przewody to faza wspólna oraz dwa przewody wychodzące na dwa obwody oświetlenia.
- Neutralny N i ochronny PE zwykle zostają połączone w puszce, a nie na samym łączniku.
- Zasilanie trafia na zacisk wspólny oznaczony zwykle jako L, COM albo P, a dwa pozostałe przewody na wyjścia 1 i 2.
- Przed pracą trzeba wyłączyć odpowiedni obwód i sprawdzić brak napięcia testerem, najlepiej dwubiegunowym.
- Jeśli po uruchomieniu klawisze sterują nie tymi lampami, zwykle wystarczy zamienić miejscami dwa przewody wyjściowe.
- W starych instalacjach nie wolno ufać wyłącznie kolorom żył, bo bywają poprowadzone według dawnych zasad.
Jak wygląda poprawny układ przewodów w puszce
To, co potocznie nazywa się włącznikiem, w praktyce elektrycznej najczęściej jest łącznikiem świecznikowym. Jego zadanie jest proste: jeden przycisk zasila pierwszy obwód, drugi przycisk drugi obwód. W typowym układzie z trzema przewodami w samej puszce masz nie trzy „losowe” żyły, tylko trzy przewody fazowe związane z pracą łącznika: jeden doprowadza zasilanie, dwa odprowadzają je do lamp.

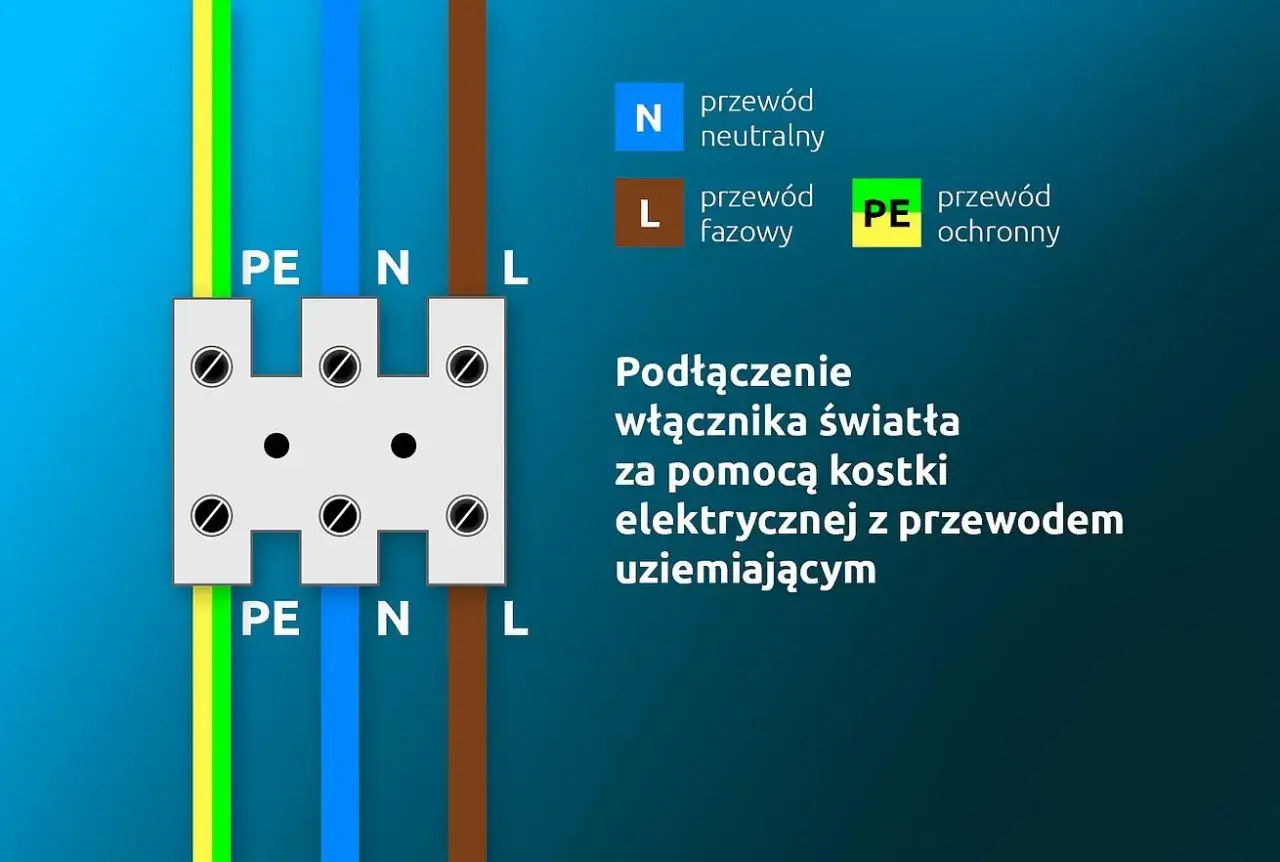

Najważniejsza rzecz, którą zawsze podkreślam: neutralny N i ochronny PE nie idą do mechanizmu łącznika, tylko pozostają połączone poza nim, zwykle w złączkach w puszce. W nowej instalacji faza bywa brązowa, czarna albo szara, neutralny niebieski, a ochronny żółto-zielony. W starszym budownictwie kolory potrafią jednak zmylić, więc nie opieraj się na nich bez pomiaru.
| Oznaczenie na łączniku | Funkcja | Co tam trafia |
|---|---|---|
| L, COM, P | Zacisk wspólny | Przewód zasilający fazę |
| 1, L1, strzałka | Wyjście pierwszego klawisza | Przewód do pierwszej lampy lub pierwszej sekcji lampy |
| 2, L2, druga strzałka | Wyjście drugiego klawisza | Przewód do drugiej lampy lub drugiej sekcji lampy |
| N, PE | Nie podłącza się do zwykłego mechanicznego łącznika | Zostają połączone w puszce |
Jeśli chcesz zrobić to bez zgadywania, najpierw przygotuj stanowisko i dopiero potem przejdź do podłączania. Dzięki temu sama robota będzie krótka, a nie zamieni się w szukanie błędu po omacku.
Co przygotować przed montażem
Ja do takiej pracy biorę zawsze trzy rzeczy: tester napięcia, dobry śrubokręt i coś do oznaczenia przewodów, choćby kawałek taśmy lub telefon do zdjęcia obecnego układu. Tester dwubiegunowy jest tu znacznie pewniejszy niż najprostszy próbnik neonowy, bo daje mniej złudzeń, a przy instalacji elektrycznej właśnie złudzenia są najdroższe.
Zanim cokolwiek odkręcisz, wyłącz właściwy bezpiecznik lub wyłącznik nadprądowy i sprawdź, czy w puszce naprawdę nie ma napięcia. Samego wyłączenia „na oko” nie traktuję jako zabezpieczenia. Jeśli masz możliwość, zablokuj dostęp do rozdzielnicy albo przynajmniej oznacz, że obwód jest wyłączony. Przy starej instalacji warto też obejrzeć izolację przewodów: spękana, krucha albo przypalona to sygnał, że montaż może być tylko pozornie prosty.
- Tester dwubiegunowy lub multimetr z pewnym pomiarem napięcia.
- Śrubokręt izolowany odpowiedni do zacisków w łączniku.
- Obcinaczki lub ściągacz izolacji, jeśli końcówki wymagają odświeżenia.
- Latarka, bo puszki w ścianie rzadko mają dobre światło.
- Złączki do połączenia N i PE, jeśli trzeba uporządkować przewody w puszce.
Gdy wszystko jest przygotowane i obwód jest martwy, można przejść do samego podłączenia, które w praktyce sprowadza się do trzech sensownych połączeń, a nie do przypadkowego wkładania żył w otwory.

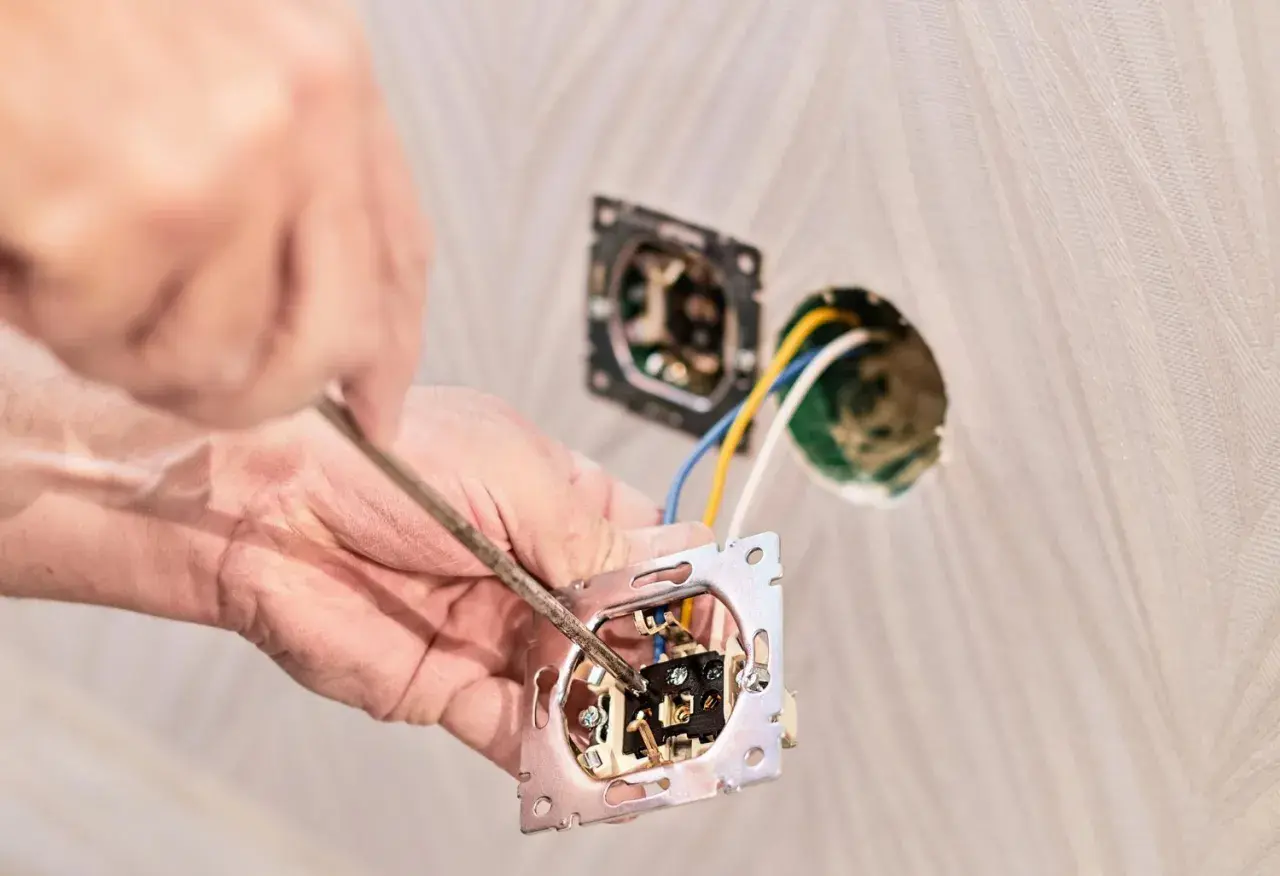

Jak podłączyć łącznik świecznikowy krok po kroku
W większości przypadków schemat jest prosty: jeden przewód zasila łącznik, dwa pozostałe wychodzą na dwa obwody oświetlenia. Najważniejsze jest znalezienie zacisku wspólnego i niepomylenie go z wyjściami. Jeśli producent zastosował oznaczenia L, COM albo P, to właśnie tam trafia przewód zasilający.
- Otwórz puszkę i zrób zdjęcie obecnego układu, zanim cokolwiek odłączysz.
- Odszukaj przewód fazowy doprowadzający zasilanie do łącznika.
- Podłącz go do zacisku wspólnego oznaczonego zwykle jako L, COM albo P.
- Dwa pozostałe przewody podłącz do wyjść 1 i 2, czyli L1 i L2.
- Neutralny N oraz ochronny PE połącz w puszce poza mechanizmem, jeśli są obecne w tym miejscu.
- Dokręć zaciski pewnie, ale bez przesady, żeby nie uszkodzić żyły ani gwintu.
- Włóż mechanizm do puszki, zamontuj ramkę i klawisze, a dopiero potem włącz zasilanie.
W niektórych modelach łączników spotkasz dwa osobne wejścia dla zasilania albo układ, w którym trzeba wykonać krótki mostek zgodny z instrukcją producenta. Tego nie warto rozstrzygać „na wyczucie”, bo osprzęt różnych marek bywa zaskakująco inny. Ja patrzę przede wszystkim na oznaczenia na obudowie, nie na to, jak „powinno wyglądać” według intuicji.
Jeżeli po testach okaże się, że pierwszy klawisz zapala drugą lampę, a drugi pierwszą, to nie jest awaria. W praktyce wystarczy zamienić dwa przewody wyjściowe miejscami. To właśnie jedna z tych pomyłek, które wyglądają groźnie tylko do chwili pierwszego sprawdzenia.
Żeby lepiej utrwalić schemat, warto też zobaczyć, co najczęściej psuje cały montaż i jak to odróżnić od prawidłowego podłączenia.
Najczęstsze pomyłki, które robią bałagan
Przy takim podłączeniu najwięcej problemów nie wynika z samego łącznika, tylko z błędnej identyfikacji przewodów. Często ktoś zakłada, że skoro kabel ma właściwy kolor, to na pewno trafił we właściwe miejsce. Niestety w instalacjach starszego typu to założenie bywa zwyczajnie błędne.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Jeden klawisz steruje nie tą lampą | Zamienione przewody wyjściowe | Wymień miejscami dwa przewody na wyjściach 1 i 2 |
| Żadna lampa nie działa | Brak zasilania na L albo przerwany obwód | Sprawdź bezpiecznik, połączenia i napięcie w puszce |
| Bezpiecznik wybija od razu po włączeniu | Zwarcie albo błędne połączenie żył | Natychmiast wyłącz zasilanie i zweryfikuj układ |
| Łącznik grzeje się lub buczy | Luźny zacisk lub uszkodzony osprzęt | Nie używaj go dalej, popraw połączenie albo wymień mechanizm |
- Nie podłączaj neutralnego do zacisku przeznaczonego na fazę.
- Nie ufaj wyłącznie kolorom żył, zwłaszcza w starszym mieszkaniu.
- Nie zostawiaj luźnych miedzianych drucików poza zaciskiem.
- Nie dokręcaj śrub tak mocno, żeby przeciąć lub zgnieść przewód.
- Nie montuj osprzętu na siłę, jeśli przewody są za krótkie albo sztywne.
Jeśli instalacja jest z aluminium, widać ślady przegrzania albo w puszce są przewody w stanie, który budzi choćby cień wątpliwości, nie brnę dalej. W takich miejscach jeden źle skręcony styk potrafi narobić problemów większych niż sam montaż jest wart. Lepiej wtedy zatrzymać się wcześniej niż poprawiać już uszkodzony obwód.
Jak sprawdzić instalację po montażu
Po złożeniu wszystkiego nie kończę pracy na samym „kliknięciu” klawisza. Najpierw włączam zasilanie i sprawdzam każdy klawisz osobno, potem oba razem. To prosty test, ale od razu pokazuje, czy układ działa logicznie, czy tylko „jakoś świeci”.
- Sprawdź pierwszy klawisz i zobacz, czy zapala właściwą lampę lub sekcję.
- Sprawdź drugi klawisz osobno.
- Włącz oba naraz, jeśli układ lamp na to pozwala.
- Po kilku minutach dotknij ostrożnie ramki i mechanizmu, żeby wyczuć nienaturalne nagrzewanie.
- Zwróć uwagę, czy nie słychać trzasków, brzęczenia albo przerywania światła.
Jeżeli wszystko działa, ale klawisze są „odwrócone” względem tego, jak Ci wygodnie, nie ma w tym żadnej tragedii. W praktyce można zamienić wyjścia miejscami i uzyskać układ bardziej intuicyjny. Jeśli natomiast po włączeniu napięcia pojawia się zwarcie, wybijanie bezpiecznika albo zapach nagrzanej izolacji, nie szukaj drogi na skróty. To sygnał, że trzeba wrócić do połączeń i sprawdzić je jeszcze raz od początku.
Gdy test przejdzie bez problemu, zostaje już tylko ocena, czy w ogóle warto robić taki montaż samodzielnie, czy lepiej oddać go elektrykowi.
Kiedy lepiej przerwać pracę i wezwać elektryka
Są sytuacje, w których samodzielne podłączanie łącznika jest po prostu kiepskim pomysłem. Najczęściej chodzi o instalacje stare, nieopisane albo takie, w których przewody są w złym stanie. Jeśli do puszki dochodzą żyły aluminiowe, jeśli izolacja kruszy się w palcach albo jeśli nie potrafisz z pewnością ustalić, który przewód jest zasilaniem, lepiej nie zgadywać.
Pomocy fachowca wymaga też układ, w którym w jednej puszce spotyka się kilka obwodów, a do tego osprzęt inteligentny, ściemniacz albo łącznik z podświetleniem wymagający dodatkowego przewodu neutralnego. Wtedy proste zasady z klasycznego łącznika nie wystarczą. Ja traktuję to dość pragmatycznie: jeśli montaż przestaje być jednoznaczny po pięciu minutach oględzin, to nie jest już drobna praca domowa, tylko robota dla osoby, która na takich instalacjach pracuje codziennie.
W łazienkach, kuchniach i innych miejscach o podwyższonej wilgotności dodatkowo liczy się poprawny osprzęt i sposób prowadzenia obwodu. Tu nie chodzi o straszenie, tylko o zwykłą ostrożność. Elektryka ma działać latami, a nie tylko do pierwszej zmiany żarówki.
Co warto zapamiętać przy takim podłączeniu
Najprościej rzecz ujmując: w układzie z trzema przewodami podwójny łącznik dostaje jedną fazę na zacisk wspólny i dwa przewody wyjściowe na dwa obwody. Neutralny i ochronny pozostają poza mechanizmem, a cała sztuka polega na poprawnym rozpoznaniu żył, a nie na mechanicznym wkładaniu ich w zaciski.
Jeśli podchodzisz do tego spokojnie, sprawdzasz brak napięcia i nie sugerujesz się wyłącznie kolorem izolacji, taki montaż jest całkiem przewidywalny. A gdy coś nie pasuje do typowego układu, nie ma sensu udawać, że wszystko jest jasne. W instalacjach elektrycznych najwięcej problemów zaczyna się wtedy, gdy ktoś zaczyna zgadywać zamiast sprawdzać.
