Przy domofonie najwięcej problemów zaczyna się wtedy, gdy ktoś próbuje podłączyć przewody „na oko”. W praktyce ważniejsze od samego koloru żyły są oznaczenia zacisków, typ systemu i zgodność z instrukcją konkretnego producenta. Poniżej rozkładam to na prosty schemat: jak rozpoznać instalację, jak czytać kolory, które przewody zwykle odpowiadają za rozmowę i otwieranie furtki oraz jak sprawdzić wszystko przed zamknięciem puszki.
Najkrótsza droga do poprawnego podłączenia domofonu
- Najpierw rozpoznaj system: analog 4-, 5- lub 6-żyłowy, 2-żyłowy cyfrowy albo wideodomofon IP.
- Kolor przewodu pomaga tylko wstępnie; decyduje funkcja zacisku i instrukcja konkretnego modelu.
- Jeśli instalacja jest stara albo po przeróbkach, przewody trzeba potwierdzić miernikiem, nie „na oko”.
- Do zasilania elektrozaczepu nie używaj zbyt cienkiej skrętki, bo spadek napięcia szybko psuje działanie.
- Po montażu zawsze zrób test rozmowy, wywołania i otwierania furtki.
Najpierw rozpoznaj system, bo od tego zależy cały schemat
Zanim patrzę na kolory, ustalam, z jakim typem instalacji mam do czynienia. To podstawowy krok, bo analogowy domofon 4-żyłowy, starszy układ 5- lub 6-żyłowy, nowy system 2-żyłowy i wideodomofon IP działają na zupełnie innych zasadach. Jeśli pomylisz technologię, nawet poprawnie dobrane kolory nic nie dadzą.
| Typ instalacji | Co zwykle zobaczysz | Co to oznacza dla kolorów |
|---|---|---|
| Analog 4-żyłowy | Podstawowe audio, wywołanie i otwieranie furtki | Kolory są tylko wskazówką, a nie standardem |
| Analog 5-żyłowy | Dodatkowa linia lub wspólny powrót | Układ zależy od producenta unifonu i kasety |
| Analog 6-żyłowy | Osobne tory dla rozmowy i elektrozaczepu | Łatwiej rozdzielić funkcje, ale łatwiej też pomylić zaciski |
| Cyfrowy 2-żyłowy | Komunikacja po jednej parze, często z oznaczeniem A/B | Tu kolor kabli ma najmniejsze znaczenie |
| Wideodomofon IP | Sieć i zasilanie zależne od systemu | Trzeba trzymać się wymagań producenta i jakości skrętki |
W starszych blokach i domach najczęściej spotykam analogowe układy wielożyłowe, bo są proste w serwisie i łatwe do naprawy. W nowszych zestawach coraz częściej pojawia się magistrala 2-żyłowa, gdzie wszystkie kluczowe sygnały idą jedną parą przewodów. Kiedy już wiesz, jaki to system, dopiero wtedy ma sens analiza barw i funkcji żył.
Jak czytać kolory przewodów bez zgadywania
Kolor przewodu traktuję wyłącznie jako trop. W wielu starszych instalacjach czerwony bywa zasilaniem albo mikrofonem, niebieski głośnikiem, zielony wywołaniem, a biały lub brązowy przewodem wspólnym. Ale równie dobrze można trafić na układ, w którym te same barwy znaczą coś zupełnie innego, zwłaszcza jeśli ktoś wcześniej przerabiał instalację po swojemu.
| Kolor żyły | Często spotykana rola | Jak to traktować w praktyce |
|---|---|---|
| Czerwony | Zasilanie albo mikrofon | Sprawdź zacisk, nie zgaduj po barwie |
| Biały | Wspólny, masa lub sygnał audio | Porównaj z opisem COM, GND albo podobnym |
| Niebieski | Głośnik lub jedna z linii rozmowy | Zweryfikuj z legendą producenta |
| Żółty | Wywołanie albo sterowanie | Nie zakładaj standardu bez testu |
| Zielony | Otwieranie furtki lub dodatkowa funkcja | To częsty kolor pomocniczy, ale nie reguła |
| Brązowy | Dodatkowa żyła lub powrót | Najczęściej wymaga potwierdzenia miernikiem |
Ja patrzę przede wszystkim na oznaczenia zacisków: MIC, SPK, COM, CALL, LOCK, A/B, + i -. To one mówią więcej niż kolor płaszcza kabla. W instrukcjach producentów widać tę samą logikę: w niektórych zestawach instalator ma wręcz zostawić własny kod kolorów, bo bez tego po kilku latach serwis robi się zgadywanką. Dopiero taki porządek pozwala przejść od teorii do faktycznego podłączenia.

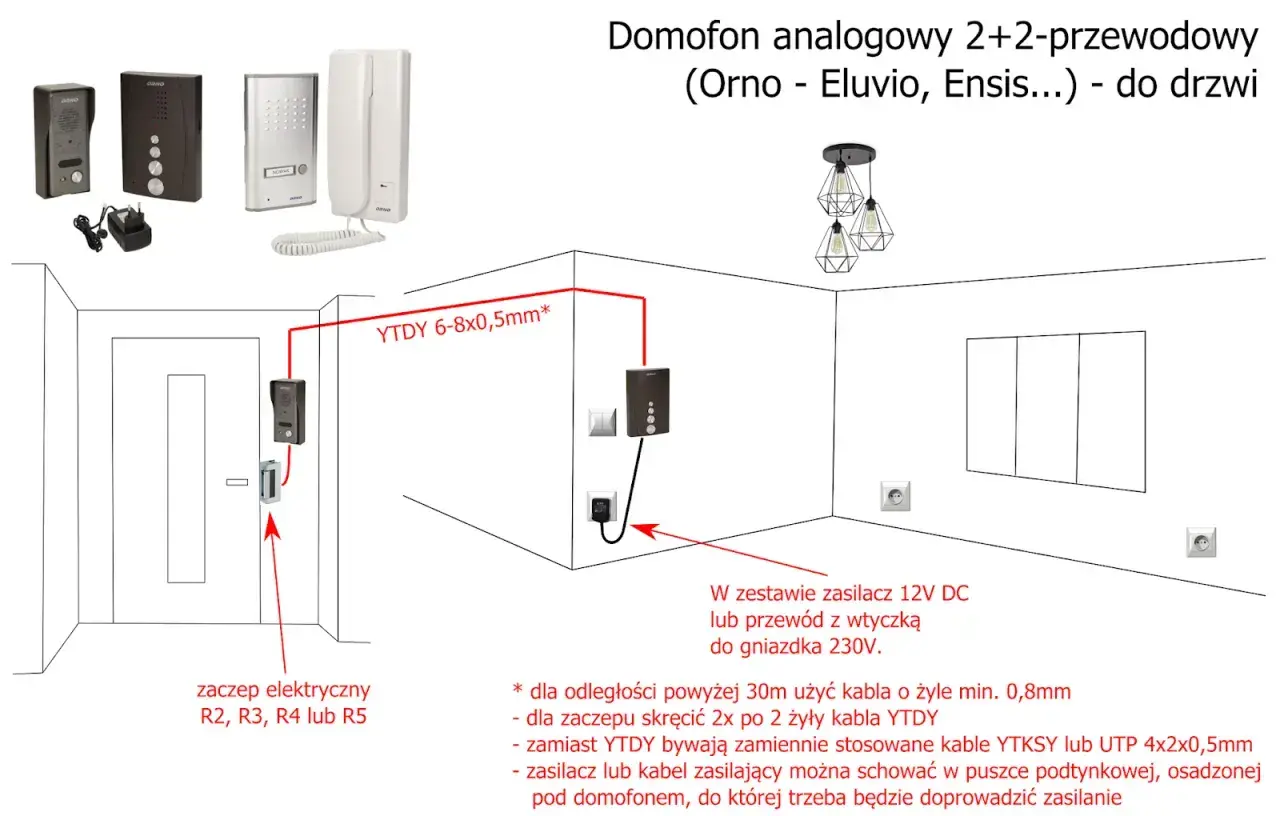

Podłączenie krok po kroku w instalacji analogowej
W analogowym domofonie zawsze zaczynam od rozpisania funkcji przewodów, a dopiero potem łączę je z kolorami. W systemach 4-żyłowych trzy żyły bywają wspólne dla całej instalacji, a czwarta odpowiada za funkcję indywidualną mieszkania. W 5- i 6-żyłowych układach dochodzi więcej separacji między rozmową, wywołaniem i elektrozaczepem, co ułatwia pracę, ale zwiększa ryzyko pomyłki przy montażu.
- Spisz oznaczenia zacisków na unifonie i kasecie zewnętrznej, zanim odkręcisz stare przewody.
- Wyłącz zasilanie domofonu i sprawdź, czy w obwodzie nie zostaje napięcie.
- Połącz funkcje, nie kolory - mikrofon do mikrofonu, głośnik do głośnika, wywołanie do wywołania, wspólny do wspólnego.
- Ustaw zworki, jeśli model ich wymaga, bo to one często decydują o trybie pracy urządzenia.
- Przetestuj otwieranie furtki jeszcze przed zamknięciem puszki i przykręceniem obudowy.
Jeżeli domofon obsługuje także drugą furtkę, bramę albo dodatkowy unifon, sprawdzam to od razu, bo późniejsze dopinanie tych funkcji jest najbardziej czasochłonne. Dobrze zrobiony analog działa przewidywalnie, ale tylko wtedy, gdy na początku nie pomyli się roli żył. Gdy schemat jest już logiczny, kolejny krok to potwierdzenie przewodów miernikiem, a nie sama wiara w opis z pamięci.
Jak sprawdzić przewody miernikiem i nie zgadywać
Jeśli instalacja nie jest opisana, biorę zwykły multimetr z testem ciągłości. Na wyłączonym zasilaniu sprawdzam, która żyła naprawdę dochodzi do konkretnego zacisku, i od razu oznaczam ją taśmą. To zajmuje kilka minut, ale oszczędza godzinę rozbierania wszystkiego po pierwszym nieudanym teście.
- Ustaw miernik na test ciągłości lub niski zakres oporu.
- Odłącz zasilanie całego domofonu przed pomiarem.
- Identyfikuj jedną żyłę naraz i zapisuj wynik od razu po sprawdzeniu.
- Jeśli masz dostęp do obu końców kabla, zewrzyj na chwilę jedną parę po jednej stronie i szukaj jej po drugiej.
- Po rozpoznaniu każdej żyły załóż etykietę lub choćby kawałek taśmy z opisem funkcji.
W praktyce najbardziej mylą te przewody, które wyglądają „ładnie” i równo, bo właśnie wtedy łatwo uwierzyć, że barwa oznacza funkcję. Tymczasem funkcję potwierdza dopiero pomiar albo oznaczenie zacisku. Po identyfikacji żył najczęściej wychodzą błędy, które widać dopiero przy zasilaniu albo pod obciążeniem.
Najczęstsze błędy, które psują działanie domofonu
W instalacjach domofonowych najwięcej awarii nie wynika z samego sprzętu, tylko z błędów połączeń. Część z nich widać od razu, a część dopiero wtedy, gdy furtka ma się otworzyć i napięcie siada pod obciążeniem.
- Ufanie samym kolorom - to najszybsza droga do zamiany mikrofonu z głośnikiem albo wywołania z masą.
- Zbyt cienki przewód do zasilania elektrozaczepu - ACO zwraca uwagę, że dwie żyły ze skrętki mają przekrój około 0,2 mm² każda, czyli ponad 7 razy mniej niż typowe 1,5 mm². Przy ryglu to bardzo często kończy się spadkiem napięcia i słabym otwieraniem.
- Mieszanie starego schematu z nowym urządzeniem - stary unifon i nowy monitor mogą mieć podobne zaciski, ale zupełnie inną logikę połączeń.
- Prowadzenie przewodów razem z 230 V - to proszenie się o zakłócenia, a w skrajnych przypadkach o uszkodzenie elektroniki.
- Brak testu pod obciążeniem - domofon może „gadać” poprawnie, ale nie otwierać furtki, gdy elektrozaczep pobiera prąd.
Jeśli mam wybrać jeden problem, który wraca najczęściej, wskazuję właśnie zbyt cienkie przewody do zasilania. Na stole wszystko wygląda dobrze, a potem przy dłuższej trasie kabel po prostu nie wyrabia. Po usunięciu tych błędów zostaje ostatni ważny krok: zrozumienie, kiedy kolor przestaje pomagać i trzeba wrócić do dokumentacji.
Kiedy kolor przestaje pomagać i trzeba wrócić do dokumentacji
Są instalacje, w których kolor kabli przestaje mieć większe znaczenie. Dotyczy to zwłaszcza systemów 2-żyłowych, wideodomofonów IP oraz starych instalacji po kilku naprawach, gdzie każdy kolejny serwisant zostawił własny układ. W takich przypadkach patrzę na symbole typu A/B, +/-, BUS, IN/OUT albo LAN, a nie na samą barwę żyły.
W praktyce dobrze widać to w nowoczesnych instrukcjach, gdzie instalator ma miejsce na zapisanie własnego kodu kolorów. To rozsądne podejście, bo przy serwisie po latach nikt nie pamięta już, czy zielony przewód był linią wywołania, czy tylko powrotem do elektrozaczepu. Właśnie dlatego w cyfrowych i sieciowych systemach schemat producenta zawsze wygrywa z pamięcią poprzedniego montażysty.
- Jeśli system jest 2-żyłowy, nie zakładaj analogowego układu kolorów.
- Jeśli to IP, sprawdź wymagania dotyczące skrętki, zasilania i kolejności par.
- Jeśli instalacja była już przerabiana, potraktuj kolory tylko jako orientację.
- Jeśli nie zgadza się opis na zaciskach i stan kabli, trzymaj się dokumentacji urządzenia.
Na tym etapie najważniejsze jest jedno: nie walczyć z instalacją, tylko ją odczytać. Gdy system nie chce współpracować „po kolorach”, to znak, że trzeba wrócić do dokumentu, pomiaru i oznaczeń zacisków, a nie do zgadywania. Z takiego podejścia korzysta się potem również przy każdej kolejnej modernizacji.
Co zapisać po montażu, żeby następny serwis był prosty
Po zakończeniu podłączenia zawsze robię jeszcze jedną rzecz: zostawiam sobie ślad po instalacji. W praktyce to oszczędza najwięcej czasu przy kolejnej wymianie unifonu, naprawie ryglem albo rozbudowie o dodatkowy panel. Wystarczy kilka prostych notatek, żeby po latach nie rozbierać wszystkiego od zera.
- Zrób zdjęcie otwartej puszki i widocznych zacisków.
- Opisz taśmą każdą żyłę, nawet jeśli wydaje się oczywista.
- Zapisz model unifonu, kasety i zasilacza.
- Oznacz przewód odpowiedzialny za otwieranie furtki i ewentualną bramę.
- Dopisz, czy instalacja była testowana z elektrozaczepem pod obciążeniem.
Jeśli miałbym zostawić jedną zasadę z tego tematu, to taką: kolor przewodu jest wskazówką, ale funkcja zacisku jest dowodem. Kiedy trzymasz się tej kolejności, domofon da się podłączyć bez chaosu, bez zgadywania i bez kolejnego rozkręcania ściany.
