W instalacjach zasilających liczy się nie tylko przekrój, ale też materiał żyły, rodzaj izolacji, sposób ułożenia i odporność na warunki pracy. Kabel YAKXS łączy aluminiową żyłę z izolacją XLPE i powłoką PVC, dlatego bywa wybierany tam, gdzie potrzebne jest stałe zasilanie wewnątrz budynków, na zewnątrz i w gruncie. W tym tekście rozkładam temat na praktyczne decyzje: co oznacza symbol, jak wygląda budowa, gdzie taki przewód ma sens i jak uniknąć błędów przy zakupie oraz montażu.
Najważniejsze informacje o kablu do stałych instalacji z aluminiową żyłą
- To przewód do stałych instalacji niskiego napięcia 0,6/1 kV, a nie do połączeń ruchomych.
- Aluminiowa żyła, izolacja XLPE i powłoka PVC dają dobry kompromis między masą, ceną i odpornością.
- W praktyce sprawdza się w budynkach, na zewnątrz, w kanałach kablowych i w ziemi, o ile projekt to przewiduje.
- Przy układaniu trzeba pilnować minimalnej temperatury montażu, promienia gięcia i osprzętu do aluminium.
- Dobór przekroju zależy nie tylko od mocy, ale też od długości trasy, sposobu ułożenia i spadku napięcia.
Jak czytać oznaczenie kabla i co z niego wynika
W oznaczeniu tego typu kabla najważniejsze są trzy rzeczy: materiał żyły, rodzaj izolacji i rodzaj powłoki. Litera A wskazuje na aluminium, XS oznacza izolację z polietylenu usieciowanego, a Y odnosi się do powłoki polwinitowej PVC. W praktyce czytam to tak: to przewód do zasilania, zaprojektowany pod trwałą instalację, a nie pod częste zginanie czy przenoszenie.
Jest jeszcze ważny szczegół, który początkujący często pomijają: sam symbol nie wystarcza do zakupu. Trzeba sprawdzić liczbę żył, przekrój, wariant z żyłą ochronną oraz to, czy producent dopuszcza dany sposób ułożenia. Dwa przewody o podobnym oznaczeniu mogą zachowywać się inaczej w rozdzielnicy, w ziemi i na odcinku zasilającym maszynę.
| Element oznaczenia | Znaczenie | Co to daje w praktyce |
|---|---|---|
| A | Żyła aluminiowa | Mniejsza masa i zazwyczaj korzystniejszy koszt materiału, ale trzeba starannie dobrać zaciski i końcówki. |
| XS | Izolacja XLPE | Lepsza odporność termiczna niż w starszych rozwiązaniach opartych wyłącznie na PVC. |
| Y | Powłoka PVC | Zewnętrzna ochrona mechaniczna i środowiskowa, przydatna w typowych instalacjach stałych. |
| żo | Żyła ochronna zielono-żółta | Łatwiejsze prowadzenie przewodu ochronnego w wersjach wielożyłowych. |
| 0,6/1 kV | Napięcie znamionowe | Przewód do sieci i instalacji niskiego napięcia, typowo dla zasilania stałego. |
Jeśli ten kod ma być czytelny, trzeba go od razu przełożyć na zastosowanie. I właśnie do tego przechodzę w następnej sekcji.
Jak zbudowany jest ten przewód i jakie ma parametry
W praktyce ten kabel jest złożony z aluminiowych żył, izolacji XLPE i zewnętrznej powłoki PVC. Producenci oferują żyły okrągłe, sektorowe, jednodrutowe i wielodrutowe, więc konstrukcja może się różnić w zależności od liczby żył i przekroju. To nie jest detal katalogowy dla ciekawskich. Od typu żyły zależy giętkość kabla, jego średnica zewnętrzna i wygoda prowadzenia w trasie.
Najważniejsze parametry, które warto zapamiętać, to: napięcie 0,6/1 kV, temperatura pracy do +90°C, minimalna temperatura układania -5°C i możliwość pracy w instalacjach stałych. W kartach technicznych spotyka się też dopuszczalne temperatury zwarciowe rzędu 250°C dla bardzo krótkiego czasu, ale zawsze sprawdzam to w konkretnej dokumentacji produktu, bo między seriami zdarzają się różnice.
| Parametr | Typowa wartość | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie znamionowe | 0,6/1 kV | Wskazuje, że przewód jest przeznaczony do niskiego napięcia. |
| Temperatura pracy | od -30°C do +90°C | Pomaga ocenić, czy kabel poradzi sobie w trudniejszych warunkach środowiskowych. |
| Minimalna temperatura układania | -5°C | Przy chłodzie kabel łatwiej uszkodzić podczas montażu. |
| Minimalny promień gięcia | 12xD dla wielożyłowych, 15xD dla jednożyłowych | Za ciasne zagięcie może uszkodzić oś przewodu. |
| Średnica zewnętrzna | zależna od przekroju, od kilku do kilkudziesięciu mm | Wpływa na dobór peszli, koryt, dławnic i przepustów. |
W praktyce widzę tu jedną zaletę, która robi różnicę na budowie: aluminiowy przewód jest lżejszy od miedzianego odpowiednika o podobnym zastosowaniu, więc łatwiej go rozwijać, prowadzić i montować na dłuższych trasach. To jednak nie zwalnia z ostrożności przy zakończeniach i przyłączeniach, bo aluminium wymaga porządnego osprzętu.
Gdzie ten przewód sprawdza się najlepiej
Ten typ kabla ma sens wszędzie tam, gdzie instalacja ma być stała i pracować długo bez częstych zmian. Najbardziej oczywiste zastosowania to zasilanie budynków, instalacje zewnętrzne, kanały kablowe, trasy w ziemi oraz odcinki prowadzone w pomieszczeniach technicznych. Z punktu widzenia praktyka to właśnie kabel „od zasilania”, a nie „od podłączania urządzeń na biurku”.
W projektach przemysłowych taki przewód bywa używany do lokalnych sieci zasilających, połączeń w zakładach, a także do prowadzenia energii między źródłem a rozdzielnią. Dobrze sprawdza się tam, gdzie potrzebna jest solidna trasa o przewidywalnych warunkach pracy. Nie jest natomiast pierwszym wyborem tam, gdzie przewód ma być wielokrotnie zginany, przenoszony albo narażony na ciągłe ruchy mechaniczne.
- Dobry wybór przy stałym zasilaniu domu, hali, budynku gospodarczego lub odcinka w gruncie.
- Dobry wybór przy dłuższych trasach, gdzie znaczenie ma masa przewodu i wygoda prowadzenia.
- Dobry wybór w miejscach, gdzie kabel ma pracować latami bez częstego demontażu.
- Słabszy wybór dla aplikacji ruchomych i miejsc, gdzie przewód jest stale zginany.
Jeśli planujesz prowadzenie w ziemi, nie patrz wyłącznie na sam kabel. Równie ważne są podsypka, głębokość ułożenia, oznaczenie trasy i ochrona mechaniczna tam, gdzie przejazd lub prace ziemne są realnym ryzykiem. To właśnie w tym miejscu wiele instalacji wygrywa albo przegrywa na lata, więc warto przejść od zastosowania do właściwego doboru przekroju.
Jak dobrać przekrój i wariant do swojej instalacji
Przekrój nie powinien wynikać z intuicji ani z zasady „wezmę trochę grubszy i będzie dobrze”. Najpierw patrzę na prąd obciążenia, potem na długość trasy, spadek napięcia, sposób ułożenia i temperaturę otoczenia. Dopiero na końcu wybieram przekrój oraz liczbę żył. W praktyce to ważniejsze niż sama nazwa kabla, bo źle dobrany przekrój potrafi zepsuć nawet dobry projekt.
- Określ obciążenie i charakter pracy odbioru, bo inne wymagania ma linia do domu, a inne zasilanie maszyny czy rozdzielni pomocniczej.
- Policz długość trasy, bo przy dłuższym odcinku rośnie znaczenie spadku napięcia.
- Sprawdź sposób ułożenia, bo kabel w ziemi, w korycie i w wiązce ma inną obciążalność.
- Dobierz liczbę żył do układu sieci i ochrony, zamiast później ratować się prowizorką.
- Zweryfikuj osprzęt do aluminium, szczególnie końcówki, zaciski i dławnice.
| Sytuacja | Na co patrzeć | Co zwykle decyduje o wyborze |
|---|---|---|
| Długi odcinek zasilający | Spadek napięcia i przekrój | Im dłuższa trasa, tym większe znaczenie ma właściwy zapas przekroju. |
| Układanie w ziemi | Odporność mechaniczna i sposób ochrony trasy | Potrzebna jest nie tylko poprawna izolacja, ale też dobrze wykonany wykop. |
| Kilka kabli obok siebie | Wzajemne nagrzewanie | Wiązki i koryta obniżają obciążalność, więc trzeba to uwzględnić w obliczeniach. |
| Rozdzielnica i zakończenia | Osprzęt do aluminium | Tu najczęściej wychodzą błędy montażowe, nie na samym odcinku kablowym. |
Jeżeli instalacja ma mieć zapas na przyszłość, nie kieruję się wyłącznie tym, co „powinno wystarczyć dziś”. Sprawdzam, czy za rok albo dwa nie dojdzie kolejny odbiornik, ładowarka, pompa czy fragment automatyki. Właśnie wtedy rozsądny dobór przekroju oszczędza drugi remont.
Najczęstsze błędy, które wychodzą dopiero po czasie
Najbardziej kosztowne błędy przy tym kablu zwykle nie dotyczą samego produktu, tylko sposobu jego użycia. Pierwszy klasyk to zakup bez sprawdzenia liczby żył i wariantu z żyłą ochronną. Drugi to montaż w zbyt niskiej temperaturze albo zbyt ciasne gięcie, które później daje mikrouszkodzenia izolacji. Trzeci to traktowanie aluminium jak „gorszej wersji miedzi” i podłączanie go byle jakimi zaciskami.
- Złe zakończenie żyły prowadzi do grzania zacisku i luzowania połączenia.
- Za mały promień gięcia uszkadza kabel jeszcze przed uruchomieniem instalacji.
- Brak analizy trasy kończy się spadkiem napięcia większym niż zakładano.
- Ignorowanie temperatury układania zwiększa ryzyko pęknięcia lub osłabienia powłoki.
- Brak kompatybilnego osprzętu do aluminium potrafi zepsuć całą linię, mimo dobrego kabla.
Na gruncie praktyki elektroinstalacyjnej powtarzam jedną rzecz bardzo często: kabel rzadko zawodzi sam z siebie. Zawodzi raczej sposób jego doboru, zakończenia albo ułożenia. To prowadzi już wprost do pytania, kiedy aluminium jest rozsądniejsze niż miedź, a kiedy lepiej dopłacić do innego rozwiązania.

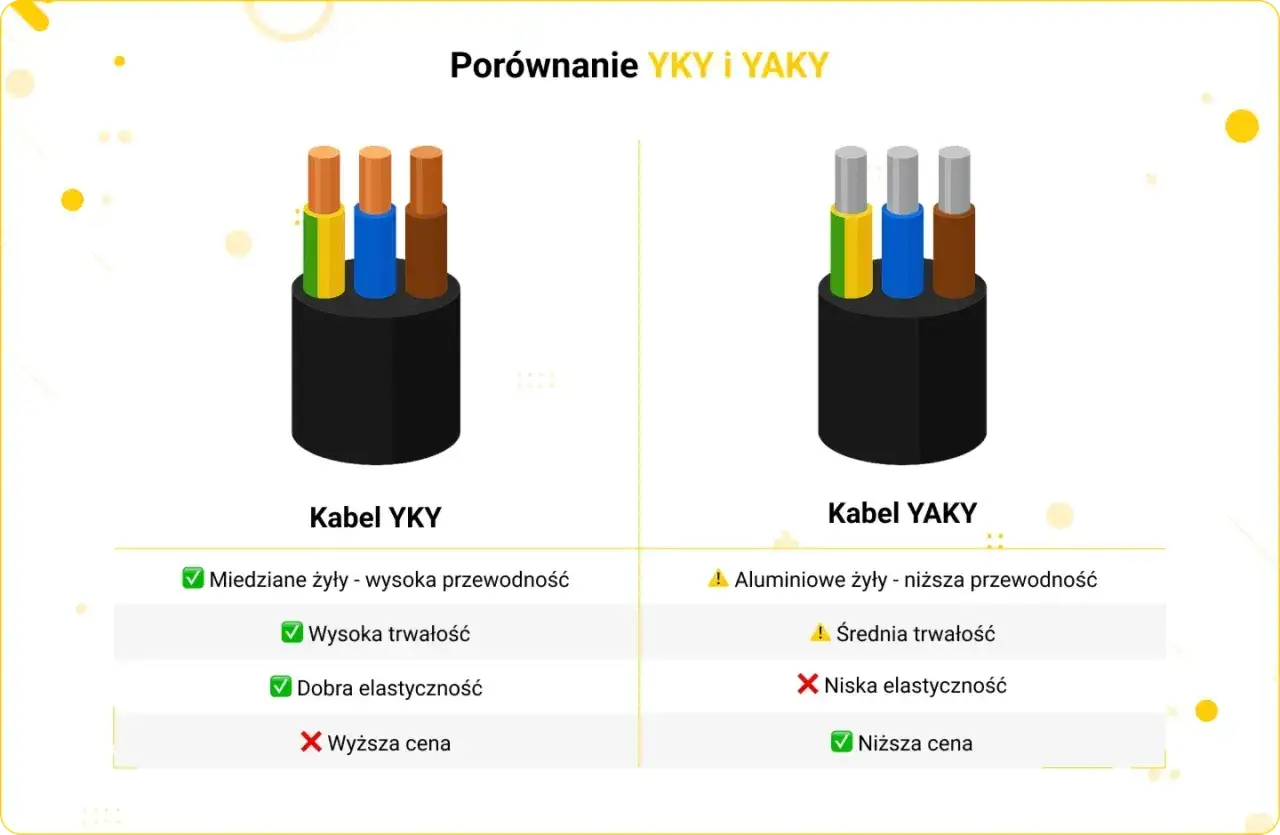

Kiedy aluminium wygrywa, a kiedy lepiej postawić na miedź
Nie ma jednego zwycięzcy dla wszystkich instalacji. Aluminium zwykle wygrywa tam, gdzie liczy się niższa masa, duża ilość metrażu i sensowny koszt całej linii. Miedź bywa wygodniejsza tam, gdzie przestrzeń jest ograniczona, a liczy się mniejszy przekrój, łatwiejsze zakończenie i większa elastyczność w ciasnych miejscach.
| Kryterium | Przewód aluminiowy XLPE/PVC | Przewód miedziany |
|---|---|---|
| Masa | Zwykle niższa | Wyższa |
| Przekrój przy tym samym obciążeniu | Zazwyczaj większy | Zazwyczaj mniejszy |
| Osprzęt i zakończenia | Wymaga większej dyscypliny montażowej | Często prostsze w typowych instalacjach |
| Długie trasy | Dobry wybór, jeśli projekt jest policzony od początku | Dobry wybór, ale zwykle mniej korzystny wagowo |
| Mała przestrzeń w rozdzielnicy | Może być trudniej | Zwykle łatwiej |
Jeśli miałbym sprowadzić wybór do jednego zdania, powiedziałbym tak: aluminium jest bardzo rozsądne w stałych, dobrze zaprojektowanych liniach zasilających, a miedź bywa lepsza tam, gdzie priorytetem jest kompaktowość i prostszy montaż w ciasnym miejscu. To nie jest walka „lepsze kontra gorsze”, tylko dopasowanie materiału do zadania.
Co sprawdzić przed zamówieniem, żeby nie przepłacić za poprawki
Zanim zamówisz bęben, sprawdź trzy rzeczy: czy instalacja rzeczywiście ma być stała, czy trasa jest liczona pod odpowiedni przekrój i czy osprzęt końcowy jest przygotowany pod aluminium. Do tego dochodzi jeszcze zwykła logistyka: długość odcinka, średnica zewnętrzna, masa i sposób transportu. To są szczegóły, które na papierze wyglądają banalnie, a na budowie potrafią zatrzymać całą ekipę.
Jeśli potrzebujesz krótkiej zasady roboczej, stosuję ją tak: najpierw projekt i warunki ułożenia, potem przekrój, na końcu zamówienie. Tylko taka kolejność daje realną kontrolę nad instalacją. W kablach z aluminiową żyłą nie opłaca się improwizować, bo poprawki po montażu zwykle kosztują więcej niż porządny dobór na starcie.
W dobrze wykonanej instalacji ten przewód robi dokładnie to, czego od niego oczekujesz: przenosi energię pewnie, bez nadmiernej masy i bez zbędnych komplikacji. Jeśli podejdziesz do niego jak do elementu całego systemu, a nie tylko do „rolki kabla”, decyzja będzie po prostu bezpieczniejsza i bardziej opłacalna.
