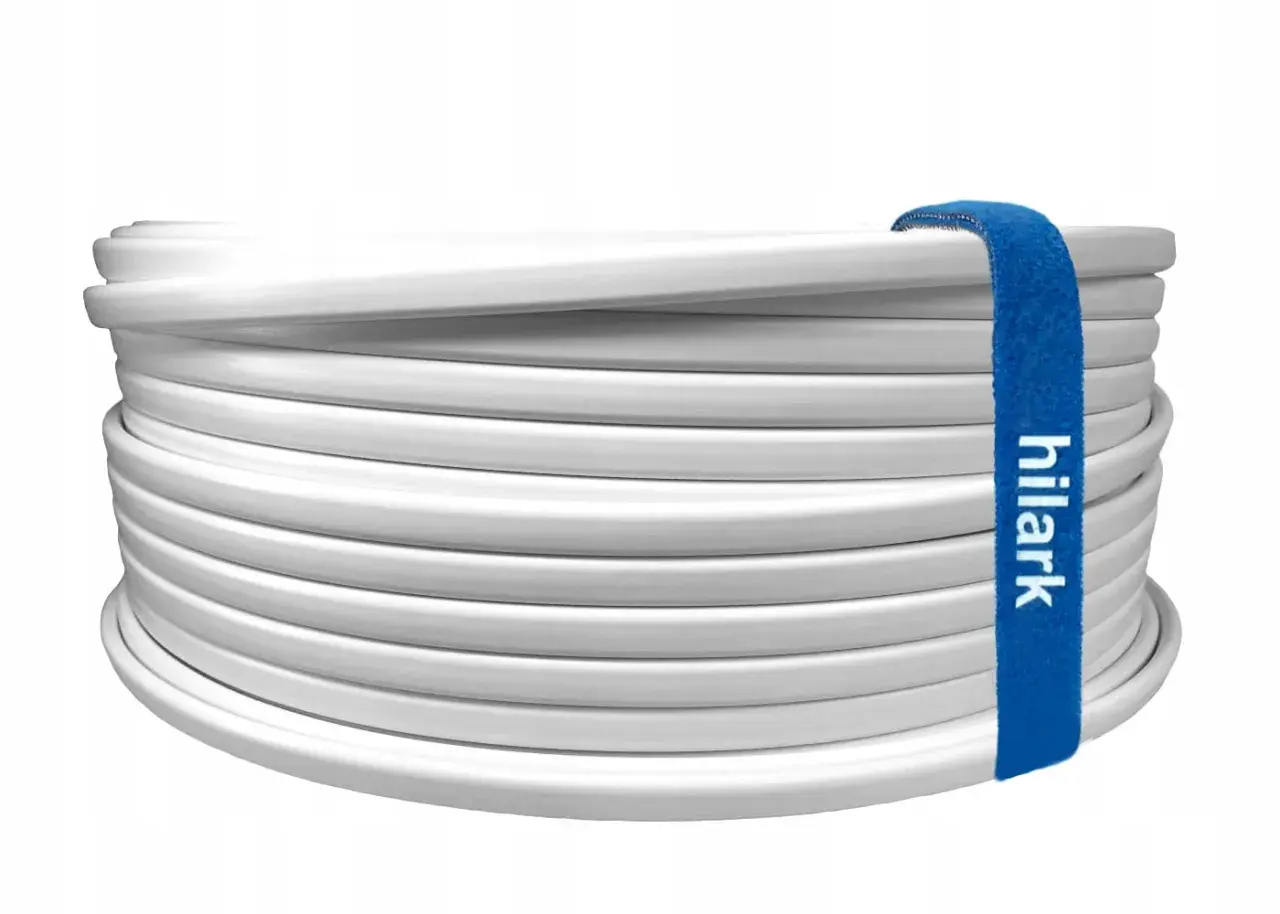

Najważniejsze fakty o przewodzie płaskim do instalacji
- To przewód do stałych instalacji wewnętrznych, najczęściej układany pod tynkiem lub w bruzdach ściennych.
- Ma miedziane, jednodrutowe żyły i izolację PVC, więc jest sztywniejszy niż przewody giętkie.
- Płaski profil ułatwia prowadzenie go w płytkich trasach i porządkowanie przewodów w ścianie.
- 3x1,5 mm² zwykle wybiera się do oświetlenia, a 3x2,5 mm² do obwodów gniazdowych.
- Nie jest to kabel do sprzętów ruchomych ani do każdego montażu natynkowego bez sprawdzenia warunków producenta.
- Na cenę najmocniej wpływają przekrój, marka, długość rolki i miejsce zakupu.
Co oznacza oznaczenie na przewodzie
Oznaczenie YDYp da się rozebrać na kilka prostych części i to naprawdę pomaga, bo od razu wiadomo, z czym masz do czynienia. W praktyce chodzi o przewód z miedzianymi żyłami jednodrutowymi, w izolacji i powłoce z PVC, o płaskim profilu.
| Symbol | Znaczenie | Co to daje w praktyce |
|---|---|---|
| Y | Izolacja z polwinitu PVC | Typowe, trwałe rozwiązanie do instalacji stałych |
| D | Żyła miedziana jednodrutowa | Przewód jest sztywniejszy i trzyma trasę w ścianie |
| Y | Powłoka z PVC | Dodatkowa osłona mechaniczna i izolacyjna |
| p | Kształt płaski | Łatwiejsze układanie w płytkich bruzdach i pod tynkiem |
| żo | Żyła ochronna zielono-żółta | Wersja z przewodem ochronnym PE do obwodów wymagających uziemienia |
W kartach katalogowych spotkasz też parametry typu 450/750 V oraz zakres pracy od około -40°C do +70°C. To dobry sygnał, że mówimy o przewodzie do stałej instalacji, a nie o czymś do swobodnego wyginania i przenoszenia. Skoro symbolika jest jasna, przejdę do praktyki i pokażę, gdzie ten przewód naprawdę ma sens.
Gdzie taki przewód sprawdza się najlepiej
Najczęściej widzę go w domach, mieszkaniach, biurach i lokalach usługowych, czyli wszędzie tam, gdzie instalacja ma być poprowadzona na stałe. Płaski profil szczególnie dobrze pasuje do tras podtynkowych, bruzd ściennych, płytkich kanałów i miejsc, w których liczy się porządek oraz niewielka głębokość ułożenia.
| Miejsce zastosowania | Czy ma sens | Dlaczego |
|---|---|---|
| Pod tynkiem i w bruzdach | Tak | Płaski profil dobrze układa się w ścianie i nie wymaga dużo miejsca |
| Instalacje oświetleniowe | Tak | To bardzo typowy scenariusz dla obwodów o mniejszym obciążeniu |
| Obwody gniazdowe | Tak, ale po właściwym doborze przekroju | Najczęściej używa się tu większego przekroju niż przy oświetleniu |
| Trasy natynkowe | Tak, jeśli tak przewiduje projekt | Sprawdza się tam, gdzie kabel ma być prowadzony w uporządkowany sposób |
| Sprzęt ruchomy i przedłużacze | Nie | To przewód instalacyjny, a nie kabel do częstego zginania i przenoszenia |
Ja patrzę na to prosto: jeśli trasa jest stała i przewód ma „zniknąć” w ścianie albo w kontrolowanym kanale, przewód płaski zwykle wygrywa wygodą montażu. Jeśli natomiast instalacja ma iść w rurce, przez długie odcinki albo w miejscach wymagających większej elastyczności, lepiej rozważyć inny typ. Z takiego podziału wynika już, kiedy przewód płaski jest trafionym wyborem, a kiedy lepiej sięgnąć po inny wariant.
Jak dobrać przekrój i liczbę żył
Największy błąd przy zakupie polega na myśleniu, że „prawie każdy taki sam” da radę. W instalacjach budynkowych znaczenie mają trzy rzeczy: przekrój żył, liczba żył i to, do jakiego obwodu przewód ma trafić. Dopiero wtedy można sensownie mówić o wyborze.
| Wariant | Typowe zastosowanie | Na co zwrócić uwagę |
|---|---|---|
| 3x1,5 mm² | Obwody oświetleniowe | To najczęstszy wybór tam, gdzie obciążenie jest umiarkowane i przewód prowadzi do lamp, opraw albo łączników |
| 3x2,5 mm² | Obwody gniazdowe | Lepszy wybór tam, gdzie podłączasz sprzęty o większym poborze mocy i chcesz większy zapas |
| 4x1,5 mm² | Układy sterowania, schodowe, bardziej rozbudowane obwody świetlne | Przydaje się tam, gdzie potrzebujesz dodatkowej żyły do sterowania lub łączeń |
| 5x2,5 mm² | Rozbudowane trasy i układy z większą liczbą przewodów roboczych | Wybór zależy już mocno od projektu i konkretnego odbiornika |
Przy doborze nie patrzę wyłącznie na zwyczaj z budowy, tylko na obciążenie, długość trasy, sposób ułożenia i zabezpieczenie nadprądowe. To ważne, bo przy dłuższych odcinkach sam przekrój 1,5 mm² może okazać się za mały nawet tam, gdzie intuicyjnie wydaje się wystarczający. Jeśli trasa jest dłuższa albo instalacja ma być bardziej rozbudowana, warto dać sobie margines, zamiast liczyć na „jakoś będzie”. Skoro wybór przekroju zależy od zastosowania, naturalnie pojawia się pytanie, czym ten przewód różni się od innych popularnych kabli.
Czym różni się od przewodu YDY i innych kabli
W praktyce nie chodzi o to, który kabel jest „lepszy”, tylko który lepiej pasuje do konkretnej trasy. Płaski przewód instalacyjny i jego okrągły odpowiednik pełnią podobną rolę, ale zachowują się inaczej podczas montażu. Do tego dochodzą jeszcze przewody giętkie, które wielu osobom mylą się z instalacyjnymi, choć służą do zupełnie innych zadań.
| Typ przewodu | Budowa | Najlepsze zastosowanie | Główna zaleta |
|---|---|---|---|
| Przewód płaski | Sztywne żyły, płaski profil | Bruzdy, podtynkowo, płytkie trasy | Oszczędza miejsce i łatwo go ułożyć w ścianie |
| Przewód okrągły | Sztywne żyły, przekrój okrągły | Rurki, peszle, bardziej klasyczne trasy | Lepiej znosi przeciąganie i prowadzenie w osłonach |
| Przewód giętki | Wiele cienkich drucików w żyłach | Sprzęt ruchomy, podłączenia urządzeń, przewody przyłączeniowe | Duża elastyczność przy częstym zginaniu |
Najprostsza reguła, której sam się trzymam, brzmi tak: płaski przewód wybieram wtedy, gdy ważna jest płytka trasa i porządek w ścianie, a okrągły wtedy, gdy lepiej sprawdzi się prowadzenie w osłonie lub rurce. Przewodu giętkiego nie traktuję jako zamiennika instalacyjnego pod tynkiem, bo on ma zupełnie inną rolę. To prowadzi prosto do najczęstszych błędów, bo właśnie przy podobnych nazwach i „z grubsza takich samych” kablach ludzie najczęściej się potykają.
Najczęstsze błędy przy zakupie i montażu
Najwięcej problemów widzę nie przy samym ułożeniu przewodu, tylko na etapie decyzji zakupowej. Ktoś bierze „coś podobnego”, bo cena wygląda lepiej, a później okazuje się, że przekrój, liczba żył albo typ kabla nie pasują do obwodu. To potem oznacza poprawki, a w instalacji elektrycznej poprawki są drogie i niepotrzebne.
- Mylenie przewodu instalacyjnego z giętkim i używanie złego typu do stałej instalacji.
- Zbyt mały przekrój względem obciążenia, szczególnie przy obwodach gniazdowych.
- Brak żyły ochronnej tam, gdzie obwód jej wymaga.
- Zbyt ciasne zagięcia i wciskanie przewodu „na siłę” w małą przestrzeń.
- Ignorowanie promienia gięcia - producenci często podają wartość rzędu 6 x średnica zewnętrzna przewodu, więc łuk nie powinien być ostry jak zagięcie kabla do ładowarki.
- Zakładanie, że każdy wariant nadaje się na zewnątrz albo do wilgotnego pomieszczenia bez sprawdzenia karty produktu.
- Patrzenie tylko na cenę rolki, bez porównania ceny za metr i jakości producenta.
Ja zawsze uczulam na jeszcze jedną rzecz: przewód do stałej instalacji powinien mieć przewidzianą trasę, a nie być „upychany” tam, gdzie akurat zostało miejsce. Nawet najlepszy kabel nie naprawi złego prowadzenia. Jeśli montaż ma być bezproblemowy, przewód trzeba dobrać pod trasę, nie pod ostatnią wolną szczelinę w ścianie. Na końcu zostaje już tylko budżet, a tu różnice potrafią być zaskakująco duże.
Ile kosztuje i co wpływa na cenę
Ceny przewodów instalacyjnych potrafią się mocno różnić między sklepami, dlatego porównuję je zawsze w przeliczeniu na metr. W aktualnych ofertach rolka 100 m przewodu 3x1,5 mm² kosztuje mniej więcej od 342 do 630 zł, a 3x2,5 mm² bywa wyraźnie droższa, na przykład w jednej z aktualnych ofert widziałem cenę 526,44 zł za 100 m. To wystarczająco duża rozpiętość, żeby nie kupować „w ciemno”.
| Parametr | Przykładowy zakres | Co to oznacza dla kupującego |
|---|---|---|
| 3x1,5 mm², 100 m | Około 342-630 zł | Najbardziej typowy wariant do oświetlenia, ale ceny zależą od producenta i sklepu |
| 3x2,5 mm², 100 m | Około 526 zł i więcej | Zwykle droższy, bo ma większy przekrój i częściej trafia do obwodów gniazdowych |
| Marka i jakość wykonania | Duży rozrzut | Różnice w cenie nie zawsze wynikają tylko z przekroju, ale też z renomy producenta |
| Długość rolki | Najczęściej 100 m | Większa rolka często daje lepszą cenę za metr, ale wymaga sensownego zużycia na inwestycji |
Jeśli mam wskazać jedną praktyczną zasadę, to tę: nie porównuj samych rolek, tylko cenę za metr i parametry techniczne. W instalacji domowej różnica kilku złotych na metrze przy większej liczbie obwodów szybko zamienia się w realną kwotę. Zostaje więc ostatni krok: co sprawdzić przed zakupem, żeby nie wracać do tego samego miejsca po poprawki.
Co jeszcze warto sprawdzić przed zakupem
Przed zamówieniem przewodu robię krótką checklistę i polecam to samo każdemu, kto robi instalację w domu albo podczas większego remontu. Dzięki temu kupujesz dokładnie to, czego potrzebujesz, zamiast tłumaczyć się później z brakującej żyły albo zbyt małego przekroju.
- Sprawdź, czy przewód ma odpowiednią liczbę żył do danego obwodu.
- Zweryfikuj, czy potrzebujesz wersji z żyłą ochronną PE.
- Ustal, czy trasa będzie pod tynkiem, w bruździe, w osłonie czy natynkowo.
- Porównaj przekrój z planowanym obciążeniem, a nie tylko z tym, co „zwykle się daje”.
- Dodaj zapas długości 10-15% na dojścia do puszek, rozdzielnicy i ewentualne korekty trasy.
- Sprawdź kartę produktu, zwłaszcza jeśli instalacja ma trafić do miejsca wilgotnego albo nietypowego.
Jeżeli mam zamknąć ten temat jednym zdaniem, to powiedziałbym tak: w instalacji budynkowej liczy się nie tylko sam przewód, ale to, czy pasuje do obwodu, sposobu ułożenia i planowanego obciążenia. Dobrze dobrany płaski przewód robi swoją robotę po cichu przez lata, a źle dobrany wraca jako kosztowny problem. W praktyce to właśnie ta różnica decyduje, czy instalacja będzie po prostu poprawna, czy naprawdę wygodna i bezpieczna.
