Dobry system ochrony odgromowej nie zaczyna się od pręta na dachu, tylko od zrozumienia, jak działa piorunochron i co naprawdę chroni w domu. W praktyce liczą się trzy rzeczy: bezpieczne przechwycenie wyładowania, sprawne odprowadzenie energii do gruntu i ochrona elektroniki przed przepięciami. Poniżej rozkładam ten temat na części, tak żeby dało się podjąć rozsądną decyzję przy budowie, remoncie albo przeglądzie istniejącego budynku.
Najważniejsze rzeczy o ochronie budynku przed wyładowaniami
- Ochrona odgromowa to nie tylko element na dachu, ale cały układ: zwody, przewody odprowadzające, uziom i zabezpieczenie przeciwprzepięciowe.
- W typowym domu jednorodzinnym o potrzebie montażu decyduje analiza ryzyka, a nie sama zasada „każdy budynek musi ją mieć”.
- Największą różnicę robi poprawny projekt i ciągłość połączeń, bo przypadkowy montaż daje tylko pozorne bezpieczeństwo.
- Sam system zewnętrzny nie wystarcza do ochrony elektroniki - potrzebne są też ograniczniki przepięć w rozdzielnicy.
- Przegląd instalacji wykonuje się co najmniej raz na 5 lat, a po remoncie dachu lub montażu fotowoltaiki warto zrobić go wcześniej.
Czym jest ochrona odgromowa i co faktycznie robi w budynku
W praktyce chodzi o to, żeby energia wyładowania nie szukała drogi przez przypadkowe elementy domu, tylko została przejęta przez zaprojektowany układ i bezpiecznie sprowadzona do ziemi. Taki system ma chronić nie tylko dach i konstrukcję, ale też ludzi, instalację elektryczną oraz sprzęty podłączone do sieci. Dlatego nie traktuję go jak „dodatku”, tylko jak element bezpieczeństwa całego budynku.
Najprościej rzecz ujmując, dobrze działający układ robi trzy rzeczy naraz: przechwytuje wyładowanie, odprowadza prąd piorunowy i ogranicza skutki przepięć wewnątrz budynku. Sam metalowy element na dachu nie rozwiązuje problemu, jeśli nie ma ciągłości połączeń, uziemienia i ochrony przeciwprzepięciowej w rozdzielnicy.
W polskich warunkach taki system projektuje się na podstawie analizy ryzyka i odpowiednich norm dla ochrony odgromowej. To właśnie dlatego jeden dom będzie jej potrzebował bardziej niż inny, choć z zewnątrz oba mogą wyglądać podobnie. Z takiego układu wynika też prosta zasada: najpierw trzeba wiedzieć, z czego system się składa, a dopiero potem oceniać, kiedy ma sens.
Z czego składa się system ochrony
Dobrze zaprojektowana instalacja odgromowa ma kilka współpracujących ze sobą części. Jeśli brakuje jednej z nich, całość nadal może wyglądać poprawnie, ale przy burzy przestaje działać tak, jak powinna. Najczęściej rozbijam ten temat na cztery elementy.
| Element | Rola | Częsty błąd |
|---|---|---|
| Zwody | Przejmują wyładowanie w kontrolowanym miejscu na dachu | Zbyt mały zasięg ochrony albo przypadkowe rozmieszczenie |
| Przewody odprowadzające | Odprowadzają prąd piorunowy do uziomu | Zbyt długa, kręta trasa i ostre załamania |
| Uziom | Rozprasza energię w gruncie | Brak pomiaru i dokumentacji po wykonaniu |
| Ograniczniki przepięć | Chronią instalację i elektronikę wewnątrz budynku | Brak SPD mimo dużej liczby urządzeń elektronicznych |

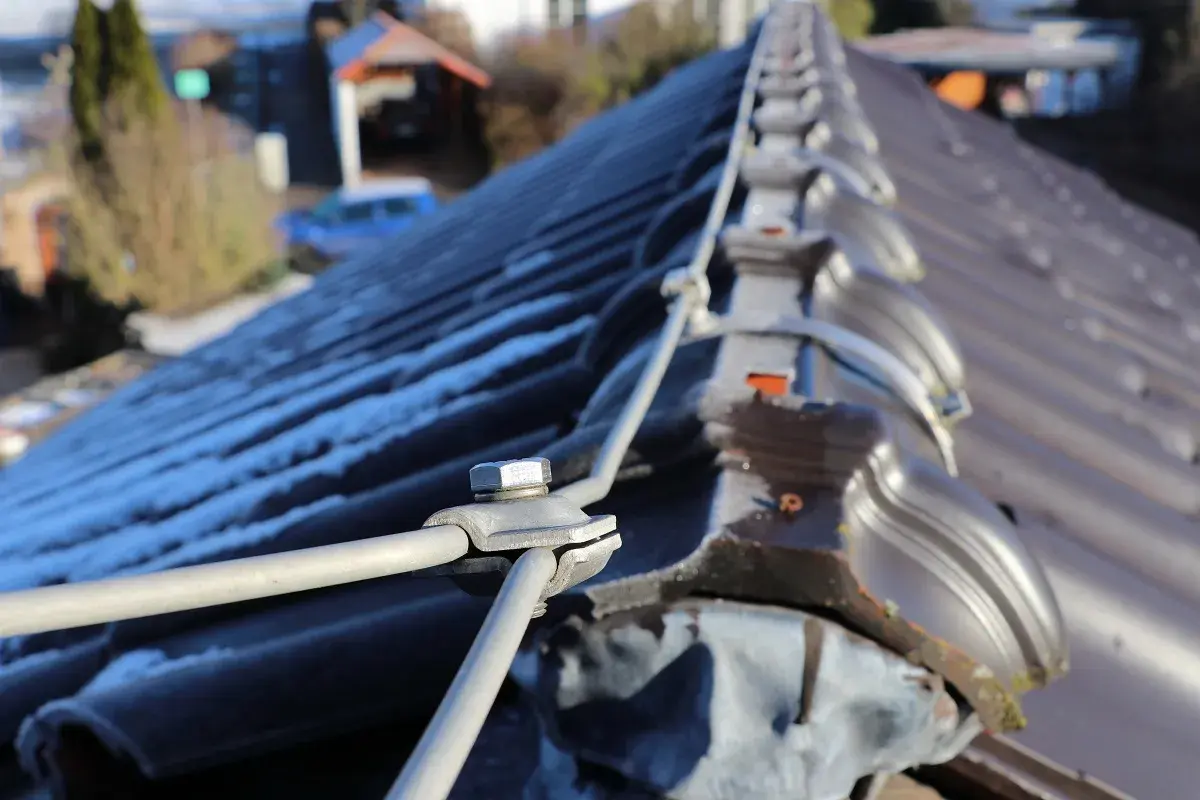

Zwody na dachu
Zwody to część, która ma przejąć uderzenie pioruna. Mogą być ułożone na dachu w formie przewodów, siatki albo elementów wykorzystujących metalowe części konstrukcji. W praktyce ich zadaniem nie jest „przyciąganie” wyładowania, tylko stworzenie kontrolowanego punktu przejęcia energii.
Przewody odprowadzające
To droga, którą prąd piorunowy schodzi z dachu do uziomu. Tu liczy się możliwie krótka, logiczna trasa i dobre mocowanie. Zbyt długie obejścia, ostre załamania czy prowizoryczne prowadzenie po elewacji podnoszą ryzyko niebezpiecznych różnic potencjałów.
Uziemienie
Uziom rozprasza energię w gruncie. W nowych domach często wykorzystuje się uziom fundamentowy, bo jest trwały i zwykle bardzo dobry elektrycznie, ale ostateczny dobór zależy od projektu i warunków gruntu. Tu nie ma miejsca na przypadek: uziom ma być sprawdzony pomiarowo, a nie tylko „zrobiony na oko”.
Przeczytaj również: Jak uziemić panele fotowoltaiczne, aby uniknąć niebezpieczeństw i kosztów
Ograniczniki przepięć
Jeśli w domu jest dużo elektroniki, ten element ma ogromne znaczenie. Ogranicznik przepięć, czyli SPD, chroni instalację wewnętrzną przed skokami napięcia, które pojawiają się nawet wtedy, gdy piorun nie trafi bezpośrednio w budynek. I właśnie dlatego same elementy na dachu nie wystarczą, jeśli chcesz ochronić piec, router, automatykę bramy czy sprzęt RTV.
W dobrze zaplanowanym domu wszystkie te części pracują razem. Jeśli rozumiesz ten podział, łatwiej ocenisz, czy wykonawca proponuje pełen system, czy tylko jego widoczną część. Kiedy już to widać, naturalnie pojawia się następne pytanie: w jakich budynkach taka ochrona jest naprawdę potrzebna.
Kiedy dom powinien mieć instalację odgromową
Nie zakładam z góry, że każdy dom jednorodzinny musi mieć ochronę odgromową. W praktyce decydują wysokość budynku, jego położenie, konstrukcja dachu, otoczenie i ilość elektroniki, która ma być bezpieczna po burzy. Zbyt pochopny montaż oznacza niepotrzebny koszt, ale zbyt lekceważące podejście może skończyć się o wiele drożej.
| Sytuacja budynku | Ocena ryzyka | Co bym zrobił |
|---|---|---|
| Dom wolnostojący na otwartym terenie | Wysoka ekspozycja na wyładowania | Zleciłbym analizę ryzyka i bardzo serio rozważył pełną ochronę |
| Dom w zwartej zabudowie, niższy od otoczenia | Zwykle mniejsza ekspozycja | Sprawdziłbym, czy instalacja jest potrzebna przy projekcie albo remoncie |
| Dom z fotowoltaiką, anteną, klimatyzacją na dachu | Więcej wrażliwych punktów i większe ryzyko przepięć | Zaplanowałbym ochronę od razu, razem z instalacjami technicznymi |
| Budynek wysoki lub o dużej powierzchni | Wysokie ryzyko i większa odpowiedzialność za bezpieczeństwo | Projekt bez dyskusji, z pełną dokumentacją i pomiarami |
W praktyce największy sens ma analiza wykonana jeszcze przed budową albo przed większym remontem dachu. Jeśli dopiero planujesz panele PV, nową blachę, maszt antenowy albo rozbudowę automatyki domowej, warto sprawdzić ochronę wcześniej, bo późniejsze dopisywanie instalacji zwykle kosztuje więcej i daje więcej komplikacji. Skoro wiadomo już, kiedy system ma sens, pozostaje pytanie, jak go poprawnie wykonać.
Jak wygląda montaż i czego nie robić na własną rękę
Dobry montaż nie zaczyna się od wiercenia w dachu, tylko od oględzin, projektu i dopasowania rozwiązania do bryły budynku. Właśnie tu najłatwiej odróżnić fachową robotę od prowizorki, która „jakoś wygląda”, ale nie ma potwierdzenia w pomiarach. Ja zawsze zaczynam od pytania: którędy prąd ma zejść, gdzie będzie uziom i jak ochronić instalację wewnętrzną.
- Ocena budynku i otoczenia, czyli wysokości, dachu, instalacji technicznych i ryzyka wyładowań.
- Dobór klasy ochrony oraz zaprojektowanie trasy zwodów i przewodów odprowadzających.
- Wykonanie uziomu i połączenia z główną szyną uziemiającą, czyli GSU.
- Montaż połączeń wyrównawczych, które łączą metalowe elementy budynku do wspólnego potencjału.
- Instalacja ograniczników przepięć w rozdzielnicy i sprawdzenie całego układu pomiarami.
- Sporządzenie protokołu i dokumentacji, bo bez tego trudno później ocenić stan instalacji po remoncie albo burzy.
Nie polecam montażu „na oko”, zwłaszcza gdy dach jest już wykończony albo budynek ma dużo elementów metalowych. Najczęstsze błędy to zbyt mała liczba przewodów odprowadzających, przypadkowe obejścia wokół lukarn i kominów, brak połączeń wyrównawczych oraz montaż bez pomiaru ciągłości. Po prawidłowym montażu temat nie znika, bo zostaje jeszcze koszt i późniejsza eksploatacja.
Ile kosztuje wykonanie i przegląd
Cena zależy głównie od bryły domu, materiału, wysokości, dostępu do dachu i tego, czy instalację da się zrobić od razu na etapie budowy. Prosta połać i uziom fundamentowy są zwykle tańsze niż modernizacja starego domu z rozbudowanym dachem, fotowoltaiką i dużą liczbą obróbek blacharskich. W praktyce najwięcej kosztują nie same elementy, tylko robocizna, poprawne prowadzenie przewodów i późniejsze pomiary.
| Zakres | Orientacyjny koszt | Co najbardziej zmienia cenę |
|---|---|---|
| Projekt i analiza ryzyka | Około 500-1500 zł | Wielkość budynku, złożoność dachu, dokumentacja |
| Kompletna instalacja w typowym domu jednorodzinnym | Około 4000-8000 zł | Materiał, liczba przewodów, wysokość domu, dostęp do połaci |
| Ograniczniki przepięć w rozdzielnicy | Około 300-1000 zł | Klasa SPD, liczba faz, marka i układ rozdzielnicy |
| Przegląd i pomiary okresowe | Około 250-500 zł | Liczba punktów pomiarowych, region, zakres protokołu |
W prostych domach koszty bywają bliżej dolnej granicy, a przy modernizacji starego budynku szybko rosną. Najtańsza instalacja nie jest automatycznie dobrą instalacją, jeśli oszczędza się na uziomie, połączeniach albo zabezpieczeniu rozdzielnicy. Nawet najlepiej wykonany system wymaga jednak kontroli, a to właśnie przeglądy najczęściej pokazują błędy po remontach i modernizacjach.
Przeglądy, naprawy i błędy, które widuję najczęściej
Właściciele domów często pamiętają o przeglądzie komina czy kotła, a ochronę odgromową zostawiają na później. To błąd, bo kontrola instalacji elektrycznej i odgromowej jest częścią regularnej dbałości o budynek, a nie dodatkiem „na wszelki wypadek”. Co najmniej raz na 5 lat trzeba sprawdzić stan połączeń, osprzętu, zabezpieczeń, uziemień i ciągłość działania całego układu.
Po mojej stronie lista rzeczy do sprawdzenia wygląda zwykle tak:
- stan połączeń i zacisków po zimie oraz po silnych burzach,
- ciągłość przewodów po ociepleniu, wymianie pokrycia lub naprawie elewacji,
- zgodność instalacji z aktualnym układem dachu i dołożonymi urządzeniami,
- stan ograniczników przepięć w rozdzielnicy,
- dostępność dokumentacji i protokołów z pomiarów.
Najczęstsze błędy, które potem wychodzą w praktyce, są zaskakująco powtarzalne:
- przerwanie ciągłości instalacji podczas wymiany dachu bez ponownego sprawdzenia pomiarów,
- łączenie różnych metali bez uwzględnienia korozji i kompatybilności materiałowej,
- zasłonięcie złączy kontrolnych ociepleniem lub elewacją,
- brak ochrony przeciwprzepięciowej mimo rozbudowanej elektroniki w domu,
- traktowanie przeglądu jako formalności, a nie realnej kontroli bezpieczeństwa.
Jeśli instalacja była ruszana przy remoncie, po montażu fotowoltaiki albo po wymianie pokrycia, nie czekałbym do kolejnego terminu pięcioletniego. W takich sytuacjach rozsądniej jest wykonać dodatkowy przegląd od razu i mieć pewność, że system nadal działa tak, jak powinien. Na końcu zostaje już tylko prosta rzecz: kilka szybkich kontroli przed sezonem burzowym.
Co sprawdzić w domu, zanim zacznie grzmieć
Przed burzowym okresem robię krótki, praktyczny przegląd, bo to wystarcza, żeby wyłapać większość problemów zanim zrobi się głośno. Najbardziej opłaca się zacząć od rzeczy, które są łatwo dostępne i nie wymagają rozbierania połowy dachu.
- Sprawdź, czy złącza kontrolne są dostępne i nie zostały zasłonięte po remoncie.
- Upewnij się, że ograniczniki przepięć w rozdzielnicy mają prawidłowy status pracy.
- Zobacz, czy po montażu paneli PV, anteny lub klimatyzacji instalacja była zaktualizowana.
- Przy budowie dopilnuj uziomu fundamentowego i połączeń wyrównawczych jeszcze przed zamknięciem prac.
- Przechowuj protokoły pomiarów razem z dokumentacją budynku, bo po kilku latach to naprawdę ułatwia życie.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: nie kupuj samego zestawu na dach, tylko dopilnuj projektu, uziemienia, połączeń wyrównawczych i ograniczników przepięć. Dopiero taki komplet realnie zwiększa bezpieczeństwo domu, a nie tylko dobrze wygląda na zdjęciach z odbioru.
