Ten mały element potrafi decydować o tym, czy zasilacz pracuje stabilnie, silnik rusza bez szarpnięcia, a układ elektroniczny nie gubi się od zakłóceń. Poniżej wyjaśniam, czym jest kondensator, jak działa w praktyce, jakie ma odmiany i na co patrzeć przy wymianie lub doborze zamiennika.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- To element, który magazynuje energię w polu elektrycznym między dwiema okładkami oddzielonymi dielektrykiem.
- W praktyce liczą się nie tylko mikrofarady, ale też napięcie pracy, ESR, temperatura i biegunowość.
- Różne odmiany mają różne zadania: jedne nadają się do filtracji, inne do wysokich częstotliwości, a jeszcze inne do zasilaczy.
- W domu spotkasz je przede wszystkim w zasilaczach, wentylatorach, sprzęcie audio i układach przeciwzakłóceniowych.
- Przy wymianie nie wystarczy dobrać „podobny” element. Trzeba dobrać właściwy typ i zachować bezpieczny margines napięcia.

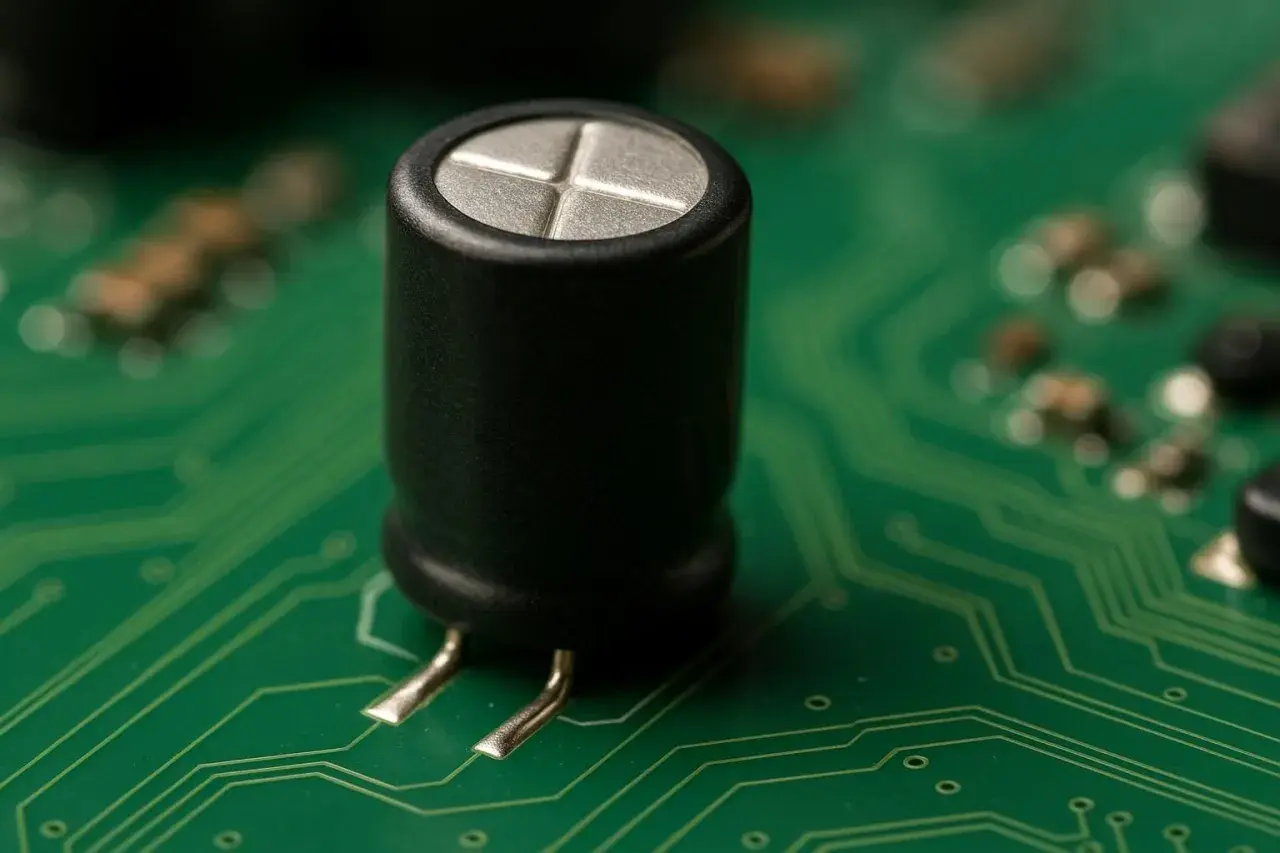

Jak działa ten element i od czego zależy pojemność
W uproszczeniu chodzi o dwie przewodzące okładki oddzielone izolatorem, czyli dielektrykiem. Gdy podłączasz je do źródła napięcia, ładunek gromadzi się po obu stronach, a energia zostaje zapisana w polu elektrycznym między okładkami. To dlatego po odłączeniu zasilania układ może jeszcze przez chwilę pracować albo trzymać ustawienia.
Najważniejsza zależność jest prosta: im większa pojemność, tym więcej ładunku można zgromadzić przy tym samym napięciu. W praktyce liczy się też napięcie pracy, bo energia rośnie z kwadratem napięcia. Jeśli podbijasz je dwukrotnie, zgromadzona energia rośnie czterokrotnie, więc margines bezpieczeństwa nie jest detalem, tylko podstawą.
Pojemność opisuje wzór C = Q/V, czyli ilość ładunku przypadająca na jednostkę napięcia. W realnych układach wpływ mają także powierzchnia okładek, odległość między nimi i materiał dielektryka. Ja zwykle patrzę na to tak: większa powierzchnia i lepszy dielektryk sprzyjają większej pojemności, a większy odstęp działa w drugą stronę.
Przy prądzie stałym po naładowaniu element prawie blokuje dalszy przepływ, a przy zmiennym przepuszcza składowe zależnie od częstotliwości. To dlatego w filtrach zasilania działa inaczej niż w prostych układach czasowych. Dla mnie to praktyczny skrót myślowy: im wyższa częstotliwość, tym łatwiej sygnał „przechodzi” przez ten element.
Żeby go dobrać bez zgadywania, trzeba zejść z teorii do parametrów użytkowych.
Jakie parametry są naprawdę ważne przy wyborze
W sklepie łatwo skupić się wyłącznie na mikrofaradach, ale to za mało. Gdy dobieram zamiennik, zawsze sprawdzam kilka rzeczy naraz, bo dopiero ich zestaw mówi, czy element będzie działał poprawnie i długo.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Pojemność | Wartość podawana w F, μF, nF lub pF | Decyduje o tym, ile ładunku element może zgromadzić i jak zachowuje się w układzie |
| Napięcie znamionowe | Maksymalne napięcie pracy | Powinno być co najmniej równe oryginałowi, a w zasilaczach warto zostawić zapas |
| Tolerancja | Odchyłka od wartości nominalnej | W timerach i filtrach precyzyjnych ma większe znaczenie niż w prostych układach wygładzania |
| ESR | Zastępcza rezystancja szeregowa | Im niższa, tym lepiej w zasilaczach impulsowych i przy dużych tętnieniach |
| Prąd tętnień | Prąd zmienny, jaki element może bezpiecznie znosić | Zbyt duży prąd grzeje element i skraca jego żywotność |
| Temperatura pracy | Zakres, w którym element zachowuje parametry | W ciepłych obudowach i zasilaczach starzenie zachodzi szybciej |
| Biegunowość | Dotyczy elementów spolaryzowanych | Odwrotne podłączenie może skończyć się uszkodzeniem |
W praktyce najczęściej przegrywa nie sama pojemność, tylko ESR albo zbyt niskie napięcie znamionowe. To ważne zwłaszcza w urządzeniach, które pracują długo i pod obciążeniem, bo tam słabszy zamiennik potrafi działać „na stole”, a psuć się po kilku tygodniach w docelowym układzie.
Kiedy rozumiesz już parametry, łatwiej odróżnić odmiany, które z wierzchu wyglądają podobnie.

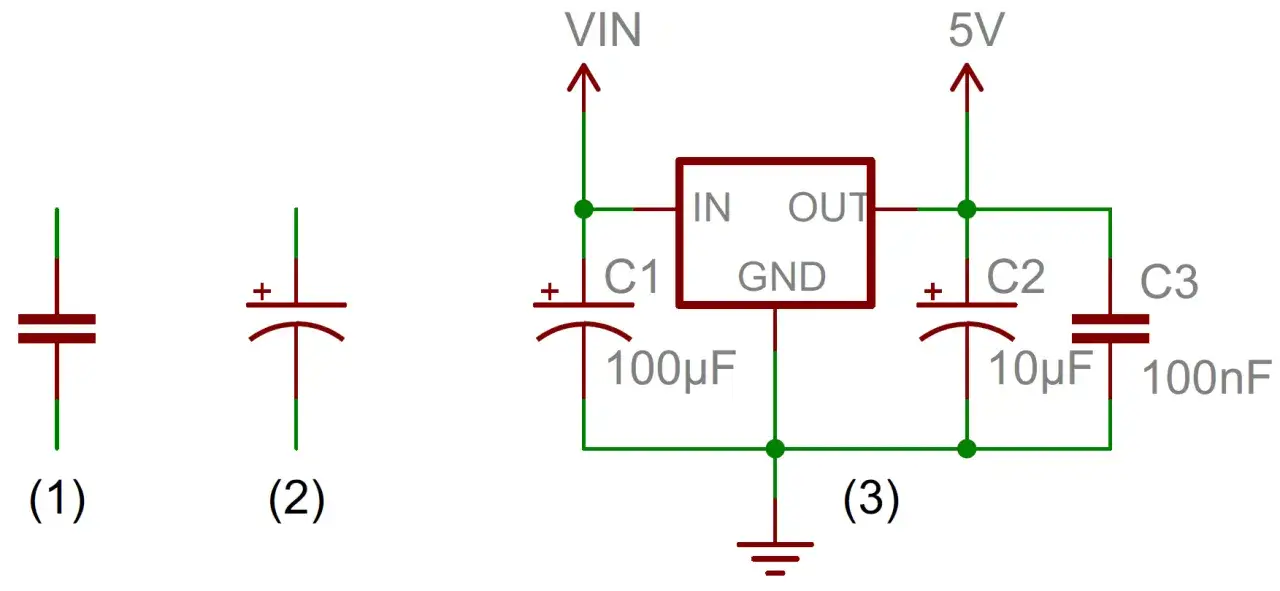

Najczęściej spotykane typy i do czego służą
Różne odmiany nie są wymienne jeden do jednego. W warsztacie i domowej elektronice najczęściej spotkasz kilka rodzin, z których każda ma trochę inne mocne strony. Ja traktuję je jak narzędzia: każde ma swoje miejsce, ale nie każde nadaje się do wszystkiego.
| Typ | Cechy | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|---|
| Ceramiczny | Mały, tani, dobry dla wysokich częstotliwości | Odsprzęganie zasilania, filtrowanie zakłóceń, układy logiczne | Zwykle mniejsze pojemności, a w niektórych klasach także mniejsza stabilność parametrów |
| Elektrolityczny | Duża pojemność przy rozsądnej cenie | Wygładzanie napięcia, magazynowanie energii, zasilacze | Jest spolaryzowany, ma większy ESR i starzeje się szybciej w wysokiej temperaturze |
| Foliowy | Stabilny, małe straty, dobre zachowanie przy AC | Audio, snubbery, obwody czasowe, aplikacje impulsowe | Bywa większy i droższy od elektrolitycznego o podobnej pojemności |
| Tantalowy | Kompaktowy i dość stabilny | Miniaturowa elektronika, układy wymagające zwartej zabudowy | Wymaga ostrożności przy przepięciach i poprawnej polaryzacji |
Jeśli coś ma pracować w zasilaczu impulsowym, zwykła zamiana „na tę samą pojemność” bywa błędem. W filtrze zakłóceń albo torze audio liczy się dielektryk, ESR i zachowanie przy częstotliwości, nie tylko wartość nadrukowana na obudowie.
Właśnie dlatego warto spojrzeć na typ zastosowania, a dopiero potem na sam nadruk.
Gdzie spotkasz go w domu i w warsztacie
W domu ten element najczęściej siedzi tam, gdzie trzeba wygładzić napięcie, odsiać zakłócenia albo pomóc silnikowi ruszyć bez szarpnięcia. W praktyce wcale nie jest egzotycznym detalem z elektroniki, tylko częścią, która bardzo często decyduje o tym, czy sprzęt działa cicho, stabilnie i przewidywalnie.
- Zasilacze impulsowe - wygładzają napięcie po prostowaniu i tłumią tętnienia. Gdy wysychają, urządzenie zaczyna się resetować, piszczeć albo działać niestabilnie.
- Silniki jednofazowe i wentylatory - pomagają w rozruchu lub przesunięciu fazy. Bez właściwego elementu silnik może buczeć, wolno startować albo w ogóle nie ruszyć.
- Sprzęt audio - odcina składową stałą, wpływa na filtrację i barwę. Tu często lepiej sprawdza się wersja foliowa niż elektrolityczna.
- Filtry przeciwzakłóceniowe - ograniczają szpilki i zakłócenia z sieci. W tych miejscach trzeba pilnować klasy bezpieczeństwa, a nie tylko pojemności.
- Układy czasowe i podtrzymanie zasilania - pozwalają uzyskać opóźnienie, reset albo krótkie podtrzymanie pamięci i ustawień.
W praktyce awaria rzadko wygląda spektakularnie. Częściej objawia się mruganiem LED-ów, głośniejszą pracą zasilacza, słabszym rozruchem wentylatora albo losowymi restartami urządzenia. To dobry trop diagnostyczny, bo prowadzi prosto do obwodu, w którym element przestał robić swoją robotę.
Skoro już wiesz, gdzie pojawia się najczęściej, czas zobaczyć, jak bezpiecznie go wymieniać.
Jak bezpiecznie wymienić lub sprawdzić zamiennik
Ja zaczynam od odczytania oznaczeń, a dopiero potem szukam zamiennika. Sam rozmiar obudowy bywa mylący, bo dwa podobne elementy mogą mieć zupełnie inne parametry pracy i zupełnie inną trwałość.
- Sprawdź pojemność, napięcie i biegunowość - to absolutne minimum. Jeśli element jest spolaryzowany, odwrotne podłączenie jest błędem, którego nie warto testować.
- Dobierz napięcie z zapasem - wartość zamienna powinna mieć napięcie co najmniej takie jak oryginał, a w zasilaczach dobrze zostawić dodatkowy margines, zwykle około 20-30%.
- Nie mieszaj typów bez powodu - ceramiczny, foliowy i elektrolityczny nie są automatycznie zamienne. W układach sieciowych trzeba trzymać się tej samej klasy bezpieczeństwa.
- Sprawdź ESR i prąd tętnień - w zasilaczach i układach z dużym obciążeniem to często ważniejsze niż sama pojemność.
- Rozładuj element przed pracą - najlepiej przez rezystor, a nie przez zwarcie metalowym narzędziem. To bezpieczniejsze dla układu i dla osoby serwisującej.
- Zmierz poza układem, jeśli masz wątpliwości - wlutowany element często daje mylący odczyt, bo inne podzespoły wpływają na wynik.
Jeżeli wymieniasz część w zasilaczu, nie zakładaj, że „większa pojemność” automatycznie oznacza lepszy efekt. W niektórych układach może zmienić rozruch, obciążyć prostownik albo rozjechać parametry filtracji. W serwisie najgorsze są właśnie takie pozornie rozsądne skróty.
Następny krok to rozpoznanie objawów zużycia i typowych pomyłek, bo to one najczęściej prowadzą do złego zakupu.
Objawy zużycia i błędy, które najczęściej psują efekt
Zużycie da się często zauważyć gołym okiem, ale nie zawsze. Ja zwracam uwagę zarówno na wygląd, jak i na zachowanie sprzętu, bo dopiero razem dają sensowny obraz sytuacji.
| Objaw | Co zwykle oznacza | Co warto sprawdzić |
|---|---|---|
| Wybrzuszona górna część obudowy lub wyciek | Przegrzanie, starzenie albo uszkodzenie wewnętrzne | Stan zasilacza, temperaturę pracy i pozostałe elementy w tej samej gałęzi |
| Sprzęt resetuje się lub działa niestabilnie | Spadek pojemności lub wzrost ESR | Tor zasilania i elementy filtrujące |
| Zasilacz piszczy albo buczy | Zakłócenia, przeciążenie lub pogorszenie filtracji | Prąd tętnień i kondycję filtrów po stronie wtórnej |
| Silnik tylko buczy, ale nie startuje | Problem z obwodem rozruchowym | Właściwy typ i pojemność elementu pomocniczego |
| LED-y migają lub przygasają | Za słaba filtracja albo niestabilne zasilanie | Wygładzanie napięcia i stan zasilacza |
Najczęstsze błędy są powtarzalne. Pierwszy to kupowanie części wyłącznie po wartości pojemności. Drugi to ignorowanie ESR, zwłaszcza w zasilaczach impulsowych. Trzeci to montaż bez sprawdzenia biegunowości, jeśli element jest spolaryzowany. Czwarty to założenie, że fizycznie podobna obudowa oznacza zgodność elektryczną.
Bywa też odwrotnie: ktoś wymienia część i nie widzi poprawy, bo problem leży w sąsiednim układzie, a nie w samym elemencie. Dlatego w praktyce najlepiej działa spokojna diagnostyka, a nie wymiana „na chybił trafił”. Z tego zostaje już tylko zestaw zasad, które warto mieć pod ręką przed pierwszym zakupem.
Co warto zapamiętać, zanim kupisz pierwszy zamiennik
Jeśli miałbym sprowadzić cały temat do kilku decyzji, powiedziałbym tak: najpierw patrz na pojemność i napięcie, potem na typ, a dopiero na końcu na rozmiar i cenę. W obwodach zasilania liczą się jeszcze ESR, prąd tętnień i temperatura pracy, bo to one najczęściej decydują o trwałości.
- Nie wybieraj części tylko po wyglądzie obudowy.
- W zasilaczach zostawiaj zapas napięcia, zamiast pracować na granicy.
- W układach sieciowych trzymaj się właściwej klasy bezpieczeństwa.
- Przy elementach spolaryzowanych pilnuj biegunowości bez wyjątków.
- Jeśli sprzęt pracuje w wysokiej temperaturze, szukaj wersji o lepszej trwałości, a nie najtańszej opcji.
Po takim podejściu ten pozornie prosty komponent przestaje być tajemniczą częścią na płytce, a staje się przewidywalnym narzędziem do filtracji, rozruchu i magazynowania energii. I właśnie to daje największą przewagę podczas naprawy: mniej zgadywania, więcej kontroli i dużo mniejsze ryzyko kosztownej pomyłki.
