Czujnik ruchu i wyłącznik: schemat połączenia krok po kroku

Fabian Dudek 11 września 2024 Zaktualizowano: 2 lipca 2026

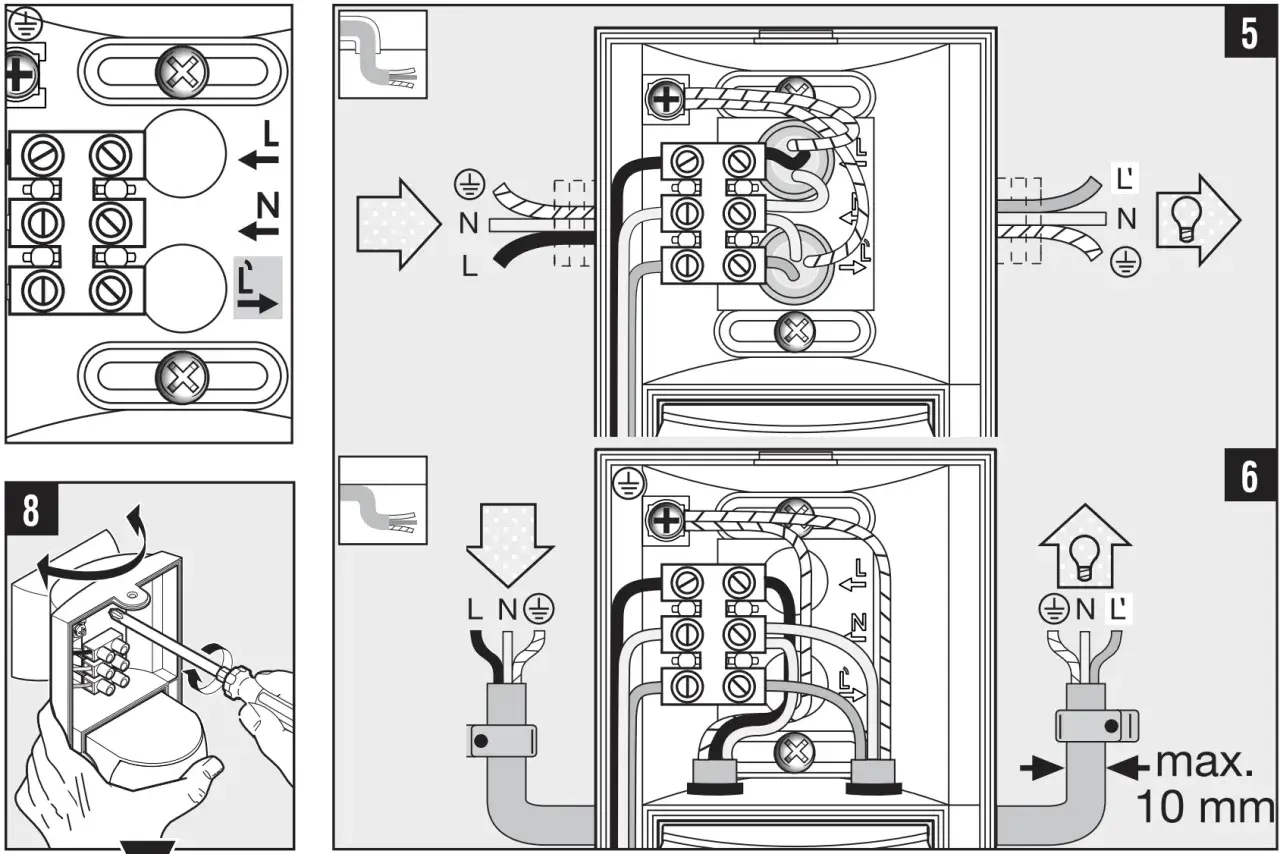

Schemat podłączenia czujnika ruchu i wyłącznika. Ilustracje pokazują połączenia przewodów fazowego (L), neutralnego (N) i ochronnego (uziemienie).

Spis treści

Automatyczne światło przy wejściu potrafi działać bez zarzutu tylko wtedy, gdy schemat jest prosty i logiczny. Problem zaczyna się w chwili, gdy do jednego obwodu trzeba dołożyć ręczne sterowanie, obejście czujki albo drugi punkt włączania. Wtedy liczy się nie sam rysunek połączeń, lecz to, czy układ będzie stabilny, bezpieczny i dopasowany do miejsca montażu.

Najpewniejszy układ traktuje czujnik jako sterownik lampy, a wyłącznik jako wybór trybu

  • Czujnik ruchu 230 V najczęściej pracuje na zaciskach L, N i wyjściu do obciążenia, więc przewód neutralny zwykle musi dotrzeć do samej czujki.
  • Łącznik schodowy lub bistabilny może przełączać lampę między trybem automatycznym i ręcznym, zamiast odcinać czujnik od zasilania.
  • Czujnik PIR najlepiej reaguje na ruch przecinający pole widzenia, a czujnik mikrofalowy lepiej radzi sobie z przeszkodami, ale częściej łapie niepożądane wzbudzenia.
  • Instalacja elektryczna musi spełniać wymagania przepisów i norm, a producent urządzenia powinien udostępniać schemat podłączenia dla konkretnego modelu.

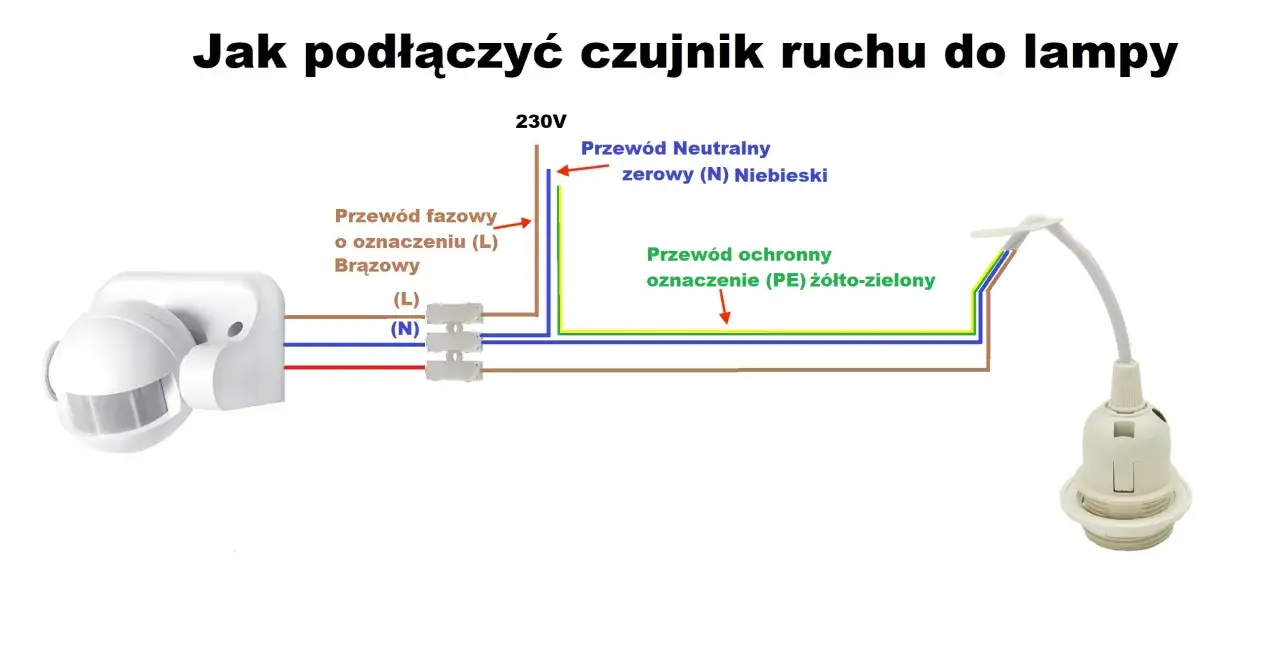

Schemat podłączenia czujnika ruchu do lampy: przewód fazowy (brązowy), neutralny (niebieski) i ochronny (żółto-zielony) łączą się z lampą.

Jak wygląda schemat, który naprawdę działa?

Najprostszy i najczęściej poprawny układ prowadzi zasilanie do czujnika, a z jego wyjścia zasila lampę. W praktyce oznacza to, że czujka dostaje stałe L i N, a dopiero jej styk wyjściowy podaje fazę na oprawę. Taki układ jest zgodny z podejściem opisanym przez producentów czujników, którzy podkreślają, że schemat z instrukcji urządzenia ma pierwszeństwo przed ogólną intuicją montażową, zwłaszcza przy zasilaniu 230 V AC (F&F).

W takim obwodzie PE nie przechodzi przez czujnik, tylko trafia bezpośrednio do oprawy lub metalowych elementów wymagających ochrony. To rozróżnienie jest ważne, bo wiele błędów bierze się z mieszania przewodu roboczego z ochronnym albo z prób „przepuszczenia wszystkiego” przez jeden łącznik. Jeżeli do lampy ma dojść także stałe zasilanie lub obejście ręczne, to przełączanie wykonuje się po stronie sterowania, a nie przez przypadkowe przepinanie żył.

Zapamiętaj: Czujnik ruchu zwykle nie jest „wpięty za wyłącznikiem” w sensie potocznym. Najczęściej to on steruje lampą, a łącznik jedynie wybiera, czy światło ma działać automatycznie, czy ręcznie.

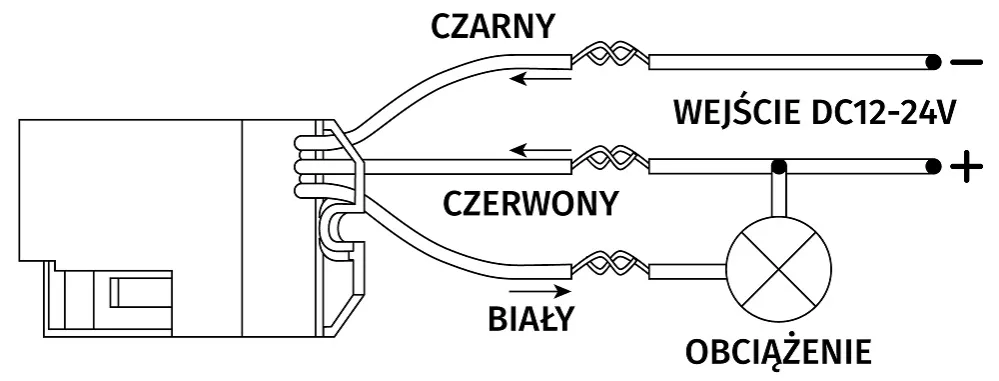

Standardowy obwód

W typowym układzie z czujką i jedną lampą zasilanie trafia do czujnika ruchu, a z jego wyjścia wychodzi przewód do odbiornika. Taki schemat sprawdza się w korytarzu, przy wejściu, w garażu i przy klatce schodowej, o ile czujka widzi strefę ruchu, a lampa mieści się w dopuszczalnym obciążeniu. To właśnie ten wariant jest najbardziej odporny na późniejsze pomyłki użytkownika, bo nie wymaga pamiętania o ręcznym załączaniu po każdym przejściu.

W praktyce warto patrzeć nie tylko na symbol na obudowie, ale też na opis zacisków. W większości modeli spotyka się oznaczenia L, N oraz wyjście typu L1, A albo O. Ten detal decyduje o tym, czy faza idzie do czujki, czy do lampy, i czy układ w ogóle ruszy po zamknięciu puszki.

Układ z obejściem ręcznym

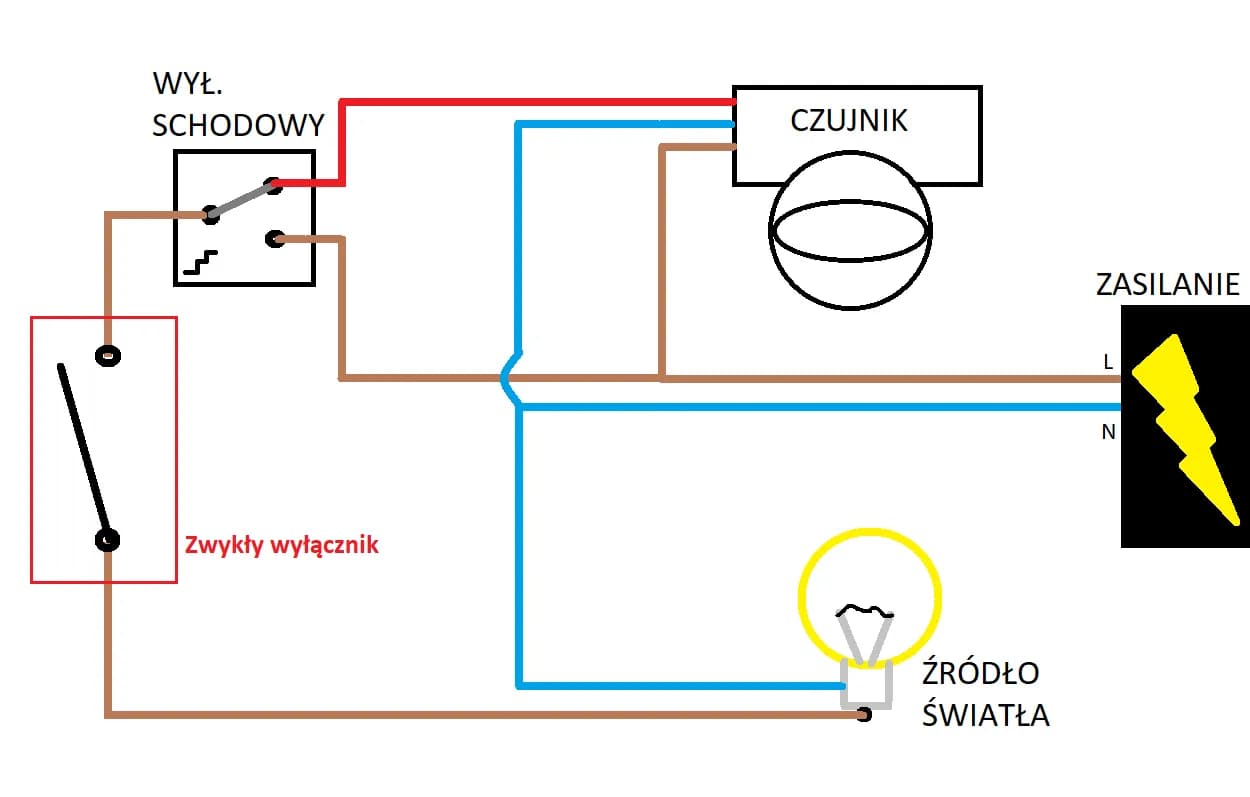

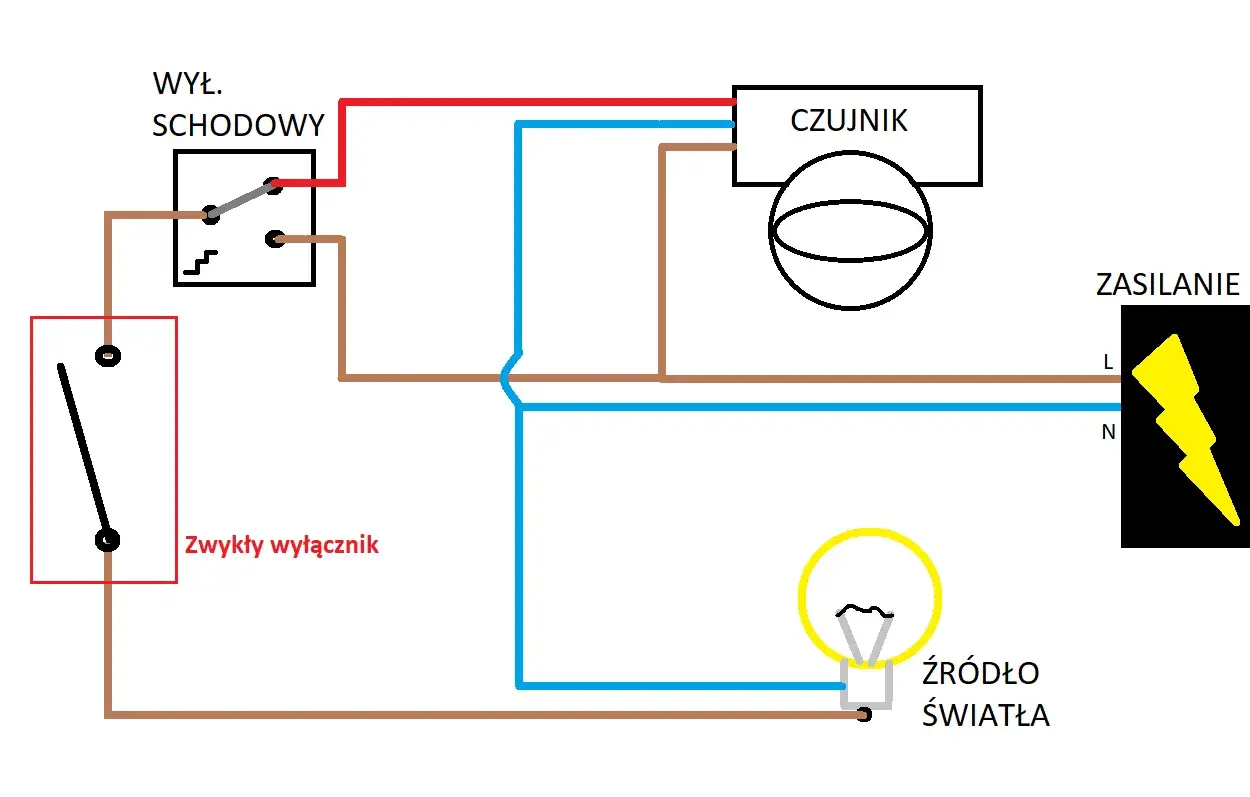

Jeżeli ma być dostępny tryb „światło stale”, łącznik nie powinien odcinać czujki od zasilania, tylko przełączać tor lampy. Producent F&F opisuje rozwiązanie, w którym czujka pozostaje stale zasilana, a łącznik schodowy wybiera, czy oprawa dostaje sygnał z czujnika, czy z toru stałego. To praktyczniejsze niż wyłączanie całej czujki, bo urządzenie nie traci zasilania i nie trzeba każdorazowo od nowa czekać na inicjalizację.

Taki układ ma sens szczególnie tam, gdzie raz potrzebna jest automatyka, a raz światło ma świecić bez przerw, na przykład podczas prac w garażu, przy wnoszeniu rzeczy albo w trakcie dłuższego przebywania w pomieszczeniu. Zamiast dorabiać chaotyczne mostki w puszce, lepiej od razu wybrać osprzęt, który przewiduje taką funkcję. To oszczędza miejsce, upraszcza serwis i zmniejsza ryzyko błędnego przepięcia przewodów.

Kiedy lepszy jest przekaźnik bistabilny

Przy dwóch i większej liczbie punktów sterowania często wygodniejszy okazuje się przekaźnik bistabilny niż klasyczna kombinacja przełączników. F&F zwraca uwagę, że oświetlenie schodowe z czujnikiem ruchu można łączyć zarówno z tradycyjnymi łącznikami schodowymi, jak i z rozwiązaniem bistabilnym, a wybór zależy między innymi od liczby żył w instalacji (F&F).

W mieszkaniu z jedną puszką i krótkim odcinkiem przewodów prostszy bywa klasyczny łącznik schodowy. W starszych domach, gdzie układ przewodów jest mniej elastyczny, bistabilny przekaźnik potrafi uprościć trasę prowadzenia kabli i lepiej połączyć automatykę z ręcznym sterowaniem. Najważniejsze jest jedno: wybrany wariant ma wynikać z rzeczywistego okablowania, a nie z samego przyzwyczajenia do konkretnego rodzaju włącznika.

Wariant Kiedy ma sens Zaleta Ograniczenie
Sam czujnik Jedna lampa, prosta strefa ruchu Najmniej elementów i najmniej połączeń Brak ręcznego obejścia bez dodatkowego osprzętu
Czujnik + łącznik schodowy Automatyka z opcją ręcznego świecenia Możliwość szybkiej zmiany trybu pracy Trzeba poprawnie rozpoznać zaciski i tor fazowy
Czujnik + przekaźnik bistabilny Dwa lub więcej punktów sterowania Wygodniejsze sterowanie w dłuższych ciągach komunikacyjnych Więcej planowania na etapie okablowania

Przeczytaj również: Wyłącznik schodowy: jak prawidłowo podłączyć - schemat krok po kroku

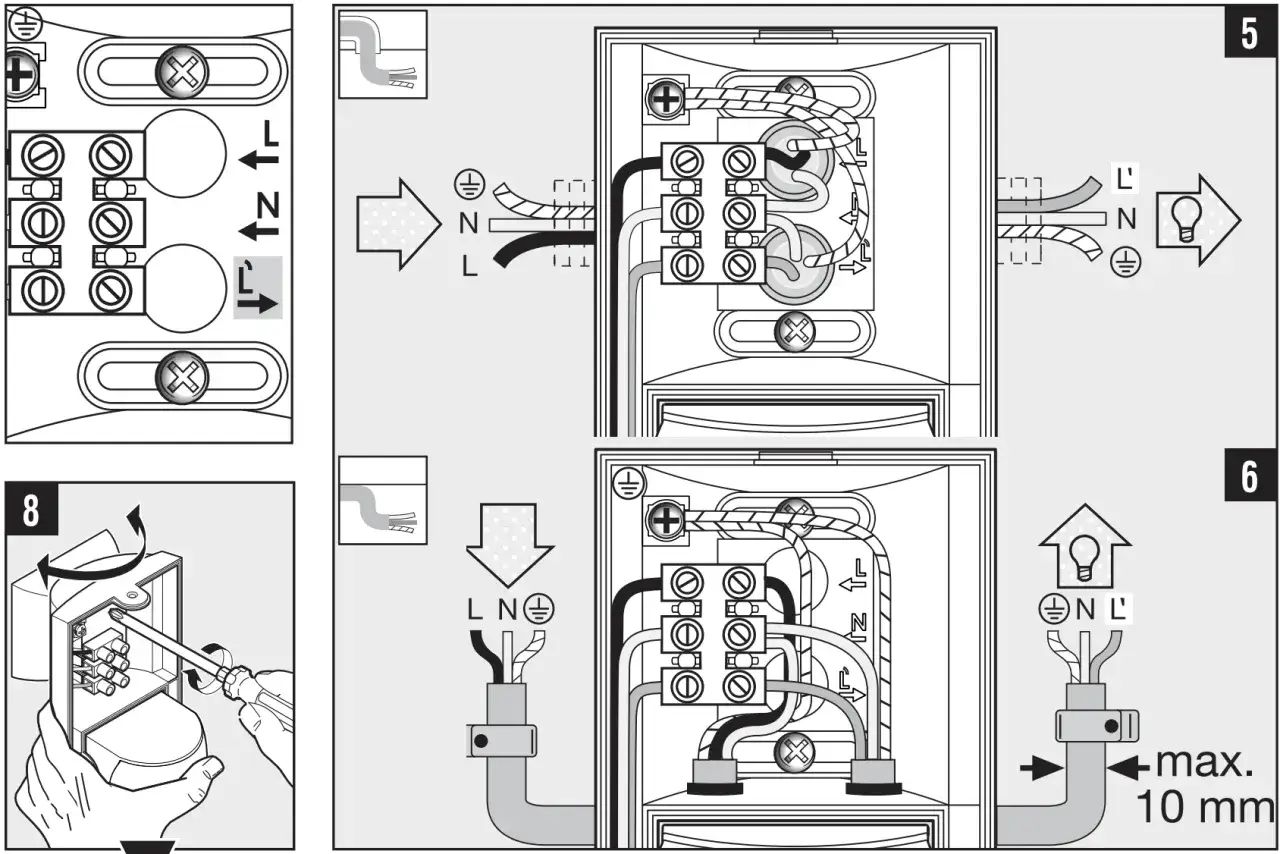

Schemat podłączenia czujnika ruchu i wyłącznika. Ilustracja pokazuje połączenia przewodów L, N i symbol uziemienia.

Który typ czujnika pasuje do danego miejsca?

PIR sprawdza się najczęściej w prostych wnętrzach, mikrofalowy lepiej radzi sobie z trudniejszym otoczeniem, a dualny daje większą odporność na fałszywe wzbudzenia. Dobór technologii ma większe znaczenie niż sam kolor obudowy czy obietnice z opakowania. W praktyce to miejsce montażu, temperatura otoczenia, kształt pomieszczenia i ruch ludzi decydują o tym, czy układ będzie spokojny i przewidywalny.

F&F opisuje, że czujniki PIR najlepiej działają, gdy obiekt porusza się prostopadle do ich pola widzenia, a montaż na ścianie lub suficie zwykle daje lepszy efekt niż przypadkowe umieszczenie przy źródle ciepła lub przeszkleniu. Z kolei czujniki mikrofalowe potrafią wykrywać ruch nawet przez cienkie przegrody, co bywa dużą zaletą w zabudowie technicznej, ciągach komunikacyjnych i miejscach o słabszej widoczności. Właśnie dlatego bywa wybierany tam, gdzie PIR nie daje już pewnego efektu.

W praktyce: Korytarz z jednym wejściem zwykle lubi PIR z dobrze ustawionym polem detekcji, a garaż z wieloma zakamarkami częściej korzysta z układu, który toleruje większą zmienność otoczenia.

Czujnik PIR

PIR to najprostsza i najczęściej spotykana opcja w domach. Reaguje na zmianę promieniowania cieplnego, więc najlepiej „widzi” człowieka przecinającego strefę detekcji, a nie powoli zbliżający się obiekt frontalnie. To dobry wybór do korytarza, schodów, wiatrołapu i pomieszczeń, w których ruch jest dość przewidywalny.

Jego słabszą stroną są miejsca z dużymi wahaniami temperatury albo silnym wpływem ciepła z grzejników, okien i urządzeń grzewczych. W takich lokalizacjach czujka może reagować mniej stabilnie, zwłaszcza gdy ustawienie SENS jest zbyt wysokie. Dlatego wąski korytarz i spokojna strefa wejściowa zwykle sprzyjają PIR-owi bardziej niż otwarta, mocno nagrzewająca się przestrzeń.

Czujnik mikrofalowy

Mikrofalowy czujnik ruchu jest bardziej elastyczny tam, gdzie pojawiają się przeszkody, cienkie ścianki lub nietypowy układ pomieszczenia. F&F wskazuje, że taki sensor potrafi wykrywać ruch także za niektórymi przegrodami, co bywa dużą zaletą w zabudowie technicznej, ciągach komunikacyjnych i miejscach o słabszej widoczności. Właśnie dlatego bywa wybierany tam, gdzie PIR nie daje już pewnego efektu.

Trzeba jednak liczyć się z większą podatnością na przypadkowe wzbudzenia. Gałęzie poruszające się na wietrze, lekkie drgania elementów otoczenia albo zbyt wysoka czułość mogą sprawić, że światło zapala się częściej, niż powinno. To nie wada samej technologii, lecz sygnał, że ustawienie i lokalizacja mają większe znaczenie niż w prostym układzie PIR.

Czujnik dualny albo obecności

Czujnik dualny łączy dwie metody detekcji, dzięki czemu redukuje liczbę fałszywych alarmów i przypadkowych załączeń. W praktyce sprawdza się tam, gdzie jedna technologia działa zbyt nerwowo albo zbyt ospale. Dla użytkownika oznacza to mniej niespodzianek, ale też wyższą cenę i zwykle większą potrzebę starannego ustawienia parametrów.

Takie rozwiązanie ma sens w miejscach, w których światło nie może gasnąć zbyt wcześnie, a jednocześnie nie powinno reagować na każdy drobny ruch w tle. Długie korytarze, pomieszczenia użytkowe i strefy przejściowe potrafią odwdzięczyć się stabilniejszą pracą, jeśli detekcja nie opiera się na jednym, bardzo czułym mechanizmie.

Typ Zaleta Ryzyko Najlepsze miejsce
PIR Prosty montaż i przewidywalna reakcja Słabsza praca przy źródłach ciepła i w trudnym ustawieniu Korytarz, schody, wejście
Mikrofalowy Lepsza praca za cienkimi przegrodami Większa podatność na zakłócenia otoczenia Garaż, zaplecze, strefy techniczne
Dualny Lepsza filtracja fałszywych wzbudzeń Większa złożoność i koszt Miejsca wymagające stabilnej pracy

Przeczytaj również: Jak ustawić czujnik ruchu i zmierzchu - Co oznaczają LUX, TIME i SENS?

Jakie błędy najczęściej psują działanie?

Najczęściej psuje się nie sam czujnik, lecz sposób jego wpięcia, ustawienia albo miejsce montażu. To ważne rozróżnienie, bo wiele problemów wygląda jak awaria urządzenia, a w rzeczywistości wynika z pomylenia żył, złego toru fazowego albo źle dobranego pola detekcji. Gdy układ włącza światło bez powodu albo nie zapala go wcale, przyczyna bardzo często siedzi w detalach instalacji.

W tym obszarze warto trzymać się prostej zasady: czujnik ma widzieć ruch, a nie grzejnik, szybę czy gałęzie za oknem. F&F zwraca uwagę, że zarówno zbyt wysoka temperatura otoczenia, jak i nieprawidłowe ustawienie czułości mogą zmienić zachowanie układu. To dlatego ten sam model potrafi działać świetnie w jednej lokalizacji i irytować w innej.

Uwaga: Jeśli czujka reaguje na zwierzęta, samochody albo wiatr, problemem zwykle nie jest „zła marka”, tylko zbyt szeroka strefa detekcji lub źle ustawiony SENS.

Pomyłki w przewodach

Najbardziej kosztowna jest zamiana przewodu neutralnego z fazowym lub podłączenie wyjścia czujnika do niewłaściwego zacisku. W takim układzie światło może działać odwrotnie niż oczekiwano, czujka może się nie uruchamiać albo układ będzie stale świecił. Dobrą praktyką jest oznaczenie żył przed rozłączeniem starego osprzętu i porównanie każdego kroku ze schematem producenta.

Nie mniej ważna jest obecność przewodu N w miejscu montażu. W wielu nowych instalacjach to oczywiste, ale w starszych puszkach przy samym łączniku bywa on po prostu niedostępny. Wtedy montaż „zamiast zwykłego włącznika” nie jest już prostą podmianą elementu, tylko zadaniem, które wymaga przeprowadzenia dodatkowego przewodu albo wyboru innego rozwiązania sterowania.

Zły montaż i ustawienie

Źle ustawiona wysokość montażu albo zbyt szerokie pole działania potrafią zepsuć nawet dobrze połączony układ. Czujnik PIR najlepiej działa wtedy, gdy ruch przechodzi przez jego strefę, a nie wzdłuż osi patrzenia. Jeśli urządzenie patrzy na kaloryfer, okno lub drzwi z intensywnym przeciągiem, efekt końcowy bywa losowy.

W praktyce warto zacząć od ostrożnego ustawienia opóźnienia i czułości, a dopiero później je korygować. F&F opisuje parametry LUX, TIME i SENS właśnie po to, by dobrać pracę do konkretnego miejsca, a nie liczyć na przypadkowy dobór „na oko”. Ten sam korytarz w dzień, wieczorem i nocą może wymagać innych nastaw, jeśli otoczenie ma duże różnice światła i temperatury.

Stara instalacja i warunki zewnętrzne

W starszych budynkach najwięcej kłopotów sprawia brak pełnego okablowania pod automatykę. Czasem nie ma neutralnego przy samym łączniku, czasem przewód ochronny biegnie inaczej niż w nowym standardzie, a czasem puszka jest zbyt mała, by bezpiecznie pomieścić dodatkowy osprzęt. W takich miejscach schemat z internetu rzadko pasuje bez korekty.

Na zewnątrz dochodzą jeszcze temperatura, wilgoć i wiatr. F&F podaje, że czujniki PIR mogą działać gorzej przy wyższych temperaturach, a mikrofalowe mogą reagować na drgania liści. To oznacza, że przy wejściu do domu, na podjeździe albo przy ogrodzeniu trzeba patrzeć nie tylko na detekcję, ale też na otoczenie i klasę obudowy urządzenia.

Co sprawdzić przed montażem i po nim?

Przed montażem trzeba sprawdzić dokumentację, zgodność z przepisami i realny układ przewodów. W polskich warunkach nie wystarczy sam pomysł na wygodne oświetlenie. § 180 rozporządzenia o warunkach technicznych wymaga, aby instalacje i urządzenia elektryczne spełniały odpowiednie wymagania techniczne oraz odnosiły się do Polskich Norm, a producent czujki powinien podać dokładny schemat dla konkretnego modelu. To właśnie ten zestaw wyznacza granice bezpiecznego montażu.

Na etapie przygotowania warto ustalić trzy rzeczy: skąd przychodzi zasilanie, gdzie trafia wyjście czujnika i czy łącznik ma wybierać tryb pracy, czy tylko odcinać obwód. Dobrze jest też sprawdzić, czy obciążenie lampy nie przekracza możliwości czujki oraz czy puszka i obudowa mają miejsce na złączki i przewody. Przy instalacjach zewnętrznych znaczenie ma również odporność na warunki środowiskowe, bo zbyt słaba obudowa szybko obniża niezawodność całego układu.

W praktyce: Najpierw dobiera się schemat do realnej instalacji, dopiero potem czujnik. Odwrócenie tej kolejności kończy się najczęściej przeróbkami w puszce i niepotrzebnym ryzykiem.

Test po podłączeniu

Po zakończeniu pracy układ trzeba sprawdzić w kilku scenariuszach, a nie tylko jednym szybkim zapaleniem lampy. Dobrze działająca czujka powinna reagować w strefie, dla której została ustawiona, a po upływie czasu podtrzymania gasnąć bez szarpania i migotania. Jeżeli światło gaśnie zbyt wcześnie, zwykle wymaga korekty TIME; jeżeli zapala się za często, trzeba wrócić do SENS albo do miejsca montażu.

Warto także przetestować przełączanie trybu ręcznego, jeśli układ je przewiduje. Lampę trzeba uruchomić zarówno automatycznie, jak i po przełączeniu w tryb stały, żeby upewnić się, że łącznik faktycznie wybiera właściwy tor. To prosty test, który od razu pokazuje, czy schemat został zrozumiany poprawnie, czy tylko „da się jakoś” działa.

Kiedy lepiej zlecić to elektrykowi

Jeżeli w puszce brakuje neutralnego, przewody są stare, a obwód ma obsługiwać więcej niż jeden punkt sterowania, samodzielna przeróbka przestaje być rozsądną oszczędnością. W takich przypadkach najwięcej problemów powstaje nie na etapie przykręcania czujki, tylko przy rozpoznawaniu, co już istnieje w instalacji i co wolno w nią wpiąć bez przebudowy. To właśnie wtedy fachowiec skraca drogę od pomysłu do działającego obwodu.

Jeżeli układ ma obsługiwać oświetlenie zewnętrzne, garaż, wejście albo ciąg komunikacyjny o dużym natężeniu ruchu, lepiej myśleć o całym systemie, a nie o pojedynczym osprzęcie. Dobrze dobrany czujnik, właściwy łącznik i poprawnie poprowadzony przewód neutralny dają instalację, która nie wymaga ciągłego poprawiania. Najbezpieczniejszy schemat to ten, który zgadza się z instrukcją producenta, ma stałe zasilanie czujki i jasno rozdziela tryb automatyczny od ręcznego.

Źródło:

[1]

https://comatiq.pl/jak-dziala-czujnik-ruchu/

[2]

https://www.fif.com.pl/pl/aktualnosci/63_jak-dziala-czujnik-ruchu.html

[3]

https://himp.pl/pl/blog/czujnik-ruchu-rodzaje-jak-dziala-opis-co-to-jest-1643961191.html

FAQ - Najczęstsze pytania

Najpewniejszy schemat zakłada, że zasilanie trafia najpierw do czujnika (L i N), a dopiero z jego wyjścia faza zasila lampę. Czujnik działa jako sterownik, a ewentualny wyłącznik służy jedynie do wyboru trybu pracy (automatyczny/ręczny), nie odcinając zasilania czujki.

Czujnik PIR jest idealny do prostych wnętrz, korytarzy czy schodów, reagując na ruch przecinający jego pole widzenia. Czujnik mikrofalowy lepiej sprawdza się w trudniejszych warunkach, wykrywając ruch przez przeszkody, np. w garażach, ale jest bardziej podatny na fałszywe wzbudzenia.

Najczęstsze błędy to pomyłki w podłączeniu przewodów (np. zamiana fazy z neutralnym), brak przewodu neutralnego w puszce, zły montaż (wysokość, kierunek) lub nieprawidłowe ustawienie czułości (SENS) i czasu (TIME). Problem rzadko leży w samym czujniku.

Jeśli instalacja jest stara, brakuje przewodu neutralnego, przewody są uszkodzone, lub obwód jest skomplikowany (wiele punktów sterowania), zaleca się skorzystanie z usług elektryka. Fachowiec zapewni bezpieczeństwo i prawidłowe działanie systemu, minimalizując ryzyko błędów.

Po montażu należy przetestować i skorygować parametry LUX (czułość na światło), TIME (czas podtrzymania świecenia) oraz SENS (czułość detekcji ruchu). Prawidłowe ustawienie tych parametrów zapewni stabilne i efektywne działanie czujnika w konkretnym środowisku.
