Łączenie przewodu neutralnego z ochronnym wygląda jak szybka poprawka, ale w instalacji odbiorczej prowadzi do błędu bezpieczeństwa. Przewód N i przewód PE pełnią różne funkcje, a ich mieszanie potrafi unieruchomić zabezpieczenia albo podnieść napięcie na metalowych częściach urządzeń. W polskich warunkach technicznych obowiązuje oddzielenie tych przewodów w obwodach rozdzielczych i odbiorczych, co potwierdzają aktualne warunki techniczne.
Przewód neutralny i ochronny nie są zamienne
- Przewód neutralny N przenosi prąd roboczy, a przewód PE odpowiada za ochronę przeciwporażeniową i nie powinien być obciążany prądem roboczym.
- Warunki techniczne wymagają osobnego przewodu ochronnego i neutralnego w obwodach rozdzielczych oraz odbiorczych.
- Wyłącznik różnicowoprądowy reaguje na różnicę prądów powyżej 30 mA, więc mostek N-PE za nim zaburza działanie ochrony.
- W starszym układzie TN-C występuje wspólny przewód PEN, ale po jego rozdziale nie wraca się do łączenia N z PE po stronie odbiorczej.
Czy można łączyć przewód neutralny z ochronnym
Nie, w instalacji odbiorczej nie łączy się N z PE. Taki mostek nie jest bezpiecznym skrótem, tylko błędem, który może zmienić sposób działania całego obwodu. Przewód neutralny jest drogą powrotną dla prądu roboczego, a przewód ochronny ma prowadzić prąd uszkodzeniowy do ziemi i utrzymywać obudowy urządzeń na bezpiecznym potencjale. Zasada rozdzielenia obu żył jest dziś wpisana w wymagania dla instalacji elektrycznych w budynkach.

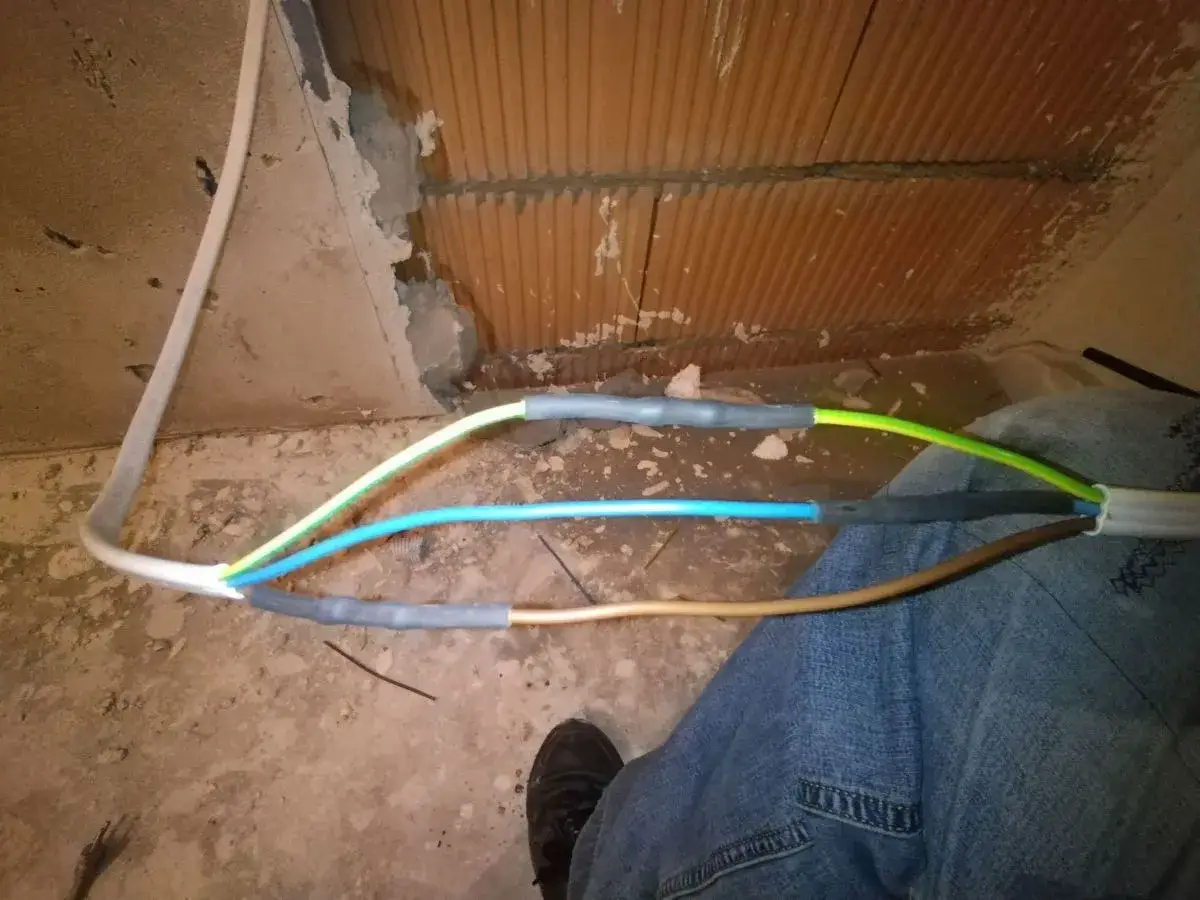

Opis funkcji przewodów jest prosty tylko na pierwszy rzut oka. N ma izolację niebieską i w normalnej pracy przewodzi prąd, natomiast PE ma barwę żółto-zieloną i nie służy do zasilania odbiorników. Materiały edukacyjne ZPE podkreślają też, że PE nie jest obciążany prądami roboczymi, a każdy obwód rozdzielczy i odbiorczy powinien mieć odrębny przewód ochronny. To właśnie ta różnica decyduje o tym, że połączenie ich w zwykłym punkcie instalacji nie jest obojętne.
Zapamiętaj: N nie zastępuje PE, a PE nie zastępuje N. Jeśli instalacja działa poprawnie, ich drogi są rozdzielone po stronie odbiorczej.
Przewód neutralny N
N domyka obwód zasilania i odprowadza prąd z odbiornika do źródła. W poprawnie wykonanej instalacji jego potencjał względem ziemi powinien być zbliżony do zera, ale to nie czyni go przewodem ochronnym. W praktyce oznacza to, że N może być pod napięciem w różnych punktach pracy instalacji, zwłaszcza przy obciążeniu, asymetrii faz albo błędach połączeń. Sam kolor nie wystarcza, jeśli instalacja była przerabiana wiele lat temu.
Przewód ochronny PE
PE nie ma przenosić prądu roboczego, tylko odprowadzać prąd uszkodzeniowy i wyrównywać potencjały części przewodzących dostępnych. Dzięki temu obudowa pralki, zmywarki albo oprawy oświetleniowej pozostaje połączona z układem ochronnym, a nie z torem roboczym. Jeśli PE zostanie zmostkowany z N w niewłaściwym miejscu, obciążenie zaczyna płynąć także tam, gdzie nie powinno. To zwiększa ryzyko porażenia i utrudnia wykrycie rzeczywistej usterki.
Przeczytaj również: Przewód neutralny N - niebieski, ale czy zawsze bezpieczny?
Kiedy pojawia się wyjątek związany z przewodem PEN
Wyjątek dotyczy tylko starych układów z przewodem PEN albo punktu jego rozdziału. W polskich przepisach technicznych dla budynków zapisano, że w instalacjach elektrycznych stosuje się oddzielny przewód ochronny i neutralny w obwodach rozdzielczych i odbiorczych. Jednocześnie w starszych systemach TN-C spotyka się wspólny przewód PEN, który łączy funkcję ochronną i neutralną, ale to nie jest argument za dowolnym mostkowaniem w gniazdku, lampie czy puszce.
Praktyczny sens rozdziału PEN jest bardzo konkretny: po rozdzieleniu powstają dwa osobne tory, a punkt rozdziału powinien być uziemiony. W przykładowych dokumentacjach technicznych instytucji publicznych, takich jak NFZ, rozdzielenie przewodu PEN na N i PE opisuje się właśnie w rozdzielnicy głównej. To ważne rozróżnienie, bo po stronie odbiorczej nie wolno wracać do mieszania tych żył tak, jakby nadal pracowały jako jeden przewód.
Uwaga: „Można, bo to stary blok” nie jest bezpieczną zasadą. Stary układ może tłumaczyć obecność PEN, ale nie usprawiedliwia mostkowania N z PE za punktem rozdziału.
| Układ | Jak wyglądają przewody | Czy N i PE są rozdzielone | Najczęstszy błąd |
|---|---|---|---|
| TN-C | Jeden wspólny PEN zamiast osobnych N i PE | Nie, do momentu rozdziału | Traktowanie PEN jak zwykłego mostka w nowej części instalacji |
| TN-C-S | Na wejściu PEN, dalej osobne N i PE | Tak, po punkcie rozdziału | Łączenie N z PE ponownie w gnieździe, puszce albo oprawie |
| TT | N i PE pracują osobno, ochrona opiera się na uziemieniu i zabezpieczeniach | Tak | Używanie N jako „zastępczego uziemienia” |
TN-C
W TN-C jeden przewód wykonuje zadania obu żył, dlatego w takich układach spotyka się wspólny PEN. To rozwiązanie jest charakterystyczne dla starszych instalacji i nie oznacza, że w dowolnym miejscu można dołożyć mostek między N i PE. Gdy instalacja jest modernizowana, celem jest zwykle przejście na osobne żyły ochronną i neutralną. Po tej zmianie punkt wspólny przestaje być „miejscem do eksperymentów”, a staje się granicą, za którą przewody muszą pozostać rozdzielone.
TN-C-S
W TN-C-S rozdzielenie PEN na N i PE następuje w określonym miejscu, najczęściej w rozdzielnicy głównej. Od tego punktu każda żyła ma własną funkcję i własną drogę pracy, dlatego łączenie ich dalej w instalacji psuje sens całego układu. Jeśli ktoś dorobi mostek „żeby bolec działał”, robi dokładnie odwrotnie niż zakłada poprawny projekt. Ochrona przestaje być przewidywalna.
TT
W TT przewód neutralny nie przejmuje funkcji ochronnej. Ochrona przed dotykiem pośrednim opiera się na uziemieniu, właściwym doborze zabezpieczeń i kontroli stanu instalacji, a nie na zwieraniu N z PE. Właśnie dlatego pomysł „połączę neutralny z ochronnym, żeby było bezpieczniej” jest tu szczególnie mylący. W praktyce kończy się to niepoprawnym torowaniem prądów, fałszywym poczuciem bezpieczeństwa i trudniejszą diagnostyką usterek.
Przeczytaj również: Różnicówka - jak działa, jaki typ wybrać? Unikaj błędów!
Dlaczego mostek N-PE psuje ochronę różnicowoprądową
Bo prąd zaczyna wracać inną drogą niż ta, którą kontroluje zabezpieczenie. Wyłącznik różnicowoprądowy porównuje prąd wpływający i wypływający z obwodu, a materiały ZPE wskazują, że reaguje on na różnicę powyżej 30 mA. Gdy N i PE są połączone po stronie odbiorczej, część prądu może płynąć przez tor ochronny, a nie przez to, czego spodziewa się aparat. W efekcie ochrona zaczyna działać nie tak, jak została zaprojektowana.
W praktyce taki błąd daje dwa skrajne scenariusze. Albo różnicówka wyzwala się bez wyraźnej przyczyny, albo część układu przestaje zachowywać się przewidywalnie, bo prądy robocze pojawiają się na torach ochronnych. W obu przypadkach rośnie ryzyko, że użytkownik uzna instalację za „dziwną”, zamiast rozpoznać realne zagrożenie. To nie jest usterka kosmetyczna, tylko sygnał, że układ ochrony został zakłócony.
W praktyce: jeśli po remoncie zaczyna wybijać RCD, pierwsze podejrzenie pada na nieprawidłowe połączenie N z PE, a nie na „zbyt czułą różnicówkę”.
| Wartość | Znaczenie | Dlaczego ma znaczenie |
|---|---|---|
| 230 V | Napięcie instalacji jednofazowej | To typowy układ w mieszkaniach i domowych gniazdach |
| 400 V | Napięcie instalacji trójfazowej | Pokazuje, że w układzie trójfazowym pracują trzy fazy, N i PE |
| 30 mA | Próg reakcji wyłącznika różnicowoprądowego | Mostek N-PE potrafi zaburzyć jego działanie lub wywołać fałszywe zadziałania |
Gdzie pojawia się napięcie na obudowie

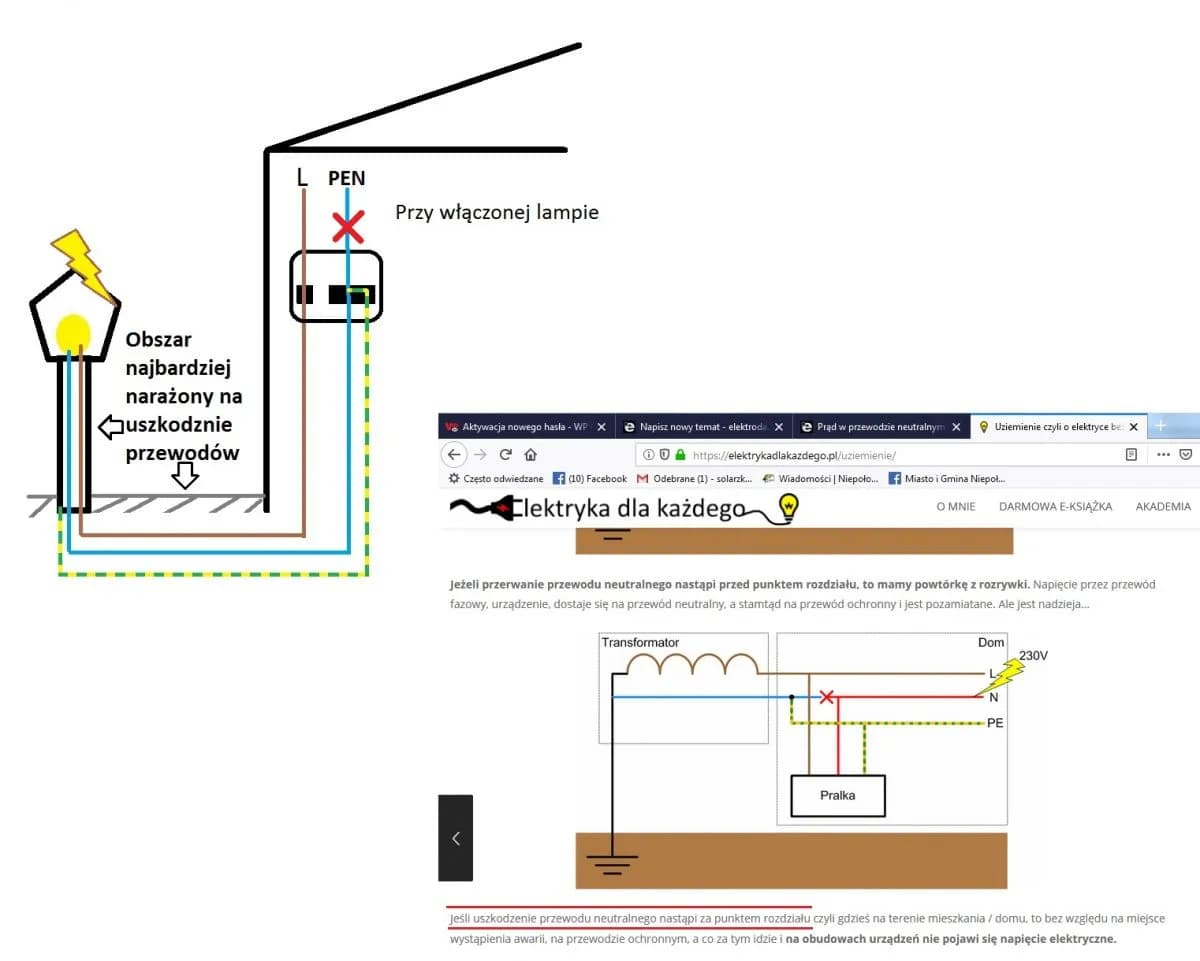

Jeżeli przewód ochronny zostanie potraktowany jak część toru roboczego, na metalowych obudowach urządzeń może pojawić się napięcie względem ziemi. Najbardziej zdradliwe są sytuacje częściowej awarii, gdy instalacja jeszcze „działa”, ale ochrona nie działa już tak jak powinna. Użytkownik widzi tylko pozornie normalne działanie sprzętu, a zagrożenie ujawnia się dopiero przy dotyku, przepięciu albo przerwaniu przewodu neutralnego. To właśnie dlatego mostek N-PE bywa bardziej niebezpieczny niż całkowita awaria, bo daje złudzenie poprawności.
Najczęstsze błędy po remoncie
Do najczęstszych pomyłek należy traktowanie niebieskiego przewodu jako automatycznie neutralnego, bez sprawdzenia układu instalacji. Drugi błąd to łączenie bolca ochronnego z N w gnieździe, chociaż obwód po modernizacji ma już osobny PE. Trzeci problem to poprawianie „na szybko” obwodu, który po wymianie rozdzielnicy lub dodaniu różnicówki zaczął wyzwalać zabezpieczenia. Taki objaw zwykle wskazuje na błąd połączeń, a nie na wadę samego aparatu.
Jak postąpić przy starej instalacji

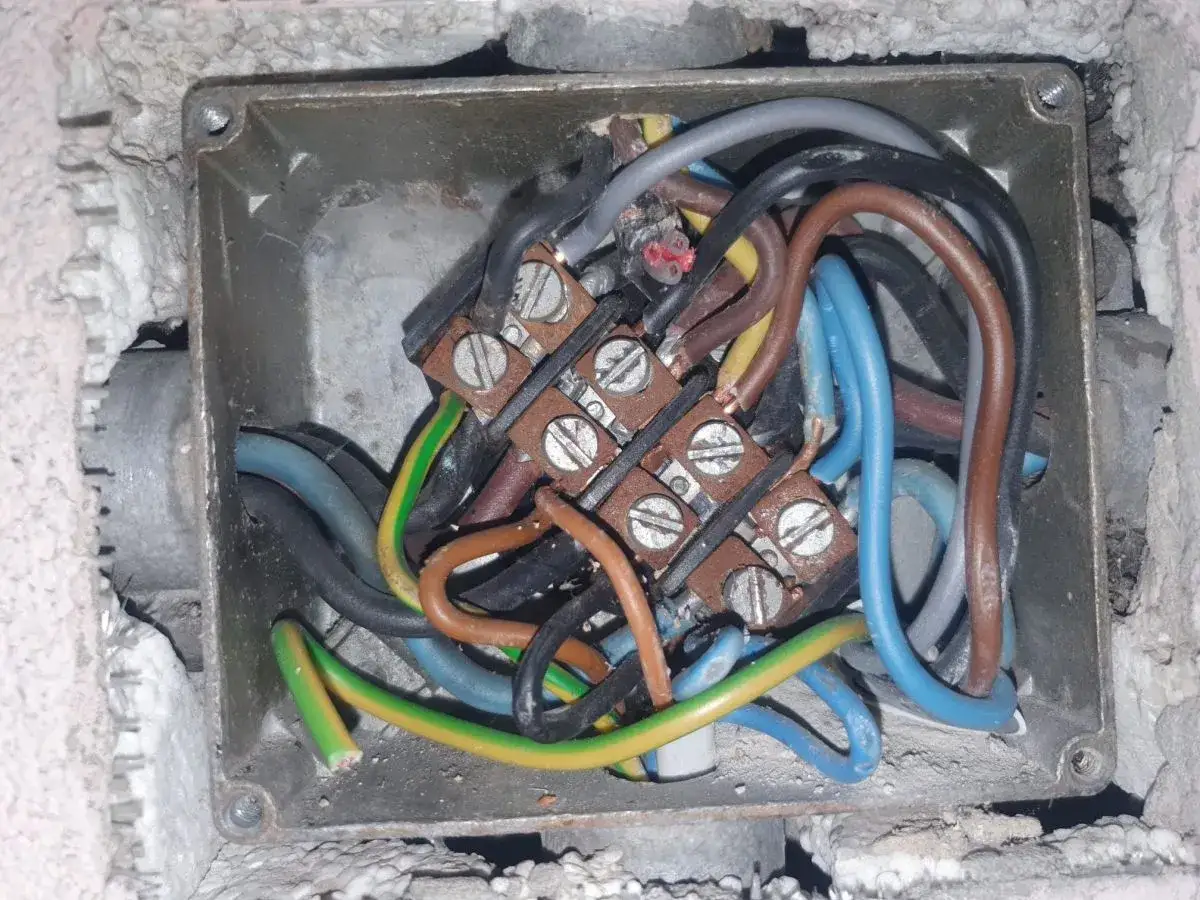

Nie dorabiasz mostka, tylko ustalasz, z jakim układem naprawdę masz do czynienia. W starych budynkach spotyka się instalacje dwużyłowe, fragmenty TN-C, modernizowane odcinki TN-C-S i lokalne przeróbki, które nie mają już spójnej dokumentacji. Kolor przewodu pomaga tylko częściowo, bo po wielu remontach niebieski nie musi oznaczać neutralnego, a żółto-zielony nie zawsze musi być właściwie użyty. Dlatego decyzję podejmuje się na podstawie oględzin i pomiarów, nie na podstawie samego wyglądu kabla.
- Sprawdź układ zasilania - ustalasz, czy punkt zasilania pracuje jako TN-C, TN-C-S czy TT.
- Oddziel N od PE po stronie odbiorczej - po rozdziale nie wracasz do zworek w gniazdach i puszkach.
- Zweryfikuj rozdzielnicę - jeśli występuje PEN, punkt rozdziału ma znajdować się w odpowiednim miejscu i być uziemiony.
- Sprawdź ochronę różnicowoprądową - RCD nie naprawia złych połączeń, tylko reaguje na poprawnie zaprojektowany układ.
- Potwierdź pomiarami - sam tester „z marketu” nie zastąpi kontroli skuteczności ochrony i ciągłości przewodów.
Polskie realia są tu bardzo proste: wiele mieszkań ma za sobą kilka etapów przeróbek, a każdy kolejny wykonawca mógł zostawić inny ślad. W takich warunkach najgorszym skrótem jest zasada „zmostkuj, będzie działać”. Takie podejście może przywrócić zasilanie na chwilę, ale jednocześnie usuwa zabezpieczenie, które miało chronić domowników przed porażeniem. Lepsza jest przerwa w pracy jednego obwodu niż układ, który działa tylko pozornie.
Jeśli po wymianie osprzętu, rozdzielnicy albo gniazd pojawiają się wyzwolenia RCD, grzanie przewodów albo nietypowe napięcia na obudowach, instalacja wymaga przeglądu. W tym miejscu przydaje się również znajomość barw i oznaczeń, bo w starszych lokalach przewód ochronny, neutralny i ochronno-neutralny bywają mylone przez samą izolację. Zgodnie z materiałami edukacyjnymi ZPE, N jest niebieski, PE żółto-zielony, a PEN ma żółto-zielone paski z niebieskimi końcówkami. To pomaga ocenić układ, ale nie zastępuje pomiaru.
Zapamiętaj: jeśli instalacja jest stara albo była przerabiana bez dokumentacji, bezpieczeństwo zaczyna się od identyfikacji układu, a nie od dokładania zworek.
Najbezpieczniejsza ścieżka jest zawsze taka sama: rozpoznanie układu, oddzielenie funkcji N i PE, sprawdzenie ochrony i dopiero potem użytkowanie obwodu. W instalacji odbiorczej łączenie N z PE nie jest dopuszczalne, a każdy wyjątek dotyczy wyłącznie właściwie zdefiniowanego przewodu PEN i tylko tam, gdzie przewiduje to układ sieci.
