Łącznik schodowy to ważny element instalacji elektrycznej. Pozwala on na sterowanie oświetleniem z dwóch miejsc. Jest szczególnie przydatny na schodach i w korytarzach. Dzięki niemu można włączać i wyłączać światło z różnych lokalizacji. To znacznie zwiększa wygodę użytkowania.
Istnieją różne rodzaje łączników schodowych. Mogą być pojedyncze, podwójne lub potrójne. Każdy typ obsługuje inną liczbę obwodów oświetleniowych. Podłączenie łącznika schodowego wymaga podstawowej wiedzy elektrycznej. Należy pamiętać o zasadach bezpieczeństwa podczas montażu.
Najważniejsze informacje:- Łącznik schodowy umożliwia sterowanie światłem z dwóch miejsc
- Występuje w wersji pojedynczej, podwójnej i potrójnej
- Montaż wymaga znajomości podstaw elektryki
- Przed podłączeniem należy odłączyć zasilanie
- Typowe zastosowania to schody i długie korytarze
Czym jest łącznik schodowy i do czego służy
Łącznik schodowy to element instalacji elektrycznej umożliwiający sterowanie oświetleniem z dwóch różnych miejsc. Jest niezbędny w domach z wieloma poziomami. Instalacja przełącznika schodowego znacznie zwiększa komfort użytkowania, szczególnie na klatkach schodowych i w długich korytarzach. Pozwala włączać i wyłączać światło z obu końców ciągu komunikacyjnego.
Wyróżniamy trzy główne typy łączników schodowych:
- Pojedyncze - do obsługi jednego obwodu oświetleniowego
- Podwójne - umożliwiające sterowanie dwoma obwodami
- Potrójne - do kontroli trzech niezależnych obwodów
Niezbędne narzędzia i materiały do montażu
Przed przystąpieniem do montażu łącznika schodowego, przygotuj następujące narzędzia:
- Śrubokręt płaski i krzyżakowy
- Szczypce do ściągania izolacji
- Próbnik napięcia
- Miernik elektryczny
- Taśma izolacyjna
- Wiertarka (jeśli potrzebna do montażu puszki)
- Poziomica
Z materiałów będziesz potrzebować sam łącznik schodowy oraz przewody elektryczne. Wybierz przewody o odpowiednim przekroju, najczęściej YDY 3x1,5 mm². Przygotuj także puszkę elektryczną, jeśli nie jest jeszcze zainstalowana. Warto mieć pod ręką złączki elektryczne i kołki rozporowe do mocowania puszki.
Czytaj więcej: Jak zainstalować 2 włączniki do jednej lampy: praktyczny poradnik
Funkcje poszczególnych przewodów w łączniku schodowym
Przewód fazowy (L) doprowadza napięcie do łącznika. Jest kluczowy dla działania całego układu. Przewody korespondencyjne (P1 i P2) łączą dwa łączniki schodowe. Umożliwiają one przesyłanie sygnału między przełącznikami, co pozwala na sterowanie oświetleniem z dwóch miejsc.
Przewód neutralny (N) i ochronny (PE) nie są bezpośrednio podłączane do łącznika. Służą one do zasilania i zabezpieczenia samego źródła światła.
Krok po kroku: Jak podłączyć łącznik schodowy
Zacznij od przygotowania miejsca montażu. Wyłącz bezpieczniki i sprawdź brak napięcia próbnikiem. Oczyść puszkę elektryczną z pyłu i ewentualnych pozostałości po poprzedniej instalacji.
Zidentyfikuj przewody w puszce. Fazowy zazwyczaj ma kolor brązowy lub czarny, neutralny - niebieski, a ochronny - żółto-zielony. Przygotuj końcówki przewodów, ściągając izolację na długości około 1 cm. Jeśli przewody są zbyt długie, przytnij je do odpowiedniej długości.
Podłączenie łącznika schodowego rozpocznij od przewodu fazowego. Podłącz go do zacisku oznaczonego "L" lub "1". Następnie podłącz przewody korespondencyjne do zacisków oznaczonych "P1" i "P2" lub "2" i "3". Upewnij się, że połączenia są solidne i przewody nie wystają poza zaciski. Zaizoluj wszystkie połączenia taśmą izolacyjną.
Ostrożnie wsuń łącznik schodowy do puszki. Uważaj, aby nie uszkodzić przewodów. Przykręć łącznik do puszki, używając dołączonych śrub. Upewnij się, że jest stabilnie zamocowany.
Po zakończeniu montażu, włącz bezpieczniki i przetestuj działanie łącznika. Sprawdź, czy światło można włączać i wyłączać z obu miejsc.

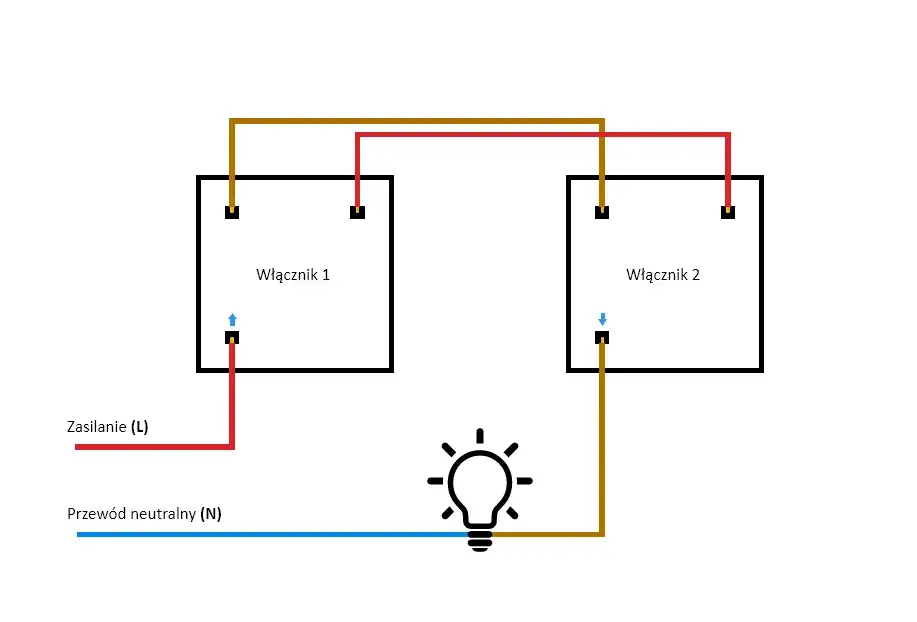

Schemat podłączenia łącznika schodowego
Schemat łącznika schodowego to kluczowy element poprawnej instalacji. Pokazuje on, jak prawidłowo połączyć przewody między dwoma łącznikami a źródłem światła. Pamiętaj, że schemat może się nieznacznie różnić w zależności od modelu łącznika.
| Oznaczenie | Funkcja |
|---|---|
| L | Przewód fazowy |
| P1, P2 | Przewody korespondencyjne |
| N | Przewód neutralny |
| PE | Przewód ochronny |
Zasady bezpieczeństwa podczas instalacji
- Zawsze odłączaj zasilanie przed rozpoczęciem prac.
- Używaj narzędzi z izolowanymi uchwytami.
- Sprawdzaj brak napięcia próbnikiem przed dotknięciem przewodów.
- Nie pracuj na mokrej lub wilgotnej powierzchni.
- W razie wątpliwości, skonsultuj się z profesjonalnym elektrykiem.
Podczas instalacji przełącznika schodowego warto stosować środki ochrony osobistej. Rękawice elektroizolacyjne chronią przed porażeniem, a okulary ochronne zabezpieczają oczy przed ewentualnymi iskrami. Buty z gumową podeszwą dodatkowo zwiększają bezpieczeństwo.
Najczęstsze błędy przy podłączaniu łącznika schodowego
Jednym z typowych błędów jest nieprawidłowe podłączenie przewodów korespondencyjnych. Jeśli zostaną one zamienione miejscami, łącznik nie będzie działał poprawnie. Światło może się nie włączać lub być stale włączone. Aby tego uniknąć, dokładnie oznacz przewody przed montażem i postępuj zgodnie ze schematem.
Innym częstym błędem jest niedokładne zaizolowanie połączeń. Może to prowadzić do zwarć i stanowić zagrożenie pożarowe. Zawsze używaj dobrej jakości taśmy izolacyjnej i upewnij się, że wszystkie metalowe części przewodów są całkowicie zakryte.
Zbyt mocne dokręcenie śrub w zaciskach łącznika może uszkodzić przewody. Z drugiej strony, zbyt luźne połączenia mogą powodować przegrzewanie się i awarie. Dokręcaj śruby z wyczuciem, aż poczujesz opór.
Aby uniknąć tych błędów, pracuj powoli i metodycznie. Przed włączeniem zasilania, dwukrotnie sprawdź wszystkie połączenia. W razie wątpliwości, nie wahaj się skonsultować z doświadczonym elektrykiem.
Różnice w podłączaniu różnych typów łączników schodowych
Montaż łącznika schodowego pojedynczego jest najprostszy. Wymaga on podłączenia trzech przewodów: fazowego i dwóch korespondencyjnych. To podstawowa konfiguracja, idealna do sterowania jednym źródłem światła z dwóch miejsc.
Instalacja łącznika podwójnego jest nieco bardziej skomplikowana. Wymaga on podłączenia sześciu przewodów: dwóch fazowych i czterech korespondencyjnych. Pozwala to na niezależne sterowanie dwoma obwodami oświetleniowymi z dwóch różnych lokalizacji. Jest to przydatne np. w przypadku oddzielnego sterowania górnym i dolnym oświetleniem na klatce schodowej.
Podłączenie łącznika potrójnego to najbardziej zaawansowana opcja. Wymaga ono obsługi ośmiu przewodów: trzech fazowych i pięciu korespondencyjnych. Taka konfiguracja umożliwia kontrolę trzech niezależnych obwodów oświetleniowych z dwóch miejsc. Jest to rozwiązanie stosowane w bardziej złożonych instalacjach, np. w dużych pomieszczeniach z kilkoma strefami oświetlenia.
Kiedy wezwać profesjonalnego elektryka?
Czasami podłączenie łącznika schodowego może przekraczać nasze umiejętności. Oto sytuacje, w których warto rozważyć pomoc specjalisty:
- Brak pewności co do rodzaju lub stanu istniejącej instalacji elektrycznej
- Konieczność przeprowadzenia nowych przewodów przez ściany lub stropy
- Potrzeba modyfikacji tablicy rozdzielczej
- Wystąpienie nieoczekiwanych problemów podczas montażu
- Instalacja w pomieszczeniach o podwyższonej wilgotności (np. łazienka)
Profesjonalny elektryk powinien posiadać odpowiednie certyfikaty i uprawnienia. Świadczą one o jego kompetencjach i znajomości aktualnych przepisów. Zatrudnienie certyfikowanego specjalisty gwarantuje nie tylko bezpieczeństwo, ale także zgodność instalacji z normami.
Konserwacja i rozwiązywanie problemów z łącznikiem schodowym
Regularnie sprawdzaj połączenia w łączniku. Raz do roku otwórz puszkę i upewnij się, że wszystkie przewody są dobrze zamocowane. Luźne połączenia mogą powodować iskrzenie i przegrzewanie się instalacji.
Jeśli łącznik przestaje działać, najpierw sprawdź bezpieczniki. Następnie zwróć uwagę na ewentualne odgłosy (trzaski, brzęczenie) podczas przełączania. Mogą one świadczyć o uszkodzeniu mechanizmu. Brak reakcji na przełączanie może oznaczać przepalony łącznik lub przerwę w obwodzie.
Proste naprawy, jak dokręcenie śrub czy wymiana samego łącznika, możesz wykonać samodzielnie. Pamiętaj jednak, aby zawsze odłączyć zasilanie przed rozpoczęciem prac. W przypadku bardziej skomplikowanych awarii, skonsultuj się z elektrykiem.
Klucz do bezpiecznej i efektywnej instalacji łącznika schodowego
Łącznik schodowy to nieoceniony element instalacji elektrycznej, który znacząco podnosi komfort użytkowania oświetlenia w domach wielopoziomowych. Jego prawidłowe podłączenie wymaga podstawowej wiedzy z zakresu elektryki oraz przestrzegania zasad bezpieczeństwa. Pamiętaj, że kluczowe jest odpowiednie przygotowanie narzędzi, identyfikacja przewodów i dokładne wykonanie każdego kroku montażu.
Różnorodność typów łączników schodowych pozwala na dostosowanie instalacji do indywidualnych potrzeb. Niezależnie od wybranego rodzaju, zawsze kieruj się schematem i dokładnie izoluj połączenia. W razie wątpliwości lub bardziej skomplikowanych instalacji, nie wahaj się skorzystać z pomocy certyfikowanego elektryka. Regularna konserwacja i szybka reakcja na ewentualne problemy zapewnią długotrwałe i bezpieczne funkcjonowanie twojej instalacji oświetleniowej.
